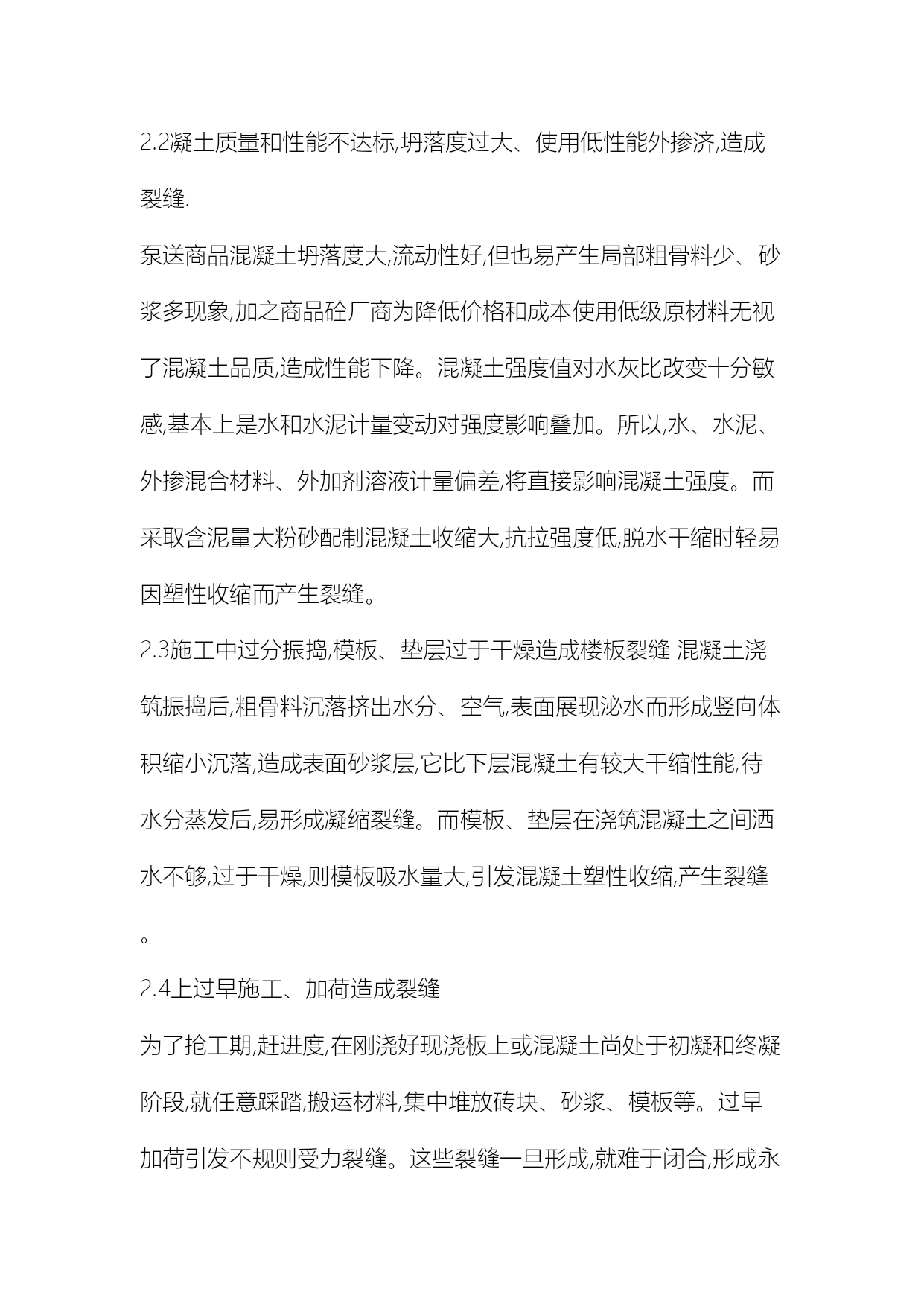

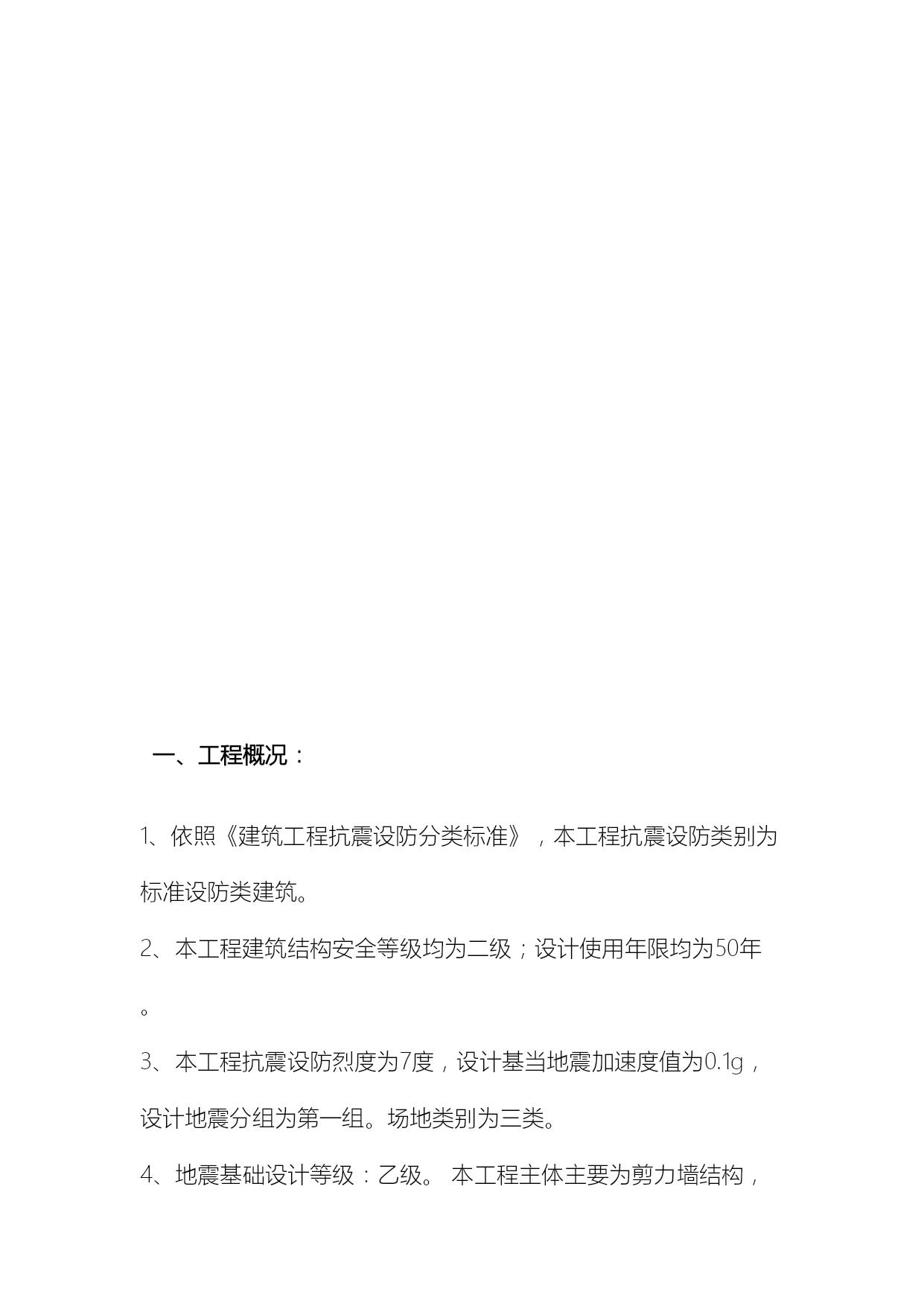

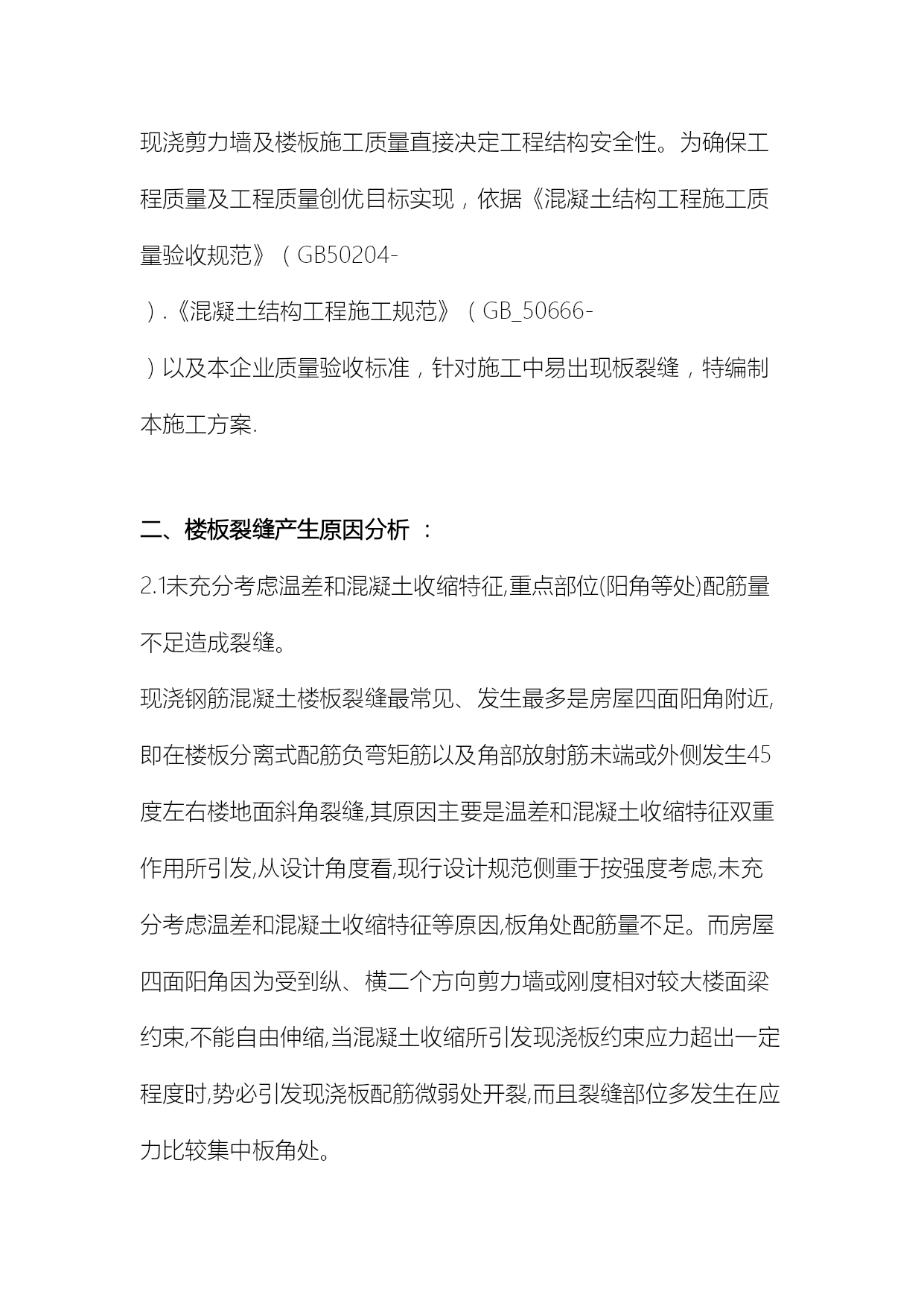

混凝土现浇板裂缝处理方案大信时尚荟家园三区（1-8栋及地下室车库）（混凝土现浇板裂缝处理方案）（悬挑层洞口墙面及地面处理方案）编制人：职务：审核人：职务：审批人：职务：茂名建筑集团第二有限企业03月03日目录、工程概况-------------------------------------------------------------------------------------3、楼板裂缝产生原因分析--------------------------------------------------------------3-5、楼板裂缝处理方法--------------------------------------------------------------------5-6、悬挑层墙面及地面处理方法-------------------------------------------------------------6一、工程概况：1、依照《建筑工程抗震设防分类标准》，本工程抗震设防类别为标准设防类建筑。2、本工程建筑结构安全等级均为二级；设计使用年限均为50年。3、本工程抗震设防烈度为7度，设计基当地震加速度值为0.1g，设计地震分组为第一组。场地类别为三类。4、地震基础设计等级：乙级。本工程主体主要为剪力墙结构，现浇剪力墙及楼板施工质量直接决定工程结构安全性。为确保工程质量及工程质量创优目标实现，依据《混凝土结构工程施工质量验收规范》（GB50204-）.《混凝土结构工程施工规范》（GB_50666-）以及本企业质量验收标准，针对施工中易出现板裂缝，特编制本施工方案.二、楼板裂缝产生原因分析：2.1未充分考虑温差和混凝土收缩特征,重点部位(阳角等处)配筋量不足造成裂缝。现浇钢筋混凝土楼板裂缝最常见、发生最多是房屋四面阳角附近,即在楼板分离式配筋负弯矩筋以及角部放射筋未端或外侧发生45度左右楼地面斜角裂缝,其原因主要是温差和混凝土收缩特征双重作用所引发,从设计角度看,现行设计规范侧重于按强度考虑,未充分考虑温差和混凝土收缩特征等原因,板角处配筋量不足。而房屋四面阳角因为受到纵、横二个方向剪力墙或刚度相对较大楼面梁约束,不能自由伸缩,当混凝土收缩所引发现浇板约束应力超出一定程度时,势必引发现浇板配筋微弱处开裂,而且裂缝部位多发生在应力比较集中板角处。2.2凝土质量和性能不达标,坍落度过大、使用低性能外掺济,造成裂缝.泵送商品混凝土坍落度大,流动性好,但也易产生局部粗骨料少、砂浆多现象,加之商品砼厂商为降低价格和成本使用低级原材料无视了混凝土品质,造成性能下降。混凝土强度值对水灰比改变十分敏感,基本上是水和水泥计量变动对强度影响叠加。所以,水、水泥、外掺混合材料、外加剂溶液计量偏差,将直接影响混凝土强度。而采取含泥量大粉砂配制混凝土收缩大,抗拉强度低,脱水干缩时轻易因塑性收缩而产生裂缝。2.3施工中过分振捣,模板、垫层过于干燥造成楼板裂缝混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面展现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引发混凝土塑性收缩,产生裂缝。2.4上过早施工、加荷造成裂缝为了抢工期,赶进度,在刚浇好现浇板上或混凝土尚处于初凝和终凝阶段,就任意踩踏,搬运材料,集中堆放砖块、砂浆、模板等。过早加荷引发不规则受力裂缝。这些裂缝一旦形成,就难于闭合,形成永久性裂缝。2.5混凝土养护不妥造成楼板裂缝养护不妥也是造成裂缝主要原因。过早养护会影响混凝土胶结能力。过迟养护,混凝表面游离水分蒸发过快,水泥缺乏必要水化水,而产生急剧体积收缩,此时混凝土早期强度低,不能抵抗这种应力而产生开裂。另外过分抹平压光会使混凝土细骨料过多地浮到表面,形成含水量很大水泥浆层,水泥浆中氢氧化钙与空气中二氧化碳作用生成碳酸钙,引发表面体积碳水化收缩,造成混凝土板表面龟裂。2.6筋下沉造成楼板裂缝不重视保护板面上层负筋正确位置,施工人员横蛮操作,任意踩踏钢筋,致使负筋下陷,保护层过大,浇筑前及浇筑中也不及时进行整修,降低了板截面有效高度,使负筋起不到应有作用,板承载能力达不到设计要求,从而造成楼板裂缝。楼板裂缝处理方法：3.1裂缝宽度小于0.3mm采取专用建筑结构胶灌浆封闭，面刷两道聚合物水泥防水涂料。3.2裂缝宽度大于0.3mm进行化学灌浆处理，做法以下：（1）凿缝：沿裂缝
