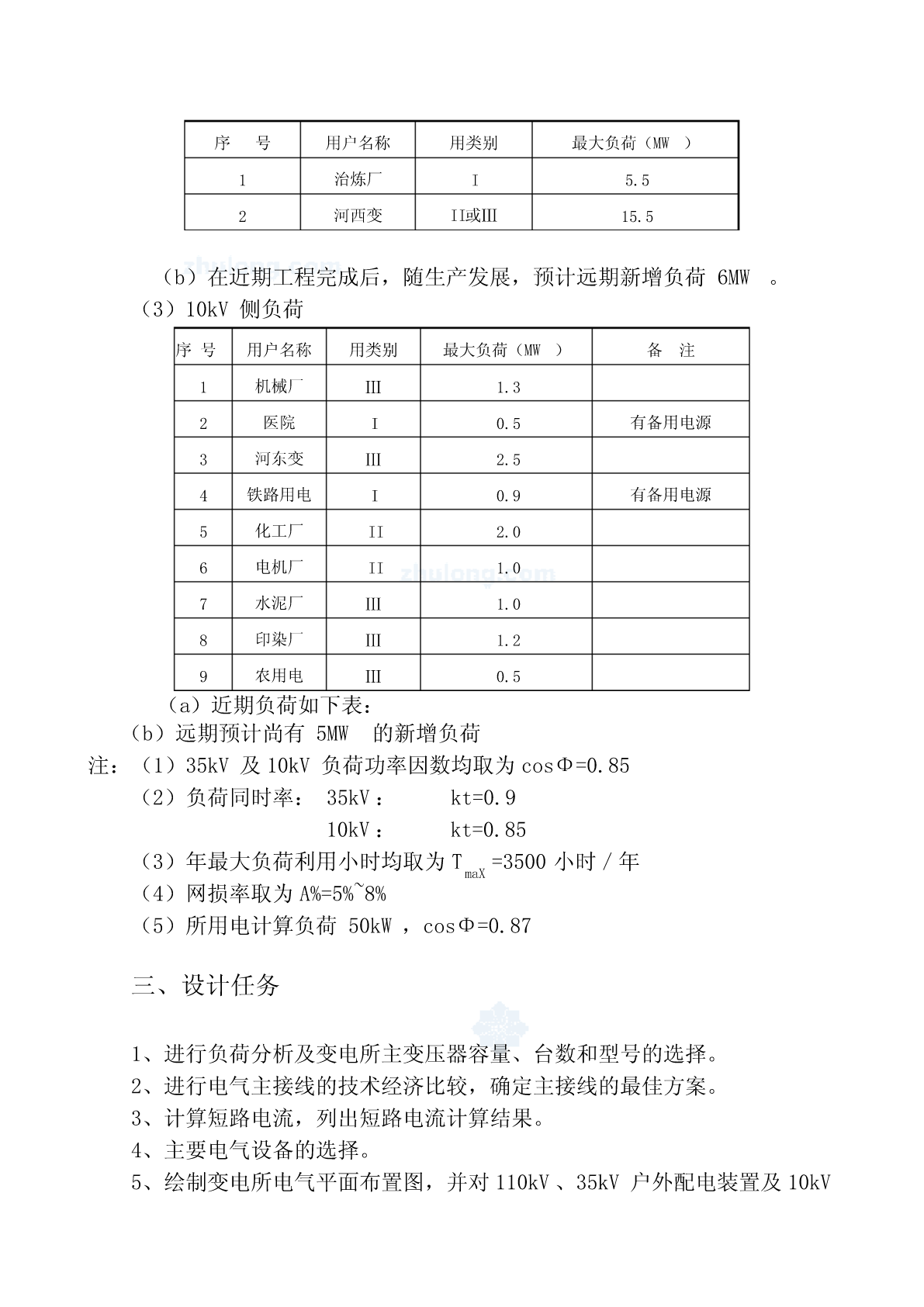

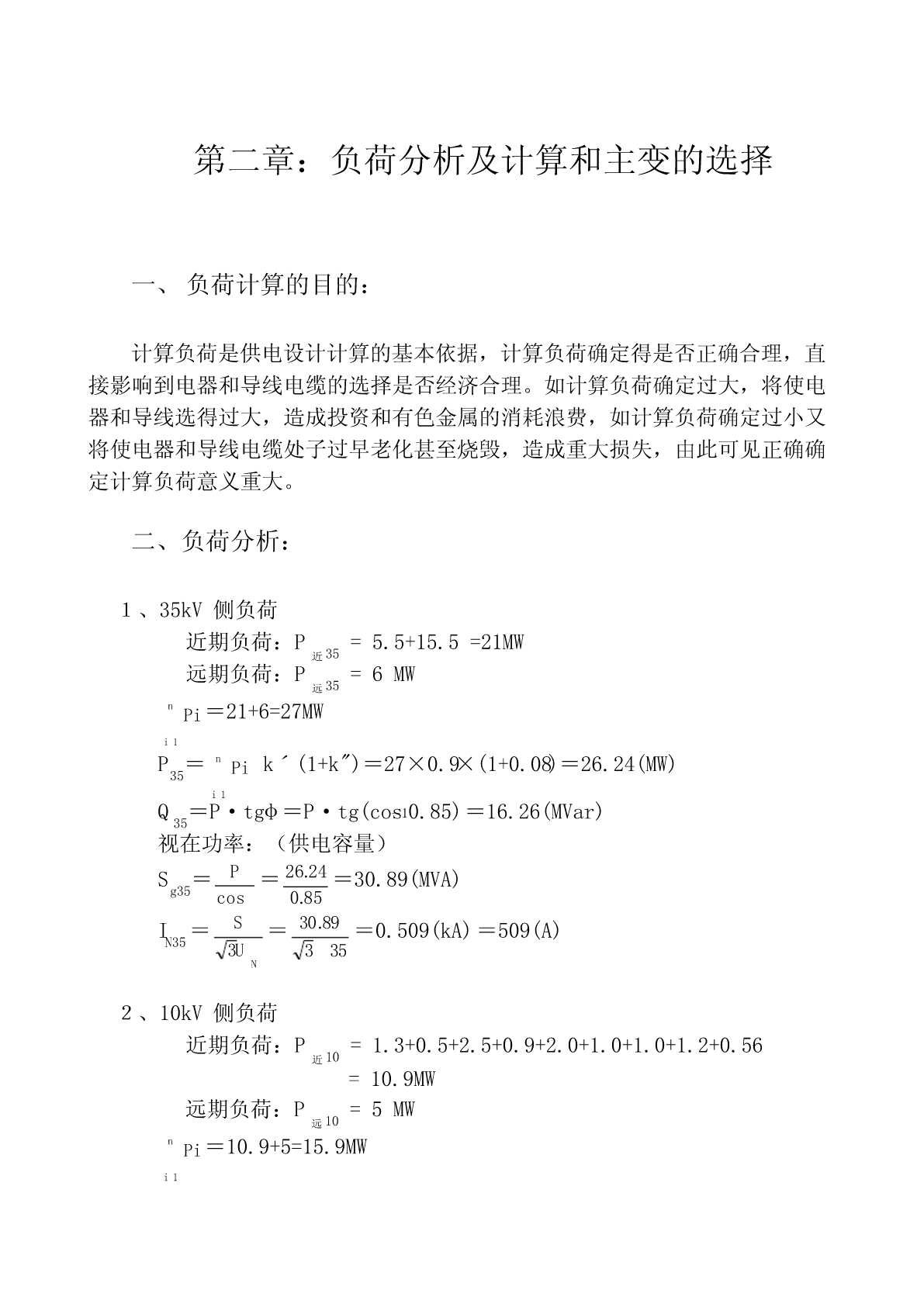

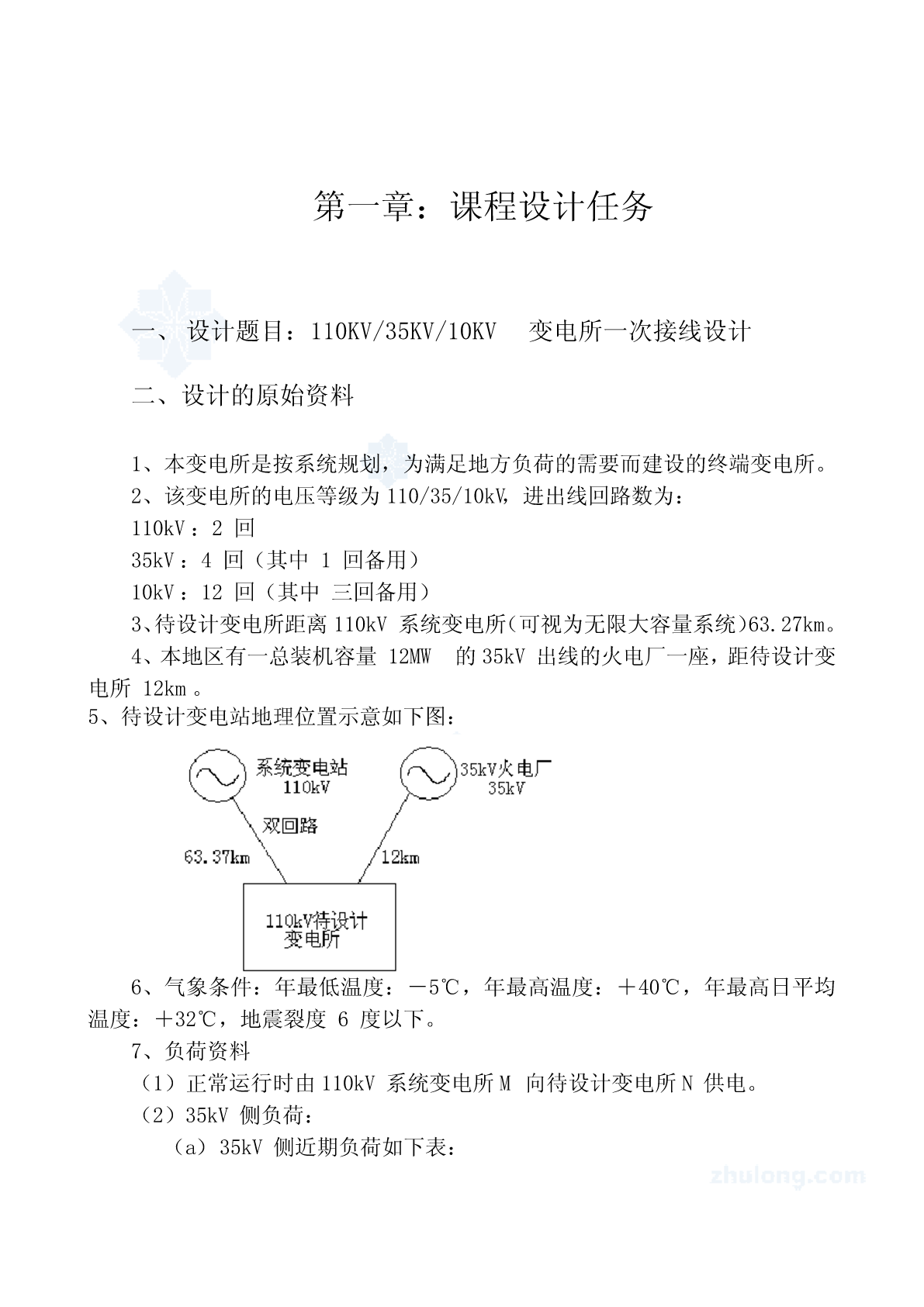

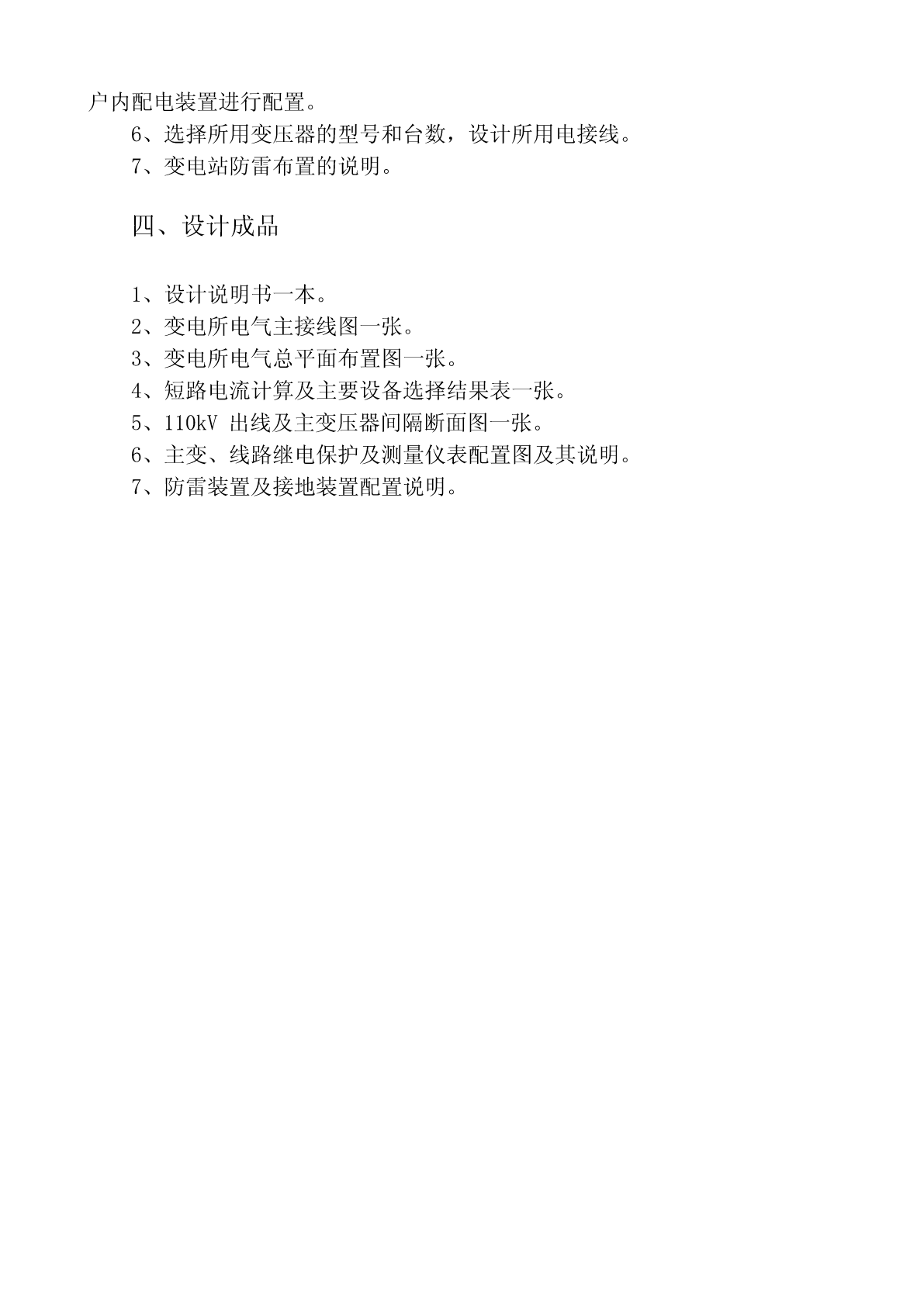

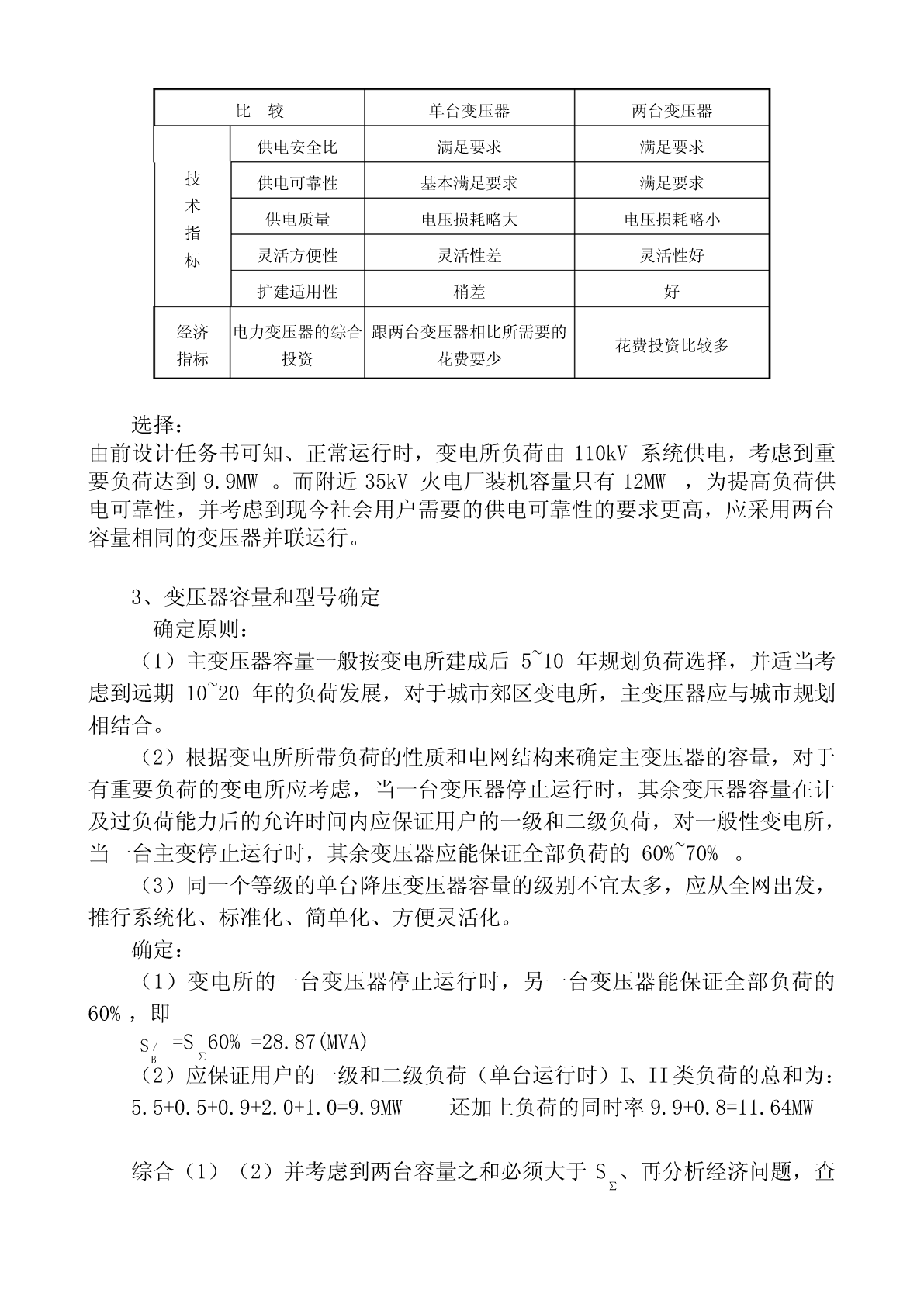

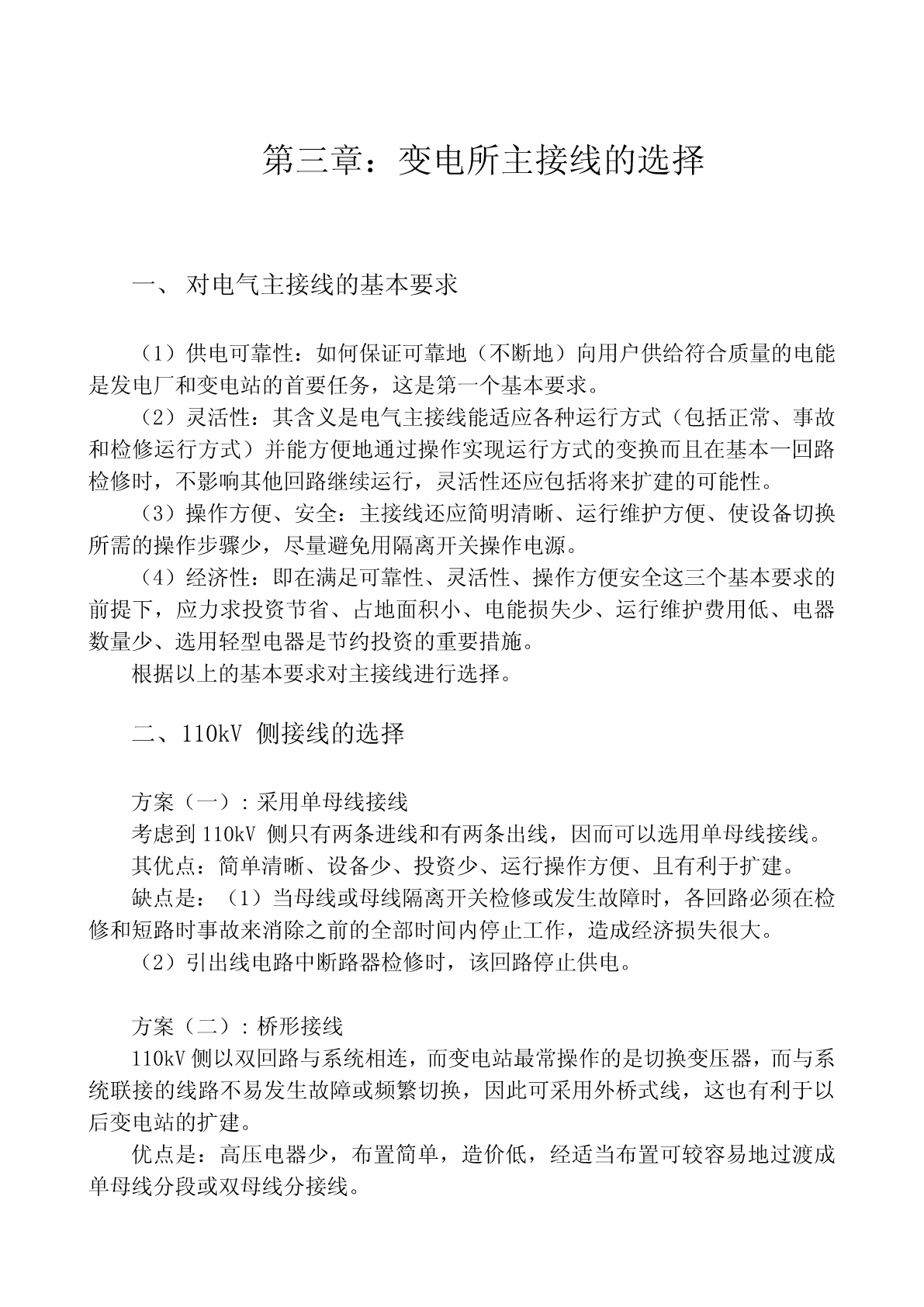

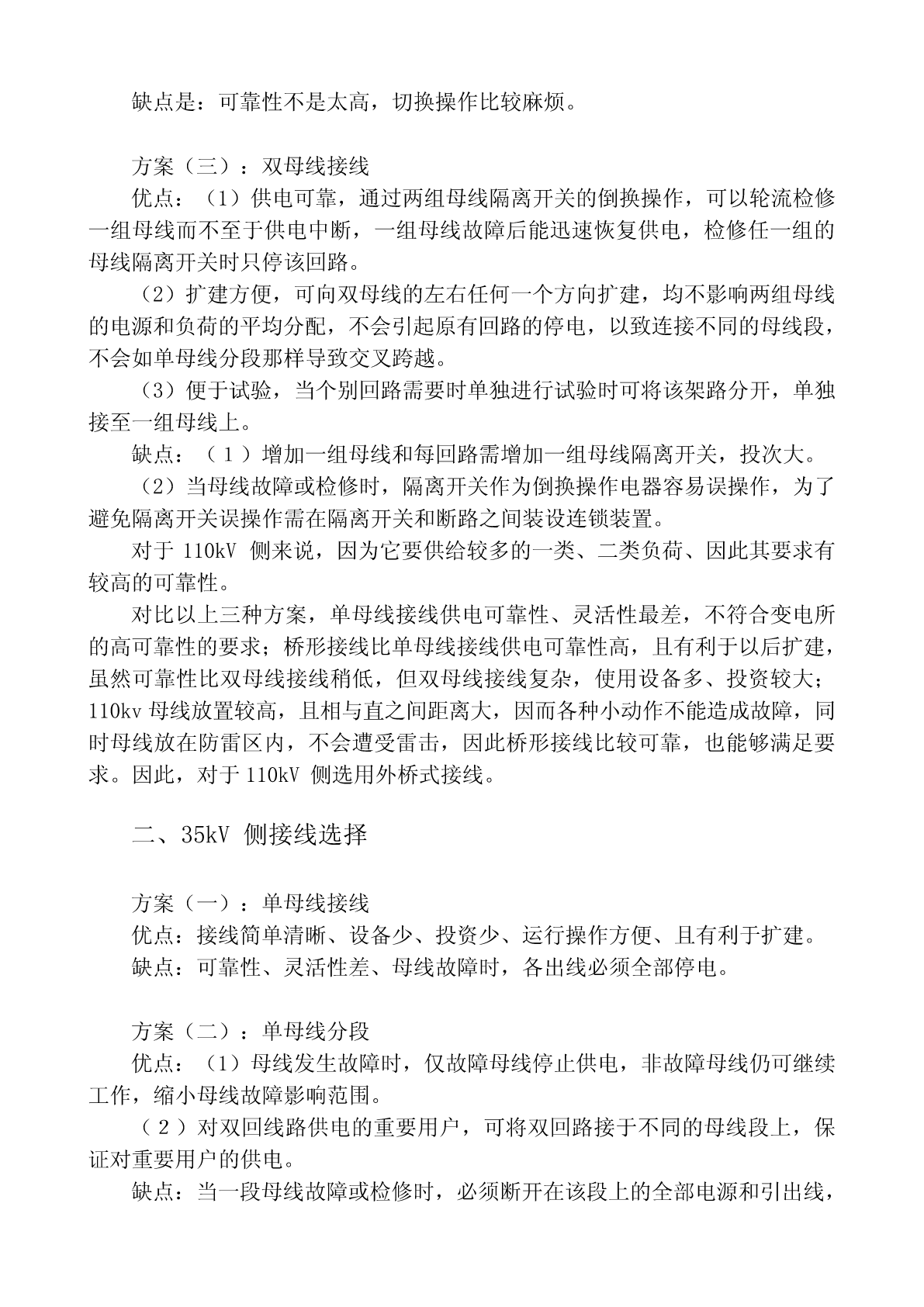

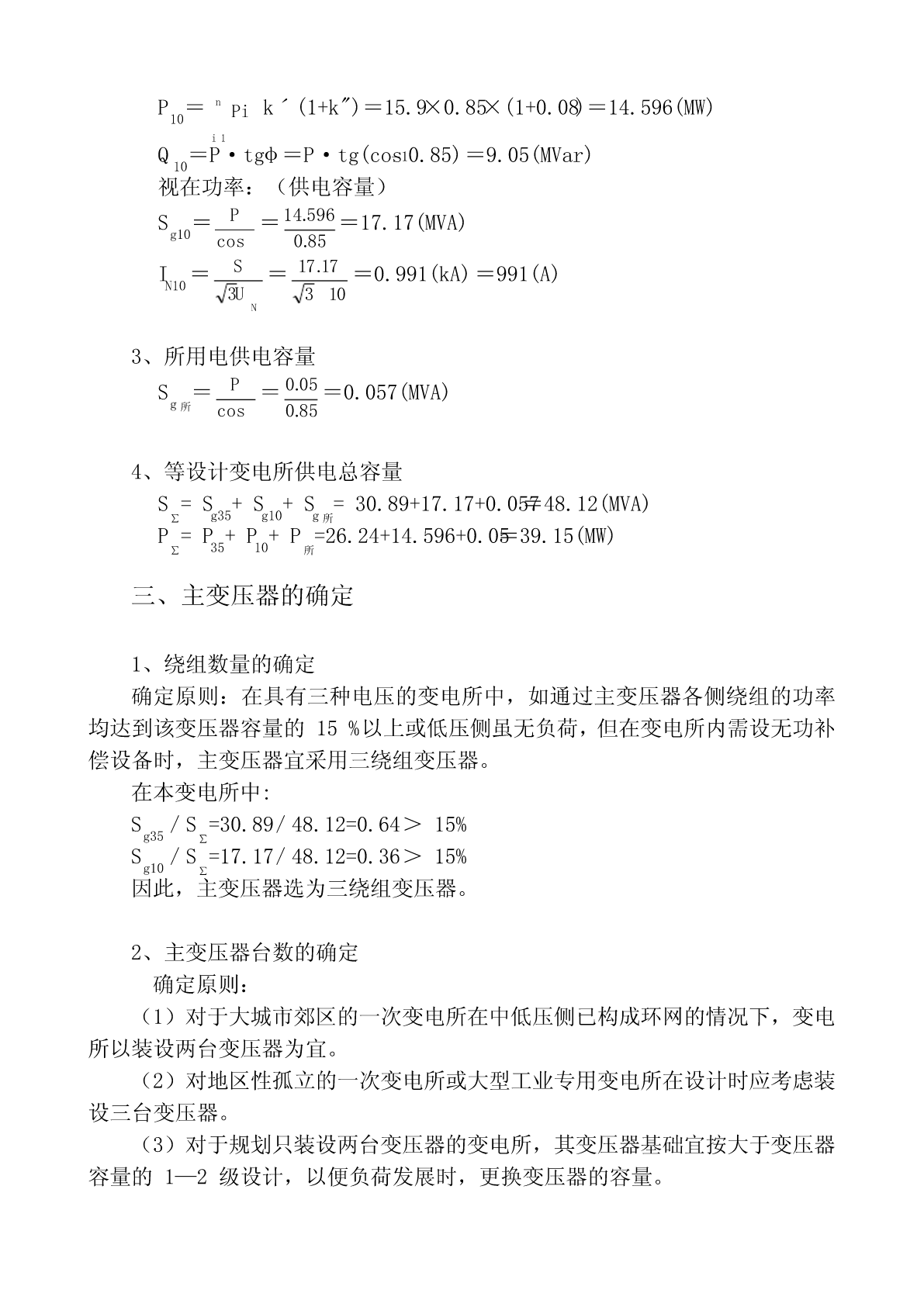

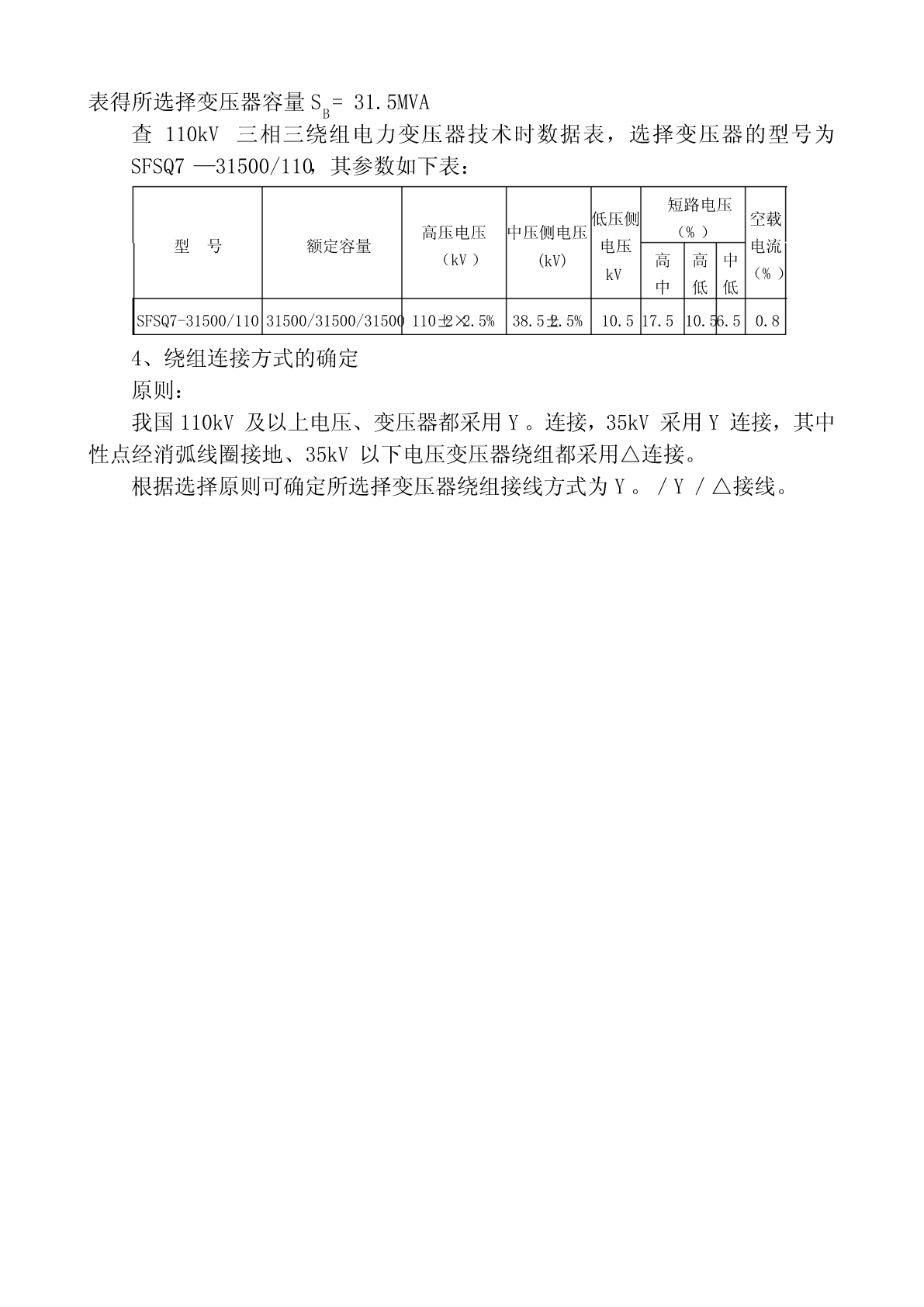

前言设计是教学过程中的一个重要环节，通过设计可以巩固各课程理论知识，了解变电所设计的基本方法，了解变电所电能分配等各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算绘图、编号、设计说明书等方面得到训练，为今后从事供电技术工作奠定基础。第一章：课程设计任务一、设计题目：110KV/35KV/10KV变电所一次接线设计二、设计的原始资料1、本变电所是按系统规划，为满足地方负荷的需要而建设的终端变电所。2、该变电所的电压等级为110/35/10kV，进出线回路数为：110kV：2回35kV：4回（其中1回备用）10kV：12回（其中三回备用）3、待设计变电所距离110kV系统变电所（可视为无限大容量系统）63.27km。4、本地区有一总装机容量12MW的35kV出线的火电厂一座，距待设计变电所12km。5、待设计变电站地理位置示意如下图：6、气象条件：年最低温度：－5℃，年最高温度：＋40℃，年最高日平均温度：＋32℃，地震裂度6度以下。7、负荷资料（1）正常运行时由110kV系统变电所M向待设计变电所N供电。（2）35kV侧负荷：（a）35kV侧近期负荷如下表：序号用户名称用类别最大负荷（MW）1治炼厂I5.52河西变II或Ⅲ15.5（b）在近期工程完成后，随生产发展，预计远期新增负荷6MW。（3）10kV侧负荷序号用户名称用类别最大负荷（MW）备注1机械厂Ⅲ1.32医院I0.5有备用电源3河东变Ⅲ2.54铁路用电I0.9有备用电源5化工厂II2.06电机厂II1.07水泥厂Ⅲ1.08印染厂Ⅲ1.29农用电Ⅲ0.5（a）近期负荷如下表：（b）远期预计尚有5MW的新增负荷注：（1）35kV及10kV负荷功率因数均取为cosΦ=0.85（2）负荷同时率：35kV：kt=0.910kV：kt=0.85（3）年最大负荷利用小时均取为T=3500小时／年maX（4）网损率取为A%=5%~8%（5）所用电计算负荷50kW，cosΦ=0.87三、设计任务1、进行负荷分析及变电所主变压器容量、台数和型号的选择。2、进行电气主接线的技术经济比较，确定主接线的最佳方案。3、计算短路电流，列出短路电流计算结果。4、主要电气设备的选择。5、绘制变电所电气平面布置图，并对110kV、35kV户外配电装置及10kV户内配电装置进行配置。6、选择所用变压器的型号和台数，设计所用电接线。7、变电站防雷布置的说明。四、设计成品1、设计说明书一本。2、变电所电气主接线图一张。3、变电所电气总平面布置图一张。4、短路电流计算及主要设备选择结果表一张。5、110kV出线及主变压器间隔断面图一张。6、主变、线路继电保护及测量仪表配置图及其说明。7、防雷装置及接地装置配置说明。第二章：负荷分析及计算和主变的选择一、负荷计算的目的：计算负荷是供电设计计算的基本依据，计算负荷确定得是否正确合理，直接影响到电器和导线电缆的选择是否经济合理。如计算负荷确定过大，将使电器和导线选得过大，造成投资和有色金属的消耗浪费，如计算负荷确定过小又将使电器和导线电缆处子过早老化甚至烧毁，造成重大损失，由此可见正确确定计算负荷意义重大。二、负荷分析：１、35kV侧负荷近期负荷：P=5.5+15.5=21MW近35远期负荷：P=6MW远35nPi＝21+6=27MWi1P＝nkˊ(1+k")＝27×0.9×(1+0.08)＝26.24(MW)35Pii1Q＝P·tgφ＝P·tg(cos－10.85)＝16.26(MVar)35视在功率：（供电容量）S＝P＝26.24＝30.89(MVA)g35cos0.85I＝S＝30.89＝0.509(kA)＝509(A)N353U335N２、10kV侧负荷近期负荷：P=1.3+0.5+2.5+0.9+2.0+1.0+1.0+1.2+0.56近10=10.9MW远期负荷：P=5MW远10nPi＝10.9+5=15.9MWi1P＝nkˊ(1+k")＝15.9×0.85×(1+0.08)＝14.596(MW)10Pii1Q＝P·tgφ＝P·tg(cos－10.85)＝9.05(MVar)10视在功率：（供电容量）S＝P＝14.596＝17.17(MVA)g10cos0.85I＝S＝17.17＝0.991(kA)＝991(A)N1
