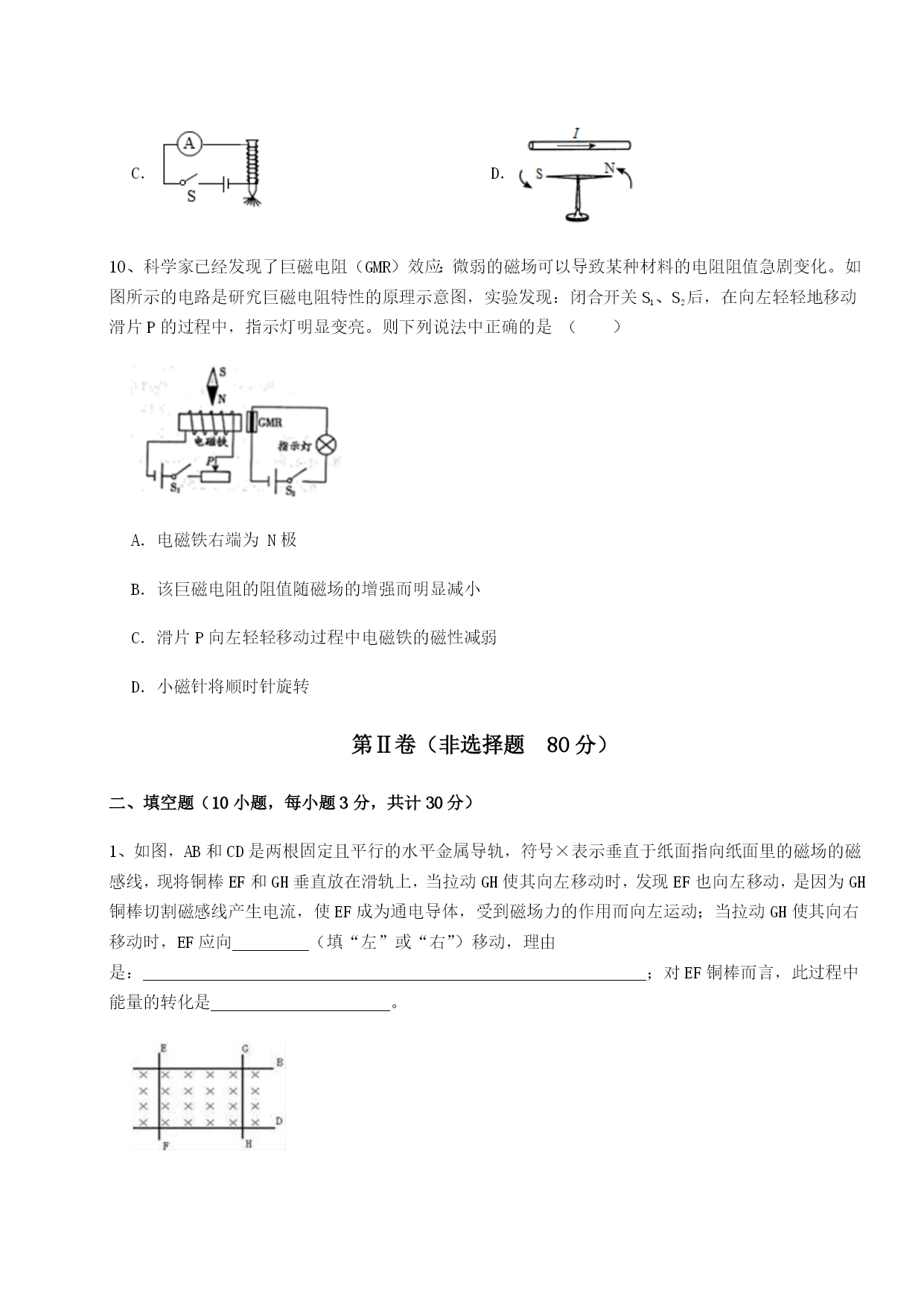

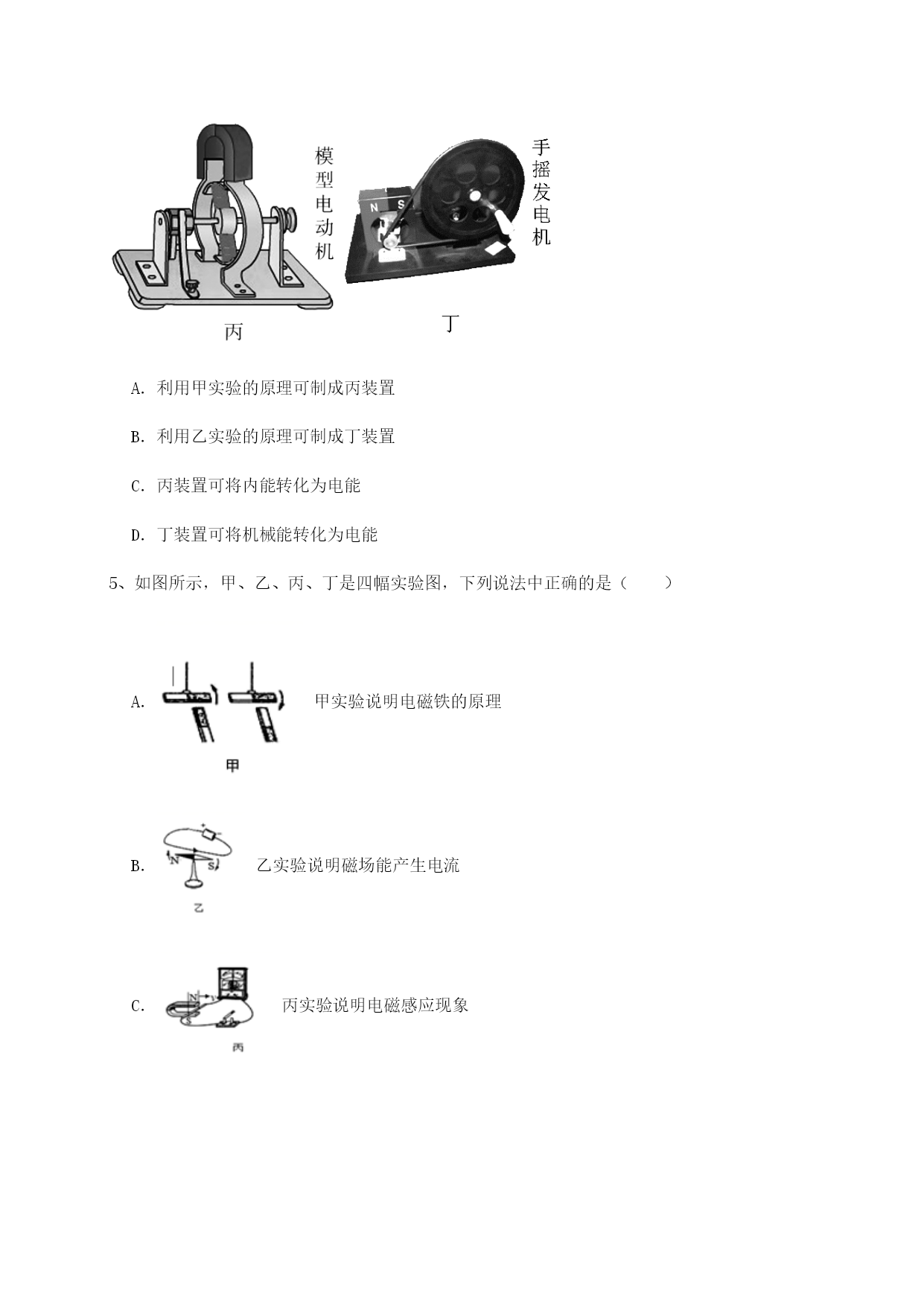

北京市育英中学北师大版物理九年级电磁现象章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）A．B．C．D．2、下列设备工作时把机械能转化为电能的是（）A．电铃B．电风扇C．电磁起重机D．动圈式话筒3、如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（）A．B．C．D．4、下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）A．利用甲实验的原理可制成丙装置B．利用乙实验的原理可制成丁装置C．丙装置可将内能转化为电能D．丁装置可将机械能转化为电能5、如图所示，甲、乙、丙、丁是四幅实验图，下列说法中正确的是（）A．甲实验说明电磁铁的原理B．乙实验说明磁场能产生电流C．丙实验说明电磁感应现象D．丁实验说明机械能可以转化为电能6、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场7、如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（）A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来8、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（）A．B．C．D．9、如图所示，一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同()A．B．C．D．10、科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是（）A．电磁铁右端为N极B．该巨磁电阻的阻值随磁场的增强而明显减小C．滑片P向左轻轻移动过程中电磁铁的磁性减弱D．小磁针将顺时针旋转第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线，现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动；当拉动GH使其向右移动时，EF应向（填“左”或“右”）移动，理由是：；对EF铜棒而言，此过程中能量的转化是。2、如图所示，将闭合电路中的导线ab放在蹄形磁体的磁场中，导线ab左右运动时，电流表指针，这一过程中，该装置将转化为电能。这一现象在生活中的应用有。3、如图甲所示为上海的磁悬浮列车示意图，图乙是其实现悬浮的原理图，A是轨道线圈（线圈绕法没有体现），安装在铁轨上；B是安装在车身上（紧靠铁轨下方）的电阻非常小的螺线管，B中电流方向如图乙所示，螺线管B与电磁铁A之间相互（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方，B上端为（选填“N”或“S”）极。4、如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感受到有一个物块在来回运动，小明猜想这个物块是磁体，依据是：物体运动时，闭合线圈切割磁感线产生，线圈相当于电路中的。5、闭合开关前，小磁针位置如图所示，请根据右手螺旋定则判断闭合开关后，小磁针（选填“会”或“不会”）发生偏转。6、如图
