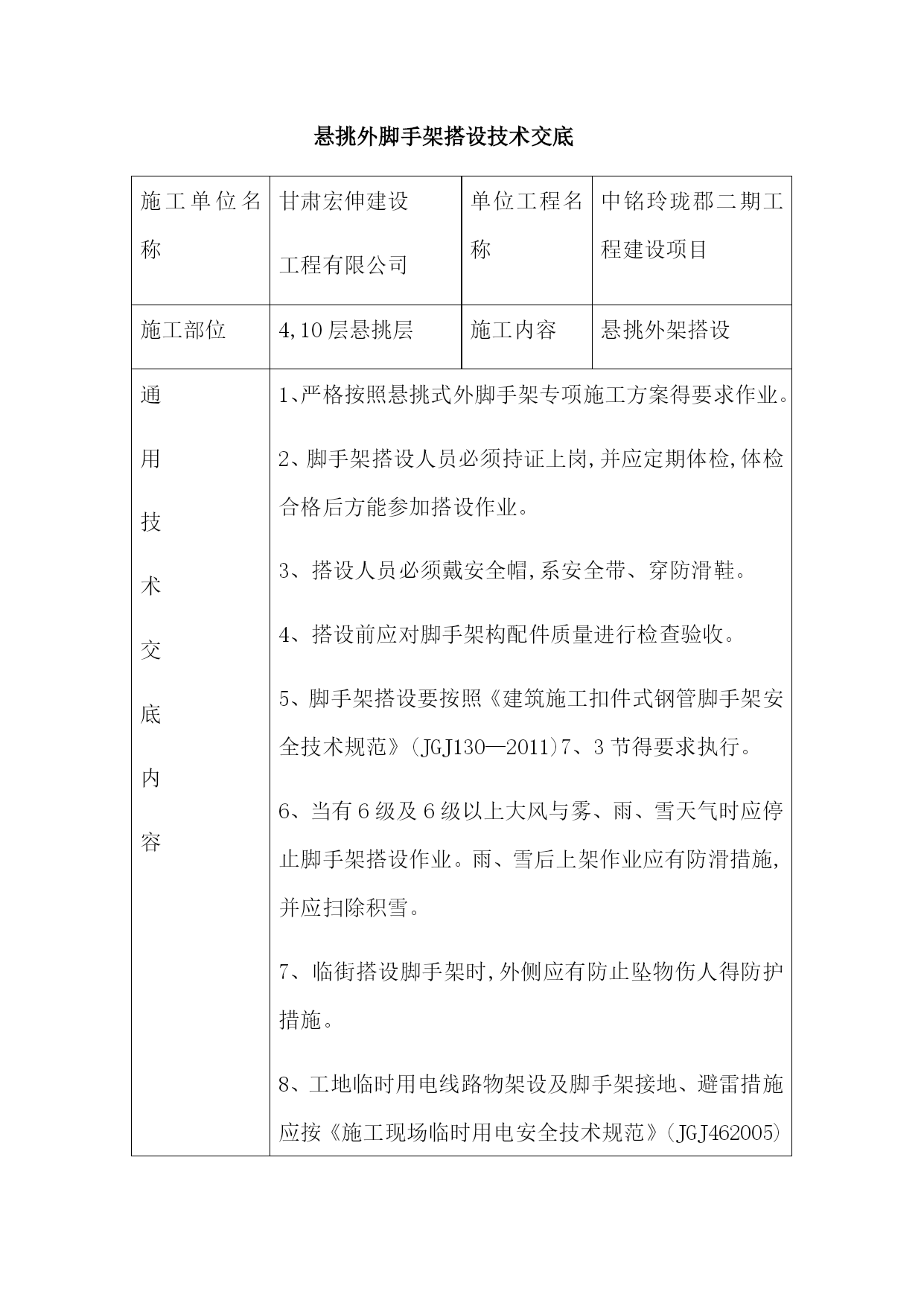

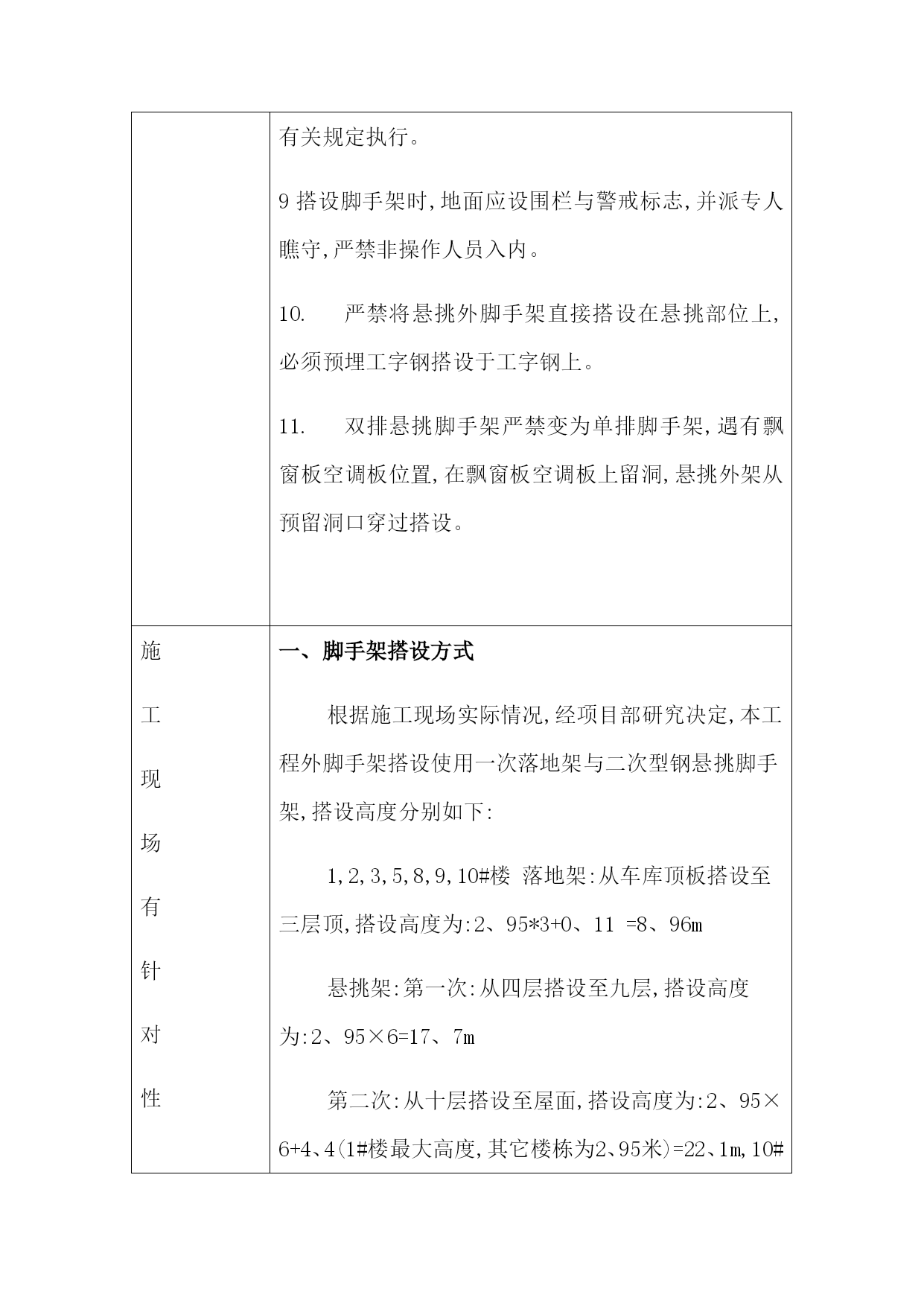

悬挑外脚手架搭设技术交底施工单位名称甘肃宏伸建设工程有限公司单位工程名称中铭玲珑郡二期工程建设项目施工部位4,10层悬挑层施工内容悬挑外架搭设通用技术交底内容1、严格按照悬挑式外脚手架专项施工方案得要求作业。2、脚手架搭设人员必须持证上岗,并应定期体检,体检合格后方能参加搭设作业。3、搭设人员必须戴安全帽,系安全带、穿防滑鞋。4、搭设前应对脚手架构配件质量进行检查验收。5、脚手架搭设要按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2011)7、3节得要求执行。6、当有6级及6级以上大风与雾、雨、雪天气时应停止脚手架搭设作业。雨、雪后上架作业应有防滑措施,并应扫除积雪。7、临街搭设脚手架时,外侧应有防止坠物伤人得防护措施。8、工地临时用电线路物架设及脚手架接地、避雷措施应按《施工现场临时用电安全技术规范》(JGJ462005)有关规定执行。9搭设脚手架时,地面应设围栏与警戒标志,并派专人瞧守,严禁非操作人员入内。严禁将悬挑外脚手架直接搭设在悬挑部位上,必须预埋工字钢搭设于工字钢上。双排悬挑脚手架严禁变为单排脚手架,遇有飘窗板空调板位置,在飘窗板空调板上留洞,悬挑外架从预留洞口穿过搭设。施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底施工现场有针对性技术交底一、脚手架搭设方式根据施工现场实际情况,经项目部研究决定,本工程外脚手架搭设使用一次落地架与二次型钢悬挑脚手架,搭设高度分别如下:1,2,3,5,8,9,10#楼落地架:从车库顶板搭设至三层顶,搭设高度为:2、95*3+0、11=8、96m悬挑架:第一次:从四层搭设至九层,搭设高度为:2、95×6=17、7m第二次:从十层搭设至屋面,搭设高度为:2、95×6+4、4(1#楼最大高度,其它楼栋为2、95米)=22、1m,10#楼东单元只有八层从四层悬挑一次。6、7#楼落地架:从车库顶板搭设至二层顶,搭设高度为:2、95*2+0、11=6、01m悬挑架:第一次:从三层搭设至八层,搭设高度为:2、95×6=17、7m第二次:从九层搭设至屋面层,搭设高度为:2、95×8=23、4m为了预防高坠事故与人员来往得安全,故在悬挑层分别用多层板做一次硬质封闭。并在中间三层位置设置一道水平兜网。悬挑型钢采用16号工字钢。二、悬挑脚手架得搭设1悬挑脚手架得设计本工程计划采用16号工字钢作挑架,通过计算,悬挑架采用16号工字钢制作悬挑架,将工字钢直接用φ16得U型环固定在楼面上,普通悬挑主梁部位选用3米长16号工字钢,外挑1、2米,锚固端长1、8米;转角采用5、2米长工字钢,外挑2、3米,锚固2、9米,阳台采用6米长工字钢,外挑2、6米,锚固3、4米。架体采用钢管扣件搭设,立杆间距不大于1、5米,每步架体操作面铺设脚手板,外侧用密目网封闭,底层架体操作面与结构之间用多层板封闭,施工作业层与结构层之间设置隔离网。人货电梯料台部位悬挑架搭设时应按料台设计方案单独进行搭设,外部横杆、剪刀撑及防护网应按常规部位搭设方式设置,并与相邻架体可靠连接,后期待安装电梯时根据需要局部拆除。2搭设架体得要求A、外架立杆横向间距0、8米,步距1、8米,纵距1、5米,内立杆距离外墙外边线0、3米。B、脚手架搭设流程搭设作业程序:熟悉方案与图纸→放线以便确定悬挑杆件U型环定位预埋→悬挑杆件定位→杆件与U型环得固定(每个U型环用木楔三方塞牢,严禁焊接)→立杆定位→转角处摆横向工字钢→摆入纵向扫地杆→逐根树立杆(随即与纵向扫地杆扣紧)→安放横向扫地杆(与立杆或纵向扫地杆扣紧)→安装第一步纵向水平杆与横向水平杆→安装第二步纵向水平杆与横向水平杆→加设临时抛撑(上端与第二步纵向水平杆扣紧,在设置二道连墙杆后可拆除)→安装第三、四步纵向与横向
