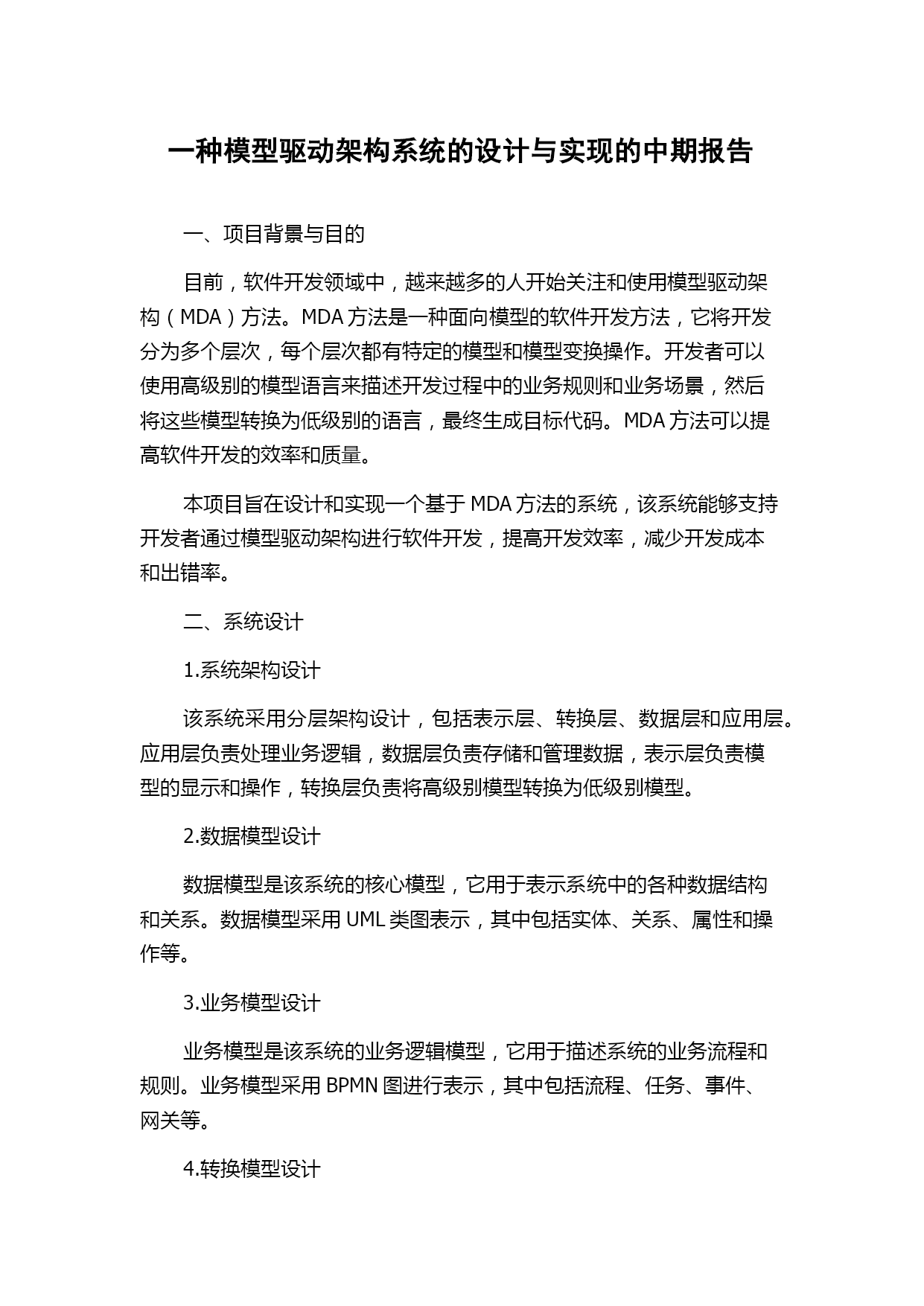

一种模型驱动架构系统的设计与实现的中期报告一、项目背景与目的目前，软件开发领域中，越来越多的人开始关注和使用模型驱动架构（MDA）方法。MDA方法是一种面向模型的软件开发方法，它将开发分为多个层次，每个层次都有特定的模型和模型变换操作。开发者可以使用高级别的模型语言来描述开发过程中的业务规则和业务场景，然后将这些模型转换为低级别的语言，最终生成目标代码。MDA方法可以提高软件开发的效率和质量。本项目旨在设计和实现一个基于MDA方法的系统，该系统能够支持开发者通过模型驱动架构进行软件开发，提高开发效率，减少开发成本和出错率。二、系统设计1.系统架构设计该系统采用分层架构设计，包括表示层、转换层、数据层和应用层。应用层负责处理业务逻辑，数据层负责存储和管理数据，表示层负责模型的显示和操作，转换层负责将高级别模型转换为低级别模型。2.数据模型设计数据模型是该系统的核心模型，它用于表示系统中的各种数据结构和关系。数据模型采用UML类图表示，其中包括实体、关系、属性和操作等。3.业务模型设计业务模型是该系统的业务逻辑模型，它用于描述系统的业务流程和规则。业务模型采用BPMN图进行表示，其中包括流程、任务、事件、网关等。4.转换模型设计转换模型是该系统的转换规则模型，它用于将高级别模型转换为低级别模型。转换模型采用AtlasTransformationLanguage（ATL）表示，它能够方便地定义模型之间的转换操作。5.用户界面设计用户界面采用基于Web的界面设计，支持用户进行模型的创建、编辑和保存等操作。用户界面采用Bootstrap框架进行设计，具有良好的界面风格和交互性能。三、系统实现该系统使用Eclipse开发环境进行开发，采用Java语言和Eclipse插件技术进行实现。系统中使用EclipseModelingFramework（EMF）作为基础模型框架，支持UML类图和BPMN图的显示和编辑。系统中采用EclipseM2M连接器插件实现模型转换操作，使用ATL语言进行转换规则的定义。四、总结本报告介绍了一个基于MDA方法的系统的设计和实现。该系统采用分层架构设计，包括表示层、转换层、数据层和应用层。系统中使用UML类图表示数据模型，使用BPMN图表示业务模型，并使用ATL语言进行转换规则的定义。该系统能够方便地实现模型驱动的开发，并能够提高开发效率和质量。
