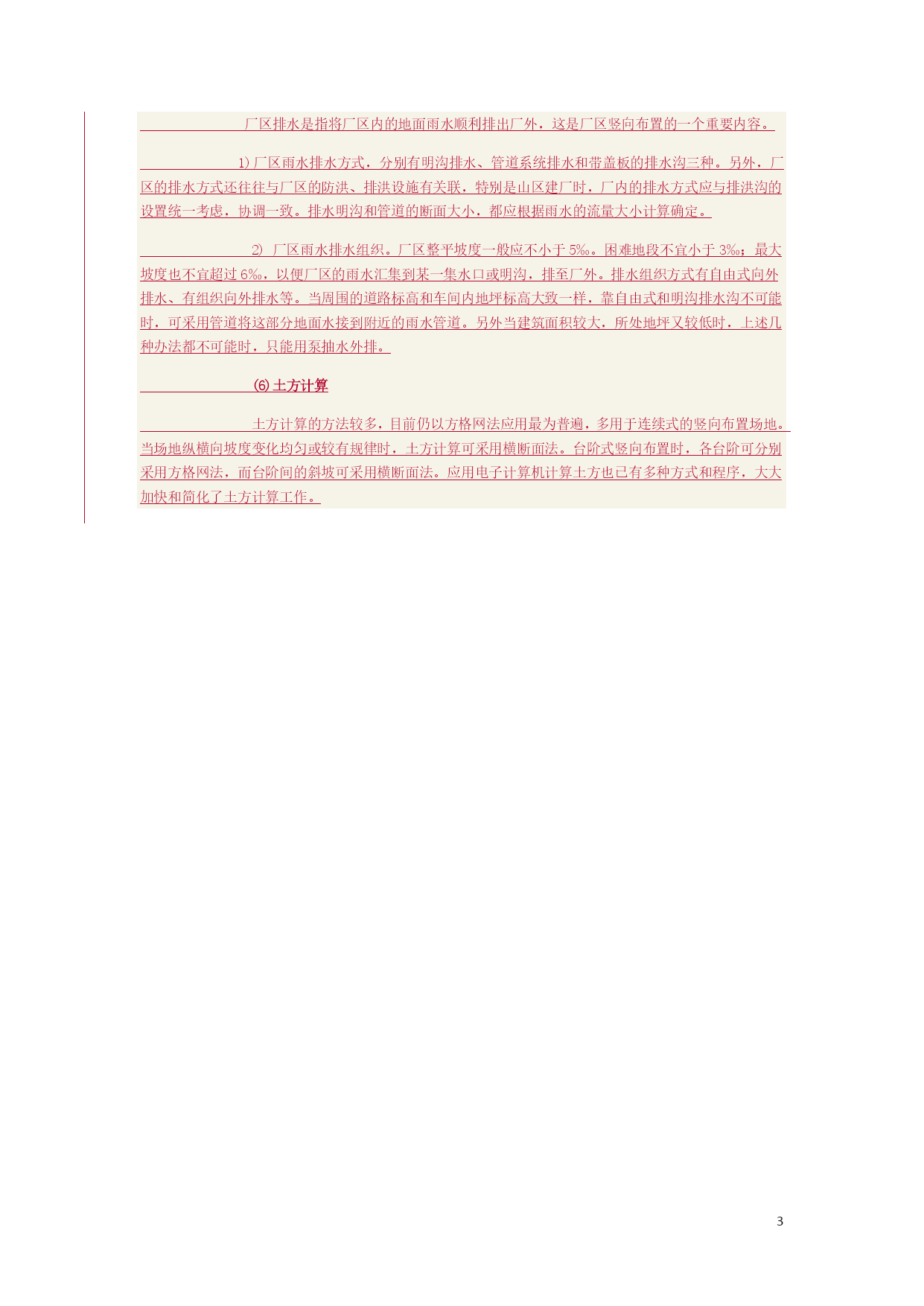

总图设计的竖向布置HYPERLINK"http://www.w856.com/"\t"_blank"总图设计博客为大家剖析HYPERLINK"http://www.w856.com/catalog.asp?tags=%E6%80%BB%E5%9B%BE%E8%AE%BE%E8%AE%A1"\t"_blank"总图设计的竖向布置。(1)竖向布置的任务厂区竖向布置主要是根据工厂的生产工艺要求、运输要求、场地排水要求以及厂区地形、工程地质、水文地质等条件，确定建设场地上的高程(标高)关系，合理组织场地排水。具体工作包括：1)根据自然条件选择、确定厂区竖向布置的系统和方式；2)确定建(构)筑物、露天堆场、铁路、道路、广场、绿地及排水构筑物等的标高，并为厂区内外运输创造良好的条件；3)确定场地平整方案，力求土石方工程量最小，并使厂区填挖方量接近平衡；4)确定场地排水方式，计算雨水流量和管沟断面，保证厂区雨水顺利排除；5)确定必须建立的人工构筑物(护坡、挡土墙)。总图的竖向布置(2)竖向设计的原则1)竖向设计应与总平面布置统一考虑，并与场地外现有的和规划的运输线路、排水系统、场地标高等相协调。2)充分利用和合理改造地形，尽可能使场地的设计标高与自然地形相适应，使场地的土石方量最小，并最大限度地节约用地。例如当建、构筑物布置在平坦地区时，其纵轴宜与地形等高线稍成角度，便于场地排水；当其布置在山坡地带时，其纵轴宜于顺等高线布置，以减少土石方量及基础的深度。3)在满足生产、安全、运输、排水、卫生和预留消防通道等要求的同时，竖向设计应该特别注意全厂环境的立体空间美观和建(构)筑物的群体艺术处理。要使其空间造型效果和谐均衡、舒展完整，在环境上优美舒适。(3)竖向布置系统与方式1)竖向布置系统竖向布置系统基本可分为平坡式系统和台阶式系统两类。平坡式系统的特点是厂区场地各主要整平面连接处的坡度与标高都是平缓的连接；台阶式系统的特点是在厂区场地各主要整平面的连接处有陡坡、高差大。可以根据自然地形坡度的大小和场地宽度等因素选用。2)竖向布置的方式竖向布置的方式可分为平坡式、台阶式和混合式三种。①平坡式即把场地处理成接近自然地形的一个或几个坡向的整平面，其间连接无显著高度变化、这种形式有利于生产运输联系、管网敷设。但当场地自然地形坡度较大时，则土石方量很大。在有色金属工业中，冶炼厂、加工厂建筑密度相对较大，生产车间之间联系密切，道路、管线较多，故要求地形较平坦，多采用平坡式布置形式。同样，大多数机械加工、电子、轻工业项目，也通常采用平坡式布置方式。②台阶式即由几个标高差较大的不同整平面相连接而成。这种在平面连接处往往需设置边坡或堵墙，相对来说可节约一定的土石方量，但运输与管网敷设条件差。当工艺要求地面有高差时常采用这种布置形式。如选矿厂、水泥厂、造纸厂、制酸厂和湿法冶金厂等采用这种布置形式有利于减少物料的传送，节省动力和设备，缩短管线及皮带长度，节省投资和降低生产成本。③混合式即在同一场地上有的地段采用平坡式，有的地段采用台阶式。当所处地形起伏较大时，为保证主体工程的建设及生产，往往对主要生产区采用平坡式，辅助生产区采用台阶式。这样有利于节省土建工程量。(4)设计标高的确定确定竖向布置标高应遵循以下原则。1)保证土方工程量最小，并尽量使填挖量达到或接近平衡。2)保证企业不受洪水淹没。当企业设在江河湖岸附近时，应使建(构)筑物地坪标高高于最高洪水位0．5m。3)保证车间之间交通运输方便，车间标高的确定还应与厂内铁路、道路、排水设施等连接点的标高相呼应。4)有利降低建筑造价。当场地的地下水位较高时，在这样的地段布置车间，则车间的地坪标高应尽可能提高，以免地下室或设备基础的防水工程造价增加和引起施工困难。(5)厂区排水厂区排水是指将厂区内的地面雨水顺利排出厂外，这是厂区竖向布置的一个重要内容。1)厂区雨水排水方式，分别有明沟排水、管道系统排水和带盖板的排水沟三种。另外，厂区的排水方式还往往与厂区的防洪、排洪设施有关联，特别是山区建厂时，厂内的排水方式应与排洪沟的设置统一考虑，协调一致。排水明沟和管道的断面大小，都应根据雨水的流量大小计算确定。2)厂区雨水排水组织。厂区整平坡度一般应不小于5‰。困难地段不宜小于3‰；最大坡度也不宜超过6‰，以便厂区的雨水汇集到某一集水口或明沟，排至厂外。排水组织方式有自由式向外排水、有组织向外排水等。当周围的道路标高和车间内地坪标高大致一样，靠自由式和明沟排水沟不可能时，可采用管道将这部分地面水接到附近的雨水管道。另外当建筑面积较大，所处地坪又较低时，上述几种办法都不可能时，只能用泵抽水外排。(6)HYPERLINK"http://www
