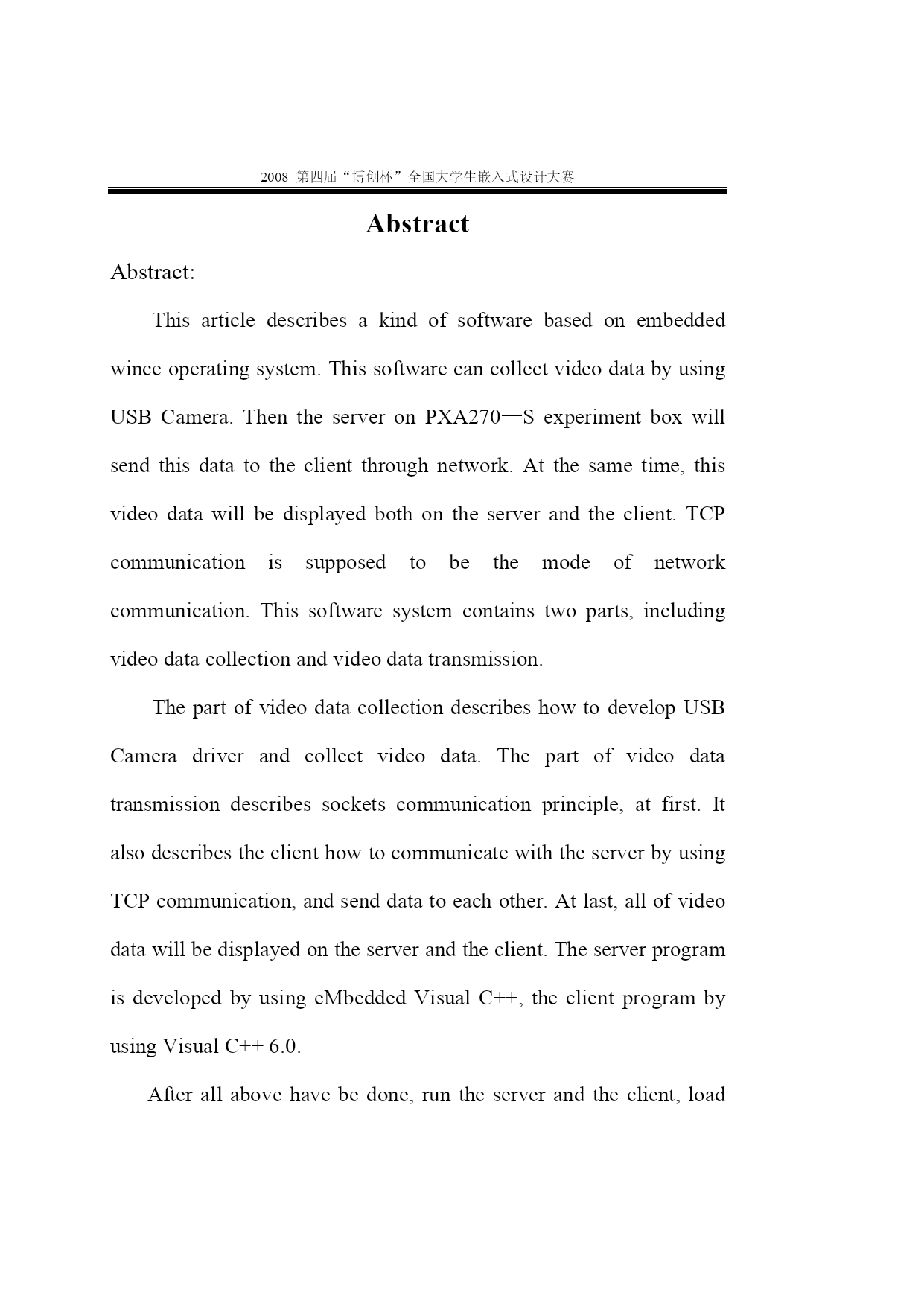

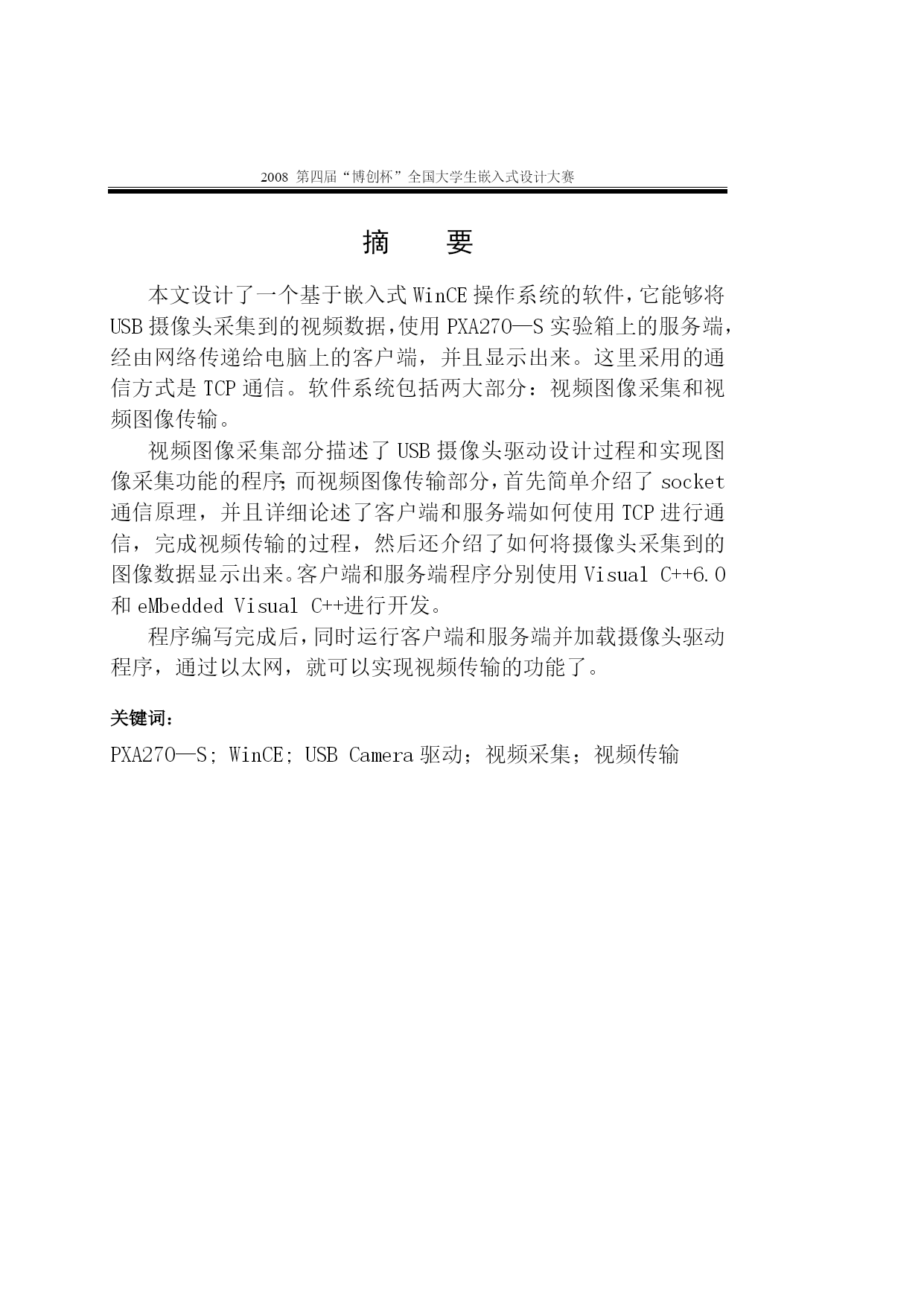

2008第四届“博创杯”全国大学生嵌入式设计大赛基于嵌入式系统的网络视频传输系统NetworkVideotransmissionSystemBasedonEmbedded2008年7月18日摘要本文设计了一个基于嵌入式WinCE操作系统的软件，它能够将USB摄像头采集到的视频数据，使用PXA270—S实验箱上的服务端，经由网络传递给电脑上的客户端，并且显示出来。这里采用的通信方式是TCP通信。软件系统包括两大部分：视频图像采集和视频图像传输。视频图像采集部分描述了USB摄像头驱动设计过程和实现图像采集功能的程序；而视频图像传输部分，首先简单介绍了socket通信原理，并且详细论述了客户端和服务端如何使用TCP进行通信，完成视频传输的过程，然后还介绍了如何将摄像头采集到的图像数据显示出来。客户端和服务端程序分别使用VisualC++6.0和eMbeddedVisualC++进行开发。程序编写完成后，同时运行客户端和服务端并加载摄像头驱动程序，通过以太网，就可以实现视频传输的功能了。关键词：PXA270—S;WinCE;USBCamera驱动；视频采集；视频传输AbstractAbstract:Thisarticledescribesakindofsoftwarebasedonembeddedwinceoperatingsystem.ThissoftwarecancollectvideodatabyusingUSBCamera.ThentheserveronPXA270—Sexperimentboxwillsendthisdatatotheclientthroughnetwork.Atthesametime,thisvideodatawillbedisplayedbothontheserverandtheclient.TCPcommunicationissupposedtobethemodeofnetworkcommunication.Thissoftwaresystemcontainstwoparts,includingvideodatacollectionandvideodatatransmission.ThepartofvideodatacollectiondescribeshowtodevelopUSBCameradriverandcollectvideodata.Thepartofvideodatatransmissiondescribessocketscommunicationprinciple,atfirst.ItalsodescribestheclienthowtocommunicatewiththeserverbyusingTCPcommunication,andsenddatatoeachother.Atlast,allofvideodatawillbedisplayedontheserverandtheclient.TheserverprogramisdevelopedbyusingeMbeddedVisualC++,theclientprogrambyusingVisualC++6.0.Afterallabovehavebedone,runtheserverandtheclient,loadtheUSBCameradriver,thevideodatawillbesuccessfullytransmitted.Keywords:PXA270—S;WinCE;USBCameradrive;videodataacquisition;videodatatransmission目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc171013177"第1章绪论6HYPERLINK\l"_Toc171013196"第2章系统总体设计6HYPERLINK\l"_Toc171013197"2.1系统组成………………………………………………………………………6HYPERLINK\l"_Toc171013198"2.2设备介绍…………………………………………………………………………6HYPERLINK\l"_Toc171013199"2.3驱动程序简介……………………………………………………………………6HYPERLINK\l"_Toc171013201"第3章功能与指标7HYPERLINK\l"_Toc171013219"第4章实现原理7第5章硬件框图………………………………………………………………7HYPERLINK\l"_Toc171013248"第6章软件流程
