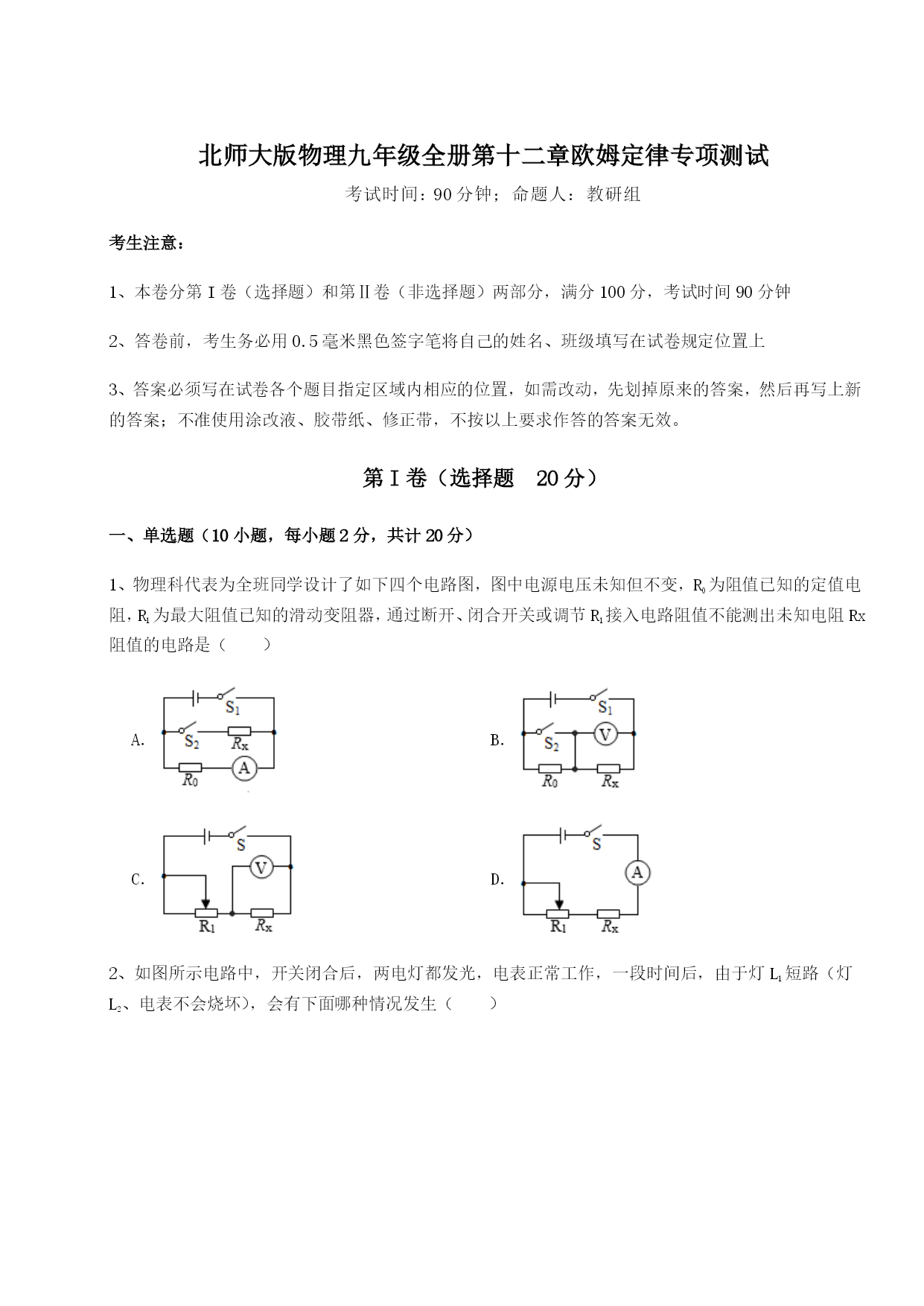

北师大版物理九年级全册第十二章欧姆定律专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．2、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大3、如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1的示数变小C．灯泡L的亮度变暗D．电流表A2的示数不变4、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（）A．该同学研究的是电流和电阻的关系B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C．实验中电压表的示数保持2.5V不变D．将Rx从5Ω换成10Ω后，应将滑片P向左移5、如图所示电路，电源两端电压不变，是定值电阻，是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数变小，示数变大B．电流表示数变小，电压表示数变大，示数不变C．电流表示数变大，电压表示数变大，示数不变D．电流表示数变小，电压表示数不变，示数变小6、如图所示的电路，闭合开关，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是()A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小7、如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表、电压表示数都增大B．滑片向左滑动，电流表示数增大，电压表示数减小C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数增大，电压表示数减小8、有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，通过它们的电流分别为I甲和I乙，下列判断中正确的是（）A．U甲＞U乙B．U甲＜U乙C．I甲＞I乙D．I甲＜I乙9、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是()A．油量变少，电流表示数不变B．油量越少，电流表示数越大C．油量越多，电流表示数越小D．油量越多，电流表示数越大10、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是一种电子体重秤的工作原理图。其中电源电压U是6V，R0是10Ω的定值电阻，R是压力传感器，其阻值随压力变化关系如图所示。如果小李同学称后显示为50kg，此时电路中的电流是A；如果被测者体重变大时，R0消耗的电功率会（选填“变大”、“不变”或“变小”）。（g取10N/kg）2、如图所示，是探究焦耳定律的实验装置，已知R1<R2，闭合开关后，两段电阻丝两端的电压U1U2，在相同时间内电流通过两段电阻产生的热量Q1Q2(两空均选填“<”、“>”或“=”)3、如图所示，电路中电源电压恒定，定值电阻R1＝12Ω，只闭合开关S1，电流表示数为0.3A，则电源电压是V；同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为Ω。4、如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡
