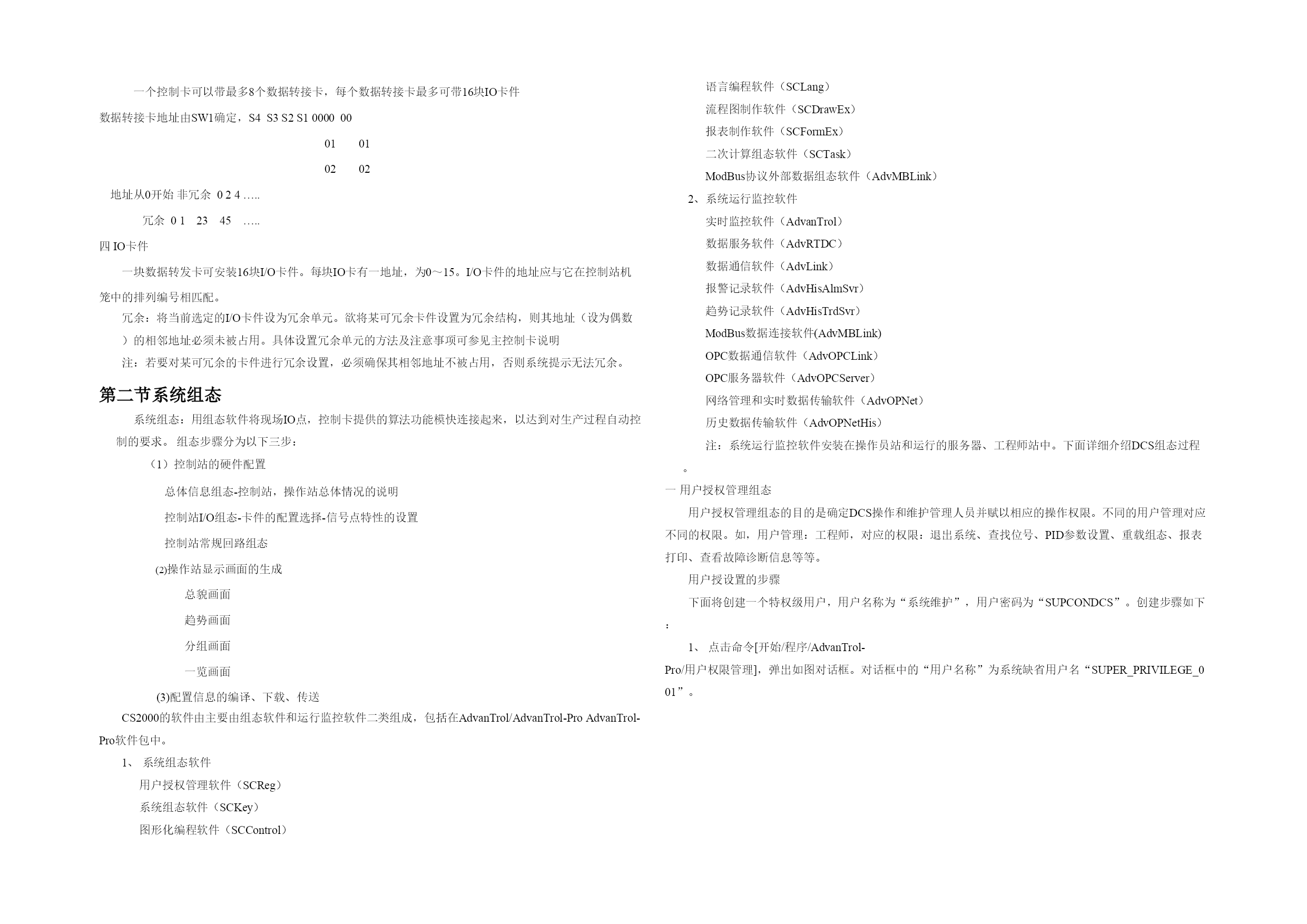

安徽化工学校陶运道一控制站控制站在一个控制柜中，控制柜有多个机笼，分别插入不同的卡件，表中列出了现在卡件的型号和数量。表4.1cs2000卡件卡件数量型号主控卡1XP243数据转接卡1XP233IO卡（输入卡）9块，每块6个点XP313IO卡（输出卡）5块每快4个点XP322二主控卡主控卡由指示灯、网络接口和跳线开关SW2组成，如图所示。图4.10主控卡1、指示灯的作用FALL故障报警或复位灯RUN运行状态WORK（工作/备用状态）LED-A网络0的状态LED-B网络1的状态SLAVE（SLAVECPU运行指示，包括网络通信和IO采样运行指示）。2、网络接口RJ45-1，RJ45-2分别接入网络0和1，网络1起冗余作用。3、主控件地址的确定主控卡的地址由SW2的开关S4~S8确定（2~31）确定主机地址主控卡的IP地址确定：IP地址格式为128.128.1.I其中128.128.1是网络地址，为系统默认值。I是控制主机地址，它由SW2开关确定。I为主机地址，（2，4，6，。。。。。30）其中工作卡：128.128.1为网络地址，I为主机地址，（2，4，6，。。。。。30）冗余卡：128.128.2为网络地址，I为主机地址，（3，5，7，。。。。。31）（3）主控卡与两网络连接图，如图所示。图4.11网络冗余三数据转接卡数据转接卡由指示灯和跳线开关SW1组成图4.12数据转接卡1、数据转接卡指示灯FALL卡件故障指示RUN卡件运行指示WORK工作/备用指示COM数据通信指示POWER电源指示2、数据转接卡地址确定一个控制卡可以带最多8个数据转接卡，每个数据转接卡最多可带16块IO卡件数据转接卡地址由SW1确定，S4S3S2S10000000102地址从0开始非冗余024…..冗余012345…..四IO卡件一块数据转发卡可安装16块I/O卡件。每块IO卡有一地址，为0～15。I/O卡件的地址应与它在控制站机笼中的排列编号相匹配。冗余：将当前选定的I/O卡件设为冗余单元。欲将某可冗余卡件设置为冗余结构，则其地址（设为偶数）的相邻地址必须未被占用。具体设置冗余单元的方法及注意事项可参见主控制卡说明注：若要对某可冗余的卡件进行冗余设置，必须确保其相邻地址不被占用，否则系统提示无法冗余。第二节系统组态系统组态：用组态软件将现场IO点，控制卡提供的算法功能模快连接起来，以达到对生产过程自动控制的要求。组态步骤分为以下三步：（1）控制站的硬件配置总体信息组态-控制站，操作站总体情况的说明控制站I/O组态-卡件的配置选择-信号点特性的设置控制站常规回路组态(2)操作站显示画面的生成总貌画面趋势画面分组画面一览画面(3)配置信息的编译、下载、传送CS2000的软件由主要由组态软件和运行监控软件二类组成，包括在AdvanTrol/AdvanTrol-ProAdvanTrol-Pro软件包中。1、系统组态软件用户授权管理软件（SCReg）系统组态软件（SCKey）图形化编程软件（SCControl）语言编程软件（SCLang）流程图制作软件（SCDrawEx）报表制作软件（SCFormEx）二次计算组态软件（SCTask）ModBus协议外部数据组态软件（AdvMBLink）2、系统运行监控软件实时监控软件（AdvanTrol）数据服务软件（AdvRTDC）数据通信软件（AdvLink）报警记录软件（AdvHisAlmSvr）趋势记录软件（AdvHisTrdSvr）ModBus数据连接软件(AdvMBLink)OPC数据通信软件（AdvOPCLink）OPC服务器软件（AdvOPCServer）网络管理和实时数据传输软件（AdvOPNet）历史数据传输软件（AdvOPNetHis）注：系统运行监控软件安装在操作员站和运行的服务器、工程师站中。下面详细介绍DCS组态过程。一用户授权管理组态用户授权管理组态的目的是确定DCS操作和维护管理人员并赋以相应的操作权限。不同的用户管理对应不同的权限。如，用户管理：工程师，对应的权限：退出系统、查找位号、PID参数设置、重载组态、报表打印、查看故障诊断信息等等。用户授设置的步骤下面将创建一个特权级用户，用户名称为“系统维护”，用户密码为“SUPCONDCS”。创建步骤如下：1、点击命令[开始/程序/AdvanTrol-Pro/用户权限管理]，弹出如图对话框。对话框中的“用户名称”为系统缺省用户名“SUPER_PRIVILEGE_001”。图4.13登录对话框2、在“用户密码”中输入缺省密码“SUPER_PASSWORD_001”，点击
