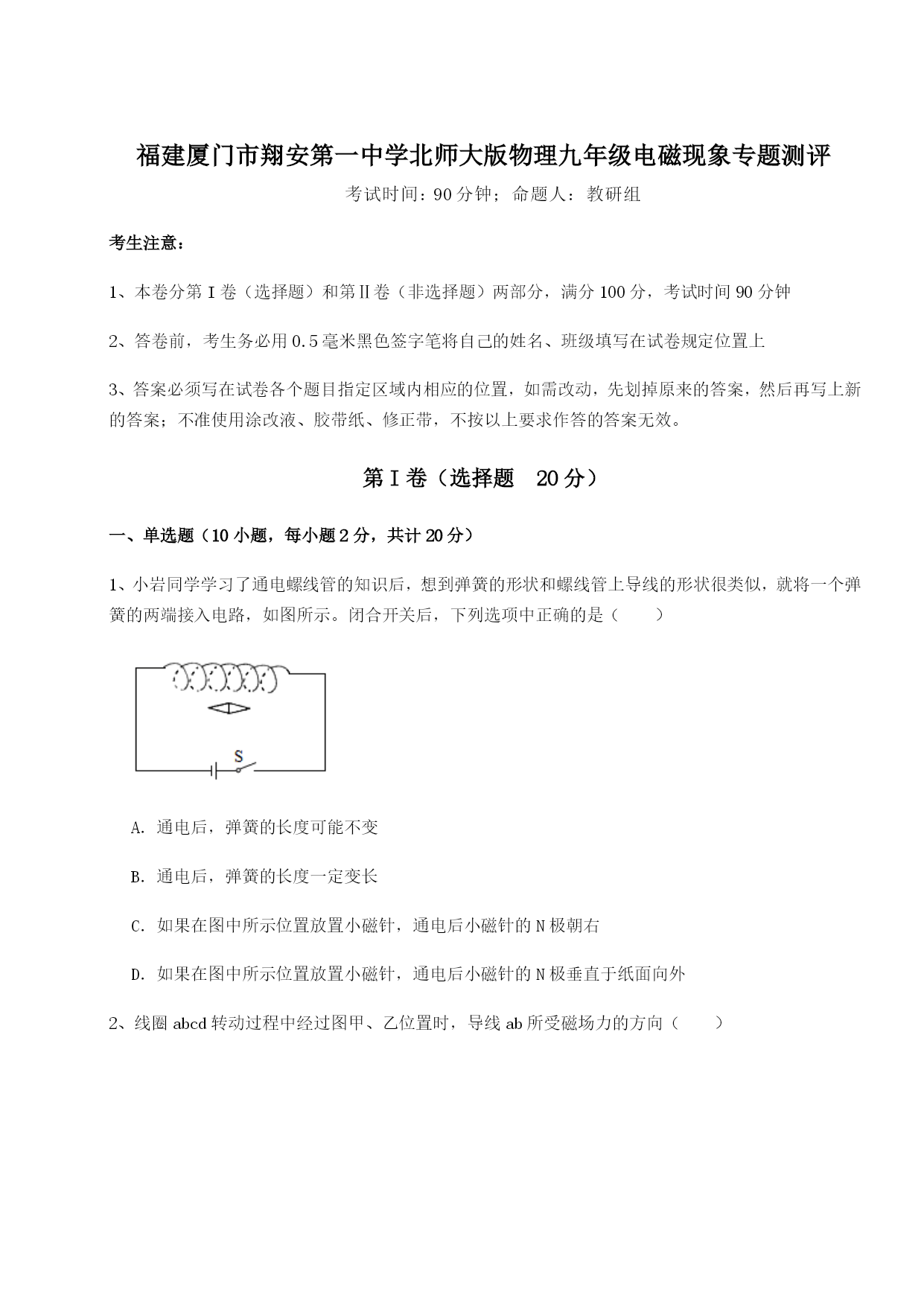

福建厦门市翔安第一中学北师大版物理九年级电磁现象专题测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（）A．通电后，弹簧的长度可能不变B．通电后，弹簧的长度一定变长C．如果在图中所示位置放置小磁针，通电后小磁针的N极朝右D．如果在图中所示位置放置小磁针，通电后小磁针的N极垂直于纸面向外2、线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变3、转动指南针的罗盘时，罗盘内的磁针（）A．随罗盘一起转动起来B．不随罗盘转动，仍在原位置C．随罗盘转动，且比罗盘转动快一些D．随罗盘转动，只是罗盘转动慢一些4、电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（）A．风力发电机B．电风扇C．电铃D．扬声器5、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是()A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流6、如图所示，下列说法中正确的是（）A．由图甲可知∶低功率用电器使用两孔插座而大功率的使用三孔插座供电B．由图乙可知∶通电导体在磁场中受力的作用C．由图丙可知∶动圈式扬声器利用了该原理D．由图丁可知∶只要导体在磁场中运动，闭合电路中就会产生电流7、下列关于磁场的说法正确的是（）A．奥斯特实验表明，通电铜导线周围具有磁场，是因为铜导线被磁化了B．要使通电螺线管的磁性增强，应该增加螺线管的匝数，减小电流C．在地磁场作用下能自由转动的小磁针，静止时N极指北方D．磁感线是真实存在的，磁场由无数条磁感线组成8、如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（）A．日晷：光的折射B．司南：摩擦起电C．紫砂壶：连通器D．水车：内能的利用9、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．10、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（）A．电流表B．电压表C．发电机D．电动机第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对有力的作用，此现象中能量转化情况是。2、小明在学习奥斯特实验后，知道电与磁之间存在联系，于是对电与磁的相关内容进行整理，部分整理内容如表所示。电荷磁体正负两种电荷N、S两个磁极同种电荷相互排斥异种电荷相互吸引电荷间的相互作用无需直接接触磁体间的相互作用无需直接接触①请你将表格中空缺处填写完整。②小明类比磁的相关知识，提出“电荷的周围可能存在电场”的猜想。（a）你认为小明所类比的“磁的相关知识”是。（b）若确实存在“电场”，我们可以从哪些方面进行学习，请举例。3、如图所示是小明设计的手摇电筒，其内部除灯泡，导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒应用的是原理。4、如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时电流计指针发生摆动，这是现象，利用这个原理可以制成（选填“发电机”或“电动机”）。5、小亮在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡光。在此过程中，将电能转化为机械能的装置是（选填“甲”或“乙”）乙的工作原理是，生活中应用这一原理工作的还有（
