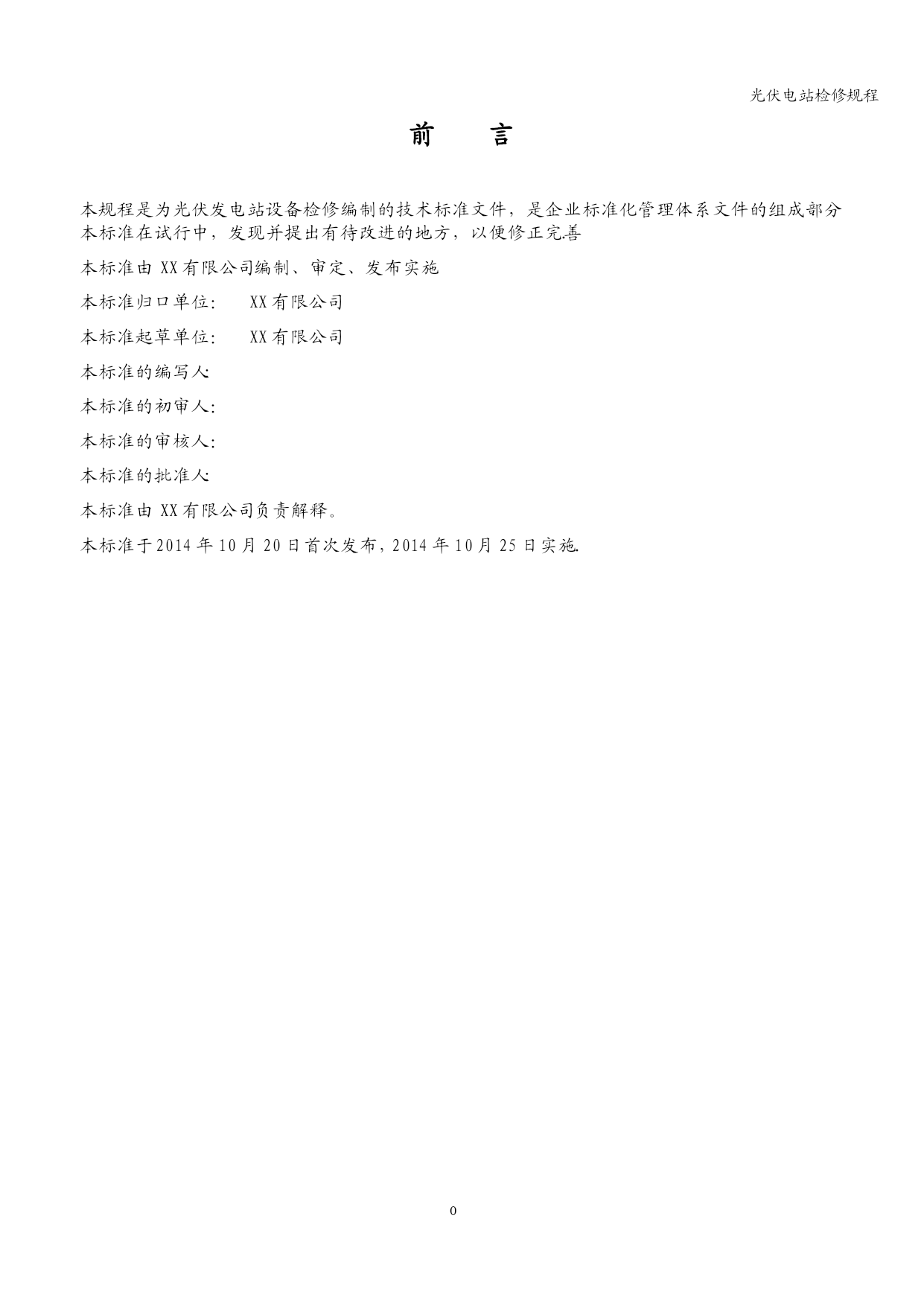

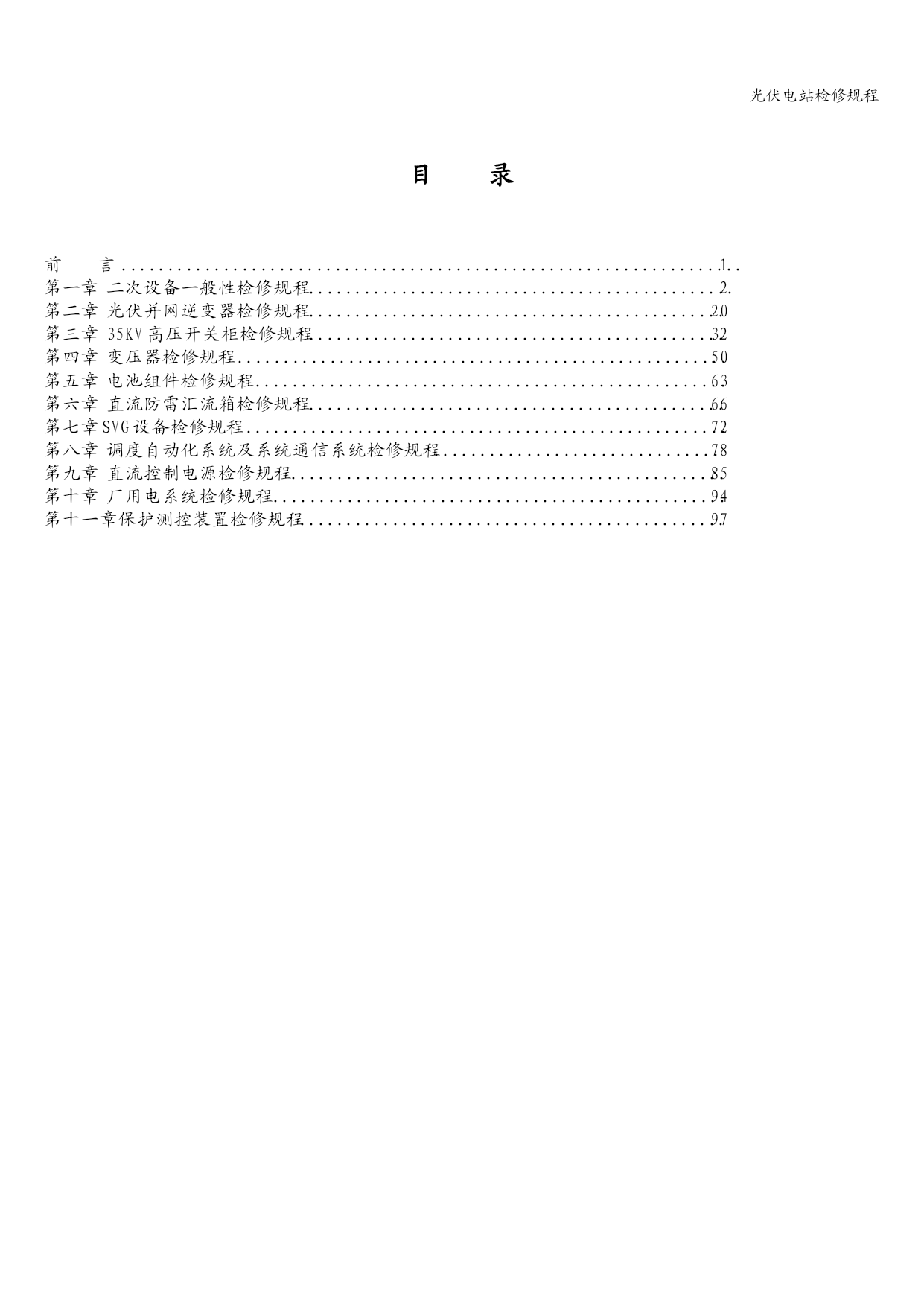

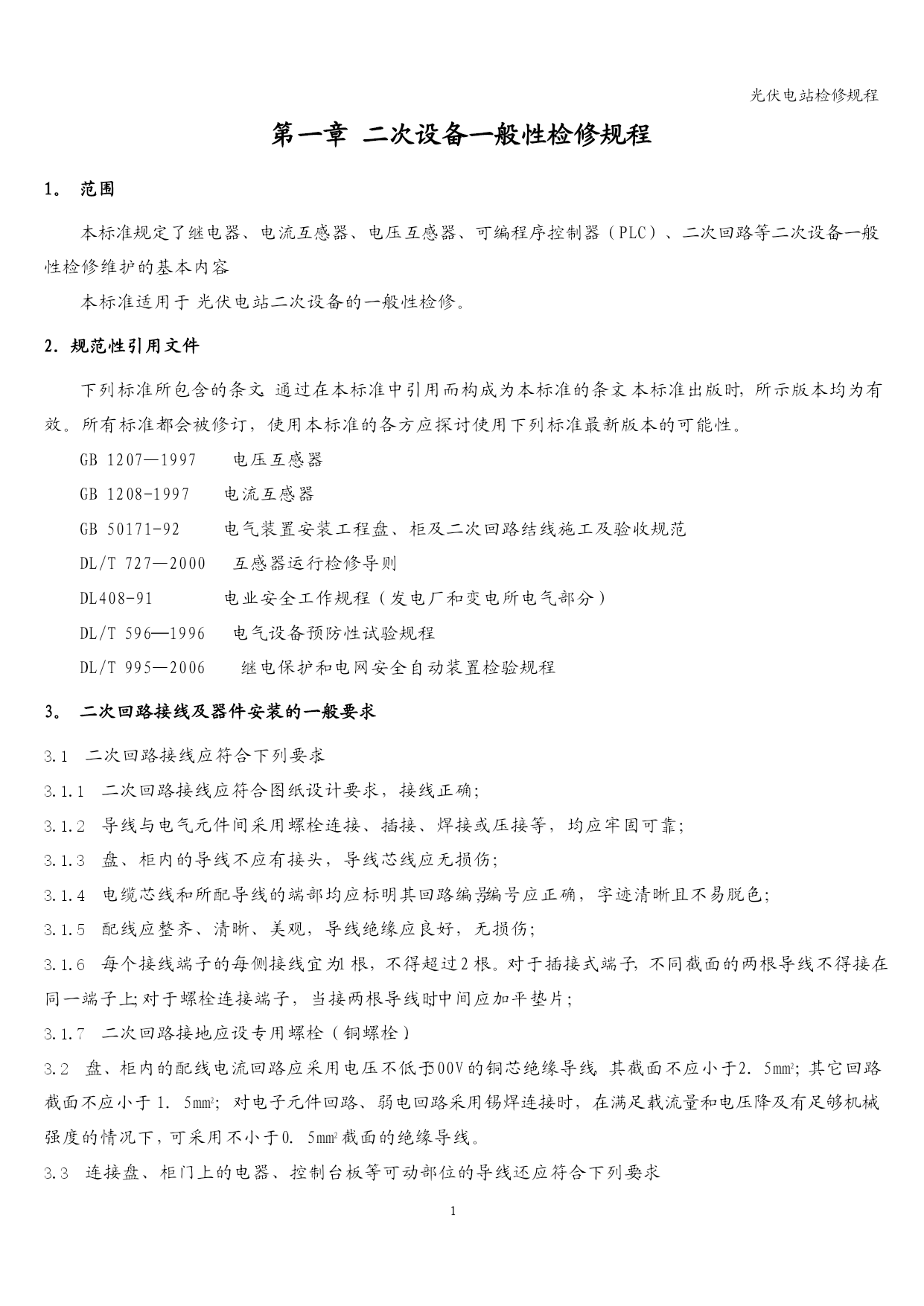

光伏电站检修规程光伏电站检修规程光伏电站检修规程光伏电站运行规程XX有限公司编制2014年10月20日发布目录TOC\o"1-1"\h\uHYPERLINK\l_Toc6665前言PAGEREF_Toc66651HYPERLINK\l_Toc27393第一章二次设备一般性检修规程PAGEREF_Toc273932HYPERLINK\l_Toc29506第二章光伏并网逆变器检修规程PAGEREF_Toc2950620HYPERLINK\l_Toc4338第三章35KV高压开关柜检修规程PAGEREF_Toc433832HYPERLINK\l_Toc23734第四章变压器检修规程PAGEREF_Toc2373450HYPERLINK\l_Toc29279第五章电池组件检修规程PAGEREF_Toc2927963HYPERLINK\l_Toc20529第六章直流防雷汇流箱检修规程PAGEREF_Toc2052966HYPERLINK\l_Toc32073第七章SVG设备检修规程PAGEREF_Toc3207372HYPERLINK\l_Toc31116第八章调度自动化系统及系统通信系统检修规程PAGEREF_Toc3111678HYPERLINK\l_Toc13456第九章直流控制电源检修规程PAGEREF_Toc1345685HYPERLINK\l_Toc1231第十章厂用电系统检修规程PAGEREF_Toc123194HYPERLINK\l_Toc7714第十一章保护测控装置检修规程PAGEREF_Toc771497前言本规程是为光伏发电站设备检修编制的技术标准文件，是企业标准化管理体系文件的组成部分.本标准在试行中，发现并提出有待改进的地方，以便修正完善.本标准由XX有限公司编制、审定、发布实施本标准归口单位：XX有限公司本标准起草单位：XX有限公司本标准的编写人:本标准的初审人：本标准的审核人：本标准的批准人:本标准由XX有限公司负责解释。本标准于2014年10月20日首次发布，2014年10月25日实施.第一章二次设备一般性检修规程1。范围本标准规定了继电器、电流互感器、电压互感器、可编程序控制器（PLC）、二次回路等二次设备一般性检修维护的基本内容.本标准适用于光伏电站二次设备的一般性检修。2.规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1207—1997电压互感器GB1208-1997电流互感器GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范DL/T727—2000互感器运行检修导则DL408-91电业安全工作规程（发电厂和变电所电气部分）DL/T596─1996电气设备预防性试验规程DL/T995—2006继电保护和电网安全自动装置检验规程3。二次回路接线及器件安装的一般要求二次回路接线应符合下列要求:二次回路接线应符合图纸设计要求，接线正确；导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠；盘、柜内的导线不应有接头，导线芯线应无损伤；电缆芯线和所配导线的端部均应标明其回路编号,编号应正确，字迹清晰且不易脱色；配线应整齐、清晰、美观，导线绝缘应良好，无损伤；每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子，不同截面的两根导线不得接在同一端子上;对于螺栓连接端子，当接两根导线时,中间应加平垫片；二次回路接地应设专用螺栓（铜螺栓）.盘、柜内的配线电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2．5mm2；其它回路截面不应小于1．5mm2；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0．5mm2截面的绝缘导线。连接盘、柜门上的电器、控制台板等可动部位的导线还应符合下列要求:采用多股软导线，敷设长度应有适当裕度;线束应有外套塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或挂锡，不得松散、断股;可动部位两端应用卡子固定。引入盘、柜内的电缆及其芯线应符合下列要求:引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不
