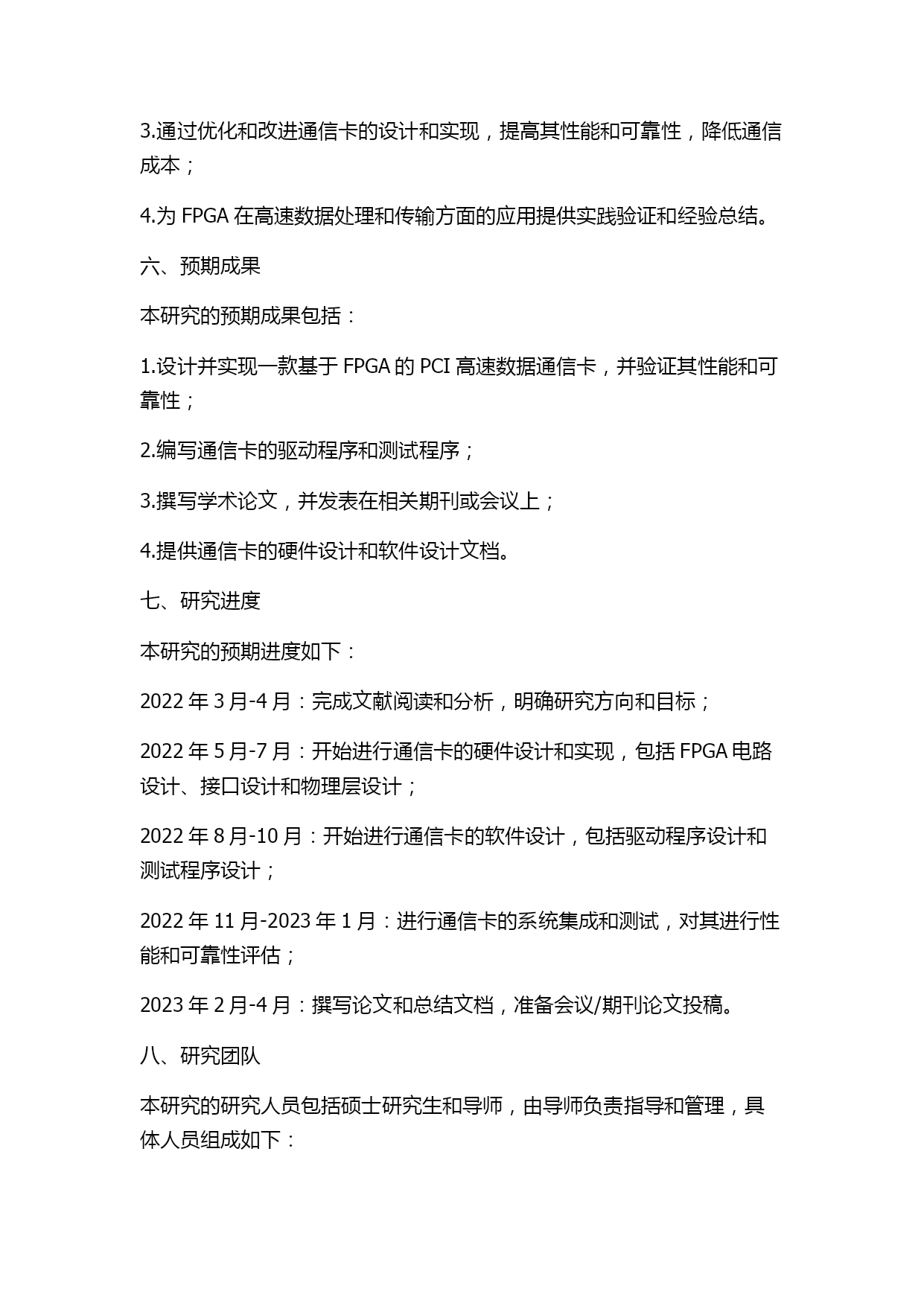

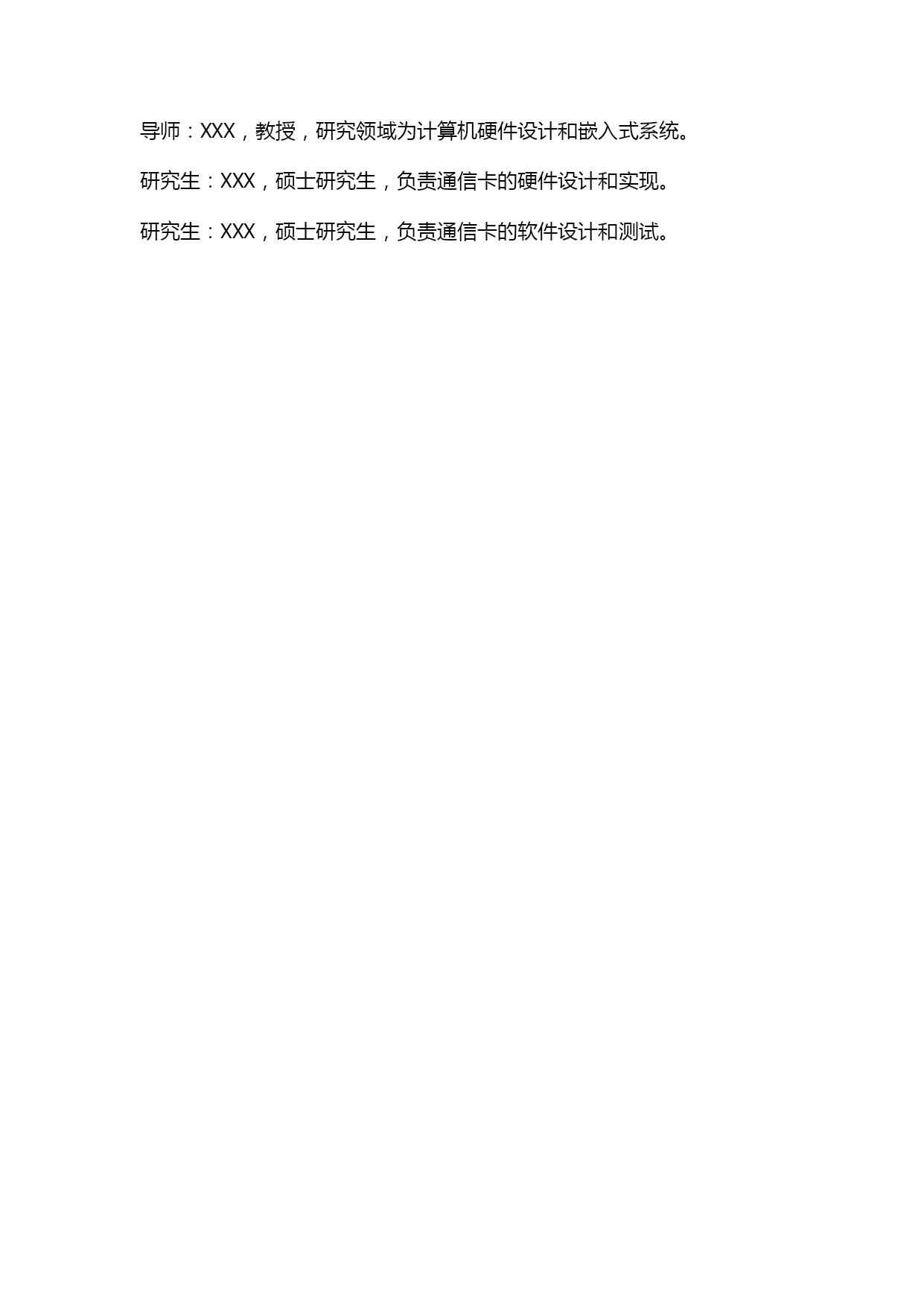

基于FPGA的PCI高速数据通信卡的研制的开题报告一、研究背景随着互联网和信息技术的飞速发展，人们对数据传输速度和数据处理能力的需求越来越高，对于数据通信技术的研究也日益重要。在现代信息化应用中，高速数据通信卡是关键的基础设施之一，它可以连接计算机与其他设备，实现高速数据传输。PCI总线作为现代计算机中最常用的接口之一，应用广泛。基于PCI总线的高速数据通信卡不仅需要具有高速传输能力，还需要兼容主板的PCI总线规范，并满足信号稳定、可靠性高等方面要求。与此同时，为了满足广泛的应用需求，通信卡还需要支持更多的功能和协议，这给其设计和实现带来了新的挑战。为了提高高速数据通信卡的性能和灵活性，近年来越来越多的设计采用FPGA来实现。FPGA具有可编程性和可重构性，可以灵活地适应各种不同的应用需求，并实现高速数据处理和传输。因此，基于FPGA的PCI高速数据通信卡的研究具有重要的理论和实际意义。二、研究目标本研究旨在设计和实现一款基于FPGA的PCI高速数据通信卡，实现高速数据传输和处理，并兼容主板的PCI总线规范。具体研究目标如下：1.设计并实现高速数据传输方案，提高通信卡的传输速度和稳定性；2.实现高速数据处理功能，支持多种协议和应用；3.兼容PCI总线规范，保证通信卡和主板的互操作性和兼容性；4.测试和评估通信卡的性能和可靠性，为其实际应用提供可行性分析和性能优化建议。三、研究内容本研究将包括以下内容：1.研究PCI总线规范及相关技术，明确通信卡的设计要求和限制条件；2.设计并实现高速数据传输方案，包括物理层和传输协议；3.实现高速数据处理功能，支持多种协议和应用，如TCP/IP等；4.基于PCI总线规范，设计通信卡的硬件电路和接口，并实现接口协议和通信协议；5.编写通信卡的驱动程序和测试程序，验证其性能和可靠性；6.评估通信卡的性能和可靠性，并分析优化建议。四、研究方法本研究将采用如下方法：1.文献阅读和分析，了解PCI总线规范及相关技术；2.硬件设计，包括FPGA电路设计、接口设计和物理层设计；3.软件设计，包括驱动程序设计和测试程序设计；4.系统集成和测试，对通信卡进行集成和测试，验证其性能和可靠性；5.数据分析和评估，对通信卡的性能和可靠性进行评估，并分析其优化建议。五、研究意义基于FPGA的PCI高速数据通信卡的研究将在多个方面具有重要的理论和实际意义：1.为高速数据通信技术的发展提供新思路和技术支持；2.为通信卡的设计和实现提供具体的方案和实例，并推动其实际应用；3.通过优化和改进通信卡的设计和实现，提高其性能和可靠性，降低通信成本；4.为FPGA在高速数据处理和传输方面的应用提供实践验证和经验总结。六、预期成果本研究的预期成果包括：1.设计并实现一款基于FPGA的PCI高速数据通信卡，并验证其性能和可靠性；2.编写通信卡的驱动程序和测试程序；3.撰写学术论文，并发表在相关期刊或会议上；4.提供通信卡的硬件设计和软件设计文档。七、研究进度本研究的预期进度如下：2022年3月-4月：完成文献阅读和分析，明确研究方向和目标；2022年5月-7月：开始进行通信卡的硬件设计和实现，包括FPGA电路设计、接口设计和物理层设计；2022年8月-10月：开始进行通信卡的软件设计，包括驱动程序设计和测试程序设计；2022年11月-2023年1月：进行通信卡的系统集成和测试，对其进行性能和可靠性评估；2023年2月-4月：撰写论文和总结文档，准备会议/期刊论文投稿。八、研究团队本研究的研究人员包括硕士研究生和导师，由导师负责指导和管理，具体人员组成如下：导师：XXX，教授，研究领域为计算机硬件设计和嵌入式系统。研究生：XXX，硕士研究生，负责通信卡的硬件设计和实现。研究生：XXX，硕士研究生，负责通信卡的软件设计和测试。
