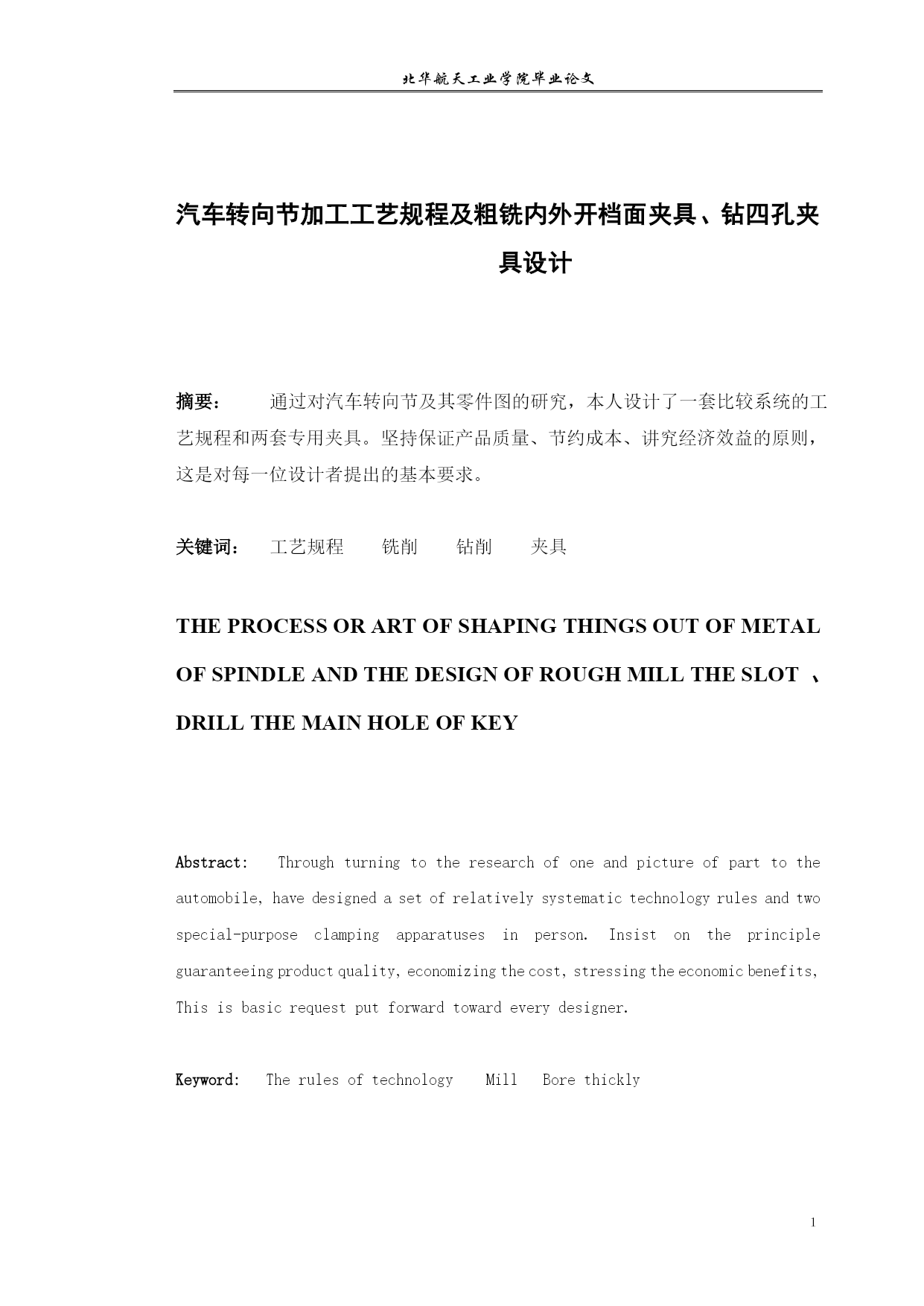

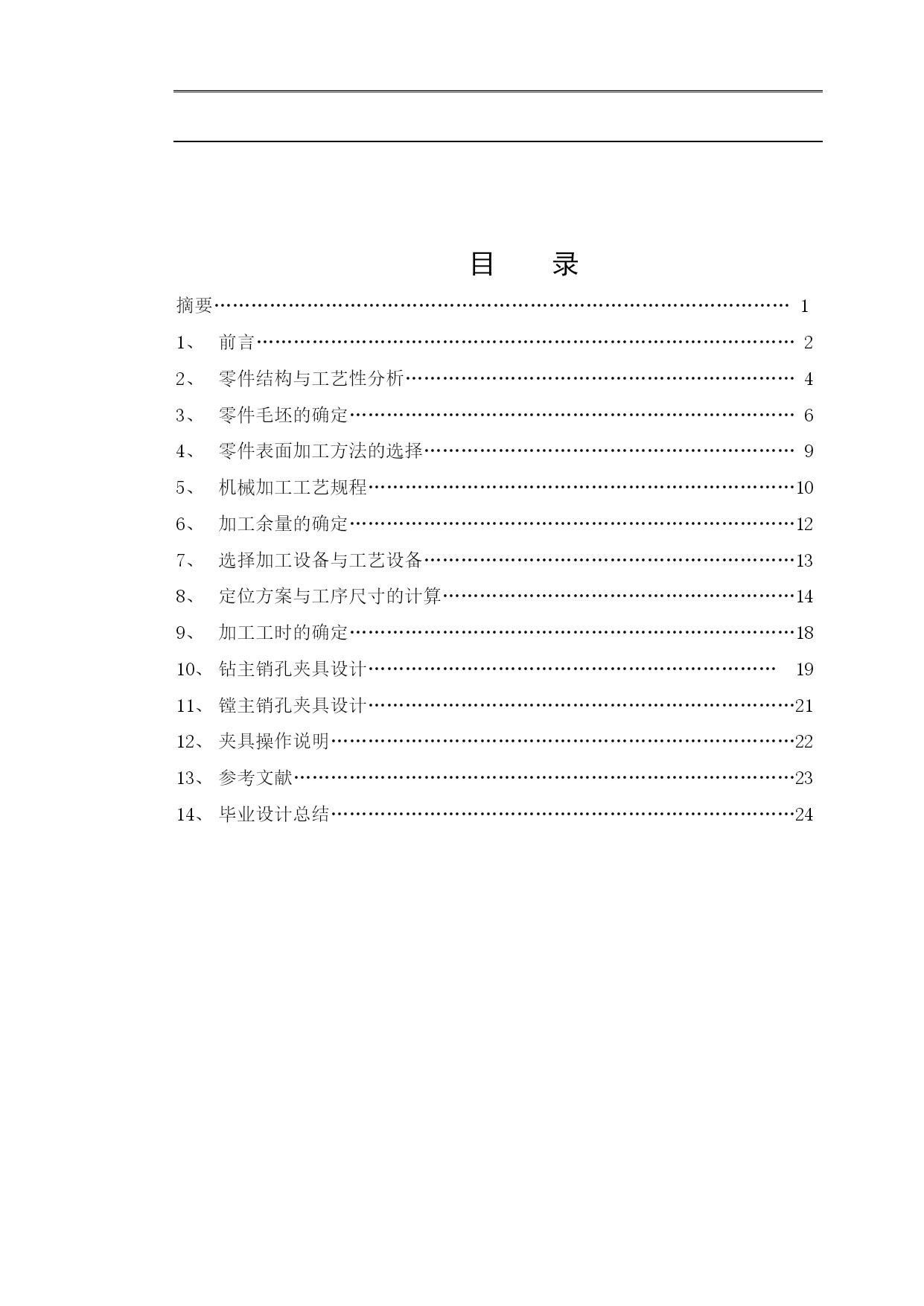

北华航天工业学院毕业论文PAGE２４目录摘要…………………………………………………………………………………1前言……………………………………………………………………………2零件结构与工艺性分析………………………………………………………4零件毛坯的确定………………………………………………………………6零件表面加工方法的选择……………………………………………………9机械加工工艺规程……………………………………………………………10加工余量的确定………………………………………………………………12选择加工设备与工艺设备……………………………………………………13定位方案与工序尺寸的计算…………………………………………………14加工工时的确定………………………………………………………………18钻主销孔夹具设计…………………………………………………………19镗主销孔夹具设计……………………………………………………………21夹具操作说明…………………………………………………………………22参考文献………………………………………………………………………23毕业设计总结…………………………………………………………………24汽车转向节加工工艺规程及粗铣内外开档面夹具、钻四孔夹具设计摘要：通过对汽车转向节及其零件图的研究，本人设计了一套比较系统的工艺规程和两套专用夹具。坚持保证产品质量、节约成本、讲究经济效益的原则，这是对每一位设计者提出的基本要求。关键词：工艺规程铣削钻削夹具TheprocessorartofshapingthingsoutofmetalofspindleandThedesignofroughmilltheslot、drillthemainholeofkeyAbstract:Throughturningtotheresearchofoneandpictureofparttotheautomobile,havedesignedasetofrelativelysystematictechnologyrulesandtwospecial-purposeclampingapparatusesinperson.Insistontheprincipleguaranteeingproductquality,economizingthecost,stressingtheeconomicbenefits,Thisisbasicrequestputforwardtowardeverydesigner.Keyword:TherulesoftechnologyMillBorethickly1、前言本次毕业设计包括编写汽车转向节加工工艺规程和粗铣内外开档面夹具、钻四孔夹具设计两大部分，是对我大学学习的一次考察，也是自己运用所学知识进行实践的一次好机会。机械加工工艺规程是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺规程来体现。夹具是在机床上用以装夹工件的一种装置，其作用是使工件相对于机床和刀具有个正确的位置，并在加工中保持这个位置不变。本次设计完全根据《北华航天工业学院毕业设计任务书》所布置的任务而设计，为适应对零件大批量的生产，特对其工艺规程及机床夹具设计都考虑了多套方案，通过比较最后确定一个合理的设计方案。主要考虑的问题有1、定位干涉与夹紧变形的问题；2、夹紧机构操作方便和安全问题；3、夹具元件多用通用件和标准件，避免用专用件以降低成本。在设计过程中，我遇到了许多问题，在此要感谢郑广花老师的耐心指导，我才能顺利完成任务。机械制造工艺与机床夹具设计是机械设计制造及其自动化专业的基础课程，也是该专业的重要知识部分。对其掌握及运用的熟练程度，将直接反映出毕业生四年来对该专业课程学习及应用的综合水平。在此毕业设计题目为右转向节的加工工艺及夹具设计。设计过程涉及四年的基础知识的综合运用，同时也锻炼了查资料的能力。设计的主要内容包括如下：对给定零件进行工艺过程设计，并编制相应的工序卡片；绘制零件图，并对零件进行结构及工艺分析；拟定加工工艺路线，包括加工方法、定位基准选择及转换、尺寸链计算、机床、刀具和工装的选择等；编写详细的机加工艺规程，注明工序与工步及加工简图，检验方法，技术要求，机床，刀具，量具，切削用量，定位，装夹等；专用夹具的设计技术要点：根据工艺要求，设计并绘制两道工序的专用夹具装配图。要求能够实现夹具的功能，并且结构合理，不能存在定位原理错误，结构工艺性好，工作效率高，制造方便，尽量降低成本和制造难度
