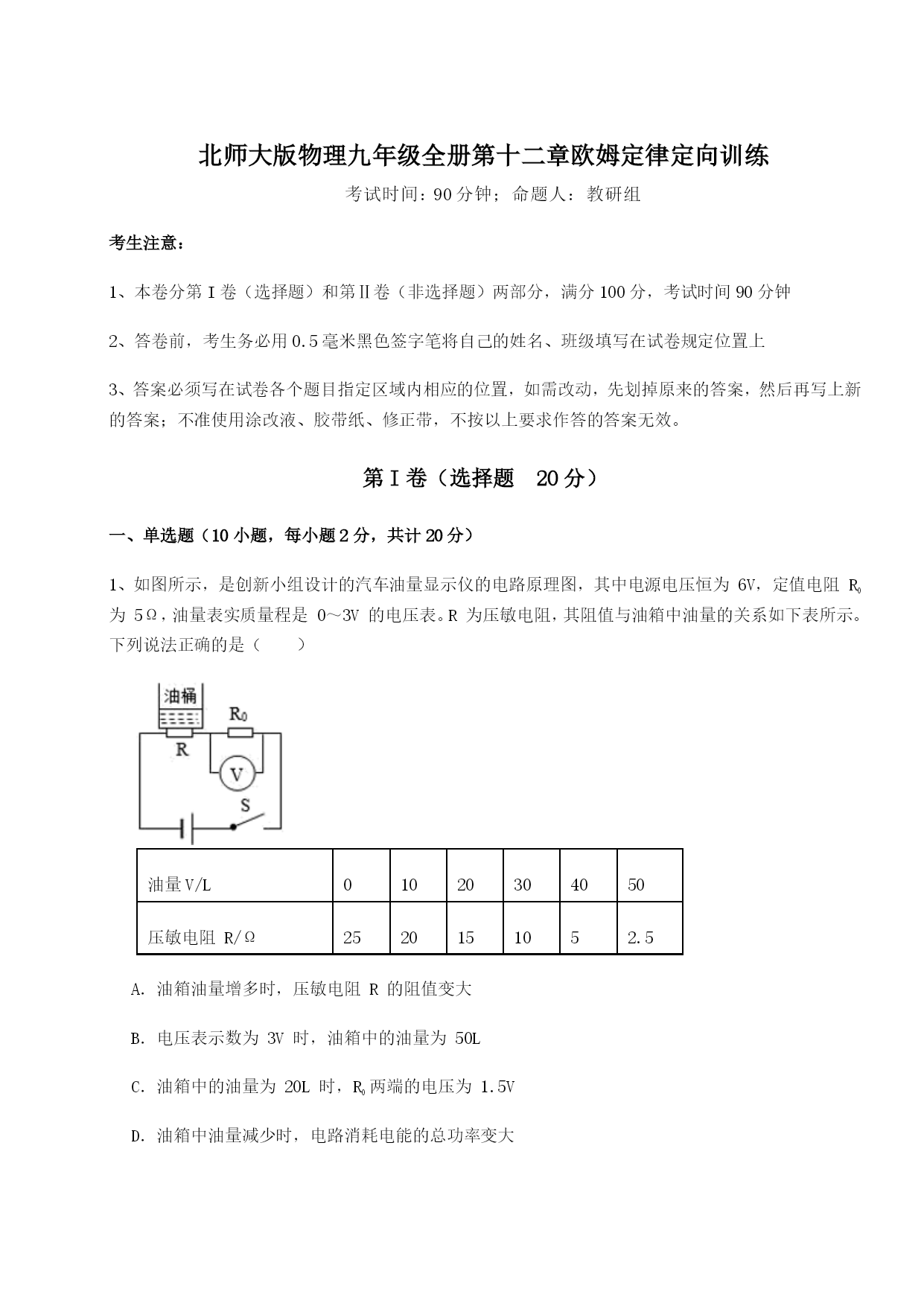

北师大版物理九年级全册第十二章欧姆定律定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻R0为5Ω，油量表实质量程是0～3V的电压表。R为压敏电阻，其阻值与油箱中油量的关系如下表所示。下列说法正确的是（）油量V/L01020304050压敏电阻R/Ω2520151052.5A．油箱油量增多时，压敏电阻R的阻值变大B．电压表示数为3V时，油箱中的油量为50LC．油箱中的油量为20L时，R0两端的电压为1.5VD．油箱中油量减少时，电路消耗电能的总功率变大2、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（）A．电流表A1的示数变小B．电压表V的示数变大C．电流表A2与电流表A1的差值变大D．电压表V的示数与电流表A2的示数的比值变大4、如图所示，当开关S闭合时，电流表A1、A2的示数之比为3∶5，灯L1、L2灯丝的电阻、之比为（）A．2∶3B．3∶2C．3∶5D．5∶35、将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（）A．B．C．D．6、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压7、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（）A．该同学研究的是电流和电阻的关系B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C．实验中电压表的示数保持2.5V不变D．将Rx从5Ω换成10Ω后，应将滑片P向左移8、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．A示数变大，V1示数变小，V2示数变大B．V1示数的变化量与A示数的变化量之比不变C．A示数不变，V1示数与A示数之比变大D．A示数变大，V2示数与A示数之比不变9、A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻RA＝10ΩB．B用电器的电阻RB随电压的增大而增大C．A用电器的电阻RA随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等10、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3。此时灯L1和L2的电阻之比为（）A．2∶3B．3∶2C．5∶3D．3∶5第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是用电压表和电流表测电阻的一种连接方法，为待测电阻，如果考虑电表内阻对测量结果的影响，则电压表示数（选填“大于”、“等于”或“小于”）两端的实际电压，电流表示数（选填“大于”、“等于”或“小于”）通过的实际电流。2、如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。当电路中电流最大时，滑动变阻器的阻值为Ω。3、如图甲所示是家用燃气报警器的简化原理图。电源为可调压直流电源，R0为电阻箱，R为气敏电阻，气敏电阻的阻值随泄漏燃气浓度变化的关系如图乙所示，当电流表的示数变化为某一值时报警器开始报警。泄漏燃气浓度增大，则电流表的示数（选填“变大”或“变小”），要使报警器在泄漏燃气浓度更低时报警，则R0应（选填“调大”或“调小
