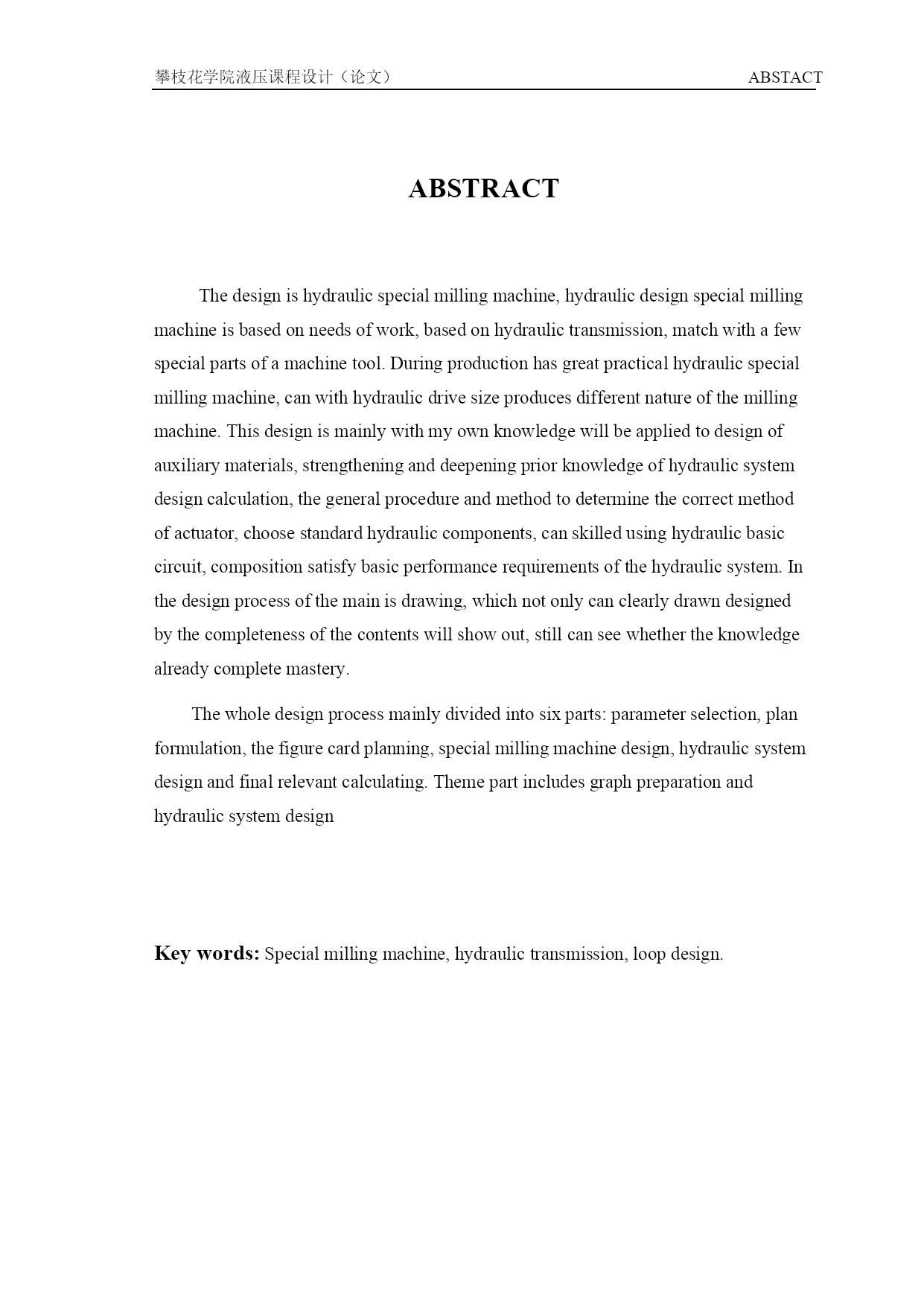

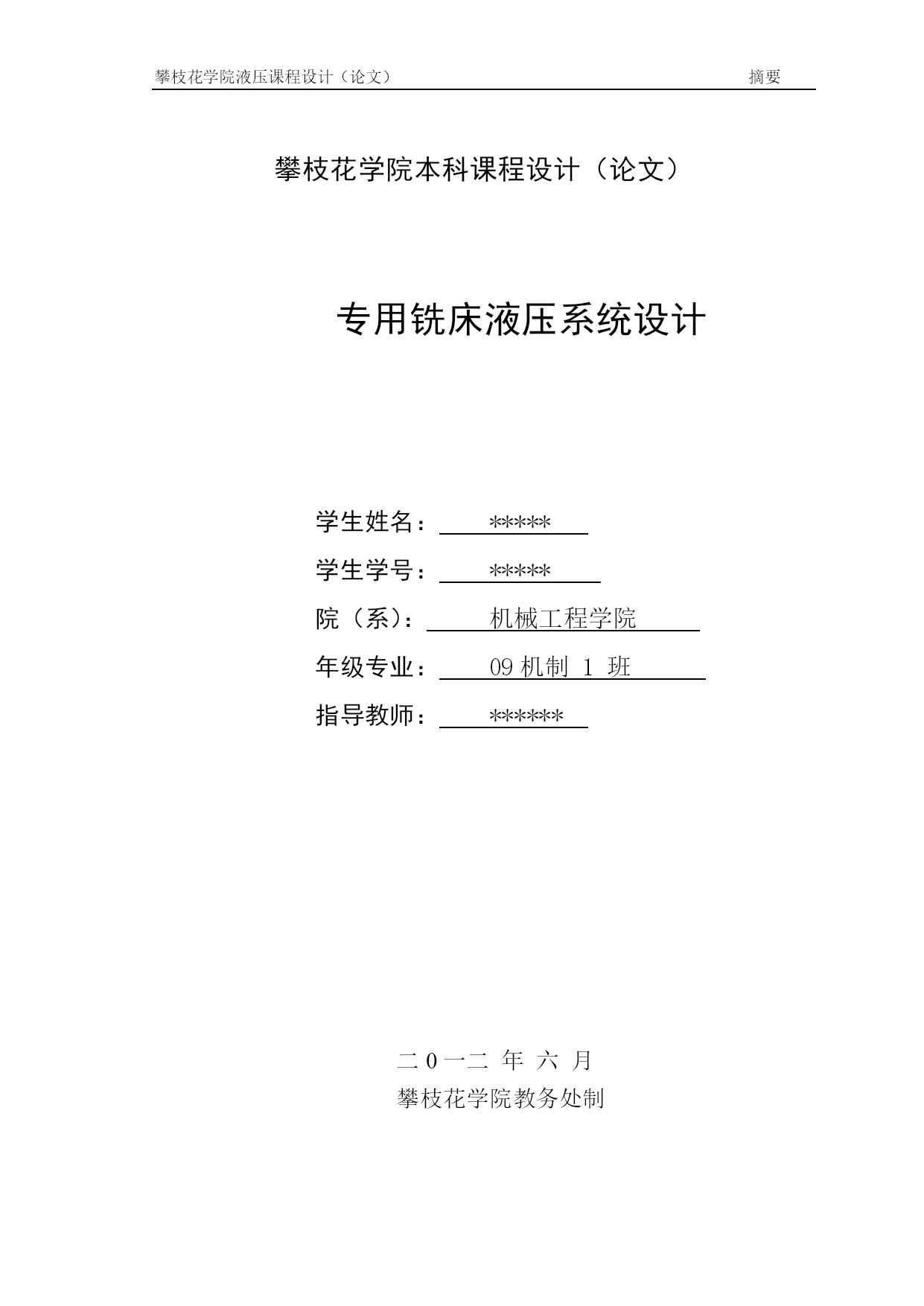

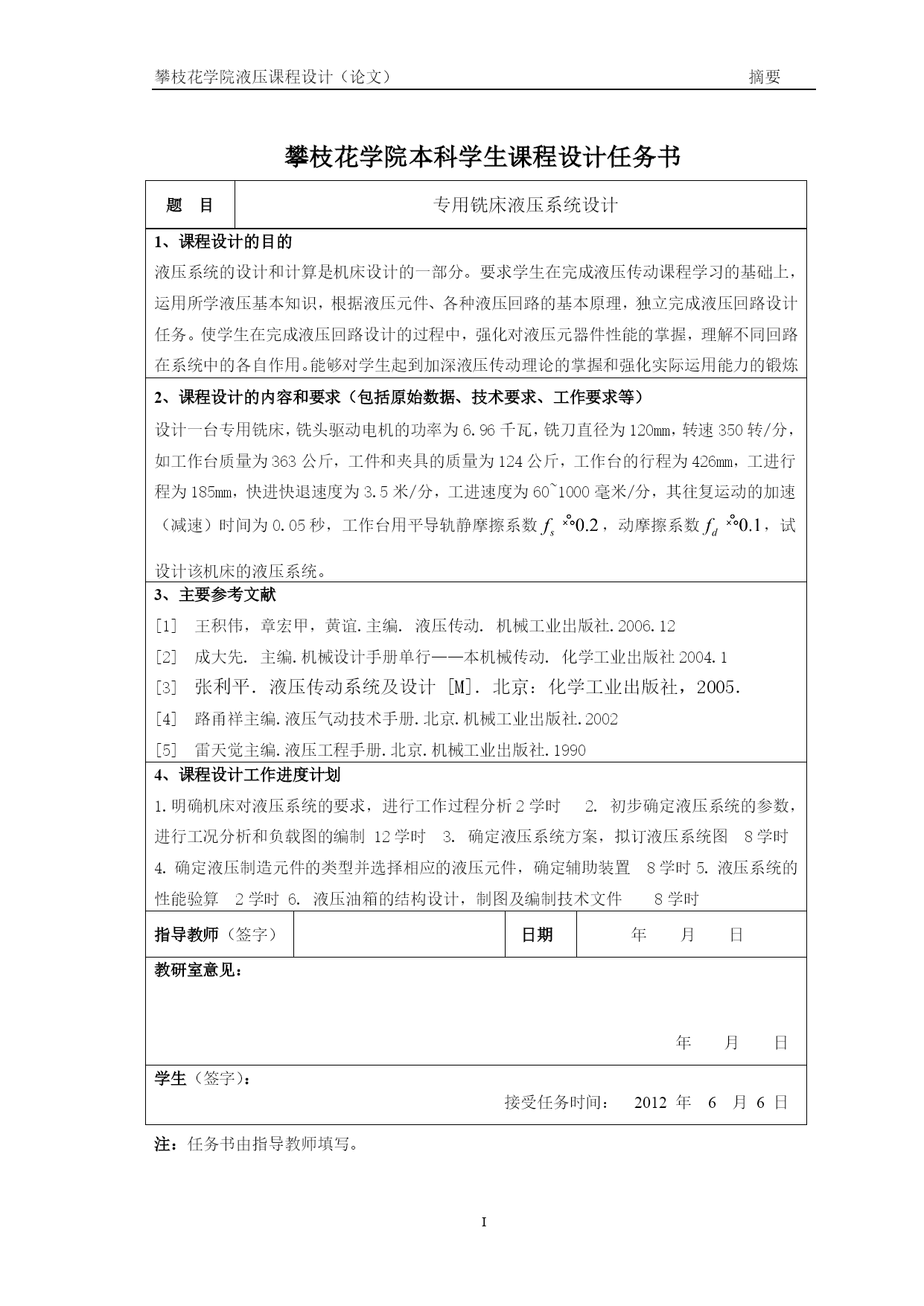

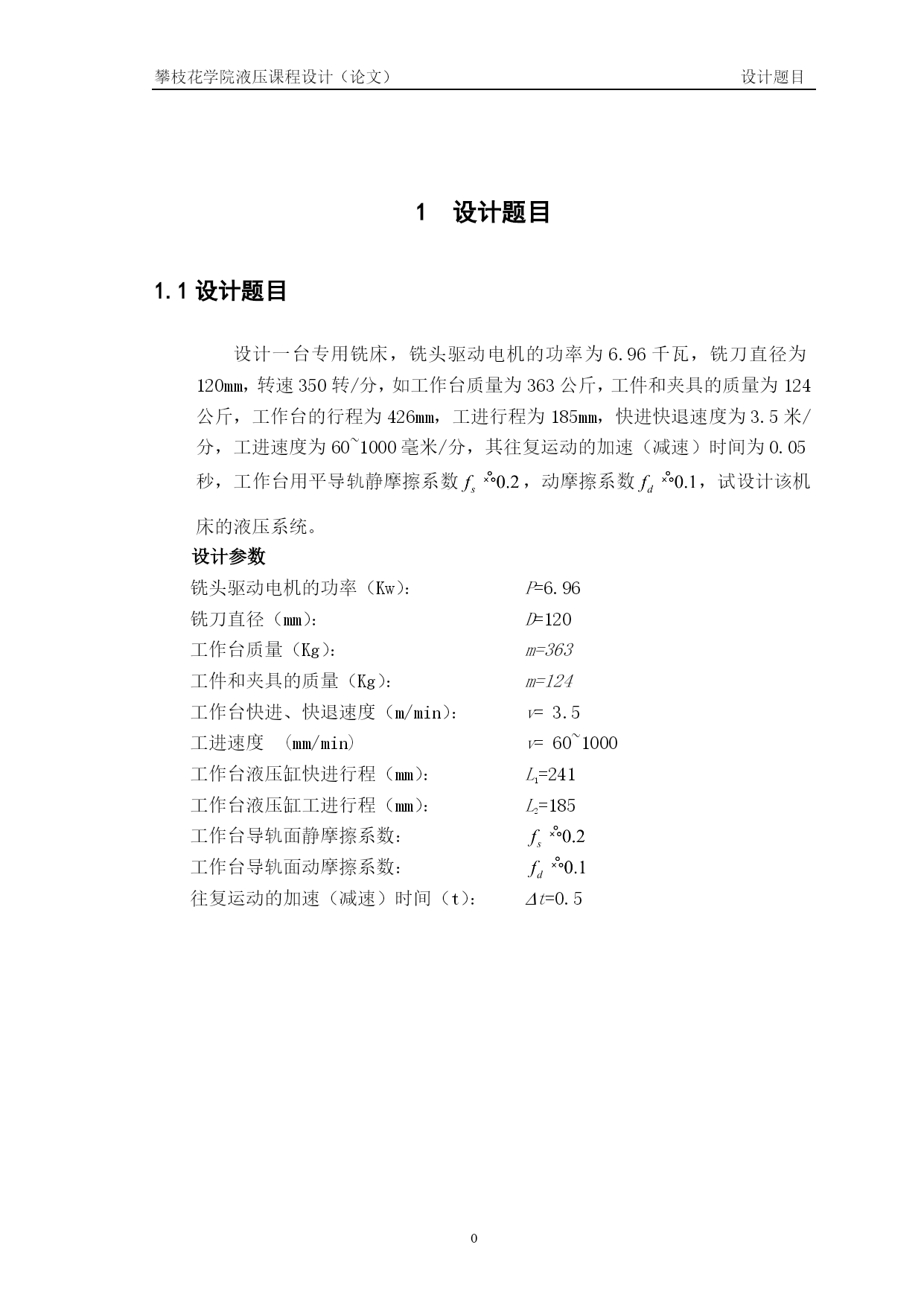

攀枝花学院液压课程设计（论文）摘要PAGEIII攀枝花学院液压课程设计（论文）ABSTRACT攀枝花学院本科课程设计（论文）专用铣床液压系统设计学生姓名：*****学生学号：*****院（系）：机械工程学院年级专业：09机制1班指导教师：******二0一二年六月攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目专用铣床液压系统设计1、课程设计的目的液压系统的设计和计算是机床设计的一部分。要求学生在完成液压传动课程学习的基础上，运用所学液压基本知识，根据液压元件、各种液压回路的基本原理，独立完成液压回路设计任务。使学生在完成液压回路设计的过程中，强化对液压元器件性能的掌握，理解不同回路在系统中的各自作用。能够对学生起到加深液压传动理论的掌握和强化实际运用能力的锻炼2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）设计一台专用铣床，铣头驱动电机的功率为6.96千瓦，铣刀直径为120mm，转速350转/分，如工作台质量为363公斤，工件和夹具的质量为124公斤，工作台的行程为426mm，工进行程为185mm，快进快退速度为3.5米/分，工进速度为60~1000毫米/分，其往复运动的加速（减速）时间为0.05秒，工作台用平导轨静摩擦系数，动摩擦系数，试设计该机床的液压系统。3、主要参考文献[1]王积伟，章宏甲，黄谊.主编.液压传动.机械工业出版社.2006.12[2]成大先.主编.机械设计手册单行——本机械传动.化学工业出版社2004.1[3]张利平．液压传动系统及设计[M]．北京：化学工业出版社，2005．[4]路甬祥主编.液压气动技术手册.北京.机械工业出版社.2002[5]雷天觉主编.液压工程手册.北京.机械工业出版社.19904、课程设计工作进度计划1.明确机床对液压系统的要求，进行工作过程分析2学时2.初步确定液压系统的参数，进行工况分析和负载图的编制12学时3.确定液压系统方案，拟订液压系统图8学时4.确定液压制造元件的类型并选择相应的液压元件，确定辅助装置8学时5.液压系统的性能验算2学时6.液压油箱的结构设计，制图及编制技术文件8学时指导教师（签字）日期年月日教研室意见：年月日学生（签字）：接受任务时间：2012年6月6日注：任务书由指导教师填写。课程设计（论文）指导教师成绩评定表题目名称评分项目分值得分评价内涵工作表现20%01学习态度6遵守各项纪律，工作刻苦努力，具有良好的科学工作态度。02科学实践、调研7通过实验、试验、查阅文献、深入生产实践等渠道获取与课程设计有关的材料。03课题工作量7按期圆满完成规定的任务，工作量饱满。能力水平35%04综合运用知识的能力10能运用所学知识和技能去发现与解决实际问题，能正确处理实验数据，能对课题进行理论分析，得出有价值的结论。05应用文献的能力5能独立查阅相关文献和从事其他调研；能提出并较好地论述课题的实施方案；有收集、加工各种信息及获取新知识的能力。06设计（实验）能力，方案的设计能力5能正确设计实验方案，独立进行装置安装、调试、操作等实验工作，数据正确、可靠；研究思路清晰、完整。07计算及计算机应用能力5具有较强的数据运算与处理能力；能运用计算机进行资料搜集、加工、处理和辅助设计等。08对计算或实验结果的分析能力（综合分析能力、技术经济分析能力）10具有较强的数据收集、分析、处理、综合的能力。成果质量45%09插图（或图纸）质量、篇幅、设计（论文）规范化程度5符合本专业相关规范或规定要求；规范化符合本文件第五条要求。10设计说明书（论文）质量30综述简练完整，有见解；立论正确，论述充分，结论严谨合理；实验正确，分析处理科学。11创新10对前人工作有改进或突破，或有独特见解。成绩指导教师评语指导教师签名：年月日摘要本次设计的是专用铣床的液压设计，专用铣床是根据工件加工需要，以液压传动为基础，配以少量专用部件组成的一种机床。在生产中液压专用铣床有着较大实用性，可以以液压传动的大小产生不同性质的铣床。此次设计主要是将自己所学的知识结合辅助材料运用到设计中，巩固和深化已学知识，掌握液压系统设计计算的一般步骤和方法，正确合理的确定执行机构，选用标准液压元件，能熟练的运用液压基本回路，组成满足基本性能要求的液压系统。在设计过程中最主要的是图纸的绘制，这不仅可以清楚的将所设计的内容完整的显示出来，还能看出所学知识是否已完全掌握了。整个设计过程主要分成六个部分：参数的选择、方案的制定、图卡的编制、专用铣床的设计、液压系统的设计以及最后有关的验算。主体部分基本在图的编制和液压系统的设计两部分中完成的。关键词：专用铣床
