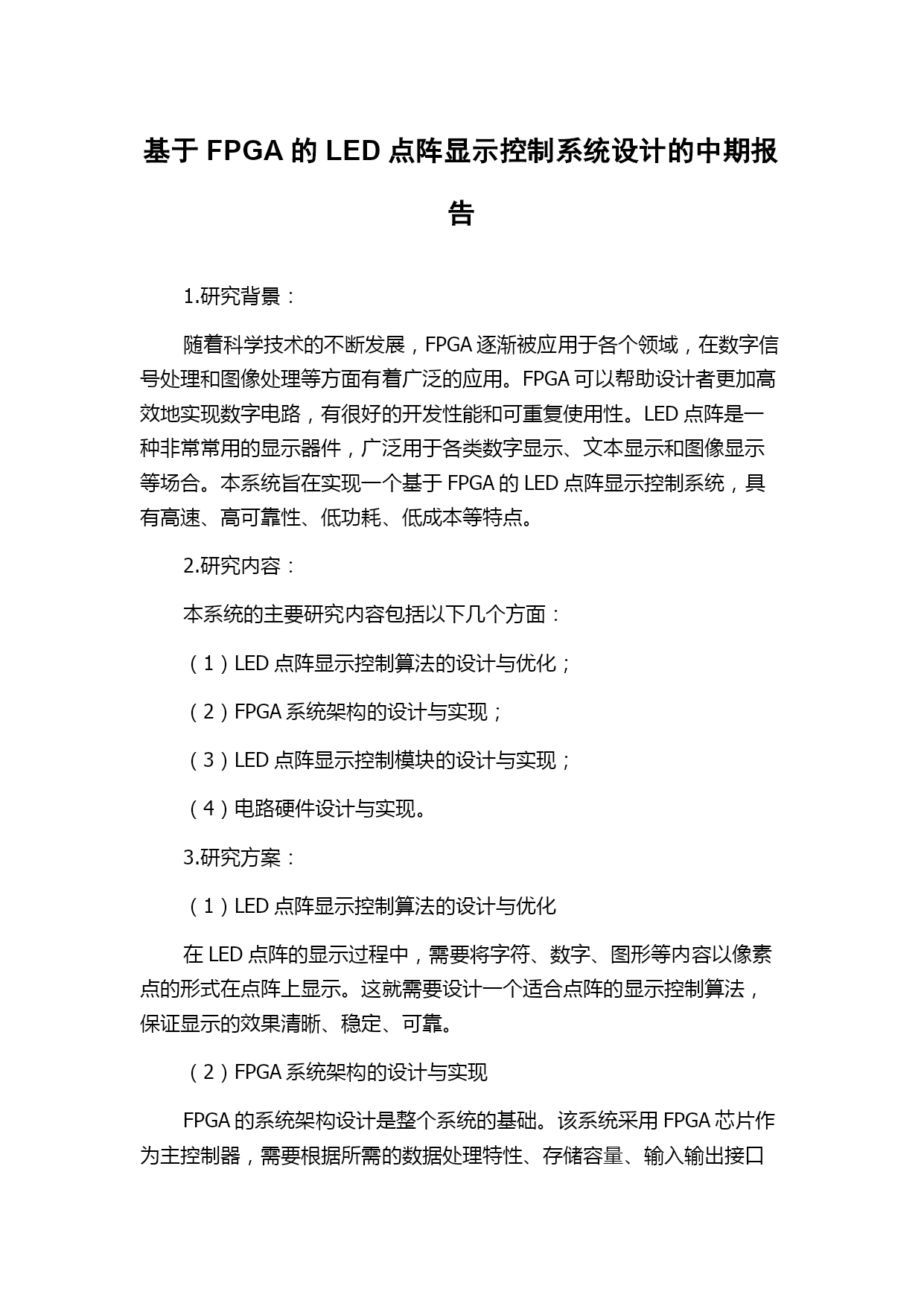

基于FPGA的LED点阵显示控制系统设计的中期报告1.研究背景：随着科学技术的不断发展，FPGA逐渐被应用于各个领域，在数字信号处理和图像处理等方面有着广泛的应用。FPGA可以帮助设计者更加高效地实现数字电路，有很好的开发性能和可重复使用性。LED点阵是一种非常常用的显示器件，广泛用于各类数字显示、文本显示和图像显示等场合。本系统旨在实现一个基于FPGA的LED点阵显示控制系统，具有高速、高可靠性、低功耗、低成本等特点。2.研究内容：本系统的主要研究内容包括以下几个方面：（1）LED点阵显示控制算法的设计与优化；（2）FPGA系统架构的设计与实现；（3）LED点阵显示控制模块的设计与实现；（4）电路硬件设计与实现。3.研究方案：（1）LED点阵显示控制算法的设计与优化在LED点阵的显示过程中，需要将字符、数字、图形等内容以像素点的形式在点阵上显示。这就需要设计一个适合点阵的显示控制算法，保证显示的效果清晰、稳定、可靠。（2）FPGA系统架构的设计与实现FPGA的系统架构设计是整个系统的基础。该系统采用FPGA芯片作为主控制器，需要根据所需的数据处理特性、存储容量、输入输出接口等方面的要求，设计一个具有高性能、高可靠性的FPGA系统。同时，还要考虑到系统的易用性和扩展性，以便能够进行后续的软硬件开发。（3）LED点阵显示控制模块的设计与实现在FPGA系统中，LED点阵控制模块是实现点阵显示的核心部件。该模块需要完成对显示数据的解码、调制和显示等功能，从而实现数据的高速显示和适当的灰度控制。（4）电路硬件设计与实现本系统采用了一些简单、低成本的电路器件，如CMOS电路、电源模块等，以实现FPGA系统的电源供给、信号适应、时钟稳定等功能。同时，还需要对整个电路进行PCB设计和布线，以确保信号的稳定、可靠。4.进度计划：本系统的进度计划如下：（1）第一阶段：文献查阅和理论分析，了解已有的FPGA与LED点阵控制技术，并确定系统的技术路线和研究思路。（2）第二阶段：系统架构设计，包括FPGA系统中各个模块的框架设计和硬件资源分配，并完成相应的方案设计和评估。（3）第三阶段：电路硬件设计，完成相应的电路模块和机械结构设计，同时进行模型验证和优化。（4）第四阶段：FPGA系统实现，包括FPGA系统中各个模块的软硬件设计与开发，以及相应的测试和调试。（5）第五阶段：系统整合与测试，完成系统的整体调试与测试，检验系统功能与性能符合设计要求。5.预期成果：通过本研究，预期能够完成以下成果：（1）实现一个基于FPGA的LED点阵显示控制系统，可以实现字符、数字、图形等各种形式的显示。（2）优化算法和硬件设计，以提升系统性能和效率，达到快速、低成本、低功耗、高可靠性的要求。（3）通过测试和验证，证明系统的性能和功能，为该领域的研究和应用提供参考。
