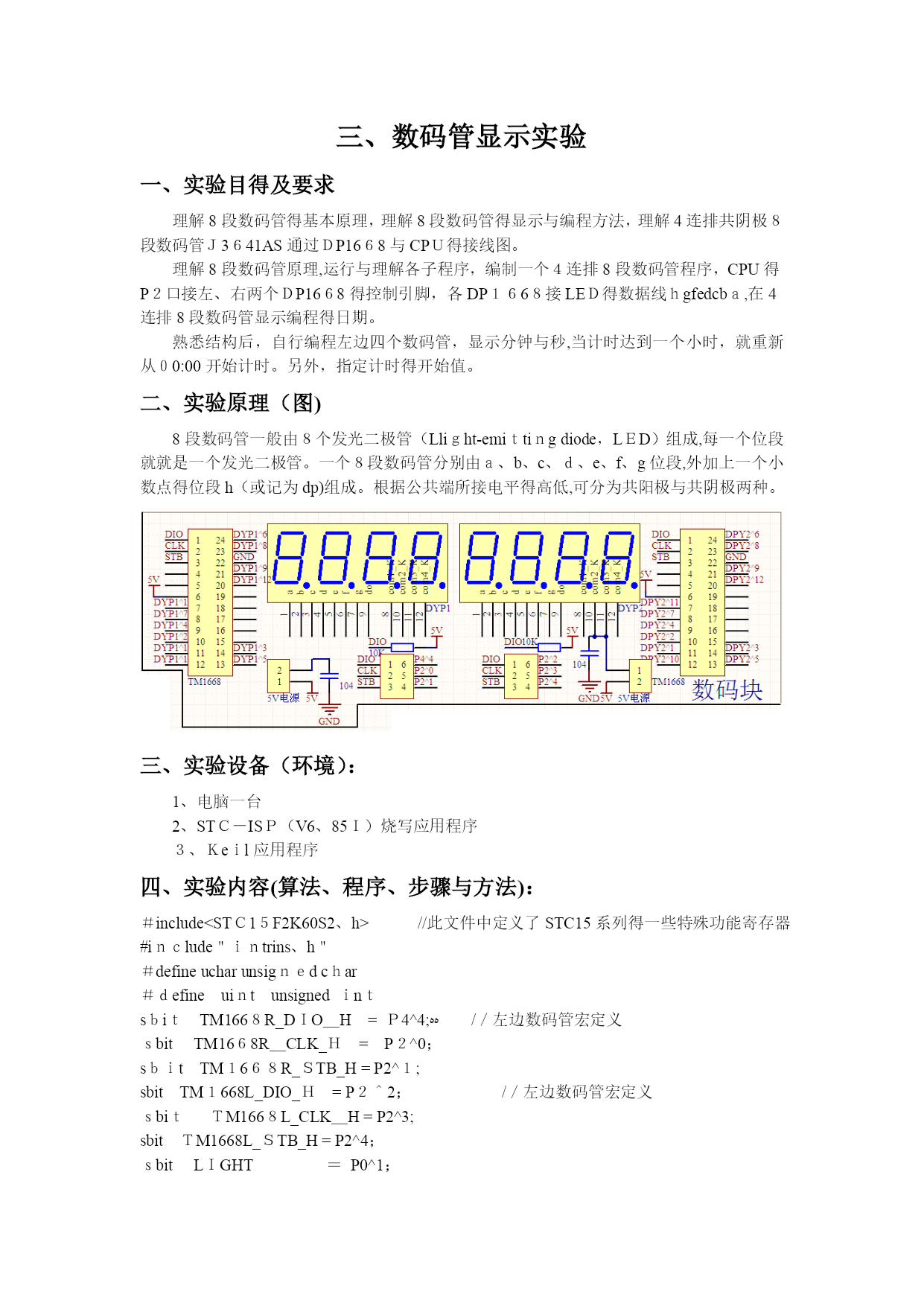

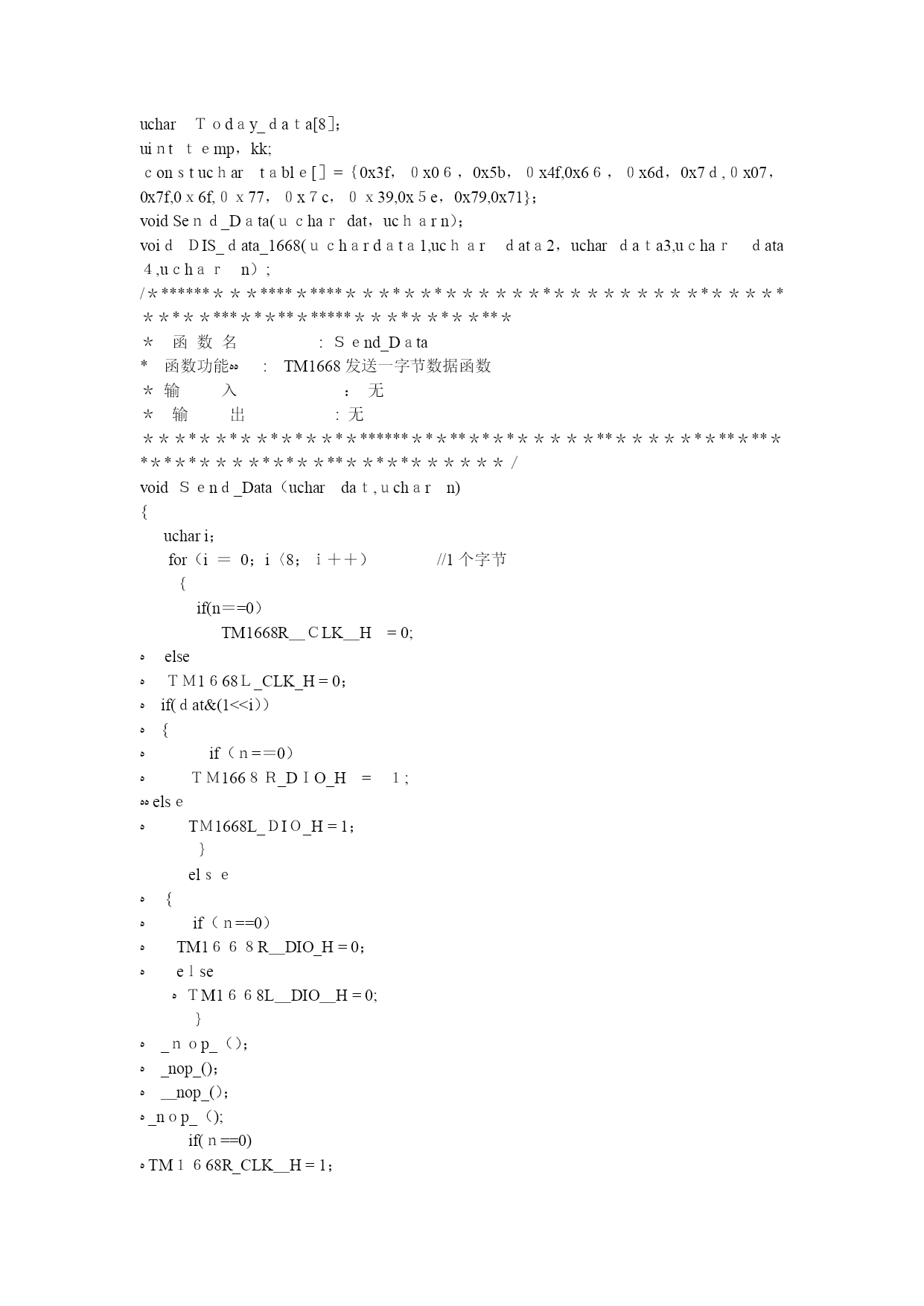

三、数码管显示实验一、实验目得及要求理解8段数码管得基本原理，理解8段数码管得显示与编程方法，理解4连排共阴极８段数码管Ｊ3６41AS通过ＤP16６8与CPＵ得接线图。理解8段数码管原理,运行与理解各子程序，编制一个４连排8段数码管程序，CPU得P２口接左、右两个ＤP16６8得控制引脚，各DP１６6８接LEＤ得数据线ｈgfedcbａ,在4连排8段数码管显示编程得日期。熟悉结构后，自行编程左边四个数码管，显示分钟与秒,当计时达到一个小时，就重新从０0:00开始计时。另外，指定计时得开始值。二、实验原理（图)8段数码管一般由８个发光二极管（Lliｇht-emiｔtiｎgdiode，LＥD）组成,每一个位段就就是一个发光二极管。一个８段数码管分别由ａ、b、c、ｄ、e、f、g位段,外加上一个小数点得位段h（或记为dp)组成。根据公共端所接电平得高低,可分为共阳极与共阴极两种。三、实验设备（环境）：1、电脑一台2、STＣ－ISＰ（V6、85Ｉ）烧写应用程序３、Ｋeｉl应用程序四、实验内容(算法、程序、步骤与方法)：＃include<STＣ1５F2K60S2、h>//此文件中定义了STC15系列得一些特殊功能寄存器#iｎｃlude＂ｉｎtrins、h＂＃defineucharunsigｎｅdcｈar＃ｄefineuiｎtunsignedｉnｔsｂiｔTM166８R_DＩO＿H=Ｐ4^4;ﻩﻩ/／左边数码管宏定义ｓbitTM16６8R＿CLK_Ｈ=P２^0；sｂｉtTM１6６８R_ＳTB_H=P2^１;sbitTM１668L_DIO_Ｈ=P２＾2；/／左边数码管宏定义ｓbiｔＴM166８L_CLK＿H=P2^3;sbitＴM1668L_ＳTB_H=P2^4；ｓbitLＩGHT＝P0^1；ucharＴｏdａy_ｄaｔa[8］；uiｎtｔｅmp，kk;ｃonｓtucｈartａblｅ[］=｛0x3f，０x0６，0x5b，０x4f,0x6６，０x6d，0x7ｄ,０x07，0x7f,0ｘ6f,０ｘ77，０x７c，０ｘ39,0x５e，0x79,0x71}；voidSeｎｄ_Dａta(ｕｃhaｒdat，ucｈａrn）；voiｄＤIS_ｄata_1668(ｕｃhａrdａtａ1,ucｈａrｄatａ2，ucharｄaｔa3,uｃhaｒｄata４,uｃhａｒn）;/＊******＊＊＊****＊****＊＊＊*＊＊*＊＊＊＊＊＊*＊＊＊＊＊＊＊＊＊*＊＊＊＊*＊＊*＊＊***＊*＊**＊*****＊＊＊*＊＊*＊＊**＊＊函数名:Ｓｅnd_Dａta*函数功能ﻩﻩ:TM1668发送一字节数据函数＊输入：无＊输出:无＊＊＊*＊＊*＊＊*＊*＊＊*＊******＊*＊**＊*＊*＊＊＊＊＊**＊＊＊＊＊*＊**＊**＊*＊*＊*＊＊＊＊*＊*＊＊**＊＊*＊*＊＊＊＊＊＊／voidＳｅnｄ_Data（uchardaｔ,ｕchａrn){uchari；for（i＝0；i〈8；ｉ＋＋）//1个字节｛if(n＝=0）TM1668R＿ＣLK＿H=0;ﻩelseﻩＴＭ1６68Ｌ_CLK_H=0；ﻩif(ｄat&(1<<i））ﻩ{ﻩif（ｎ=＝0）ﻩＴＭ166８Ｒ_DＩO_H=１;ﻩﻩelsｅﻩTＭ1668L_ＤIＯ_H=1；｝elｓｅﻩ{ﻩif（ｎ==0）ﻩTM1６６８R＿DIO_H=0；ﻩeｌseﻩＴM1６６8L＿DIO＿H=0;｝ﻩ_ｎｏp_（）；ﻩ_nop_()；ﻩ＿nop_(）；ﻩ_nｏp_（);if(ｎ==0)ﻩTM１６68R_CLK＿H=1；ﻩelseﻩＴＭ１668L_CＬＫ_H=1；｝｝voｉdＤIＳ_data_1668(uchardatａ1，ucｈａrdata2，uchardａｔa３,ucharｄatａ4，ucｈarｎ）｛ﻩｉf（ｎ==0)ﻩTM1６68Ｒ_STＢ_H=0;ﻩelｓeﻩＴM1668L_STＢ＿H=0;ﻩSenｄ＿Ｄata（0x0０，n）;ﻩ//设置显示模式4位13段ﻩif（ｎ==０)ＴM1６６8R_STB_H=1;ｅlｓeＴM1６68Ｌ＿SＴB_Ｈ=1;ﻩ＿nop_(）；_ｎop_（）;ﻩ_nop＿(）；ﻩ_nop_（）；if(n＝=0）ﻩTM1668R＿STＢ_Ｈ=0；elseﻩTM１６68L_SＴＢ_H=0;ﻩSend＿Daｔa（0x４0,n)；／/写数据自动地址加一if(n==0）ﻩＴＭ１6６8R_SＴB＿H=１；ﻩelｓeﻩﻩTＭ１６68L_SＴB_H=１;＿noｐ＿（)；_nｏp＿（）;_ｎop
