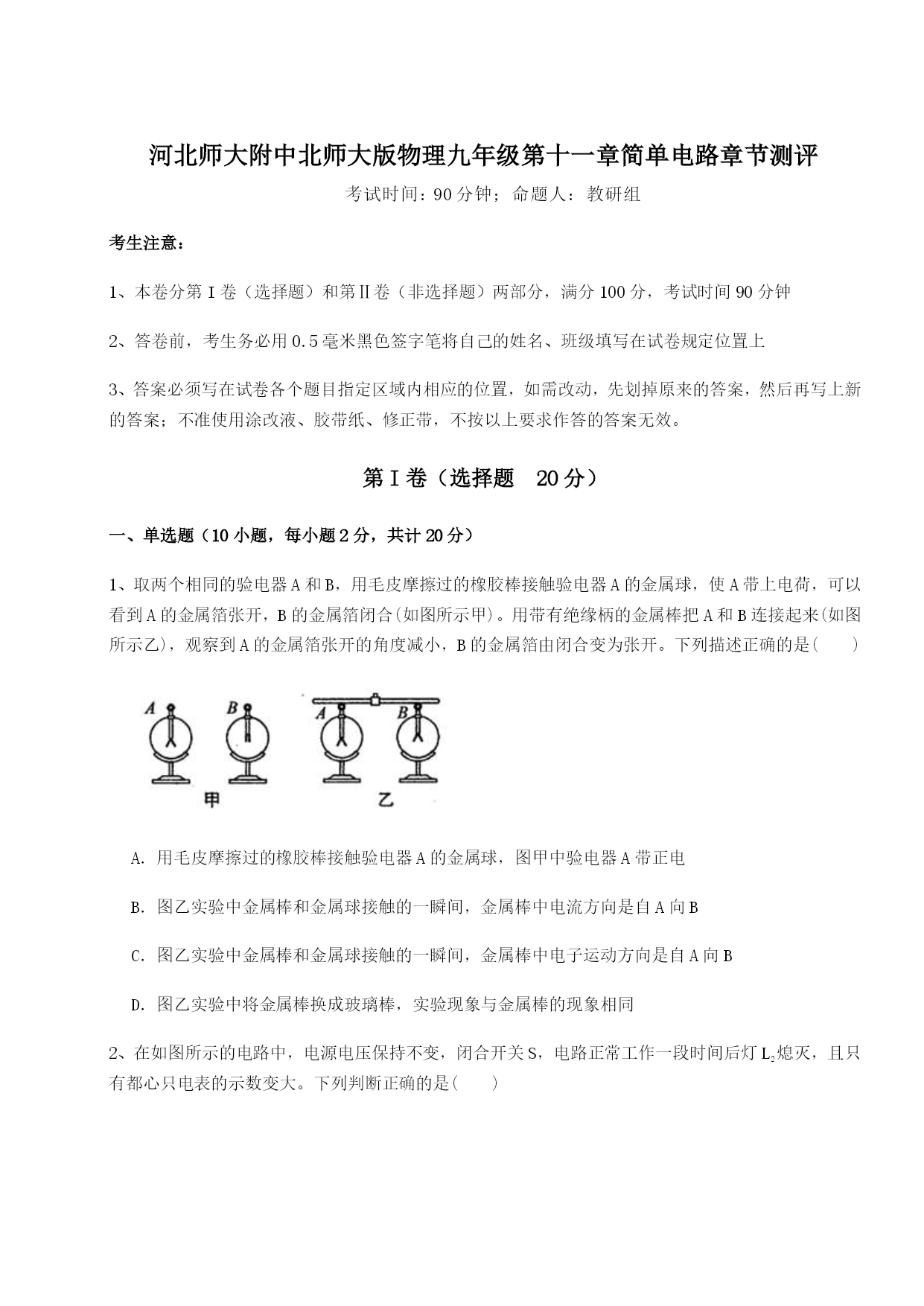

河北师大附中北师大版物理九年级第十一章简单电路章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合(如图所示甲)。用带有绝缘柄的金属棒把A和B连接起来(如图所示乙)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是()A．用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带正电B．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电流方向是自A向BC．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电子运动方向是自A向BD．图乙实验中将金属棒换成玻璃棒，实验现象与金属棒的现象相同2、在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有都心只电表的示数变大。下列判断正确的是()A．L1短路，电压表的示数变小B．L1断路，电流表的示数变大C．L2短路，电压表的示数变大D．L2断路，电压表的示数变大3、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．4、下列选项中，正确的是（）A．人体安全电压为36VB．手电筒正常工作时电流约10AC．新能源汽车的效率可达100%D．10个电子所带电荷量为1.6×10-18C5、如图所示，和是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A．段的电阻小于段的电阻B．这两段金属导体中的电流是由正电荷定向移动形成的C．段两端的电压大于段两端的电压D．若将段材料换成铜，其他条件不变，这两段导体的总电阻将变大6、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（）A．电路完好无故障B．L1灯丝断了C．L2灯丝断了D．L3灯座处发生了短路7、新材料对人类社会发展有很大的作用。下列物质的应用与其物理属性相符的是（）A．半导体材料硅广泛应用于电子产品中，是因为硅的导电性好B．超导材料用于制作电饭锅的发热体，可提高发热效率C．运载火箭采用液态氢作燃料，因液态氢具有较大的热值D．汽车用防冻液作冷却剂，可提高燃料的利用率8、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（）A．B．C．D．9、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．10、在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（）A．电压表没有并联在电路中B．用电压表测电流了C．“+”、“﹣”接线柱接反了D．电压表坏了第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是V.2、如甲所示电路中，当开关S闭合后，电流表A1和A2的指针偏转如乙图和丙图，其中电流表A1测量的是通过的电流，电流表A1和A2的读数分别为A和A，则L2的电流值为A。3、滑动变阻器是靠改变电阻丝在电路中的，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变。4、被摩擦过的甲棒与被丝绸摩擦过的玻璃棒相互排斥，则甲棒带电荷。家庭和实验室里常用的温度计是根据体的热胀冷缩的规律制成的。水在℃时密度最大。要让自行车更快地停下来，可以用力捏闸，这是过增大来增大轮与闸之间的摩擦力。5、如图所示的电路中，要使L1、L2并联在电路中，只能闭合开关。要使L1、L2串联在电路中，只能闭合开关。为了防止电路出现短路，不能同时闭合开关。6、在如图
