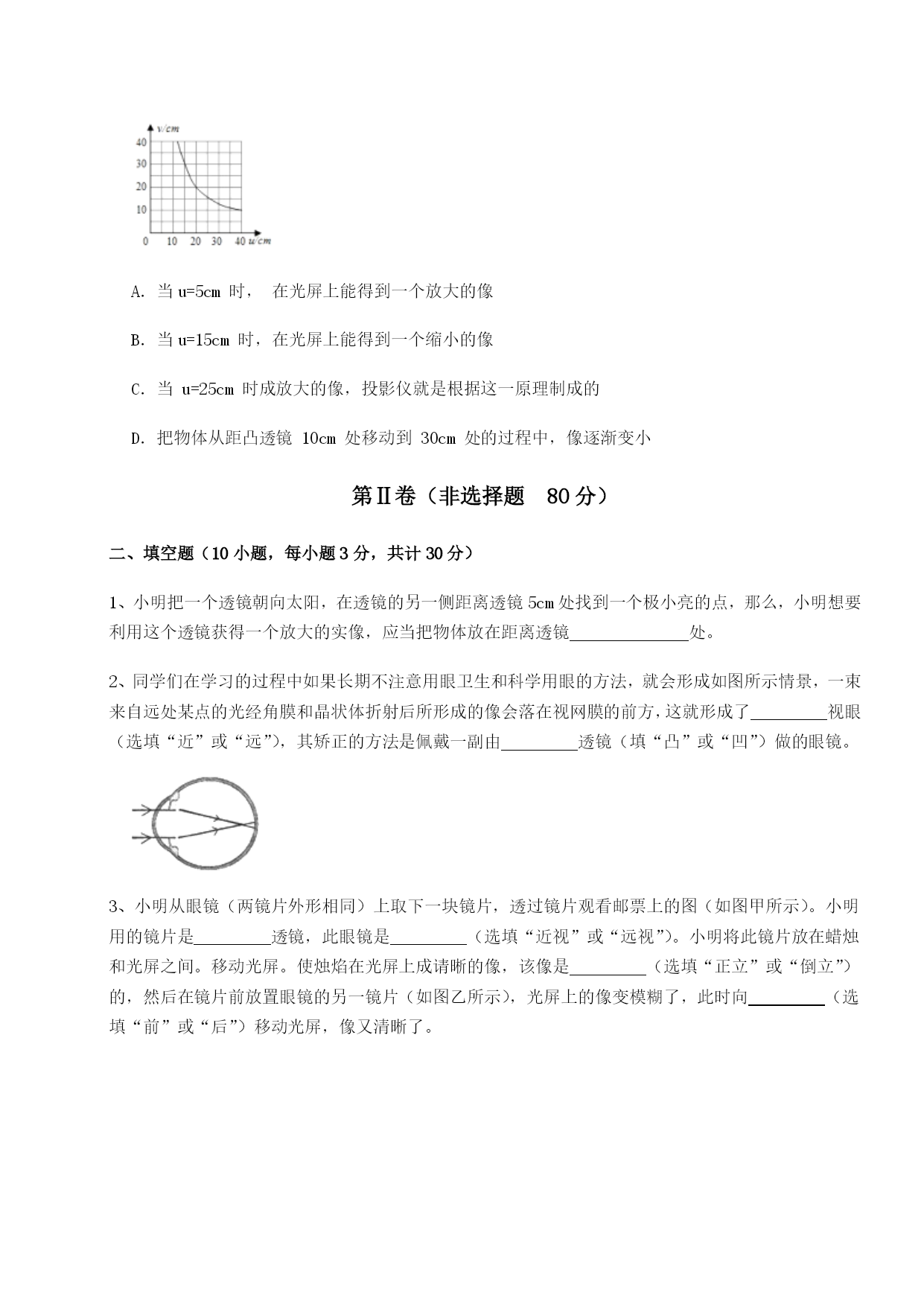

黑龙江七台河勃利县物理北师大版八年级（下册）常见的光学仪器专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、透镜在我们的生活、学习中应用广泛，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距2、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．3、我市在重要的位置都安装了“电子眼”，形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远，所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同4、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件5、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像6、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．7、将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑；若把一个物体放在此凸透镜前50cm处，则可在凸透镜的另一侧得到一个：（）A．倒立、放大的实像B．正立、放大的虚像C．倒立、等大的实像D．倒立、缩小的实像8、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．9、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像10、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明把一个透镜朝向太阳，在透镜的另一侧距离透镜5cm处找到一个极小亮的点，那么，小明想要利用这个透镜获得一个放大的实像，应当把物体放在距离透镜处。2、同学们在学习的过程中如果长期不注意用眼卫生和科学用眼的方法，就会形成如图所示情景，一束来自远处某点的光经角膜和晶状体折射后所形成的像会落在视网膜的前方，这就形成了视眼（选填“近”或“远”），其矫正的方法是佩戴一副由透镜（填“凸”或“凹”）做的眼镜。3、小明从眼镜（两镜片外形相同）上取下一块镜片，透过镜片观看邮票上的图（如图甲所示）。小明用的镜片是透镜，此眼镜是（选填“近视”或“远视”）。小明将此镜片放在蜡烛和光屏之间。移动光屏。使烛焰在光屏上成请晰的像，该像是（选填“正立”或“倒立”）的，然后在镜片前放置眼镜的另一镜片（如图乙所示），光屏上的像变模糊了，此时向（选填“前”或“后”）移动光屏，像又清晰了。4、如图所示，来自物点A的光线经过眼睛的晶状体成像在视网膜后面的B点．要使像靠近视网膜，物点A应该向（选填“左”或“右”）移动；要使像成在视网膜上，应佩戴一个合适的透镜制成的眼镜．5、为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于透镜成倒立、的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐（选填“变大”、“变小”或“不变”）．6、(1)如图所示，一束光从空气斜射到某液面上发生反射和
