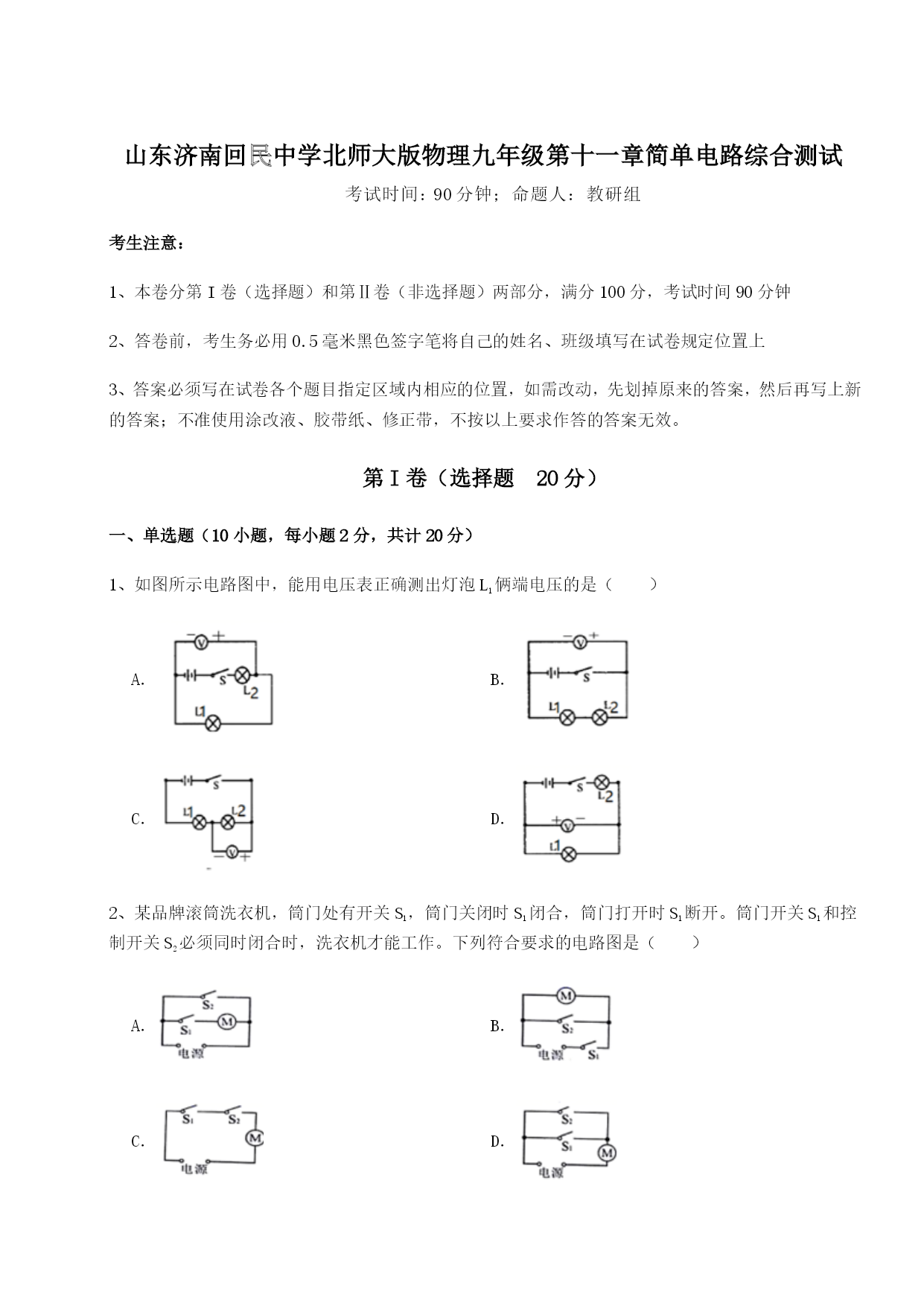

山东济南回民中学北师大版物理九年级第十一章简单电路综合测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．2、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（）A．B．C．D．3、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（）A．I甲＝I乙U甲＞U乙B．I甲＝I乙U甲＜U乙C．I甲＜I乙U甲＞U乙D．I甲＜I乙U甲＝U乙4、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（）A．正电荷B．负电荷C．不带电D．以上三种都有可能5、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对6、疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（）A．B．C．D．7、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（）A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的B．电动汽车充电时将电能转化为机械能C．电动汽车加速行驶时，电动汽车的惯性增大D．电动汽车静止时，所受的重力和支持力是一对平衡力8、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（）A．带负电B．带正电C．不带电D．可能带负电，可能不带电9、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．10、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（）A．S1、S2断开，S3闭合B．S3断开，S1、S2闭C．S1、S3断开，S2闭合D．S2断开，S1、S3闭合第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、手持用丝绸摩擦过的玻璃棒，靠近被吊起的另一个玻璃棒，发现如图所示的运动情况，则被吊起的玻璃棒（选填“带正电”、“带负电”或“不带电”）。玻璃棒是（选填“导体”或“绝缘体”）。2、如图所示，若闭合开关S，电路将路（选填“断”、“短”或“通”）．若要使电路中的两灯L1和L2串联，则应拆除一根导线（选填“a”、“b”或“c”）．若要使电路中的两灯L1和L2并联，则改变一根导线（选填“a”、“b”或“c”）的接法即可．3、如图所示电路，电流表A1测量的是通过灯的电流，如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为A．4、如图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为联，你所判断的依据是。5、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω。6、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数之比，此时、的电压之比；若甲、乙均为电压表时，闭合开关S，则甲、乙两电压表的读数之比。7、如图所示电路，闭合开关后，电压表的指针位置如图所示，则电压表的示数为V。一段时间后，电压表有示数且接近电源电压，电流表无示数，则故障可能是小灯泡（选填“断路”或“短路”）；若电压表无示数，电流表有示数，则故障原因可能是小灯泡（选填“断路”或“短路”）。8、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为A，通过灯L1的电流
