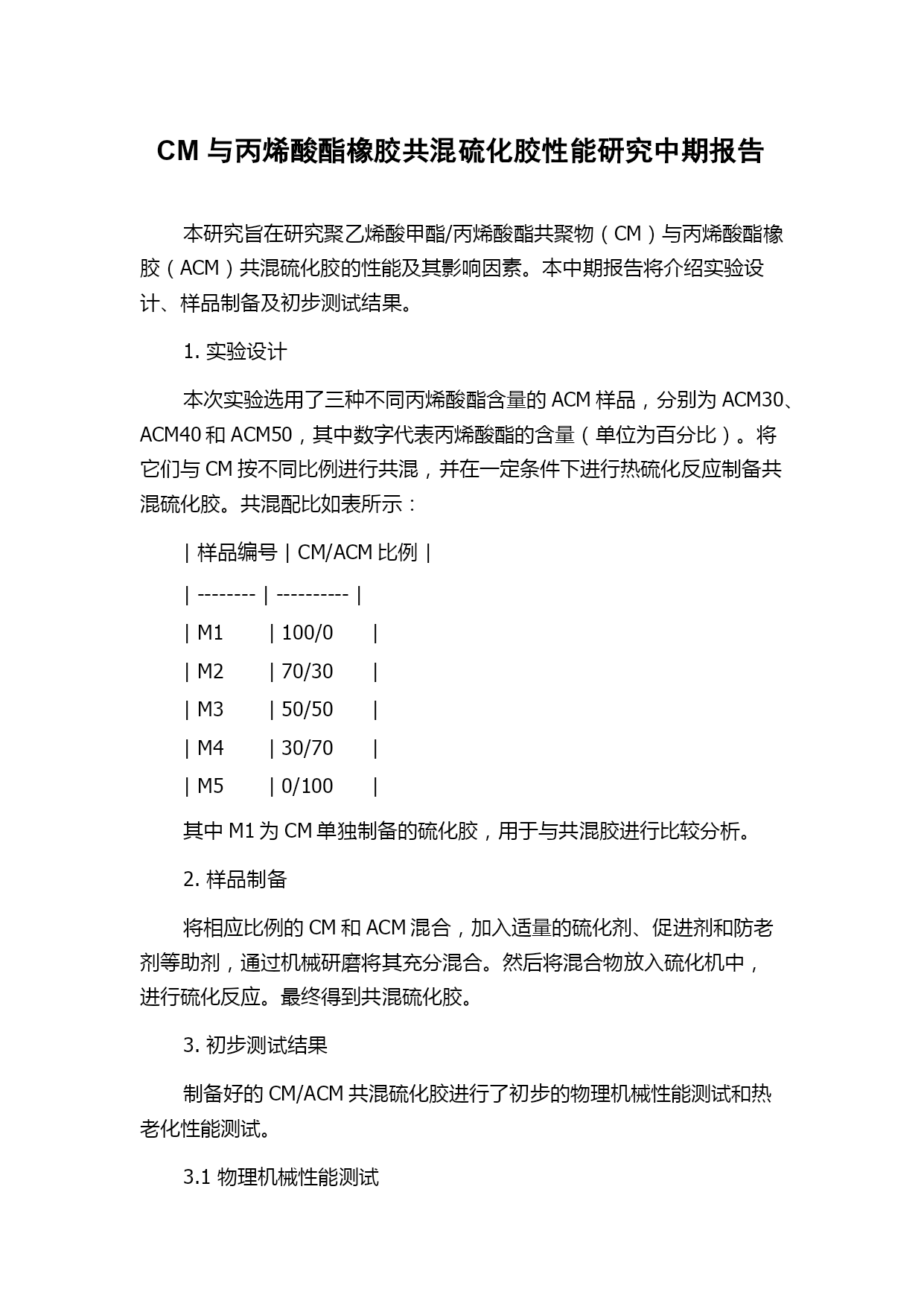

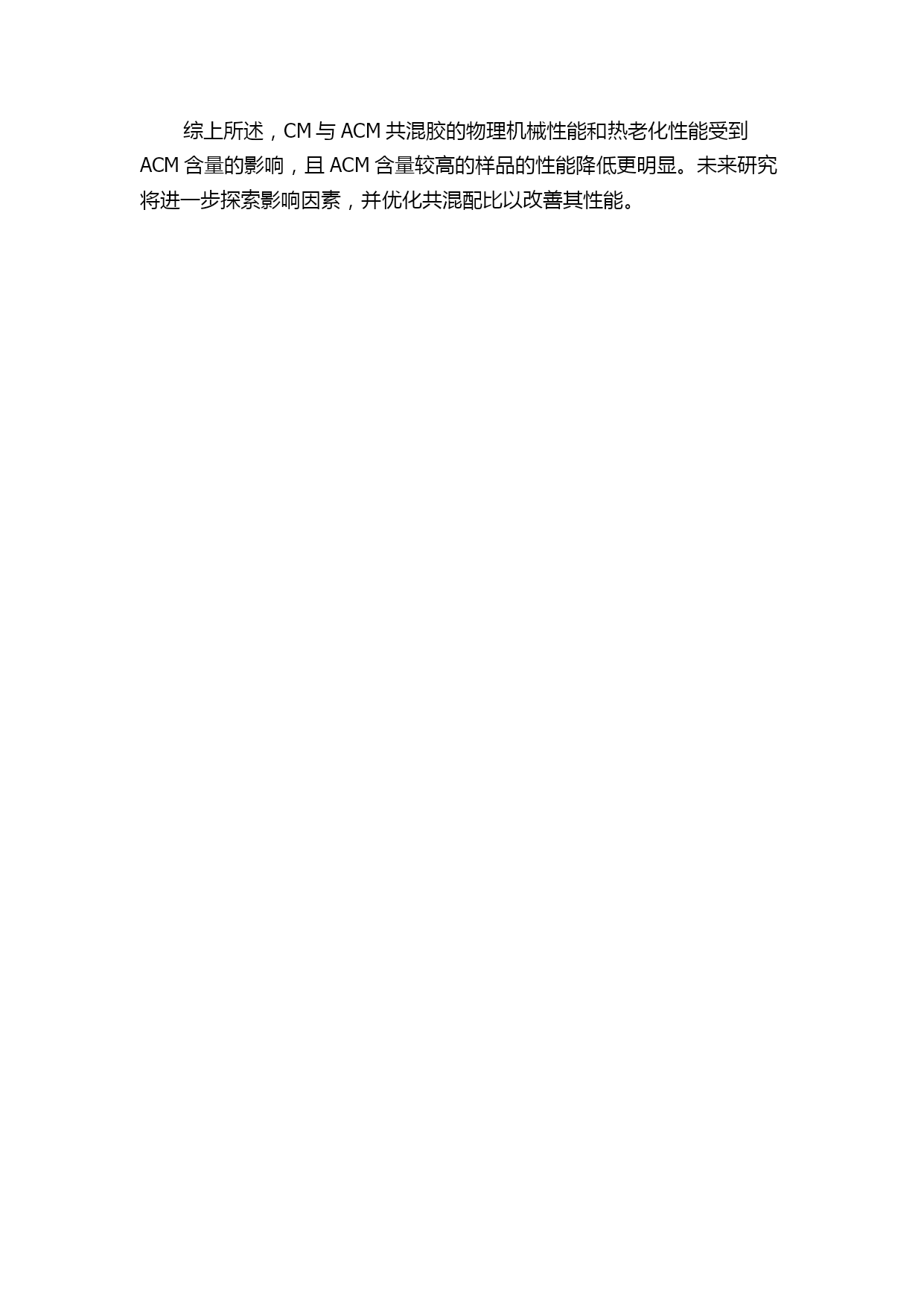

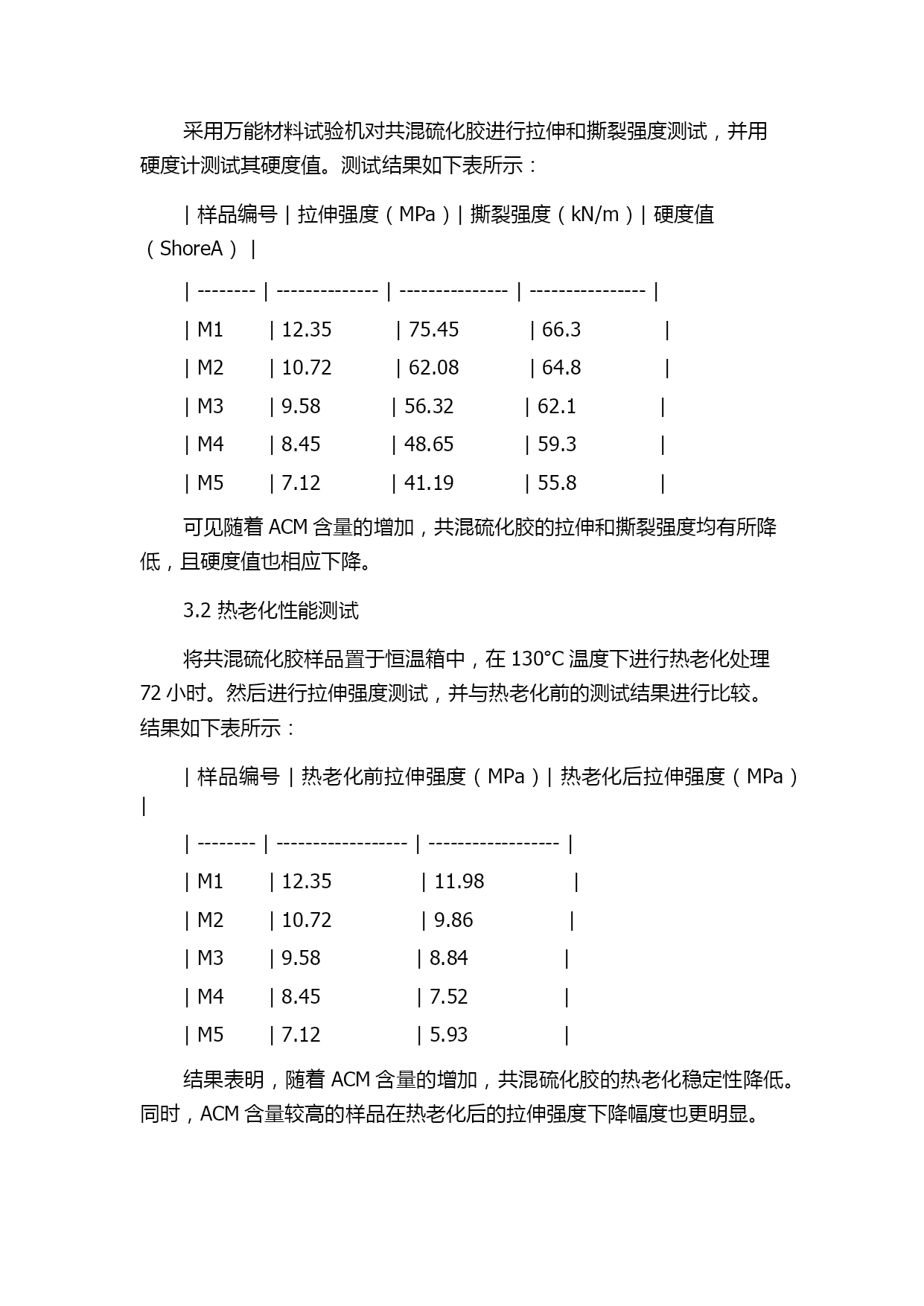

CM与丙烯酸酯橡胶共混硫化胶性能研究中期报告本研究旨在研究聚乙烯酸甲酯/丙烯酸酯共聚物（CM）与丙烯酸酯橡胶（ACM）共混硫化胶的性能及其影响因素。本中期报告将介绍实验设计、样品制备及初步测试结果。1.实验设计本次实验选用了三种不同丙烯酸酯含量的ACM样品，分别为ACM30、ACM40和ACM50，其中数字代表丙烯酸酯的含量（单位为百分比）。将它们与CM按不同比例进行共混，并在一定条件下进行热硫化反应制备共混硫化胶。共混配比如表所示：|样品编号|CM/ACM比例||--------|----------||M1|100/0||M2|70/30||M3|50/50||M4|30/70||M5|0/100|其中M1为CM单独制备的硫化胶，用于与共混胶进行比较分析。2.样品制备将相应比例的CM和ACM混合，加入适量的硫化剂、促进剂和防老剂等助剂，通过机械研磨将其充分混合。然后将混合物放入硫化机中，进行硫化反应。最终得到共混硫化胶。3.初步测试结果制备好的CM/ACM共混硫化胶进行了初步的物理机械性能测试和热老化性能测试。3.1物理机械性能测试采用万能材料试验机对共混硫化胶进行拉伸和撕裂强度测试，并用硬度计测试其硬度值。测试结果如下表所示：|样品编号|拉伸强度（MPa）|撕裂强度（kN/m）|硬度值（ShoreA）||--------|--------------|---------------|----------------||M1|12.35|75.45|66.3||M2|10.72|62.08|64.8||M3|9.58|56.32|62.1||M4|8.45|48.65|59.3||M5|7.12|41.19|55.8|可见随着ACM含量的增加，共混硫化胶的拉伸和撕裂强度均有所降低，且硬度值也相应下降。3.2热老化性能测试将共混硫化胶样品置于恒温箱中，在130°C温度下进行热老化处理72小时。然后进行拉伸强度测试，并与热老化前的测试结果进行比较。结果如下表所示：|样品编号|热老化前拉伸强度（MPa）|热老化后拉伸强度（MPa）||--------|------------------|------------------||M1|12.35|11.98||M2|10.72|9.86||M3|9.58|8.84||M4|8.45|7.52||M5|7.12|5.93|结果表明，随着ACM含量的增加，共混硫化胶的热老化稳定性降低。同时，ACM含量较高的样品在热老化后的拉伸强度下降幅度也更明显。综上所述，CM与ACM共混胶的物理机械性能和热老化性能受到ACM含量的影响，且ACM含量较高的样品的性能降低更明显。未来研究将进一步探索影响因素，并优化共混配比以改善其性能。
