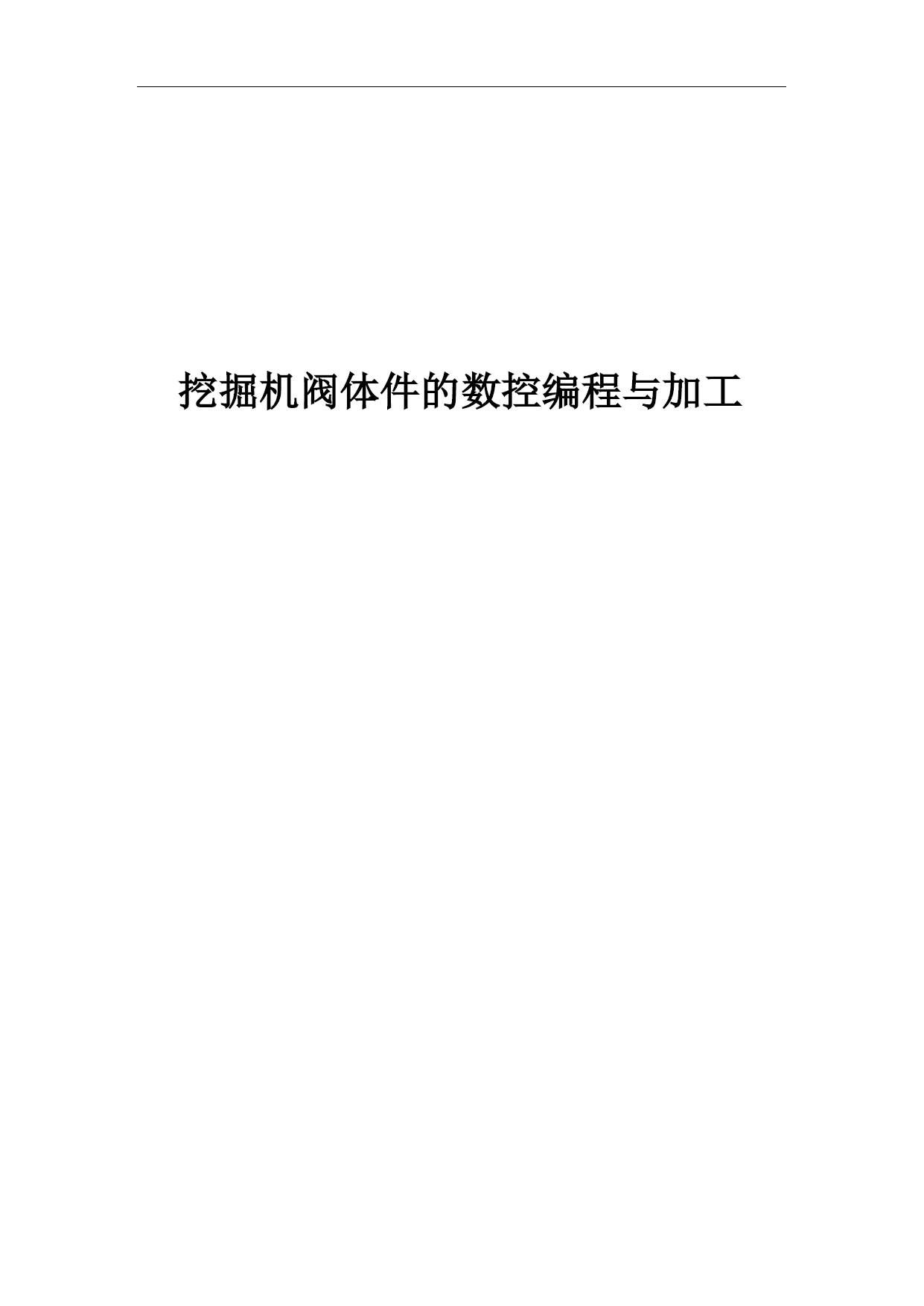

挖掘机阀体件的数控编程与加工4【摘要】通过对“挖掘机阀体件”零件的数控编程与加工，使自己对FUNAK系统数控车床加工零件的编程技巧和加工工艺有了更深入理解，加工的精确度不断提高，同时通过该零件加工使自己动手能力得到了很大程度的提升。文章论述了“挖掘机阀体件”的数控编程与加工工艺。【关键词】：挖掘机阀体件、数控编程、加工工艺目录引言…………………………………………………………………………………1“CF-60AFUNAK数控车床”简介……………………………………………2（一）、FUNAK数控车床的分类……………………………………………………2(二）、FUNAK数控车床的功能……………………………………………………2(三）、数控车床的特点……………………………………………………………2（四）、CF-60A数控车床介绍………………………………………………………3二、“挖掘机阀体件”的工艺分析与数控加工………………………………………4（一）、零件图………………………………………………………………………4（二）、工艺分析及操作要点………………………………………………………4（三）、加工工艺卡片………………………………………………………………6（四）、加工程序……………………………………………………………………12附录…………………………………………………………………………………13小结…………………………………………………………………………………20参考文献……………………………………………………………………………21谢辞…………………………………………………………………………………22PAGE\*MERGEFORMAT21引言数控机床是工厂加工制造自动化的基础，它具有广阔应用前景，数控机床的使用在加工企业已经越来越普及，它已经成为机械工业生产的关键设备。2013年7月，我有幸进入苏州通要精密机械有限公司实习，在公司里实习时，我主要从事数控车床的操作，“挖掘机阀体件”是我加工过的零件中比较特殊的一个，零件形状复杂，加工精度高，编程和工艺安排非常有讲究，开始加工这个零件时遇到了很多麻烦，后来在企业工程师精心指导和帮助下，结合学校所学的知识，终于加工出来了符合公司所需的产品。下面就挖掘机阀体件零件的数控编程与加工作做如下阐述。一、“CF-60AFUNAK数控车床”简介（一）、FUNAK数控车床的分类FUNAK数控车床可以分为卧式数控车床和立式数控车床。1．卧式数控车床又分为数控水平导轨卧式车床和数控倾斜导轨卧式机床。其倾斜导轨结构可以使车床具有更大的刚性，并易于排除切削。2．立式数控车床立式数控车床简称为数控立车。其车床主轴垂直于水平面，一个直径很大的圆形工作台，用来装夹工件。这类机床注意用于加工径向尺寸大、轴向尺寸相对较小的大型复杂零件。（二）、FUNAK数控车床的功能1．直线插补功能控制刀具沿直线进行切削，在数控车床中利用该功能可加工圆柱面，圆锥面和倒角。2．圆弧插补功能控制刀具沿着圆弧进行切削，在数控车床中利用该功能可加工圆弧面和曲面。3．固定循环功能固化了机床常用的一些功能，如粗加工、切螺纹、钻孔等，使用该功能简化了编程。4．刀尖半径补偿功能可对刀具运动轨迹进行半径补偿，具备该功能的机床在编程时可不考虑刀具半径，直接按零件轮廓进行编程，从而使编程变得方便简单。、FUNAK数控车床的特点1．高度柔性FUNAK数控车床和普通的机床是有不同的，在更换夹具的时候不要经常重新调整机床。所以FUNAK数控车床经常用于频繁更换的零件，从而缩短了生产的周期，从而节约了大量工艺装备的费用。2.精度高FUNAK数控车床的加工精度能达到0.05MM-0.1MM，机床移动工件动一脉冲量正常是0.001MM，所以数控机床定位精度比较高。3.质量稳定加工同一批的零件用同一台机床在一样的加工条件下，用一样的刀具和加工的程序，刀具的走刀路线完全一致，所以加工的质量非常稳定。4.生产效率高FUNAK数控车床可以减少零件的加工时间，数控机床的主轴转速高导致进给量的范围很大，机床进行大量的切削。数控车床快速的移动和定位以及高速切削加工提高了生产效率。（四）、CF-60A数控车床介绍CF-60A的特点是在机床上直接获取高速切削平面加工，在一次进刀的时间内一次性完成双平面、四方形、六角形、八角形等多角多面工件的加工；此机床操作简单、精度高、稳定性强；相比传统的铣床加工工艺提高生产效益5-10倍。CF-60A数控车床如图1-1所示。图1-1CF-60A数控车床
