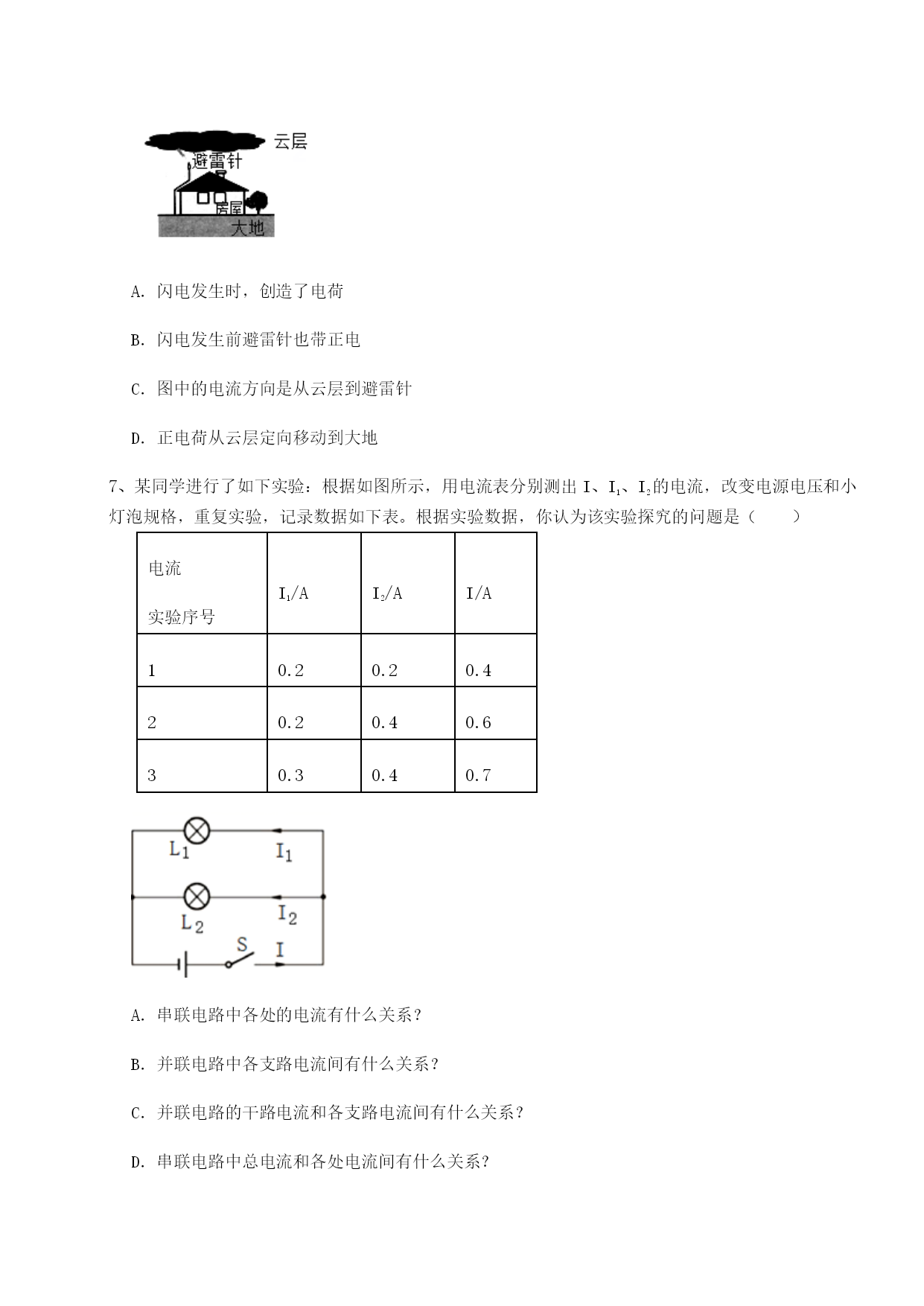

湖南张家界民族中学北师大版物理九年级第十一章简单电路同步练习考试时间:90分钟;命题人:教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题20分)一、单选题(10小题,每小题2分,共计20分)1、下列关于电阻的说法正确的是()A.导体的电阻与导体两端的电压成正比,与通过导体的电流成反比B.不考虑温度的影响,同种材料制成的长短相同的两条导线,细导线的电阻较大C.一切导体的电阻都随着温度的升高而增大D.当导体中电流为零时,导体的电阻也为零2、为保证司乘人员的安全,轿车上设有安全带未系提示系统。当人坐在座椅上时,开关S自动闭合。若未系安全带,则开关S1断开,仪表盘上的指示灯亮;若系上安全带,则开关S1闭合,指示灯灭。图中设计最合理的电路图是()A.B.C.D.3、疫情期间,各个单位都加强了门卫保安工作。凡是内部车辆均可通过感应,自动打开门禁系统进入;外来车辆,司机需要经过测温、核查、登记后,由保安人员手动控制,开门进入,由此可知,该门禁系统的控制电路可能是()A.B.C.D.4、如图所示,开关S闭合后,三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0;测量得出I1>I2=I3。关于此电路,下列说法中正确的是()A.电路完好无故障B.L1灯丝断了C.L2灯丝断了D.L3灯座处发生了短路5、在如图所示的各电路中,开关闭合后,两盏小灯泡都能发光的是()A.B.C.D.6、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A.闪电发生时,创造了电荷B.闪电发生前避雷针也带正电C.图中的电流方向是从云层到避雷针D.正电荷从云层定向移动到大地7、某同学进行了如下实验:根据如图所示,用电流表分别测出I、I1、I2的电流,改变电源电压和小灯泡规格,重复实验,记录数据如下表。根据实验数据,你认为该实验探究的问题是()电流实验序号I1/AI2/AI/A10.20.20.420.20.40.630.30.40.7A.串联电路中各处的电流有什么关系?B.并联电路中各支路电流间有什么关系?C.并联电路的干路电流和各支路电流间有什么关系?D.串联电路中总电流和各处电流间有什么关系?8、要用电流表测灯泡L1中的电流,如图所示的四个电路中,正确的是()A.B.C.D.9、如图为封闭小区常见的智能门禁系统,住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后,指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关),电动机工作,控制门打开。下列关于门禁系统的简化电路设计合理的是()A.B.C.D.10、下列说法中正确的是()A.原子内原子核带负电,核外电子带正电B.导体容易导电是因为内部有大量的自由电荷C.自由电子定向移动的方向为电流的方向D.给充电宝充电是将化学能转化为电能第Ⅱ卷(非选择题80分)二、填空题(10小题,每小题3分,共计30分)1、如图甲所示是插入式电阻箱的结构示意图,图中A、B两个接线柱之间的电阻值是Ω;如图乙是旋盘式电阻箱的面板示意图,此时电阻箱的读数是Ω。2、如图是电阻A和B的I—U图像。若把二者并联后接入电路中,当通过电阻B的电流是0.2A时,通过电阻A的电流是A,若把二者串联后接入某电路,当通过电阻A的电流为0.3A,电阻B两端的电压是V.3、如图所示的电路中,电源电压保持不变,闭合开关S,已知电压表的示数为3.6V,且灯泡L1和L2两端的电压之比为3︰2,则电源电压为。4、一节新干电池的电压为伏,金属导体中的电流是由自由电子的定向移动形成的,自由电子带电(选填“正”或“负”),其定向移动方向与电路中的电流方向(选填“一致”或“相反”).5、如图所示电路中,当开关闭合,断开时,灯泡L1、L3发光,L2不发光。当开关S、S1、S2均闭合后,电路的连接方式是联,电流表测量的是通过的电流。6、如图所示,把两个灯泡串联后接到电源上,闭合开关S后,发现L1比L2亮.设通过灯泡L1的电流为I1,通过灯泡L2的电流为I2,则I1I2(选填“>”、“<”或“=”);若工作过程中灯泡L1突然烧坏,则灯泡L2(选填“仍亮”或“不亮”)7、如图所示,当一个带负电的物体甲靠近不带电的金属导体乙时,乙的a端会带正电、b端会带负电。①发生上述现象的原因:金属导体中
