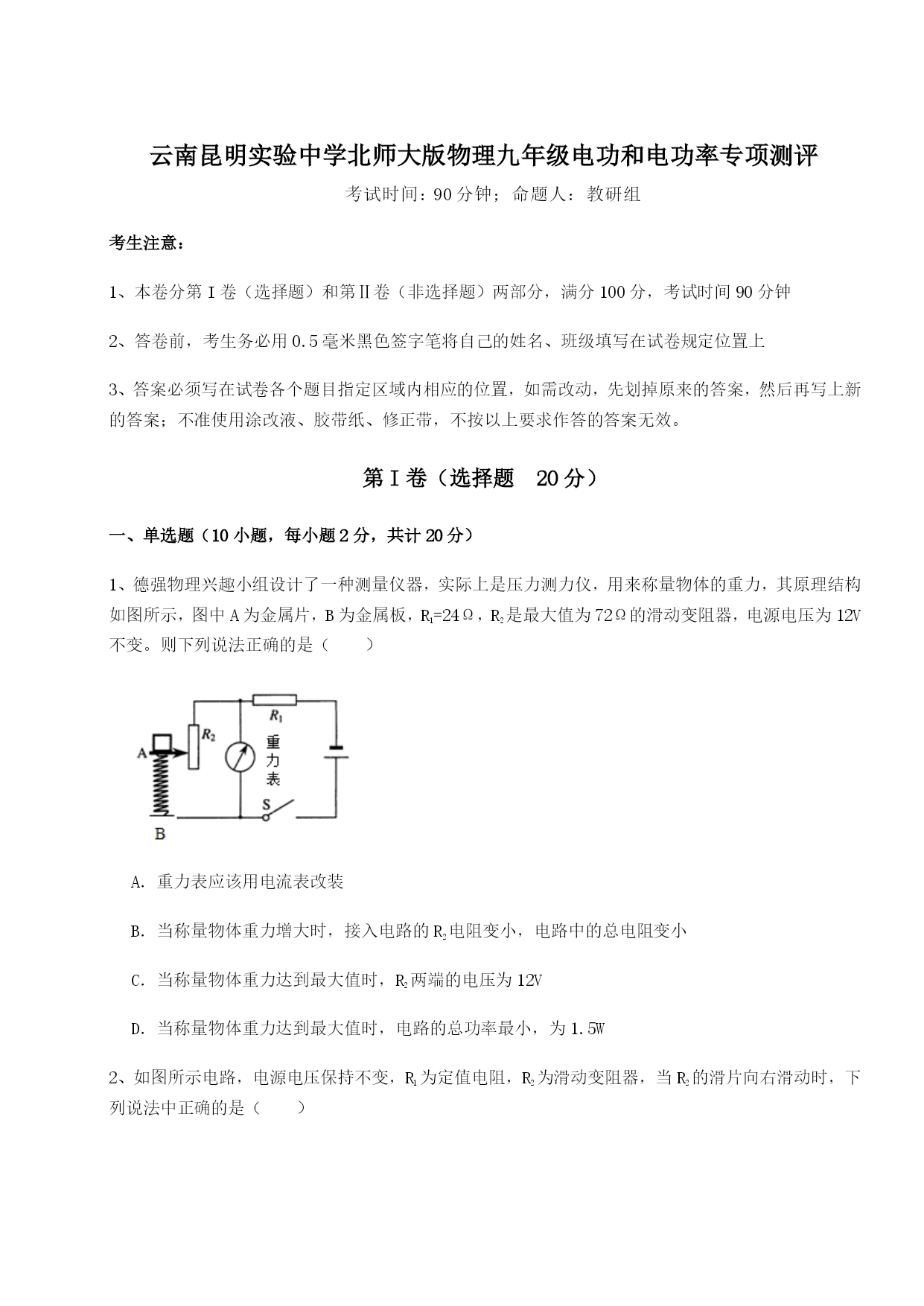

云南昆明实验中学北师大版物理九年级电功和电功率专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、德强物理兴趣小组设计了一种测量仪器，实际上是压力测力仪，用来称量物体的重力，其原理结构如图所示，图中A为金属片，B为金属板，R1=24Ω，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。则下列说法正确的是（）A．重力表应该用电流表改装B．当称量物体重力增大时，接入电路的R2电阻变小，电路中的总电阻变小C．当称量物体重力达到最大值时，R2两端的电压为12VD．当称量物体重力达到最大值时，电路的总功率最小，为1.5W2、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（）A．电流表示数不变，两电压表的示数都变大B．电压表V1与电流表的示数之比保持不变C．电流表示数变小，电压表V1示数不变，电压表V2示数变大D．电路消耗的总功率变大3、如图所示，电源电压保持不变，灯L标有“6V0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为()A．4∶3B．3∶4C．3∶2D．2∶34、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（）A．滑动变阻器R2=20Ω时，电路中的电流为0.2AB．滑动变阻器R2=80Ω时，滑动变阻器的电压为8VC．定值电阻R1=50ΩD．电源电压为24V5、在如图所示的电路中，第一次只闭合开关S时，灯L1的功率为9W；第二次断开开关S，闭合开关S1、S2时，灯L1的功率为16W。已知电源电压不变，且灯丝电阻不受温度的影响。灯L2第一次和第二次的实际功率之比是（）A．1∶16B．1∶9C．9∶1D．9∶166、有两只灯泡L1、L2，分别标有“220V100W”和“220V40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5C．两灯串联接入220V的电路，L2灯更亮D．两灯正常发光时，甲消耗的电能比乙多7、关于家庭安全用电，下列说法正确的是（）A．使用测电笔时若氖管发光，说明接触处与零线是连通的B．空气开关“跳闸”，可能是电路超负荷运行C．电能表用来计量家中所用用电器的总功率D．低于220V的电压对人体都是安全的8、两个额定电压均为的小灯泡的图象如图所示，如果将它们分别串联和并联在电路当中。在确保两小灯泡都安全的前提下保证至少一个灯泡正常工作，则串联和并联时两个小灯泡的总功率分别是（）A．B．C．D．9、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W10、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、试电笔是电工和家庭中常用的安全用可电测试工具。如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。使用试电笔时，要用手接触（选填“笔头”或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个（选填“通路”或“断路”），由于电阻的阻值较大，所以流经人体的电流（选填“较大”或“较小”），对人体没有危害。2、某款纯电动汽车，在它充电的5h内，其充电电压为220V，充电功率为7kW。此过程中消耗的电能W=。经检测，发现蓄电池内储存的能量小于W。导致此结果的原因可能是。各种橡胶绝缘铜芯导线在常温下的安全载流量(长时间通电时的最大安全
