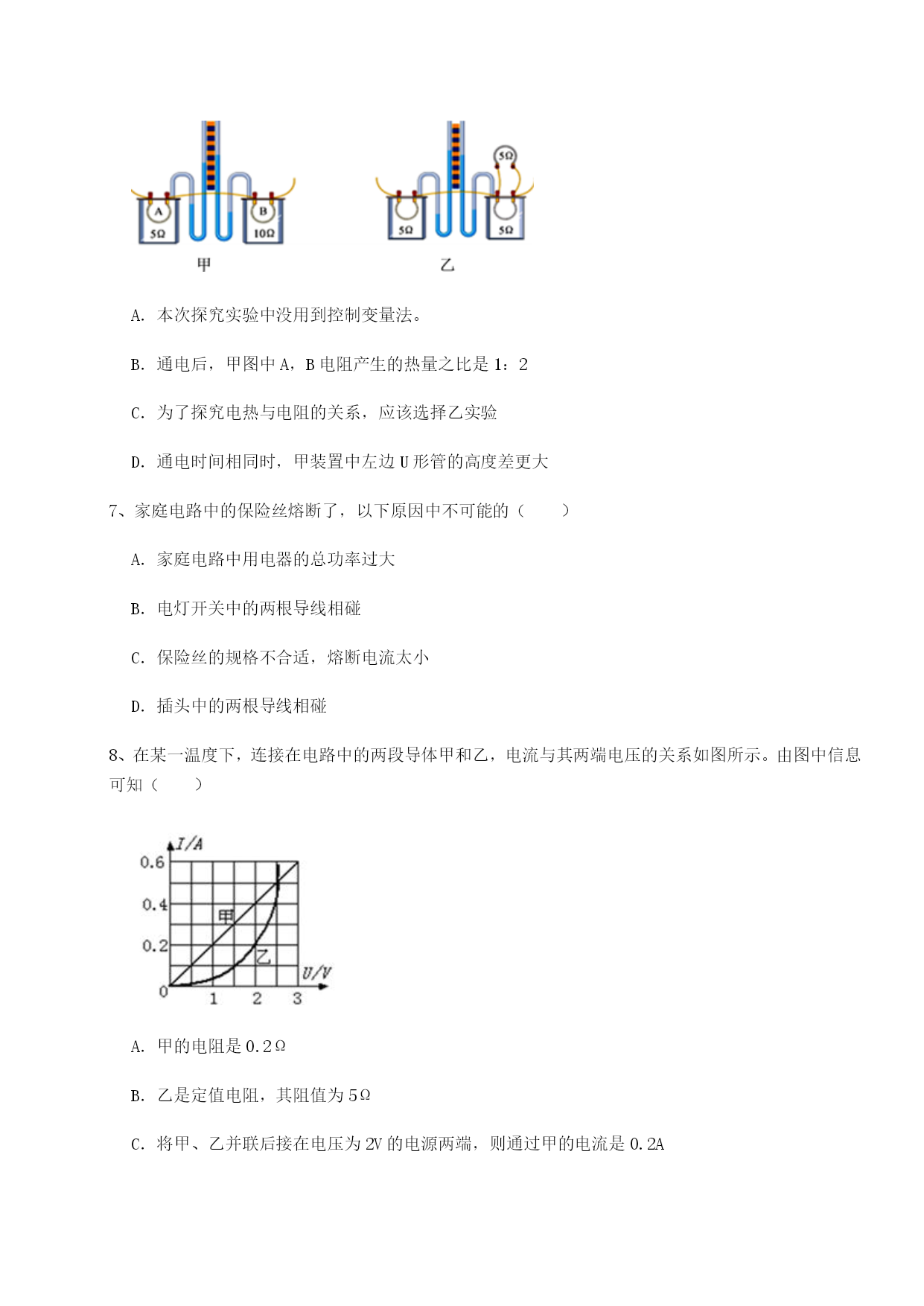

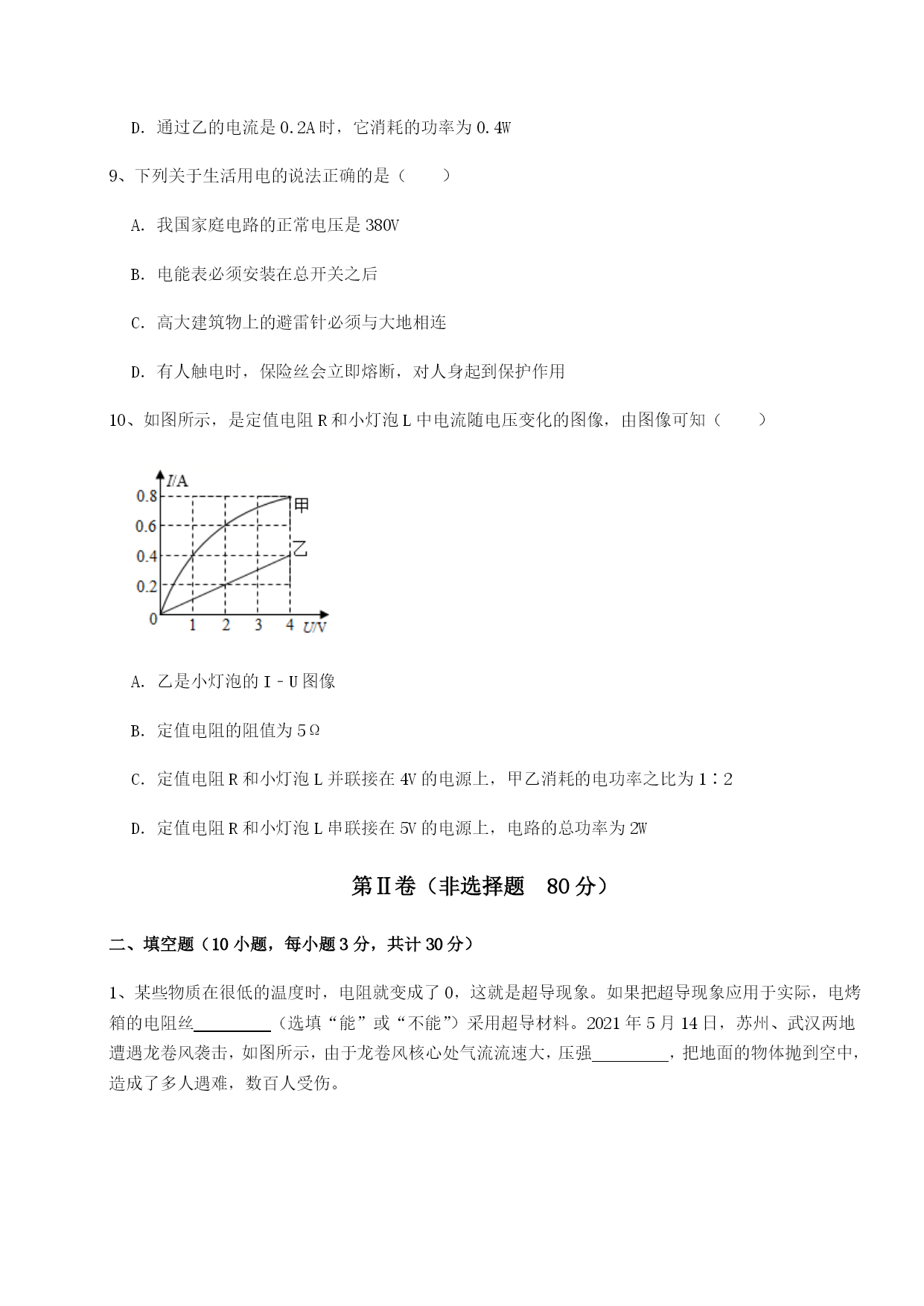

陕西延安市实验中学北师大版物理九年级电功和电功率必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、有两只灯泡L1、L2，分别标有“220V100W”和“220V40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5C．两灯串联接入220V的电路，L2灯更亮D．两灯正常发光时，甲消耗的电能比乙多2、以下物理量中，可以用“千瓦时”作为单位的是()A．电量B．电流C．电功D．电功率3、关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体4、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W5、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（）A．电流表示数不变，两电压表的示数都变大B．电压表V1与电流表的示数之比保持不变C．电流表示数变小，电压表V1示数不变，电压表V2示数变大D．电路消耗的总功率变大6、如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。B．通电后，甲图中A，B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大7、家庭电路中的保险丝熔断了，以下原因中不可能的（）A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰8、在某一温度下，连接在电路中的两段导体甲和乙，电流与其两端电压的关系如图所示。由图中信息可知（）A．甲的电阻是0.2ΩB．乙是定值电阻，其阻值为5ΩC．将甲、乙并联后接在电压为2V的电源两端，则通过甲的电流是0.2AD．通过乙的电流是0.2A时，它消耗的功率为0.4W9、下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用10、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某些物质在很低的温度时，电阻就变成了0，这就是超导现象。如果把超导现象应用于实际，电烤箱的电阻丝（选填“能”或“不能”）采用超导材料。2021年5月14日，苏州、武汉两地遭遇龙卷风袭击，如图所示，由于龙卷风核心处气流流速大，压强，把地面的物体抛到空中，造成了多人遇难，数百人受伤。2、某小灯泡上标有“6V6W”字样，则其正常工作时的电阻为Ω，如果其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为A，此时小灯泡的电阻为Ω。3、如图所示是某电饭锅的电路图，它具有“加热”和“保温”两档位，R1和R2均为电热丝，当开关（选填“闭合”，“断开”）时，加热功率为W。保温功率为W。4、某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是，其大小为．5、如图甲所示，电源电压恒定．闭合开关，将滑动变阻器的滑片P由某位置移至另一位置的过程中，由两电表示数画出的图像AB如图乙所示．则电学元件M是（选填“小灯泡”、“定值电阻”），电源电压
