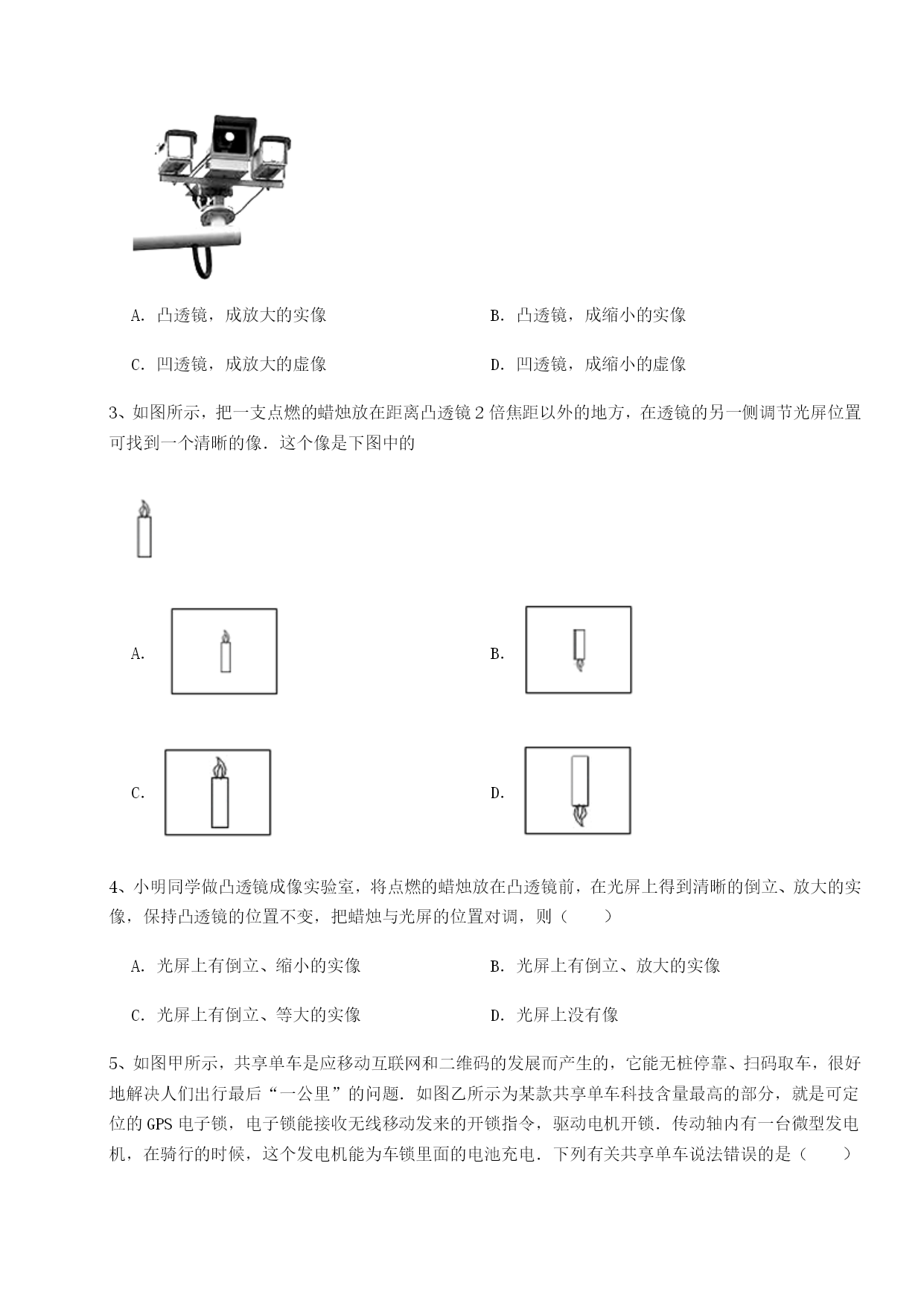

黑龙江七台河勃利县物理北师大版八年级（下册）常见的光学仪器章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像2、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像3、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．4、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像5、如图甲所示，共享单车是应移动互联网和二维码的发展而产生的，它能无桩停靠、扫码取车，很好地解决人们出行最后“一公里”的问题．如图乙所示为某款共享单车科技含量最高的部分，就是可定位的GPS电子锁，电子锁能接收无线移动发来的开锁指令，驱动电机开锁．传动轴内有一台微型发电机，在骑行的时候，这个发电机能为车锁里面的电池充电．下列有关共享单车说法错误的是（）A．二维码的几何图形中包含大量的信息B．手机镜头扫二维码成的是正立的实像C．可定位的GPS电子锁是通过电磁波接收信号的D．微型发电机是根据电磁感应原理制成的6、如图所示，有一塑石英正方体，内有一空气层，当一束平行光垂直通过石英正方体时，光在空气层中发生的现象是（）A．光束在空气层中将变的发散B．光束在空气层中将变的会聚C．束在空气层中传播方向不会发生变化D．束在空气层中将发生反射7、小刚通过显微镜观察洋葱表皮细胞，显微镜有5×和10×两种，物镜有10×和40×两种，下列组合中，观察细胞数目最少的是（）A．目镜5×，物镜10×B．目镜10×，物镜10×C．目镜5×，物镜40×D．目镜10×，物镜40×8、如下图所示，下列说法中正确的是（）A．甲是近视眼，用乙模型矫正B．甲是远视眼，用乙模型矫正C．甲是近视眼，用丙模型矫正D．甲是远视眼，用丙模型矫正9、在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙10、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、(1)如图所示，一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角，则反射光线与入射光线的夹角大小为；若反射光线与折射光线的夹角为83°，则折射角的大小为。（2）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。如果去掉光屏，眼睛在A处（选填“能”或“不能”）看到这个像，原因是。2、小明把一个透镜朝向太阳，在透镜的另一侧距离透镜5cm处找到一个极小亮的点，那么，小明想要利用这个透镜获得一个放大的实像，应当把物体放在距离透镜处。3、人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个凸透镜，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚”）像．4、小明想知道自己家中放大镜的焦距，于是让放大镜正对着太阳光，将一个光屏放在放大镜的另一侧，观察太阳光通过放大镜后出现的现象，直到光屏上得到的光斑最小、最亮，则该光斑的所处位置是
