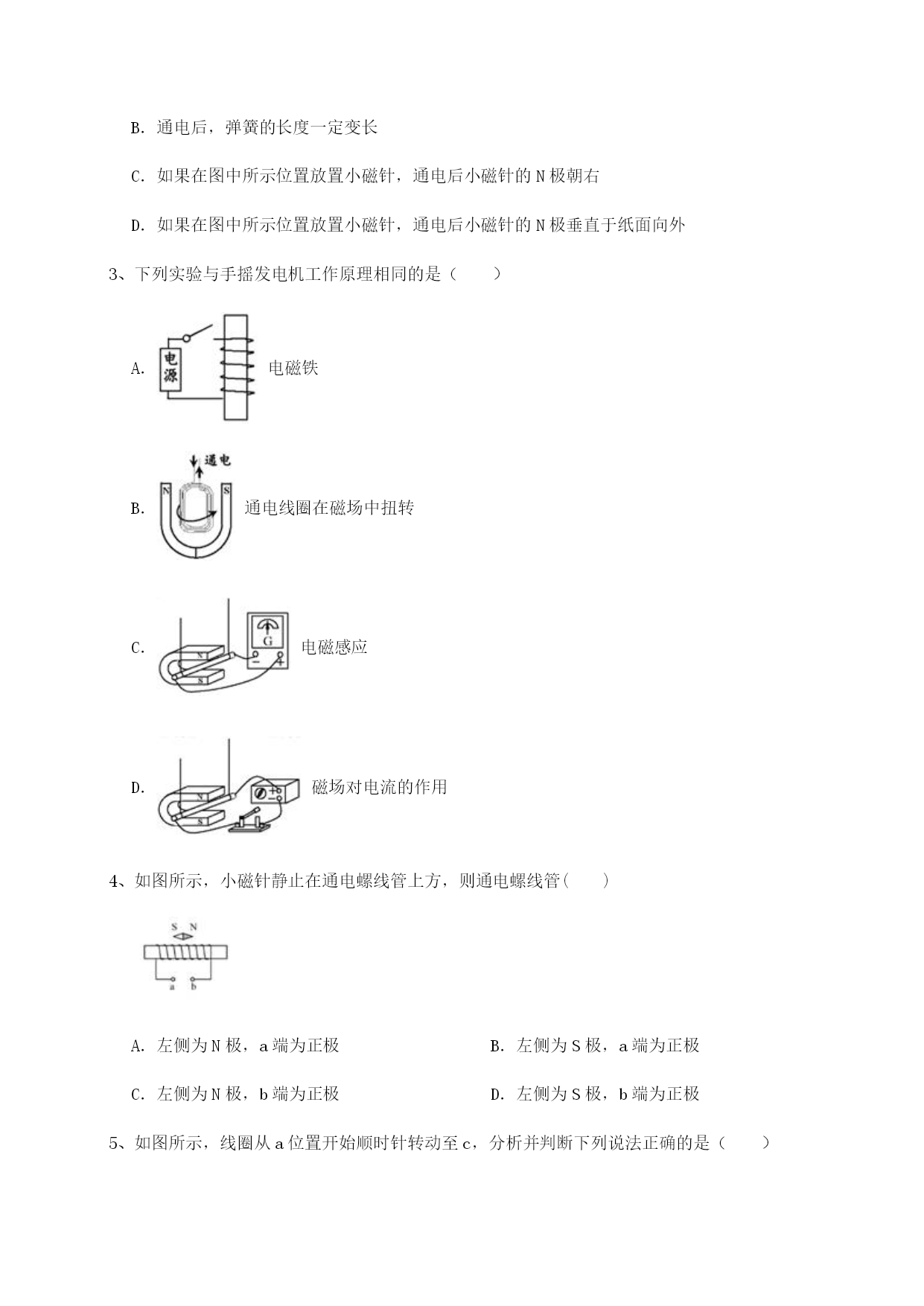

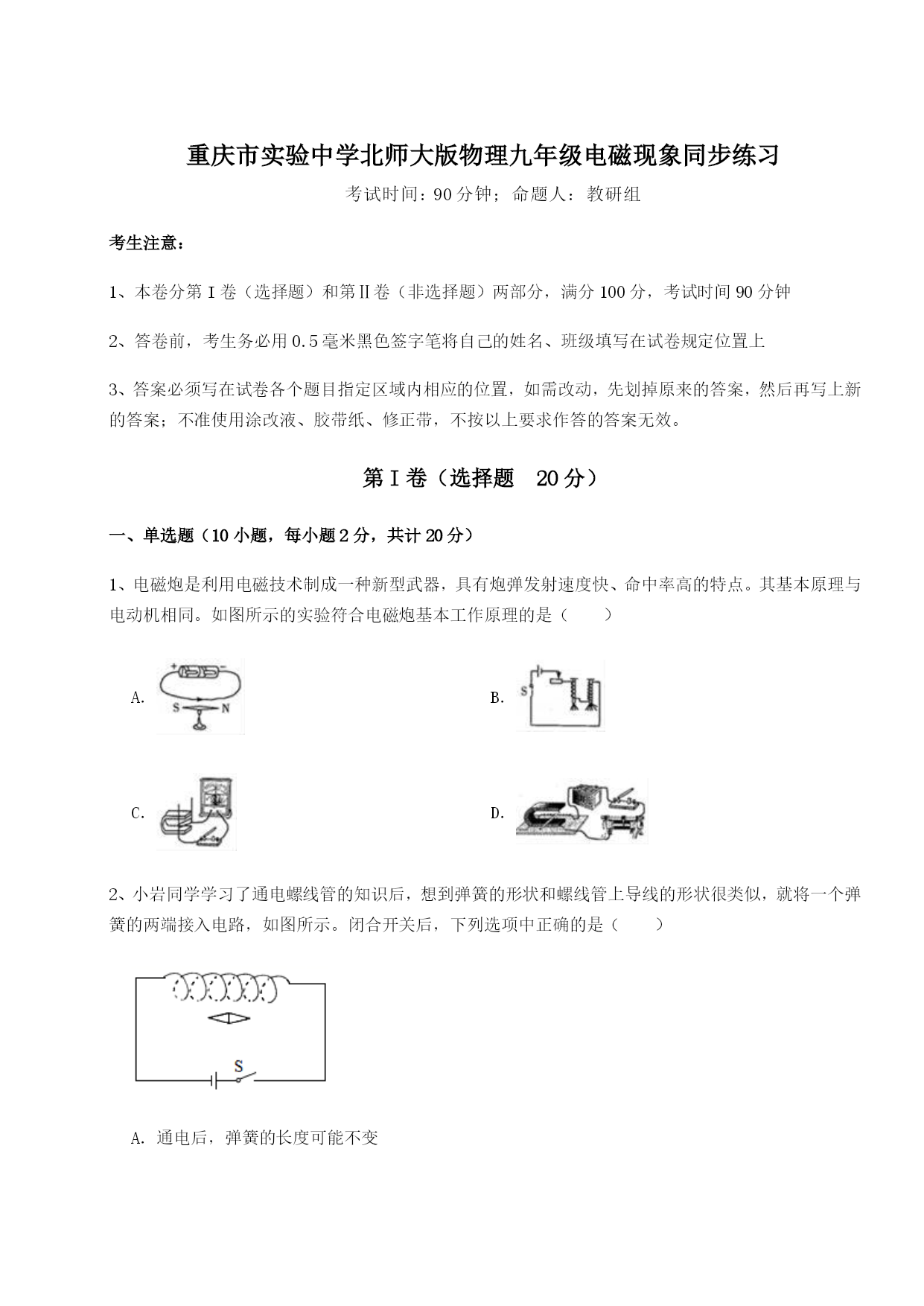

重庆市实验中学北师大版物理九年级电磁现象同步练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．2、小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（）A．通电后，弹簧的长度可能不变B．通电后，弹簧的长度一定变长C．如果在图中所示位置放置小磁针，通电后小磁针的N极朝右D．如果在图中所示位置放置小磁针，通电后小磁针的N极垂直于纸面向外3、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用4、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极5、如图所示，线圈从a位置开始顺时针转动至c，分析并判断下列说法正确的是（）A．图a中，线圈所受的两个力F1、F2是一对平衡力B．线圈转动至位置b，此时杆ab的受力方向是水平向右C．线圈继续转动至位置c，却无法继续转动，只能改变线圈中的电流方向，才能使线圈持续转动D．a、b、c均体现了“电磁感应现象”6、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．7、如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（）A．图1中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图2中小磁针发生偏转，说明电流周围存在磁场中C．图3中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图4中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关8、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关9、下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）A．利用甲实验的原理可制成丙装置B．利用乙实验的原理可制成丁装置C．丙装置可将内能转化为电能D．丁装置可将机械能转化为电能10、线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，由通电螺线管的磁感线方向可知，电流表的上端为接线柱；静止的小磁针的左端为极。2、闭合开关前，小磁针位置如图所示，请根据右手螺旋定则判断闭合开关后，小磁针（选填“会”或“不会”）发生偏转。3、如图所示，两个完全相同的金属框A、B，从同一高度处由静止释放，其中金属框A的下方有一均匀的磁场区域图中“”为垂直纸面的磁感线。设下落过程中金属框始终保持竖直状态，且不计空气阻力。（填“A”或“B”）金属框接触地面时的动能大，理由是。4、某导体两端的电压为2伏，通过该导体的电流为0.2安，其电阻为欧，10秒内电流做的功为焦；当该导体两端的电压为6伏时，其电阻为欧。图中，小针静止时，其A端为极（选填“N”或“S”）。5、如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值（选填“增大”或“减小”），为实现压力增大，压力计示数增大，应把表改装为压力计。6、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，电磁铁的上端是极（选填“N”或“S”），当滑片P从a端向b端滑动的过程中，小灯泡的亮度（选填“变亮”或“变暗”），弹簧长度（选填“变长”或“变短”）。7、如图所示，开关闭合后，闭合电路的一部分导体ab左右运动
