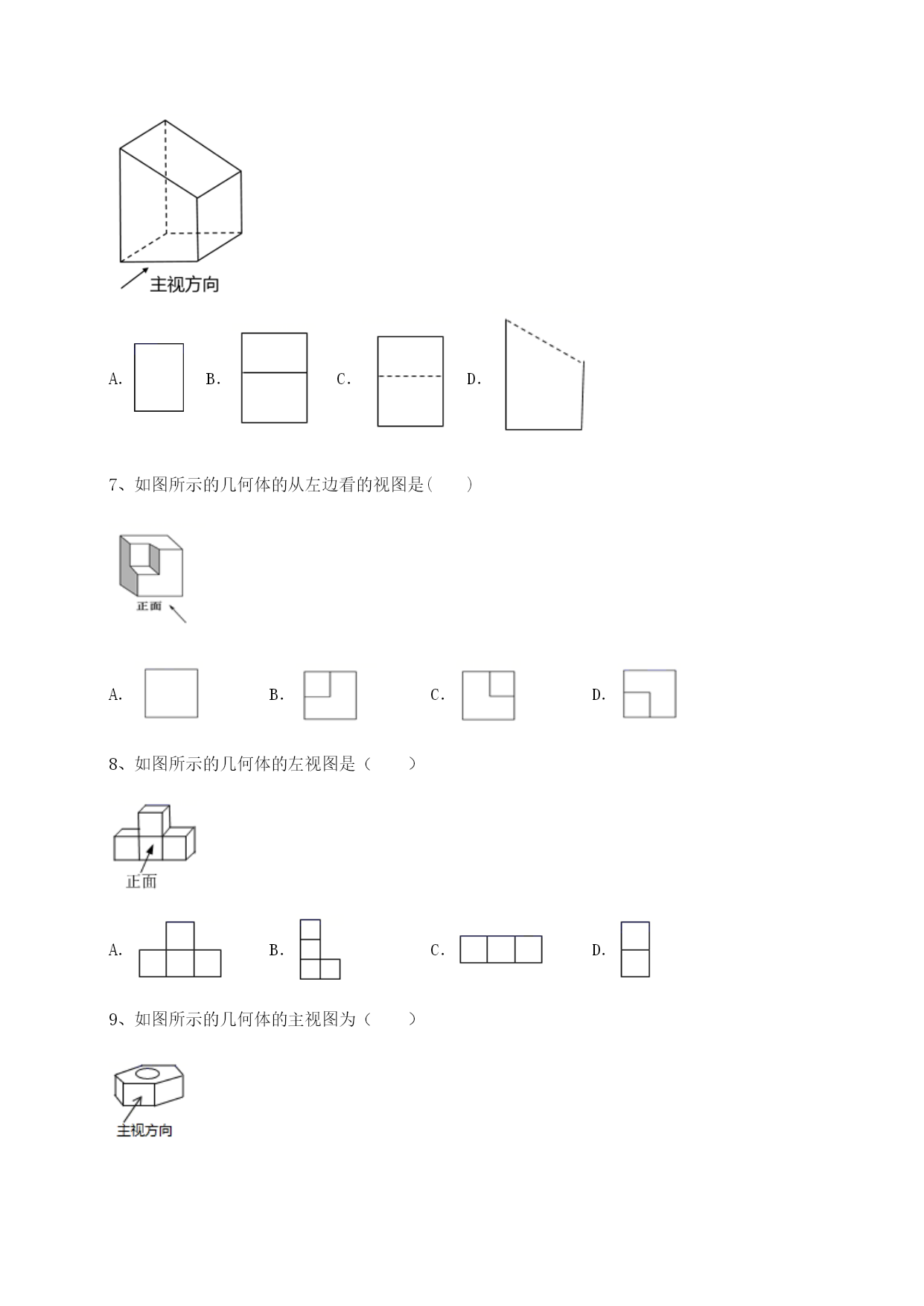

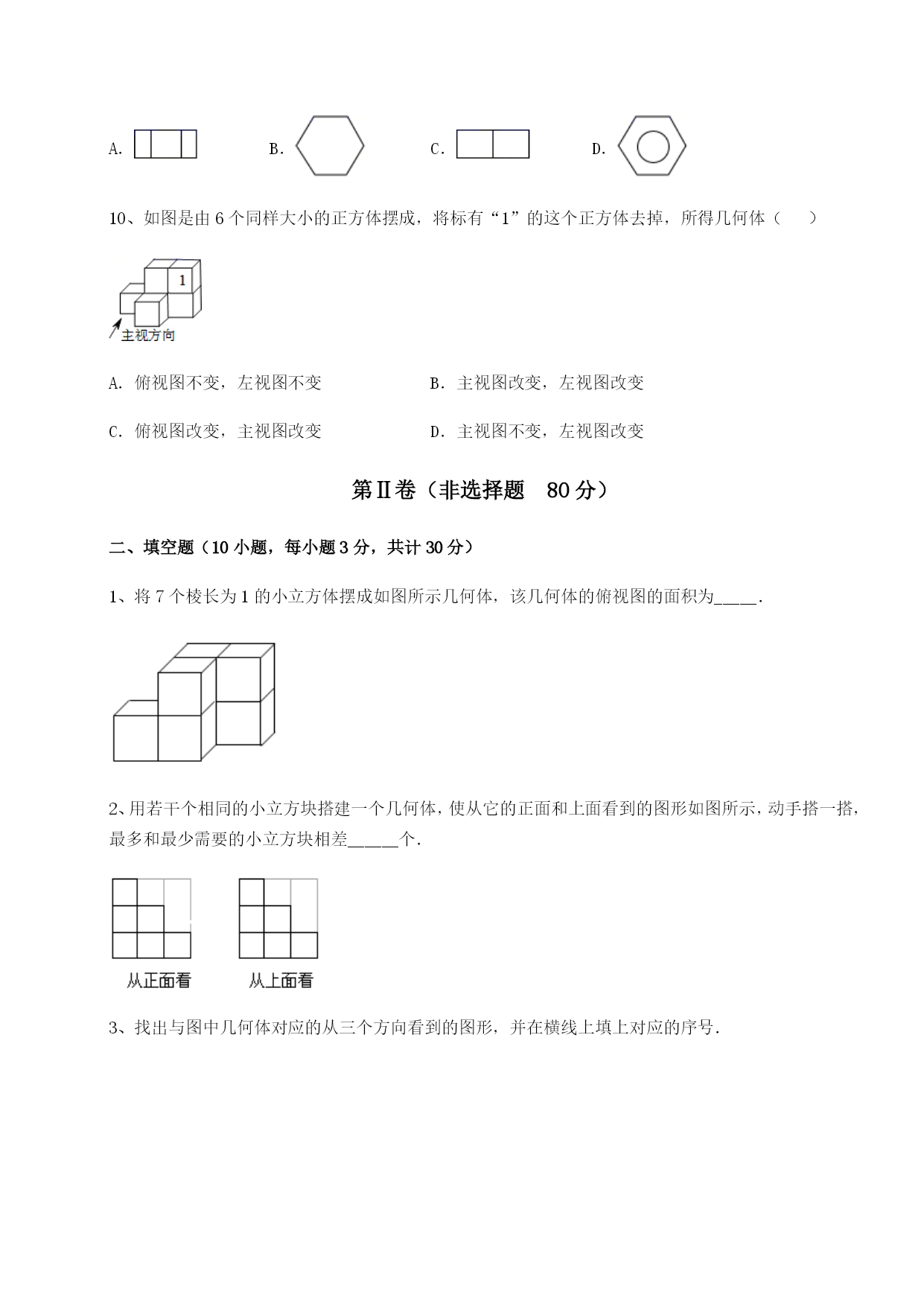

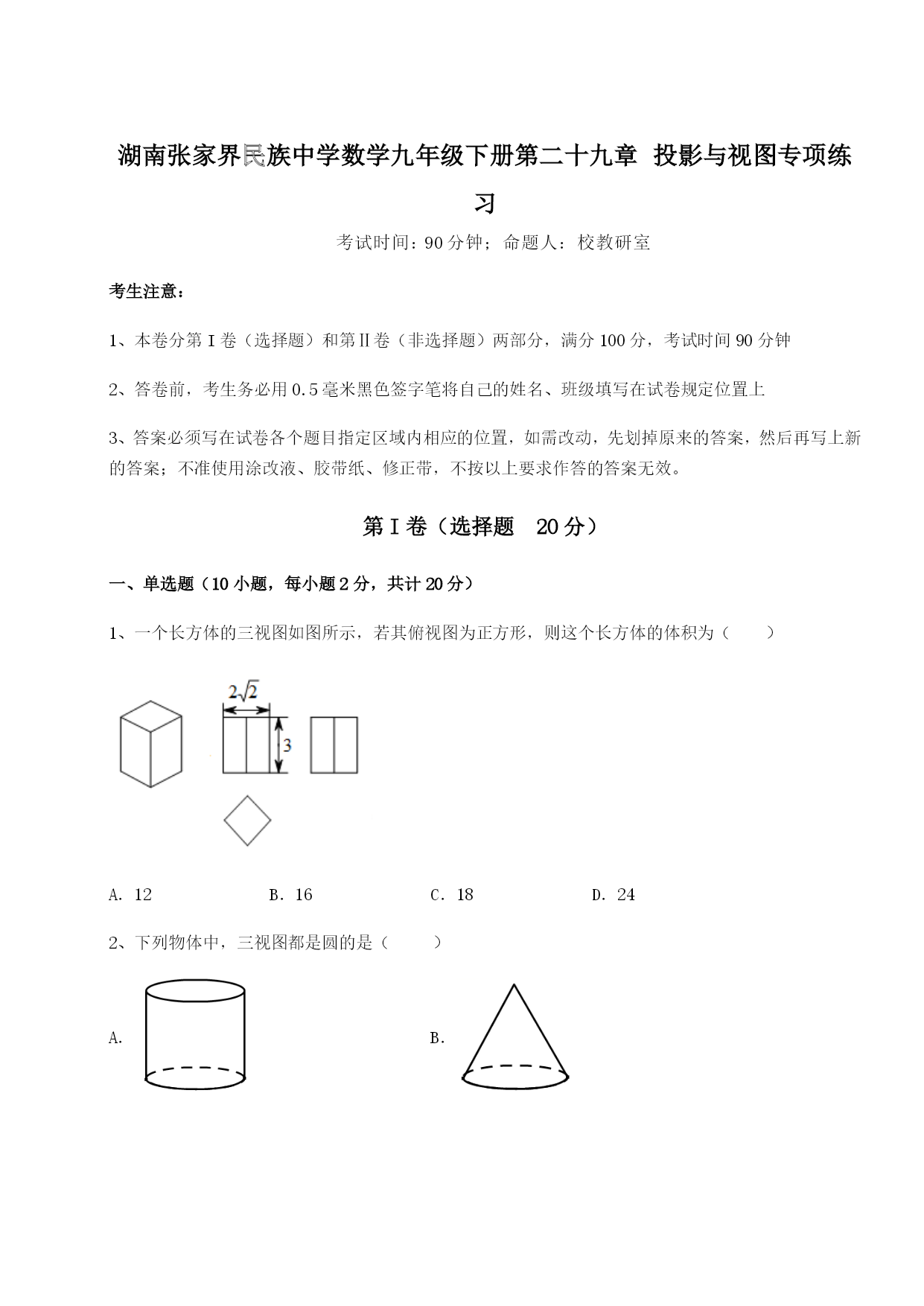

湖南张家界民族中学数学九年级下册第二十九章投影与视图专项练习考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的体积为（）A．12B．16C．18D．242、下列物体中，三视图都是圆的是（）A．B．C．D．3、如图，根据三视图，这个立体图形的名称是（）A．三棱锥B．三棱柱C．四柱D．四锥4、下列哪种光线形成的投影是平行投影（）A．太阳B．探照灯C．手电筒D．路灯5、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（）A．5B．4C．3+4D．4+46、如图，几何体的左视图是（）A．B．C．D．7、如图所示的几何体的从左边看的视图是()A．B．C．D．8、如图所示的几何体的左视图是（）A．B．C．D．9、如图所示的几何体的主视图为（）A．B．C．D．10、如图是由6个同样大小的正方体摆成，将标有“1”的这个正方体去掉，所得几何体（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图改变，主视图改变D．主视图不变，左视图改变第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为_____．2、用若干个相同的小立方块搭建一个几何体，使从它的正面和上面看到的图形如图所示，动手搭一搭，最多和最少需要的小立方块相差______个．3、找出与图中几何体对应的从三个方向看到的图形，并在横线上填上对应的序号．————————————————————————4、若干个小正方体组成一个几何体，从正面和左面看都是如图所示的图形，则需要这样小正方体至少______块．5、如图，某工件的三视图（单位：），若俯视图为直角三角形，则此工件的体积为__．6、如图，在白炽灯下方有一个乒乓球，当乒乓球越接近灯泡时，它在地面上影子的变化情况为____（填“越小”或“越大”，“不变”）7、一幢4层楼房只有一个窗户亮着一盏灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的窗口是_________号窗口．8、用一些完全相同的正方体木块搭几何体，从其正面和上面看到的形状图如图所示，则搭成这个几何体所用正方体木块的个数最少为__________．9、三视图中的三个视图完全相同的几何体可能是________（列举出两种即可）．10、长方体的长为，宽为，高为，点离点，一只蚂蚁如果要沿着长方体的表面从点爬到点去吃一滴蜜糖，需要爬行的最短距离是_________．三、解答题（5小题，每小题10分，共计50分）1、由7个相同的小立方块搭成的几何体如图所示，（1）请画出从它的正面、上面、左面看到的图形．（2）计算它表面积(棱长为1)，2、如图是由若干个完全相同的小正方体堆成的几何体．（1）图中有几个小正方体；（2）画出该几何体的三视图；3、请用线把图中各物体与它们的投影连接起来．4、已知下图为一几何体从三个方向看到的形状图；（1）写出这个几何体的名称；（2）画出它的表面展开图；（3）根据图中所给的数据，求这个几何体的表面积．（结果保留）5、如图所示的几何体是由几个相同的小正方体排成2行组成的．（1）填空：这个几何体由_______个小正方体组成；（2）画出该几何体的三个视图．（3）若每个小正方体的边长为1cm，则这个几何体的表面积为cm2
