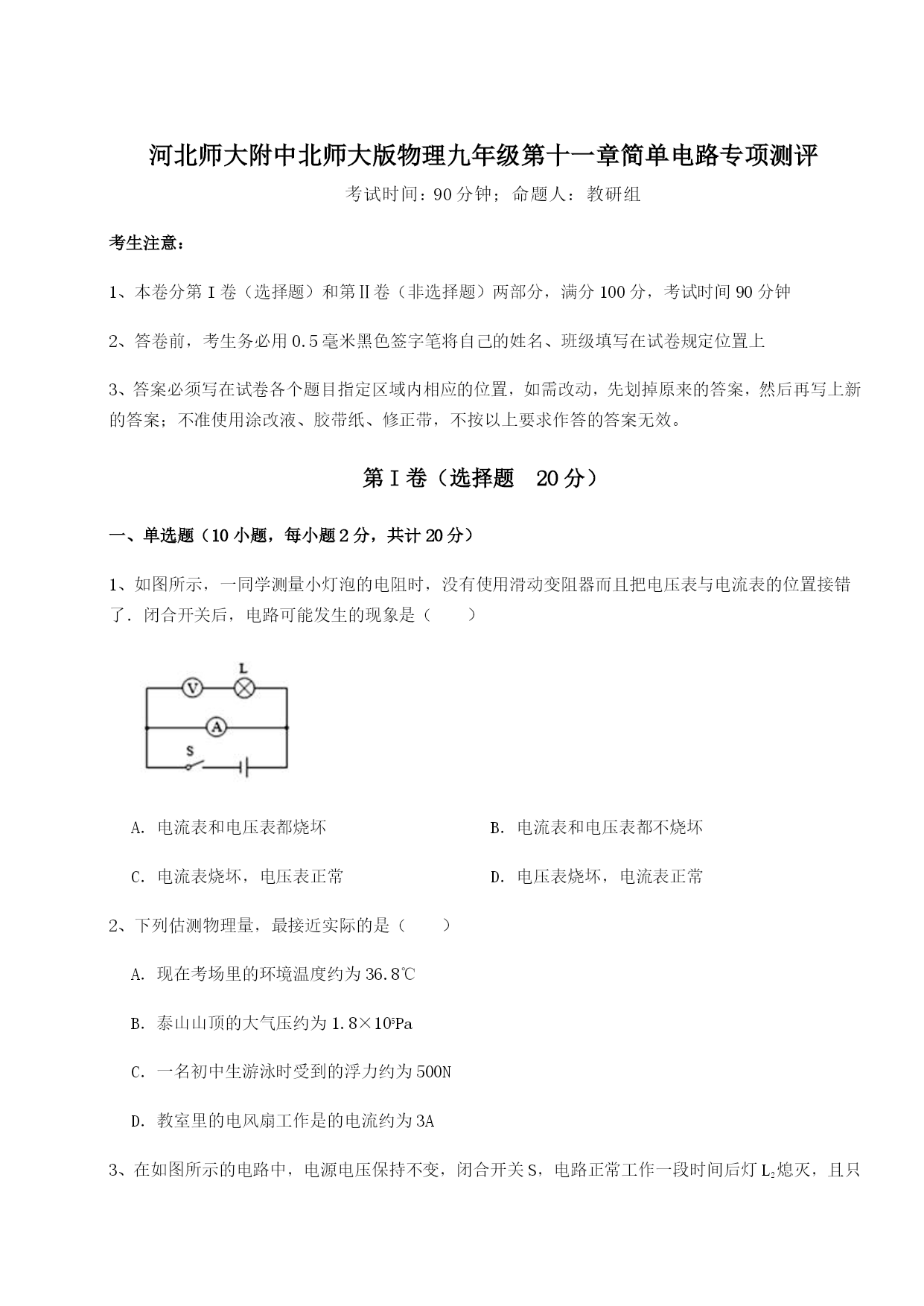

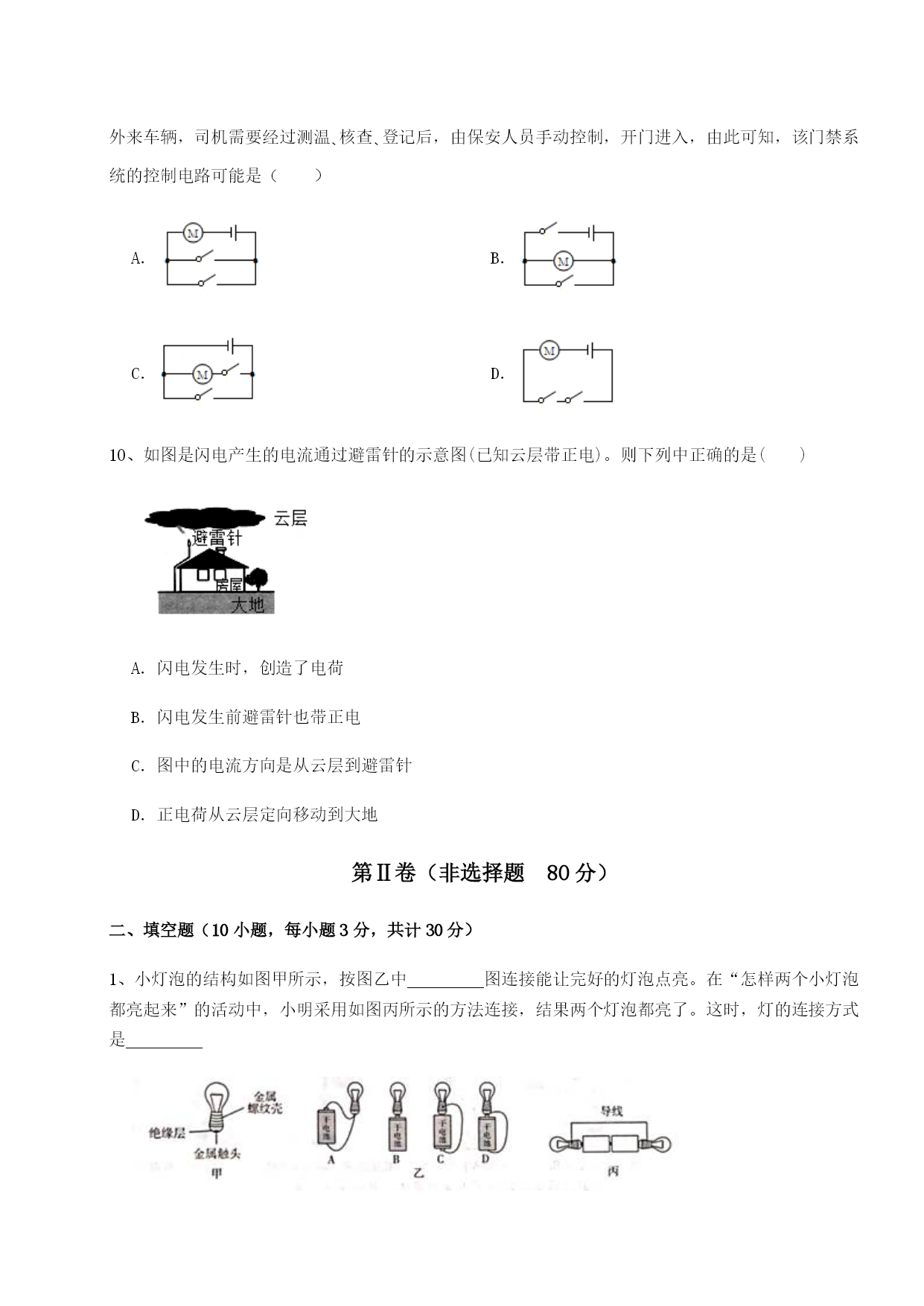

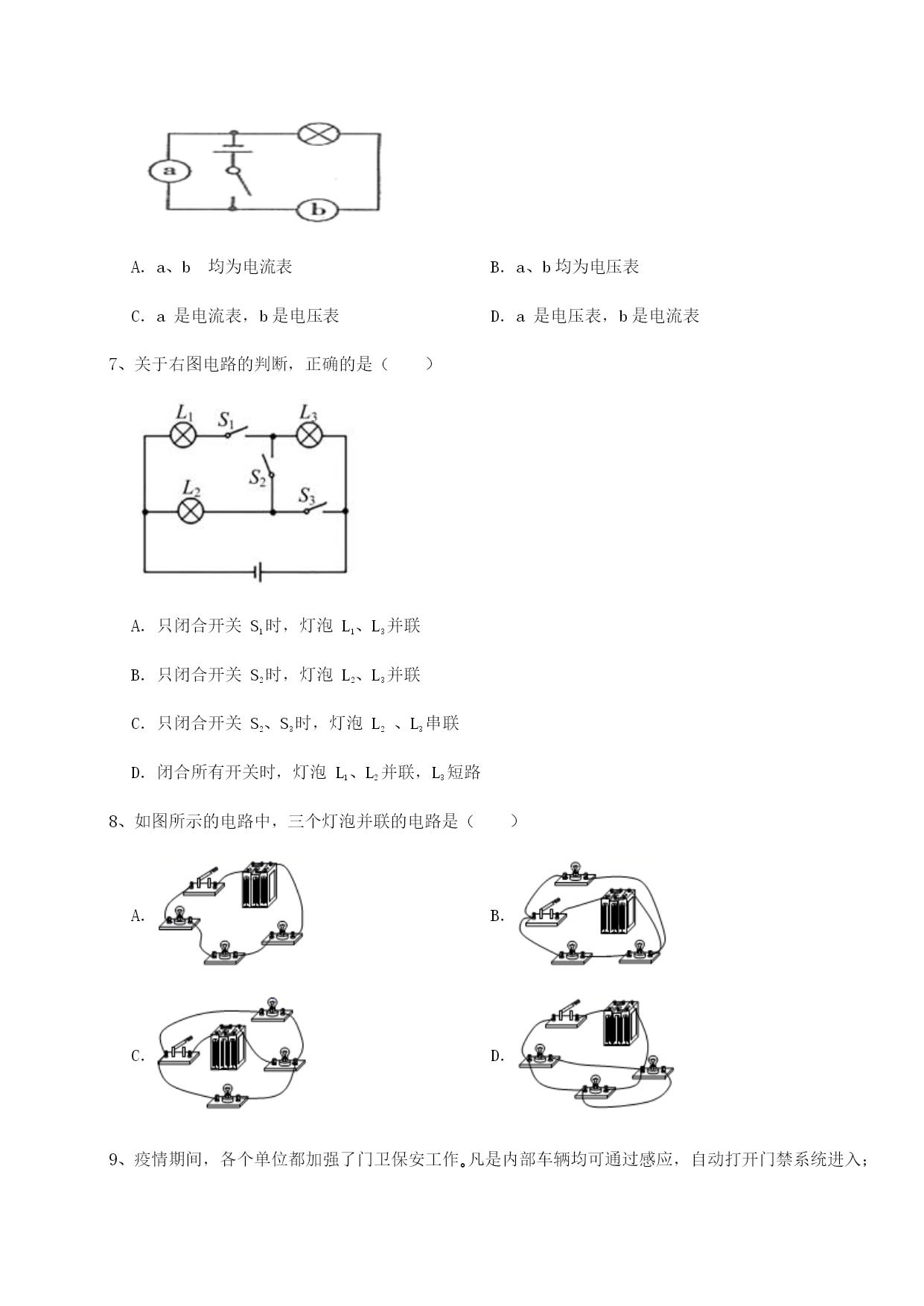

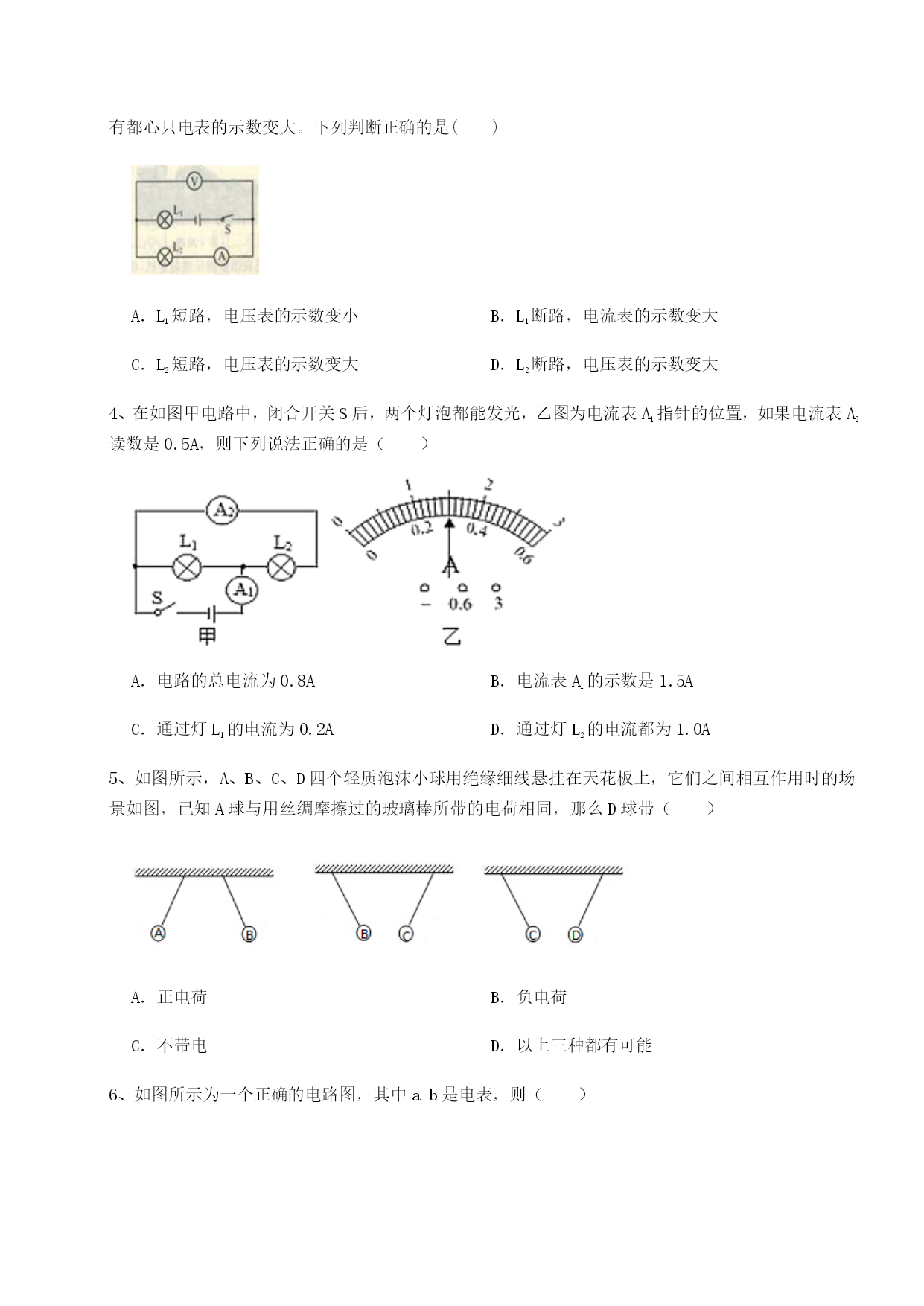

河北师大附中北师大版物理九年级第十一章简单电路专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．电流表和电压表都不烧坏C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常2、下列估测物理量，最接近实际的是（）A．现在考场里的环境温度约为36.8℃B．泰山山顶的大气压约为1.8×105PaC．一名初中生游泳时受到的浮力约为500ND．教室里的电风扇工作是的电流约为3A3、在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有都心只电表的示数变大。下列判断正确的是()A．L1短路，电压表的示数变小B．L1断路，电流表的示数变大C．L2短路，电压表的示数变大D．L2断路，电压表的示数变大4、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电路的总电流为0.8AB．电流表A1的示数是1.5AC．通过灯L1的电流为0.2AD．通过灯L2的电流都为1.0A5、如图所示，A、B、C、D四个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图，已知A球与用丝绸摩擦过的玻璃棒所带的电荷相同，那么D球带（）A．正电荷B．负电荷C．不带电D．以上三种都有可能6、如图所示为一个正确的电路图，其中ab是电表，则（）A．a、b均为电流表B．a、b均为电压表C．a是电流表，b是电压表D．a是电压表，b是电流表7、关于右图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路8、如图所示的电路中，三个灯泡并联的电路是（）A．B．C．D．9、疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（）A．B．C．D．10、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小灯泡的结构如图甲所示，按图乙中图连接能让完好的灯泡点亮。在“怎样两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了。这时，灯的连接方式是2、被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥。则乙棒带电荷，是因为乙棒在摩擦过程中电子。3、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为V。4、如图所示，一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条一端时，原来静止的铝箔条绕针向塑料棒方向旋转，该现象表明塑料棒与铝条之间存在力，还说明力可以改变物体的。5、如图所示，是一款国产油电混合动力汽车。给汽车蓄电池充电时，蓄电池相当于(选填“用电器”或“电源”)：家用电冰箱、洗衣机、空调等电器一般采用(选填“串联”或“并联”)方式接入电路。6、ipad的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有轻小物体的性质；使用一段时间后，机壳会发烫，这是因为内部元件使用过程中将能转化为内能。7、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是(填“串联”或“并联”)；当开关S闭合后，L2(填“亮”或“不亮”)．8、小明在学习了相关电学知识后，做了一个小实验。他连接了如图（a）所示的电路，将A、B两个金属夹接触
