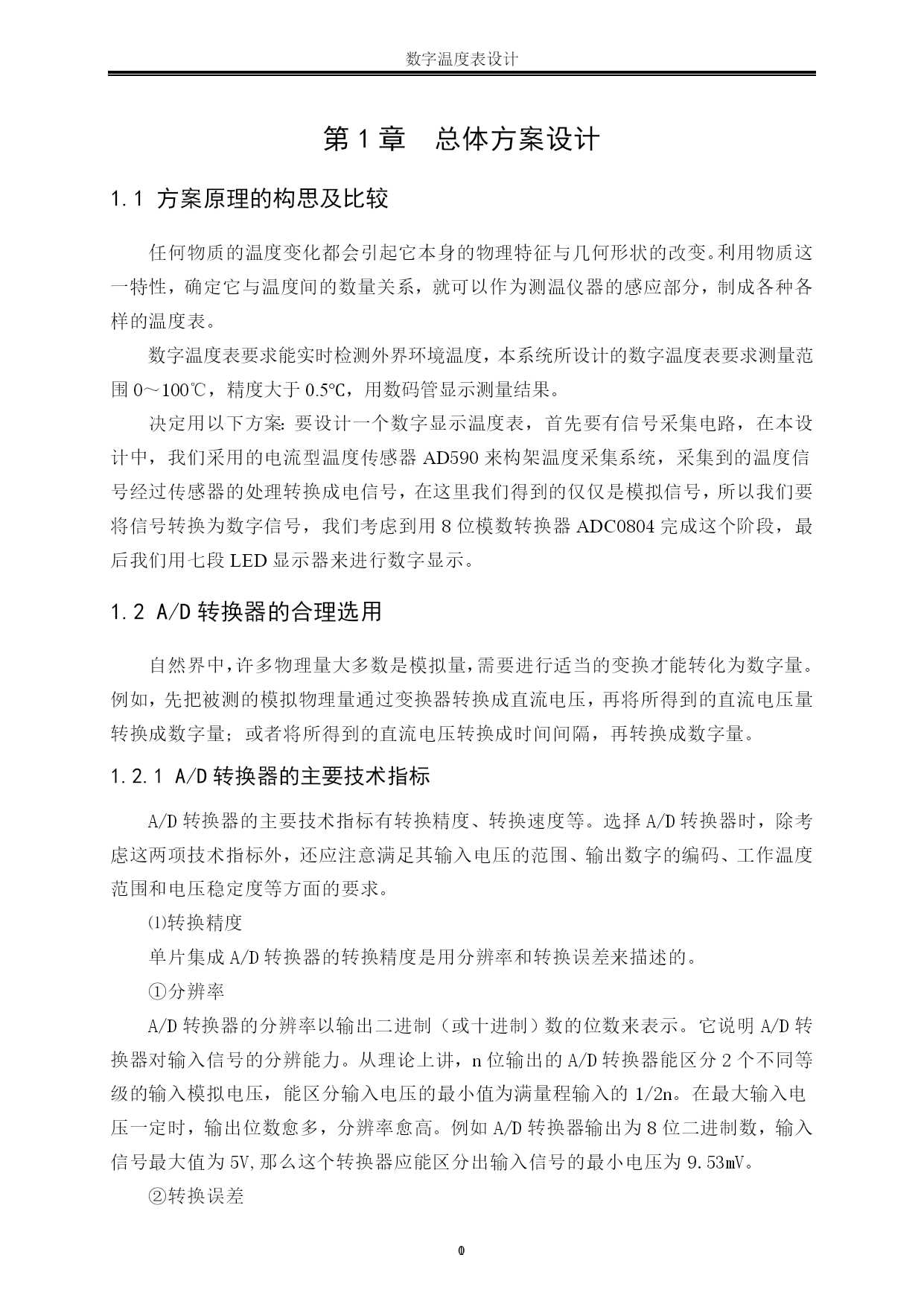

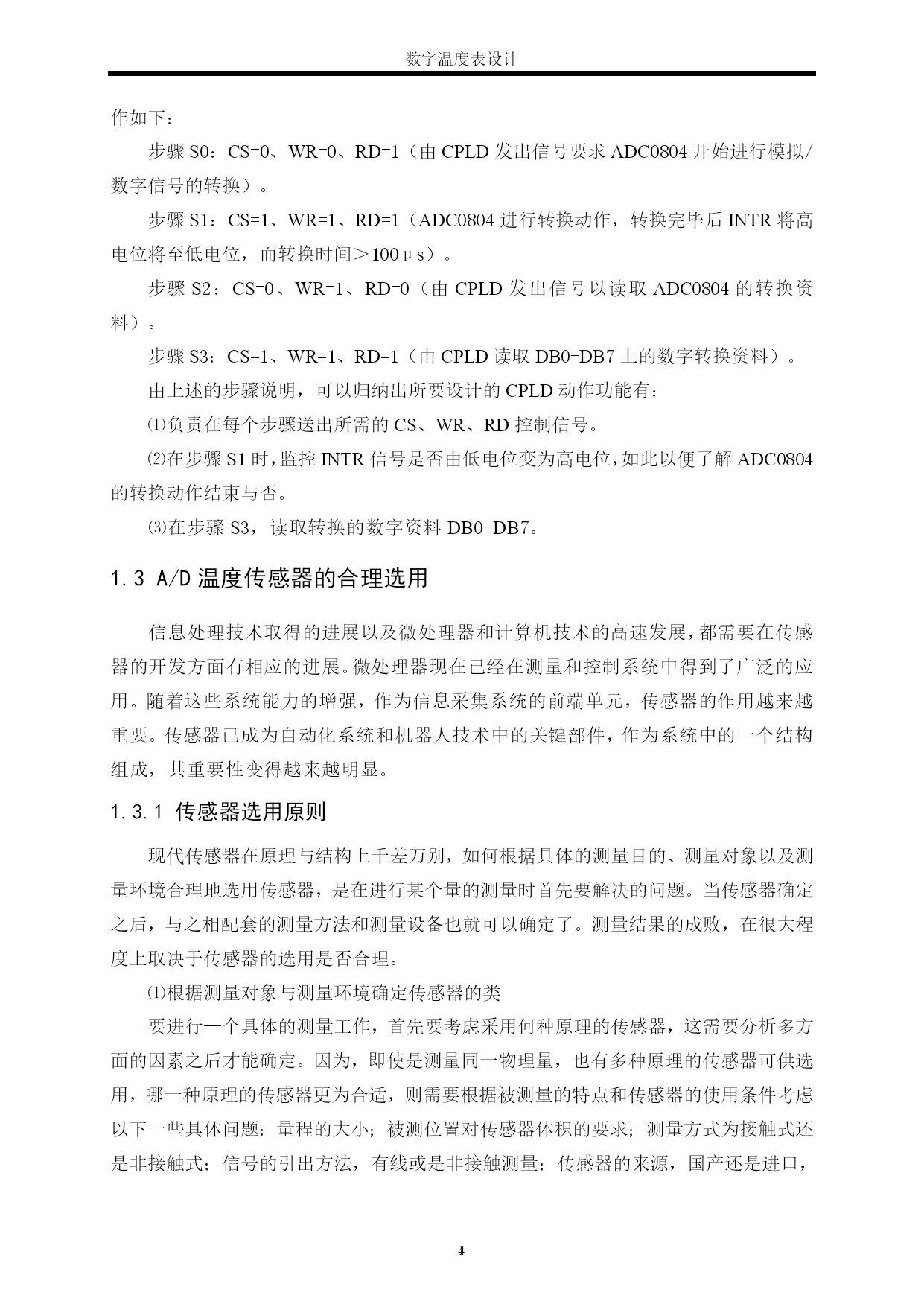

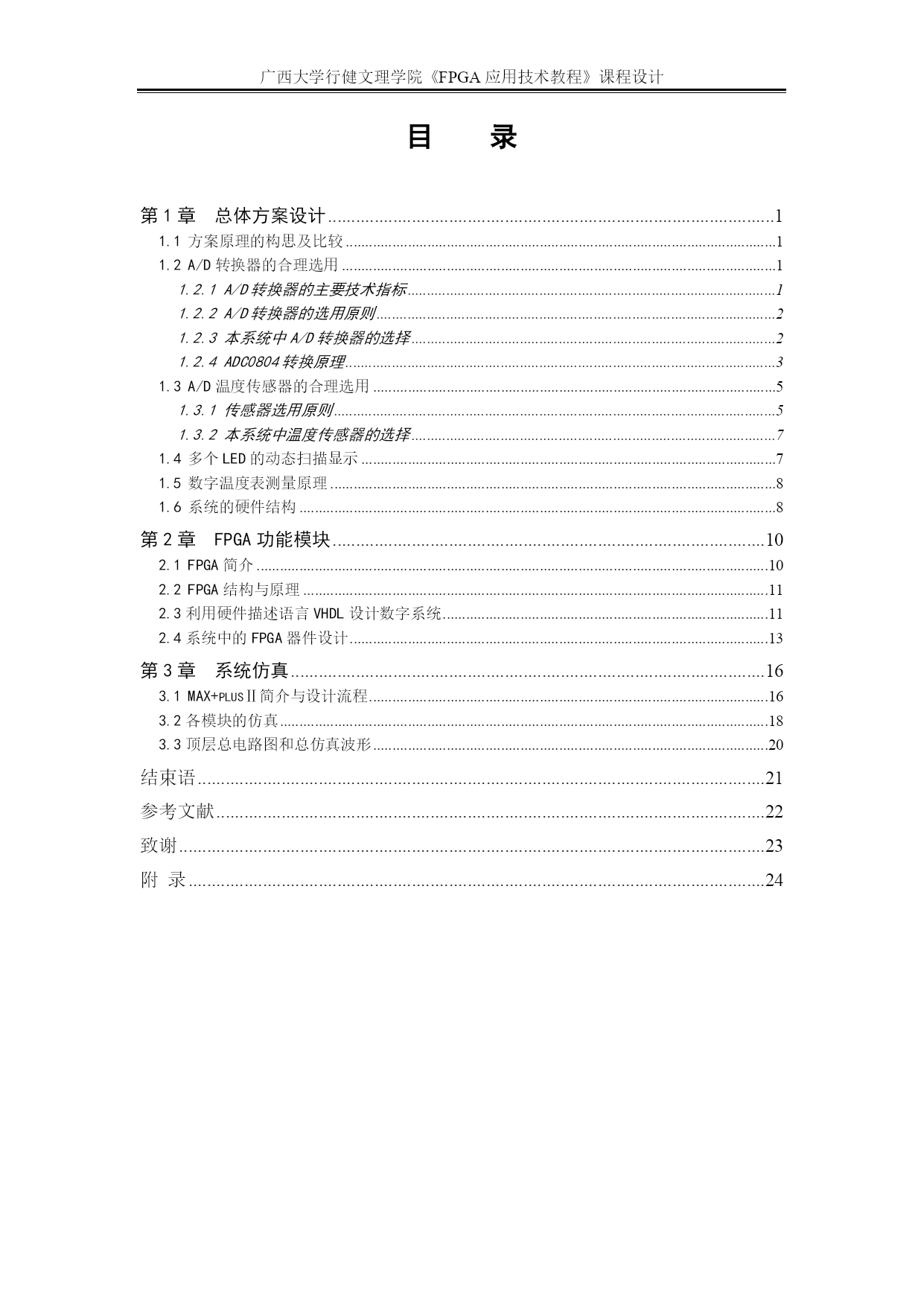

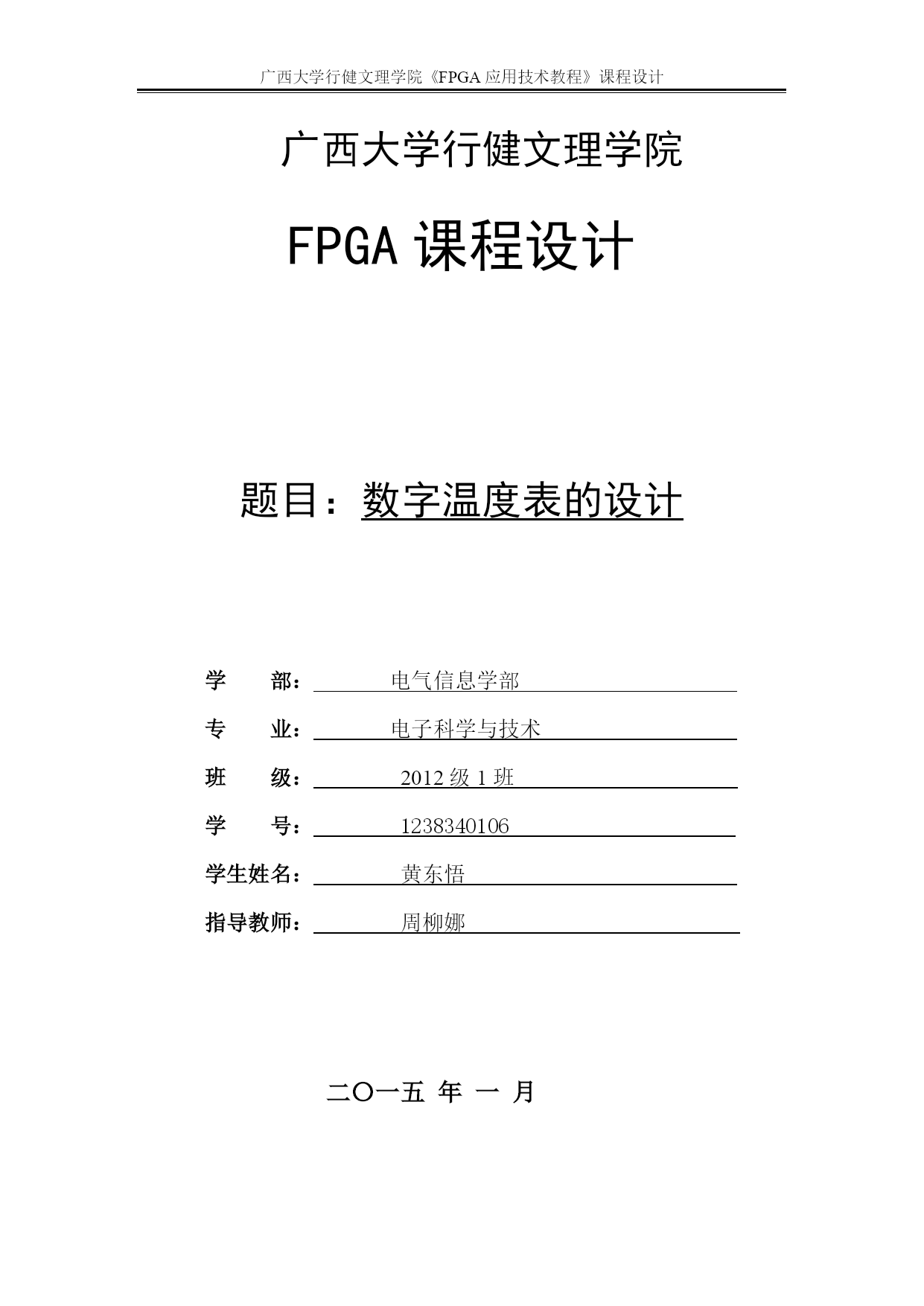

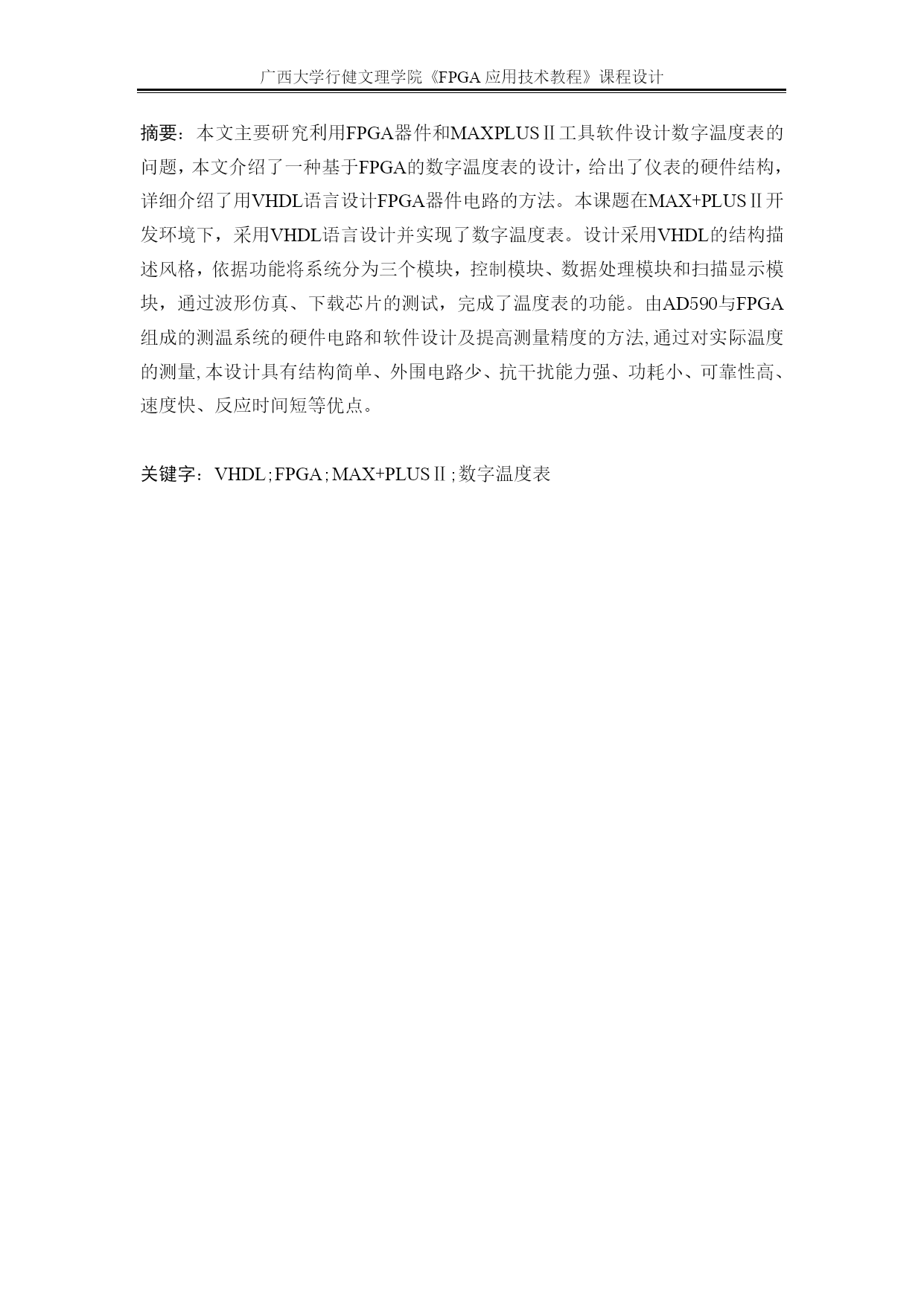

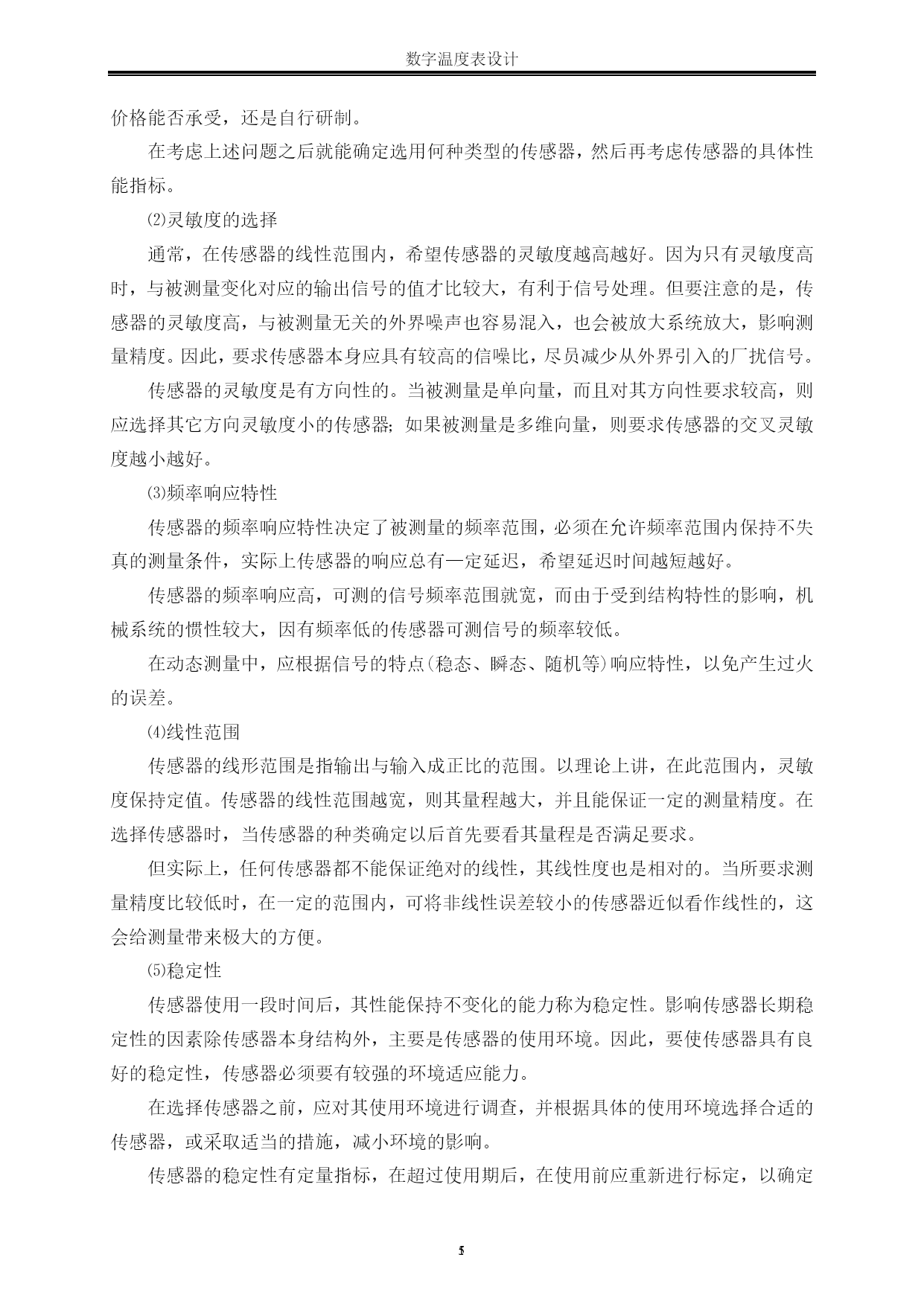

广西大学行健文理学院《FPGA应用技术教程》课程设计广西大学行健文理学院《FPGA应用技术教程》课程设计广西大学行健文理学院FPGA课程设计题目：数字温度表的设计学部：电气信息学部专业：电子科学与技术班级：2012级1班学号：1238340106学生姓名：黄东悟指导教师：周柳娜二〇一五年一月摘要：本文主要研究利用FPGA器件和MAXPLUSⅡ工具软件设计数字温度表的问题，本文介绍了一种基于FPGA的数字温度表的设计，给出了仪表的硬件结构，详细介绍了用VHDL语言设计FPGA器件电路的方法。本课题在MAX+PLUSⅡ开发环境下，采用VHDL语言设计并实现了数字温度表。设计采用VHDL的结构描述风格，依据功能将系统分为三个模块，控制模块、数据处理模块和扫描显示模块，通过波形仿真、下载芯片的测试，完成了温度表的功能。由AD590与FPGA组成的测温系统的硬件电路和软件设计及提高测量精度的方法,通过对实际温度的测量,本设计具有结构简单、外围电路少、抗干扰能力强、功耗小、可靠性高、速度快、反应时间短等优点。关键字：VHDL;FPGA;MAX+PLUSⅡ;数字温度表DesignandEmulationoftheDigitalThermometerAbstract:ThisarticlemainresearchthequestionusingtheFPGAcomponentsandthesoftwaretoolMAXPLUSⅡ.designdigitthermometer's,thisarticleintroducedonekinddesignofdigitalthermometer'sbasedontheFPGA,hasgiventhehardwarearchitectureofmeasuringappliance’s,introducedthemethodusingthelanguageVHDLdesigncircuitofFPGAcomponentindetail.UnderthedevelopmentenvironmentofMAX+PLUSⅡthistopicusedtheVHDLlanguagedesign,andhasrealizedthedigitalthermometer.ThedesigntakethestructuredescriptionstyleofVHDL,basedonthefunctionthesystemconsistsofthreemodules,thecontrolmodule,thedataprocessingmoduleandthescanningdisplaymodule,viatheprofilesimulation,thedownloadingchip'stest,hascompletedthermometer'sfunction.Thetemperaturemeasurementsystem'shardwarecircuitwhichconsistofAD590andFPGAandthemethodthatenhancementmeasuringaccuracy,throughthetestingofthepracticaltemperature,foundthisdesignhasthemeritssimplestructure,fewoutside-circuit,strongabilityantiinterrupter,smallpowerloss,highreliability,highspeed,shorttimeofreactionandsoon.KeyWords:VHDL;FPGA;MAX+PLUSⅡ;Digitalthermometer目录TOC\o"1-3"\h\z\uHYPERLINK\l_Toc19964第1章总体方案设计PAGEREF_Toc199641HYPERLINK\l_Toc272811.1方案原理的构思及比较PAGEREF_Toc272811HYPERLINK\l_Toc76401.2A/D转换器的合理选用PAGEREF_Toc76401HYPERLINK\l_Toc89281.2.1A/D转换器的主要技术指标PAGEREF_Toc89281HYPERLINK\l_Toc187801.2.2A/D转换器的选用原则PAGEREF_Toc187802HYPERLINK\l_Toc160281.2.3本系统中A/D转换器的选择PAGEREF_To
