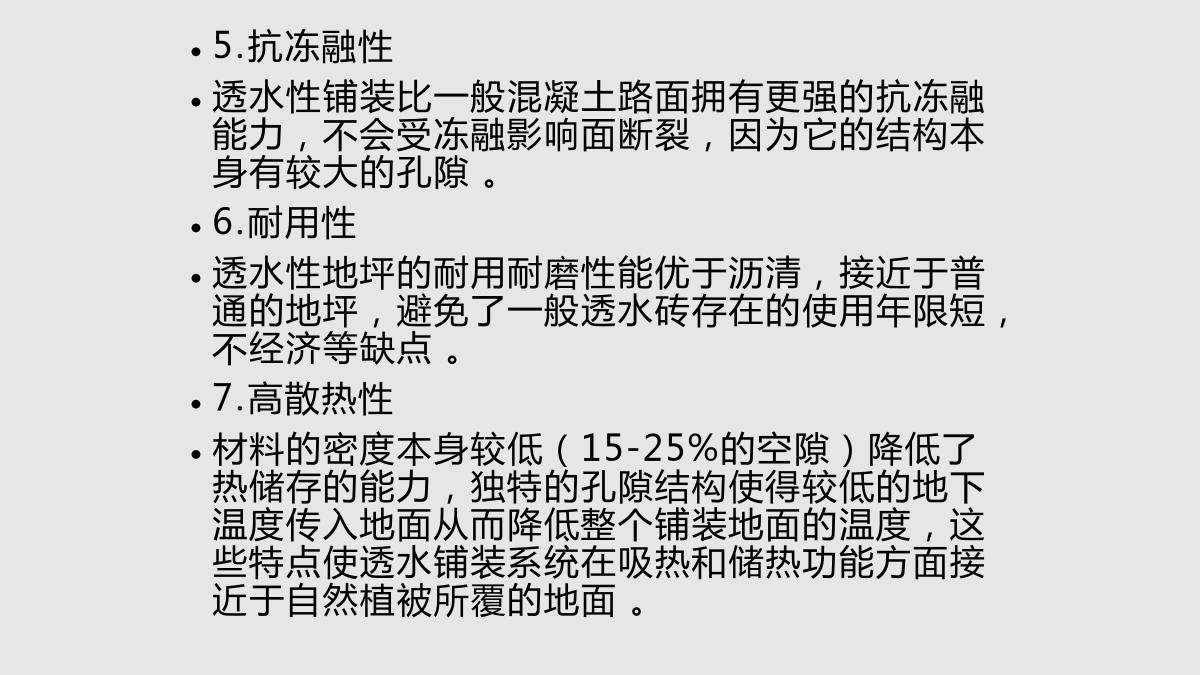

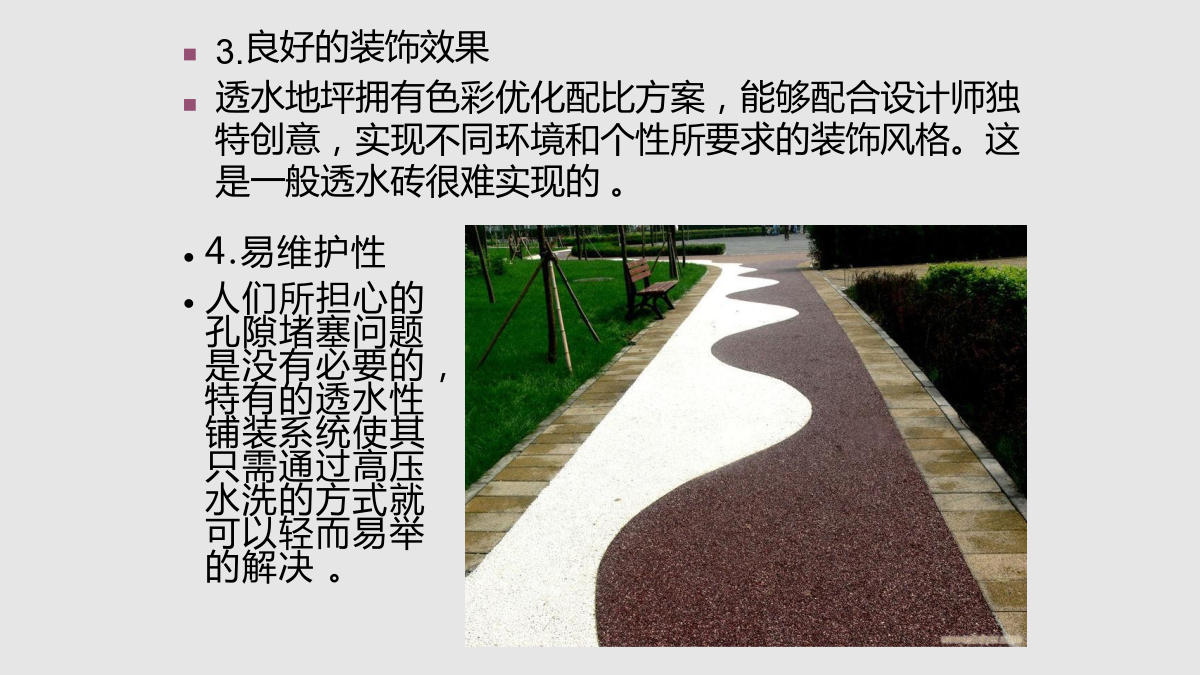

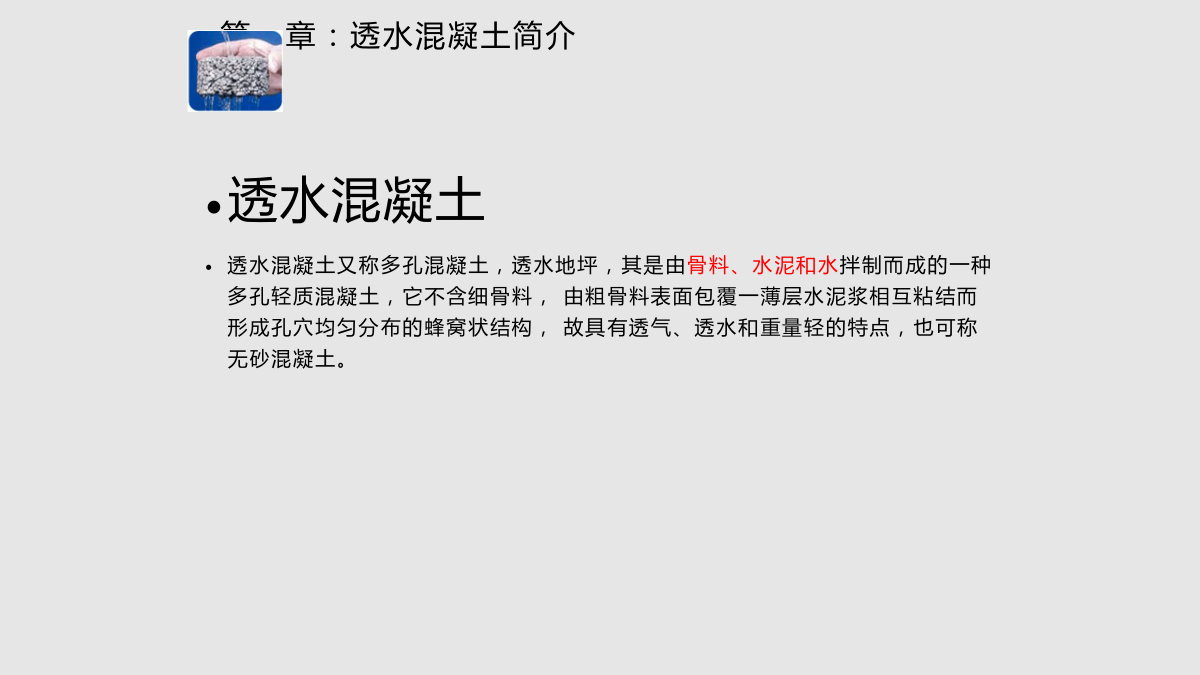

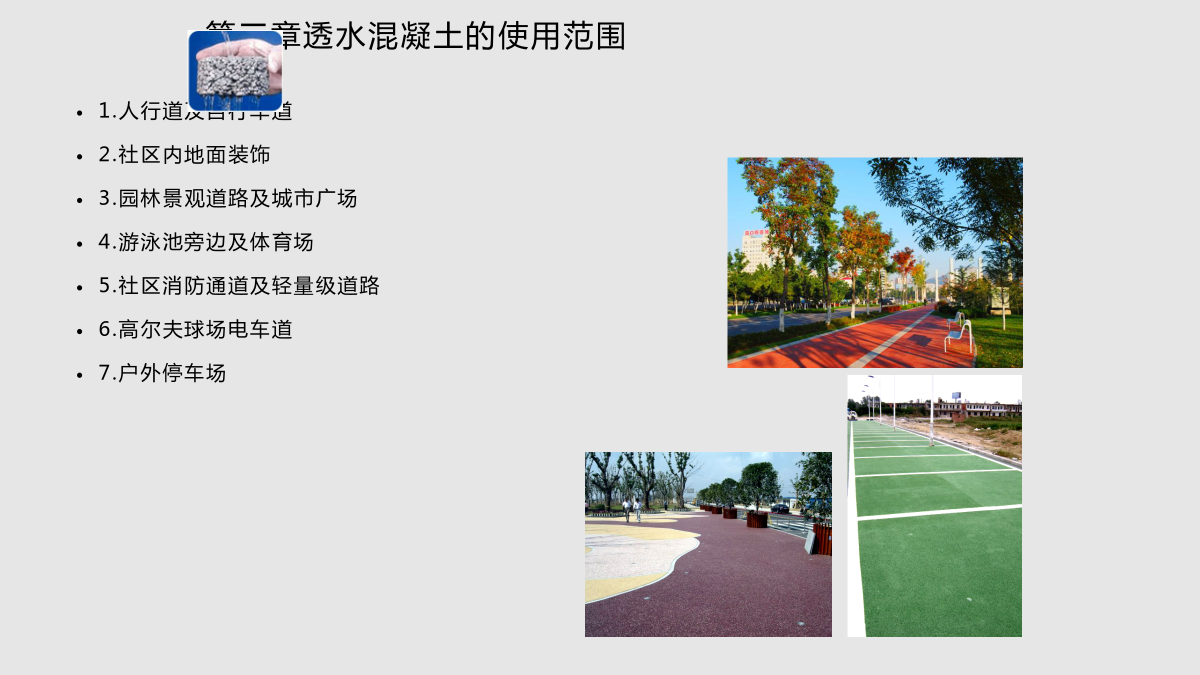

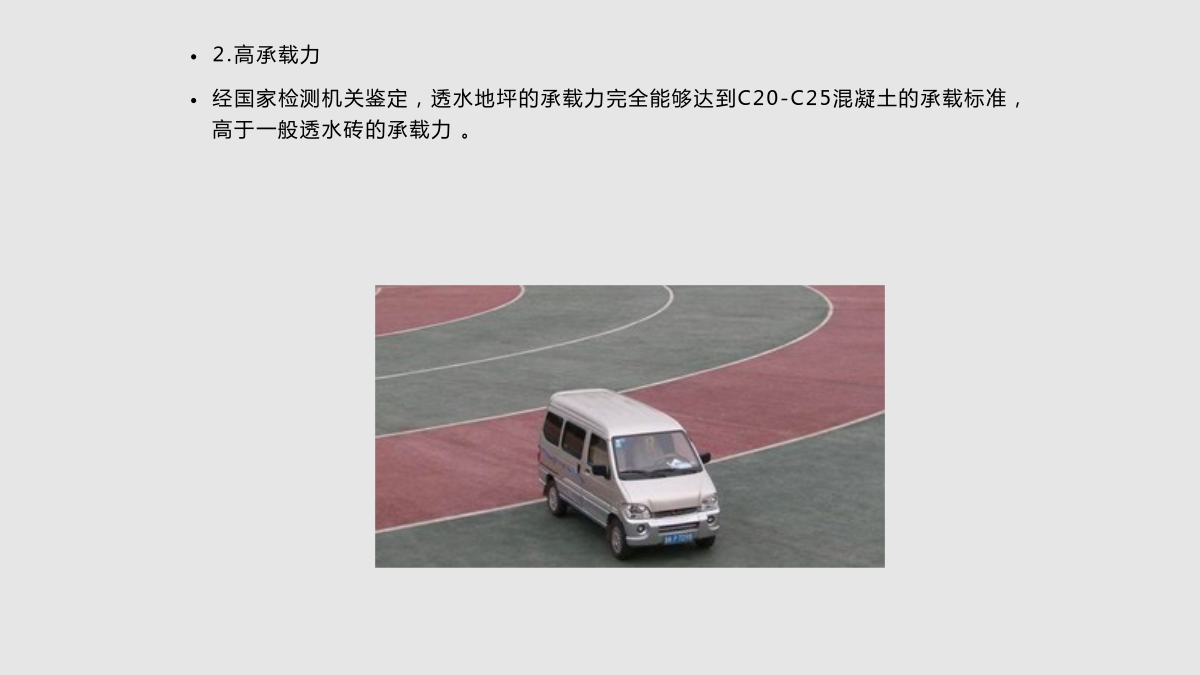

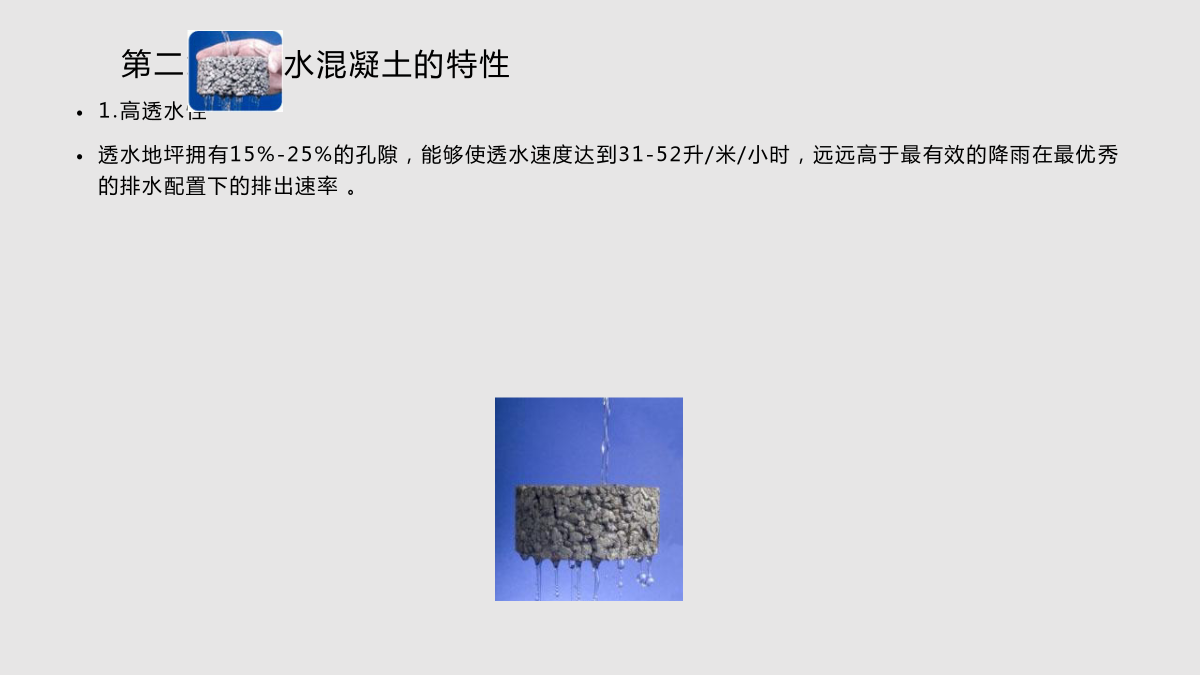

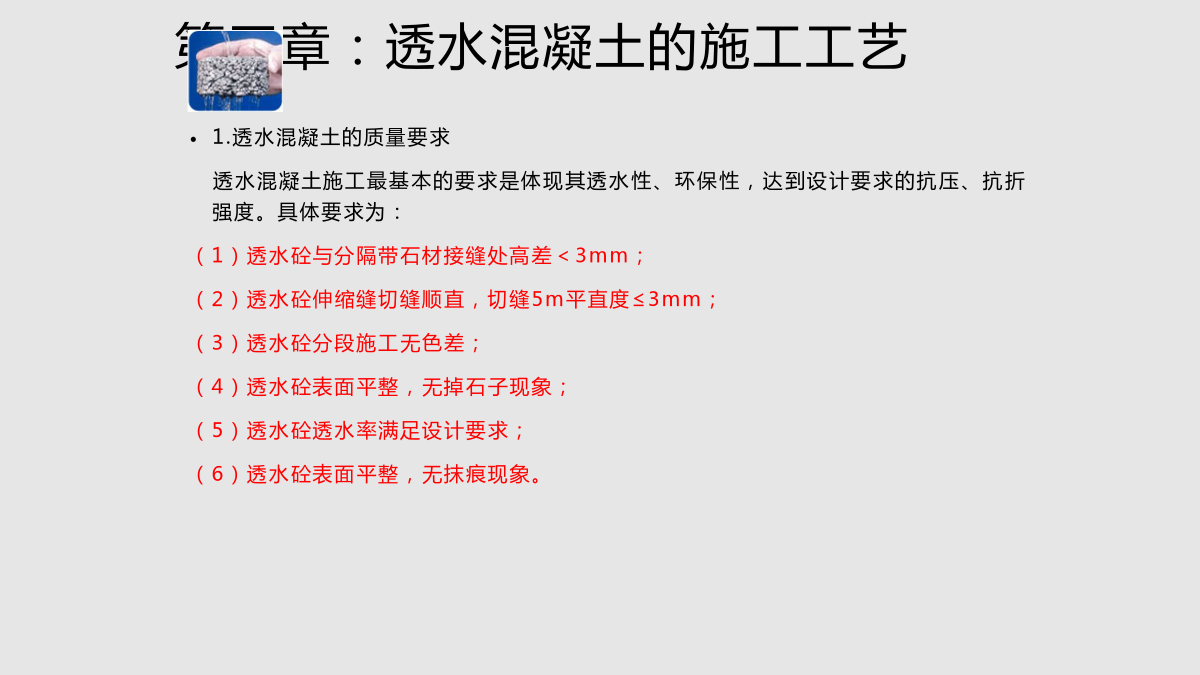

第一章：透水混凝土简介相关情况一：相关情况二：透水混凝土常用颜色第二章：透水混凝土的特性2.高承载力经国家检测机关鉴定，透水地坪的承载力完全能够达到C20-C25混凝土的承载标准，高于一般透水砖的承载力。4.易维护性人们所担心的孔隙堵塞问题是没有必要的，特有的透水性铺装系统使其只需通过高压水洗的方式就可以轻而易举的解决。5.抗冻融性透水性铺装比一般混凝土路面拥有更强的抗冻融能力，不会受冻融影响面断裂，因为它的结构本身有较大的孔隙。6.耐用性透水性地坪的耐用耐磨性能优于沥清，接近于普通的地坪，避免了一般透水砖存在的使用年限短，不经济等缺点。7.高散热性材料的密度本身较低（15-25%的空隙）降低了热储存的能力，独特的孔隙结构使得较低的地下温度传入地面从而降低整个铺装地面的温度，这些特点使透水铺装系统在吸热和储热功能方面接近于自然植被所覆的地面。第三章透水混凝土的使用范围第四章：透水混凝土的施工工艺2.透水混凝土材料的组成：透水混凝土由透水混凝土专用胶结剂、碎石、水组成。（1）透水混凝土专用胶结剂—由建材企业生产的一种专用胶结剂，其是以高强度等级的硅酸盐水泥为基料，配以多种助剂增加强度与粘结力组成的粉状料，并可按用户要求加入无机耐候颜料，使其和碎石、水按一定比例混合后，组成不同色彩的透水混凝土面层。（2）碎石：透水混凝土用的碎石应具有技术要求，一般采用较高标准的石料，其物理性能指标见（表一）。碎石颗粒也有一定的要求，按其颗粒大小范围分1#、2#、3#三号。具体的颗粒范围见（表二）。碎石是透水混凝土的主要材料之一，其质量必须要控制好。（3）水：普通自来水即可用。一般末经过滤的混浊的地下水或使用过的不洁水，不能利用。3.三种原材料在施工过程中配合比：要施工出高质量、高标准的透水混凝土地面，在原材料固定的条件下，严格控制以上三种原材料的配比，是施工中的重要关键，在施工现场负责人必须严格控制比例。常用透水混凝土配合比（按质量计）：水：胶结剂：碎石=115：410:15204.透水混凝土的品种⑴普通素色透水混凝土：为普通水泥本色的透水混凝土。⑵标准色透水混凝土：以普通水泥本色掺加无机耐候颜料组成的透水混凝土，色彩属一般。⑶艳丽色透水混凝土：以高要求的水泥掺加添加剂及无机耐候颜料组成的透水混凝土，色彩艳丽。⑷组合压模工艺的透水混凝土：由彩色混凝土压模工艺和透水混凝土相间组合成的混凝土。⑸组合纸模工艺的透水混凝土：由彩色混凝土压模工艺和透水混凝土相间组合成的混凝土。⑹组合喷涂工艺的透水混凝土：由彩色混凝土喷涂工艺和透水混凝土相间组合成的混凝土。以上各类透水混凝土工艺，是根据项目的不同地点、环境、承载要求以及基础条件等不同，而进行针对性的设计及应用的，在图案变化、色彩变化上有更多的适用性和实用性。5.透水混凝土路面基层的要求：（1）透水混凝土路面的厚度：从上可知因彩色透水混凝土的强度原因，大都应用于人行道、广场、停车场、园林小道等场所。根据路面的不同应用面板厚度不同，对人行道，自行车道等轻荷重地面，一般面层厚度不低于8公分；对停车场、广场等中荷重地面，面层厚度不低于10公分，考虑成本，可将面层分为二层，即表层为彩色透水混凝土层，厚度一般不低于3公分，下层为素色透水混凝土层。（2）为确保路体结构层具有足够的整体强度和透水性，表面层下需有透水基层和较好保水性的垫层。基层要求：在素土层夯实层上，配用的基层材料，应有适当的强度外，须有较好的透水性，采用级配砂砾或级配碎石等。采用级配碎石时，碎石的最大粒径应小于0.7倍的基层厚度，且不超过50mm。垫层一般采用天然碎石，粒径小于10mm，俗称瓜子片，并铺有一定厚度、铺设需均匀平整。（3）考虑大暴雨季节因素，为防止基层过多积水，影响地基，在基层处设置专用透水管道排，通向道路边的排水系统，用时排除过量的雨水。（本条根据当地情况参考使用）6.透水混凝土的施工一般按8cm为标准作为人行道的基准厚度，在此基础上按不同的功能，设计不同的厚度。为降低成本，可采用分层设计。施工上述单层或分层的透水混凝土路面，键全的施工工艺是透水混凝土路面质量的保证，我们提供以下的施工方案。1、施工前的准备：施工前应作好组织、物质、技术等三大准备。1）组织准备：建立健全的施工项目组织机构的人员设置，以能实现施工项目所要求的工作任务为原则，人员配置要从严控制，力求一专多用，一人多职。2）物质准备：透水混凝土施实质上相似于水泥混凝土施工，其原料中仅少了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（胶结料、高料）。物质准备应是现场的准备，如人员的住宿、所需的水、电供应、工程材料堆放工棚（胶结料须要有防水措施的工棚）搭建；搅拌机械的设置场地等等一系列的准备工作。
