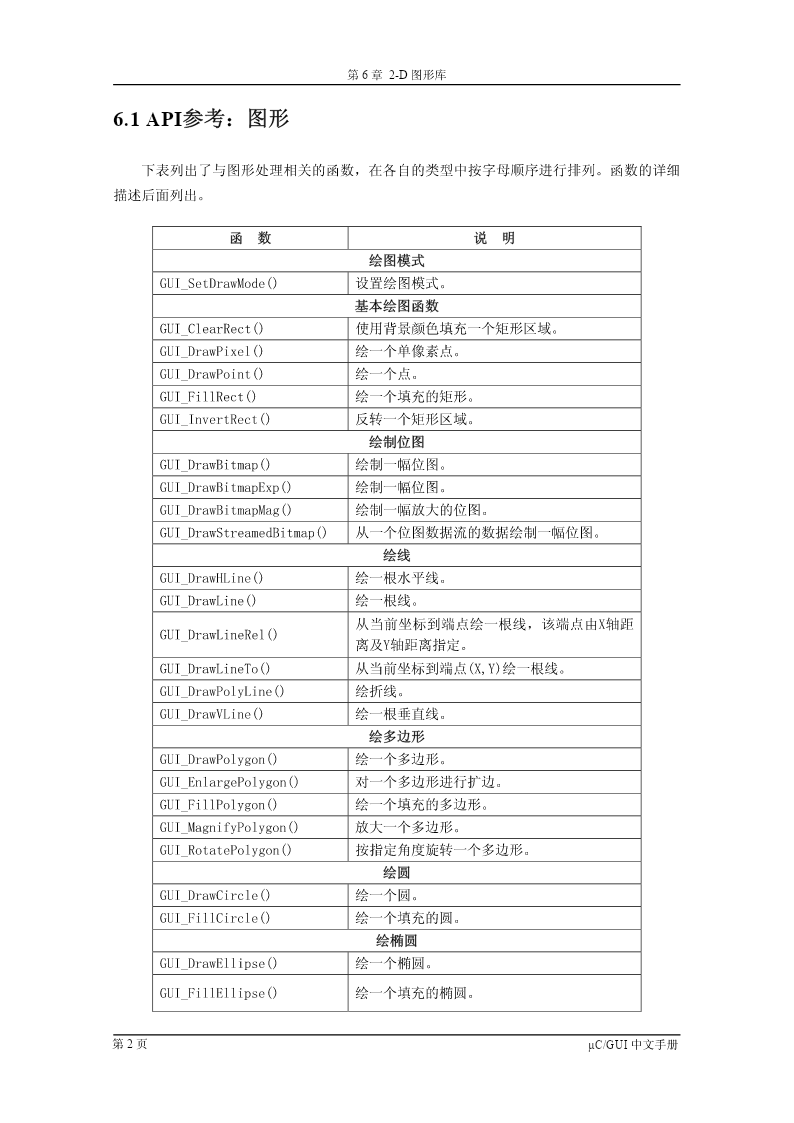

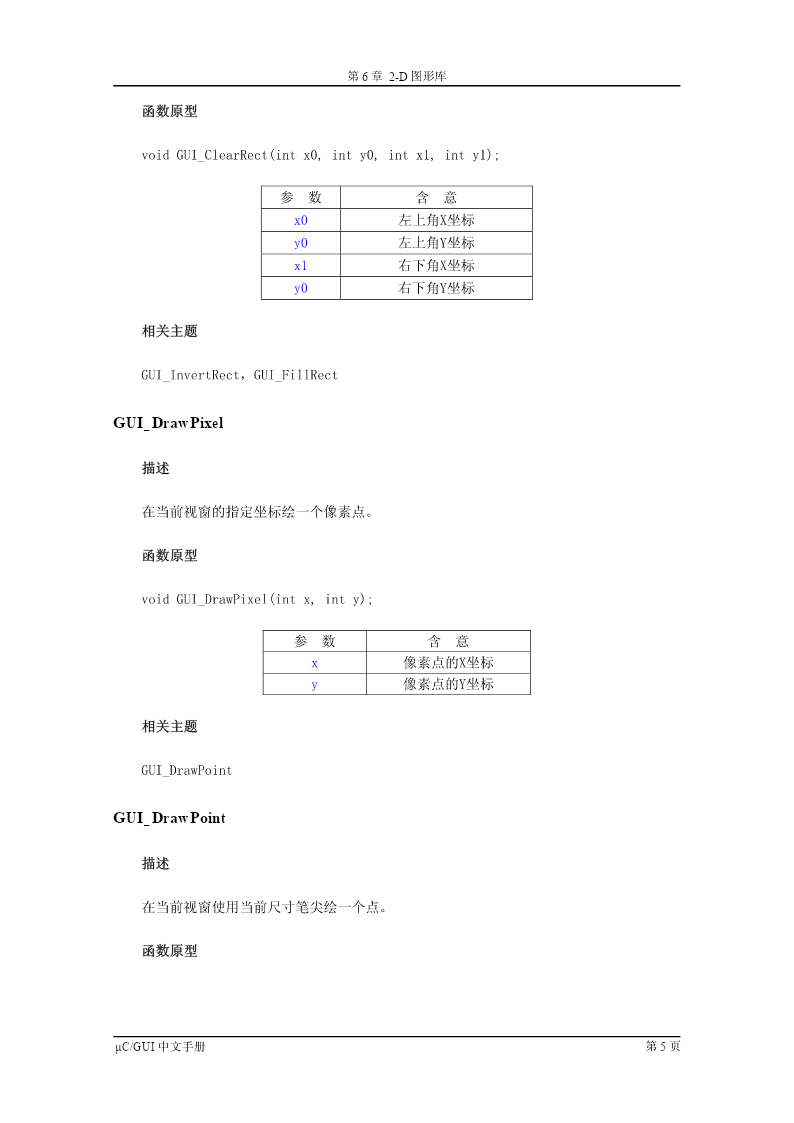

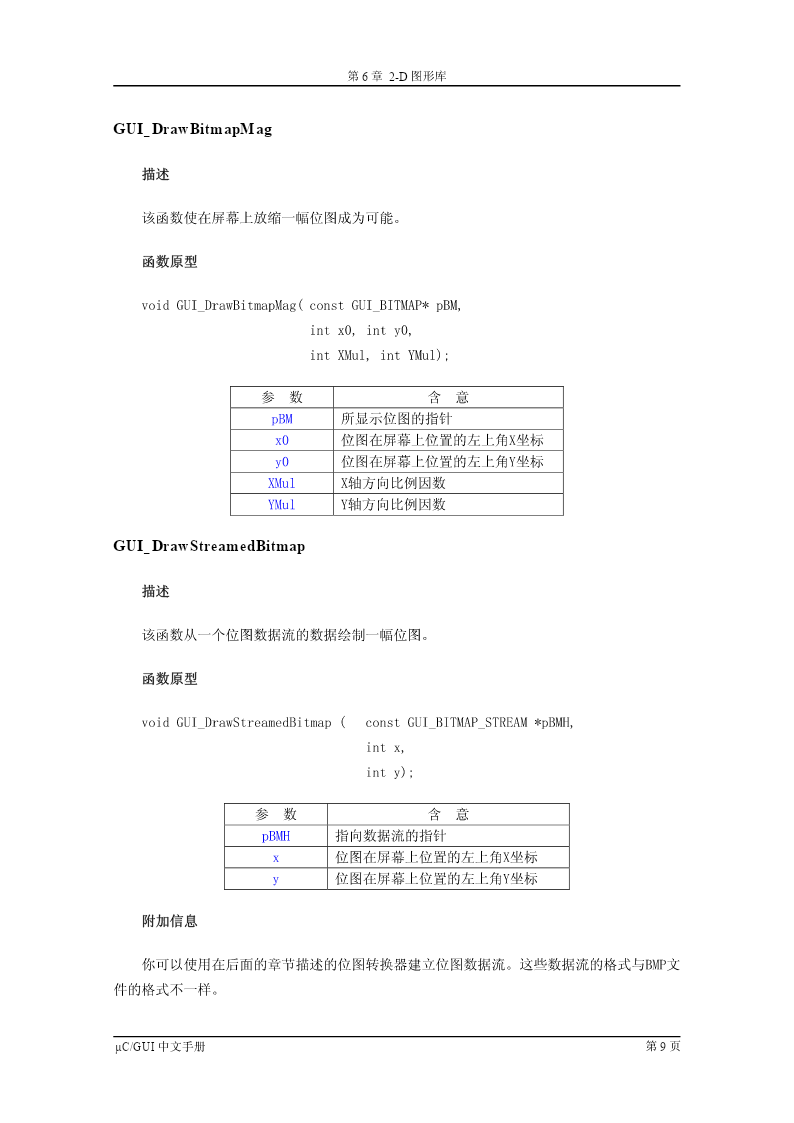

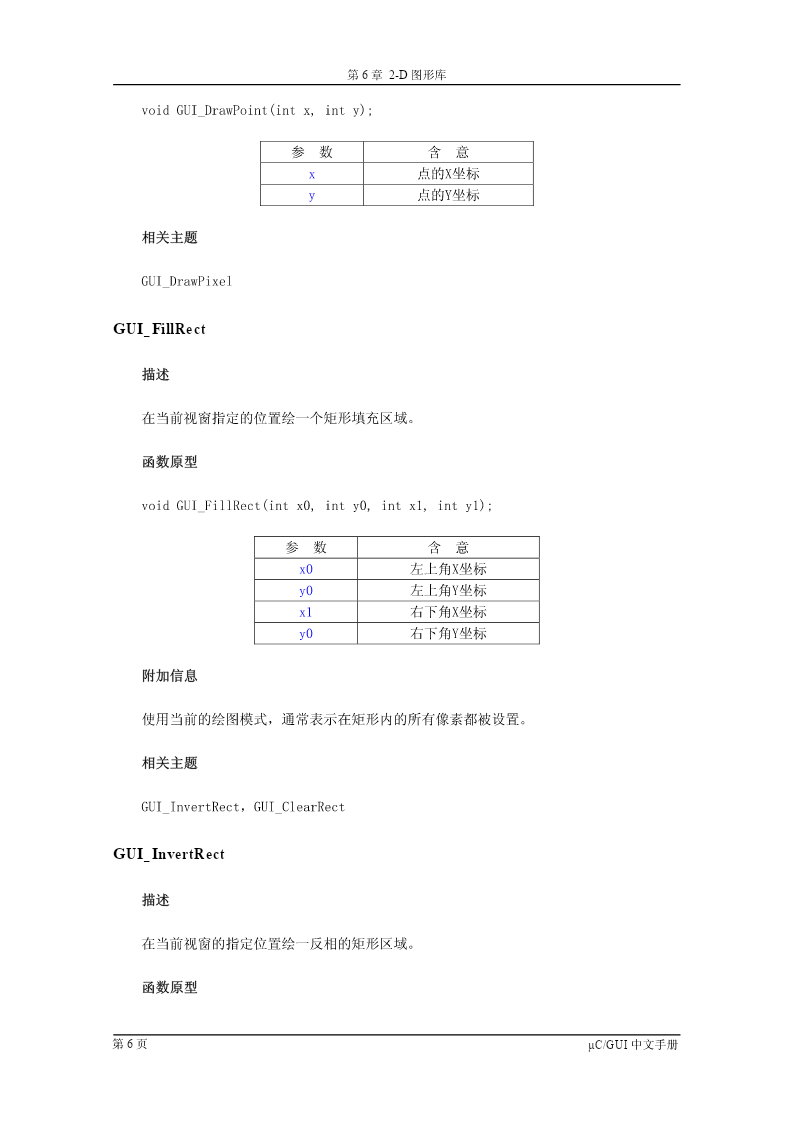

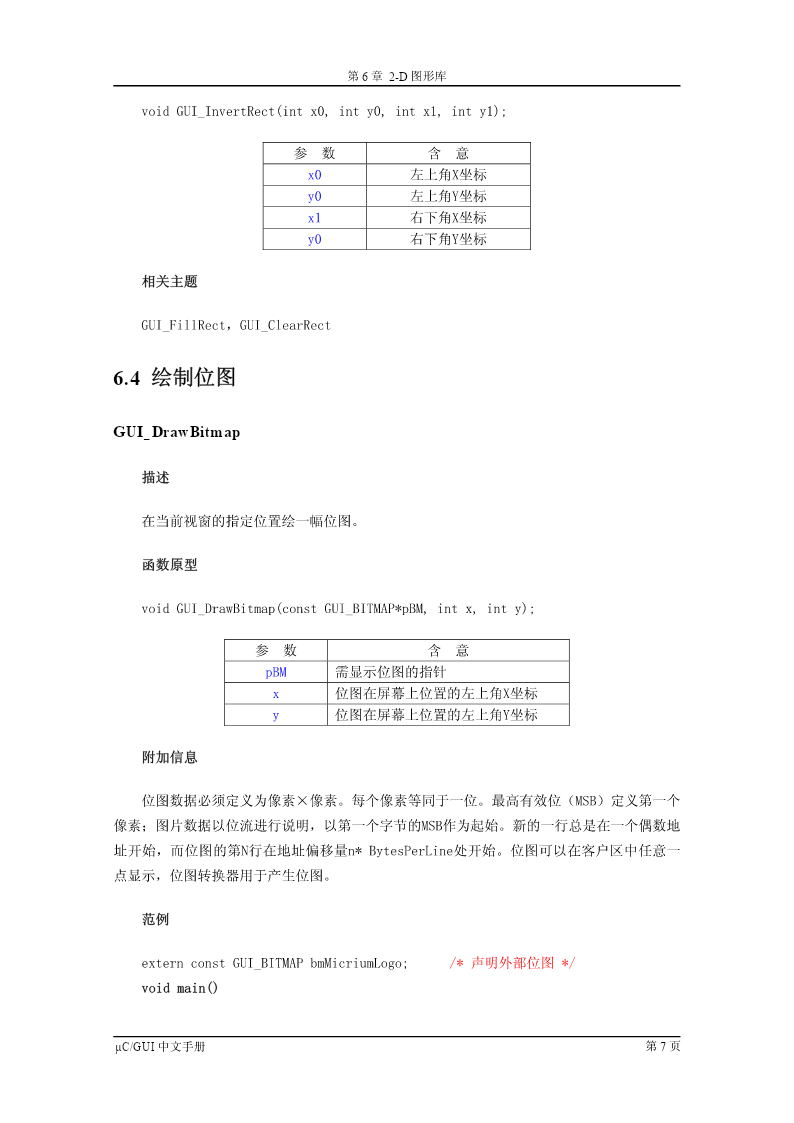

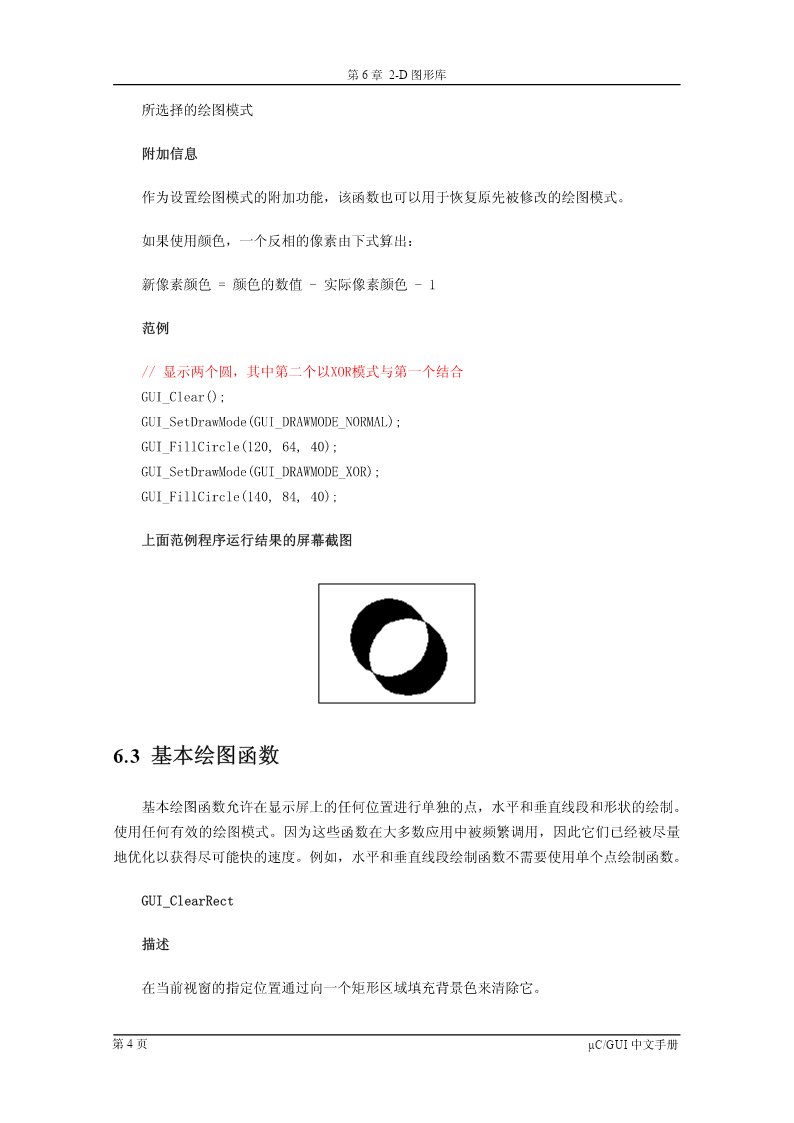

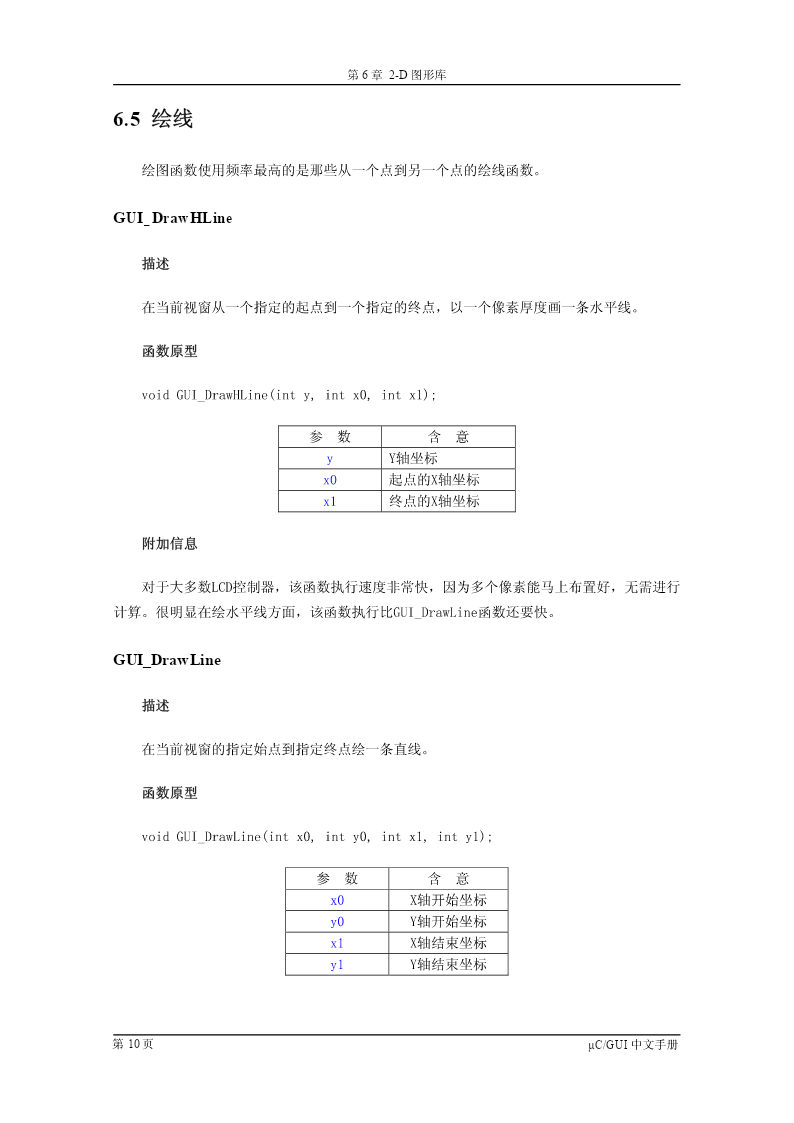

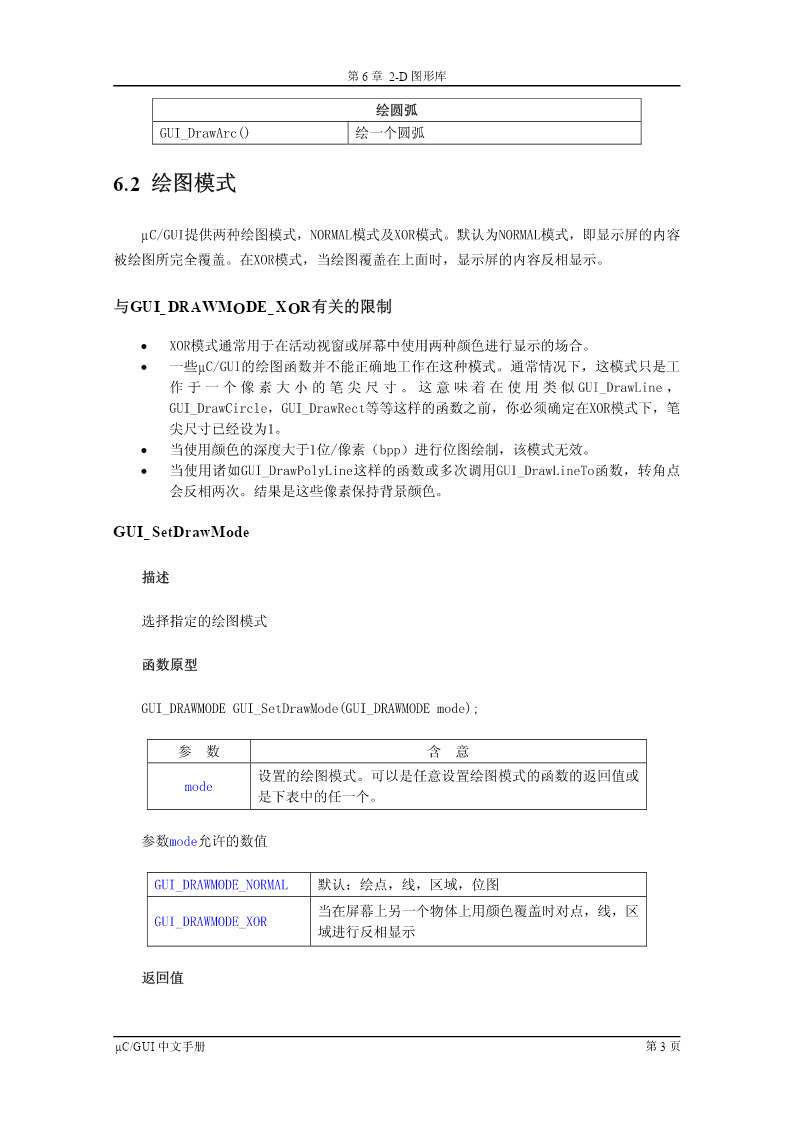

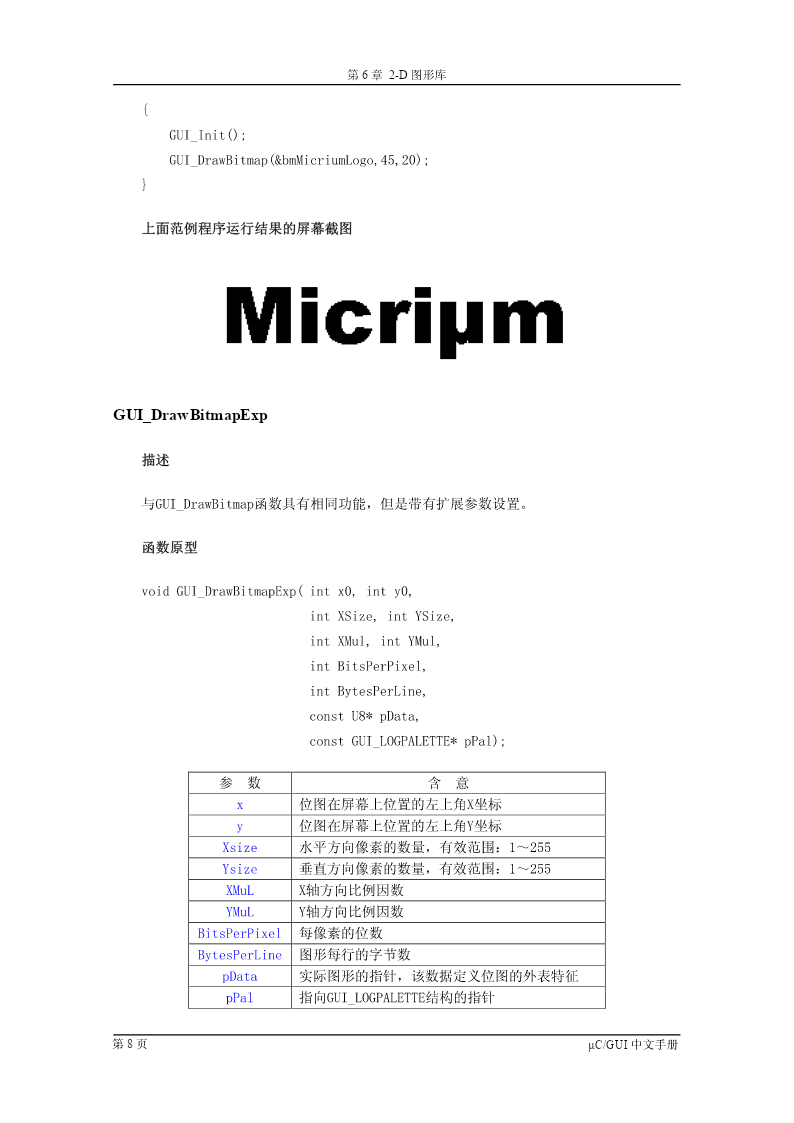

第6章2-D图形库µC/GUI包括有一个完整的2-D图形库，在大多数场下应用是足够了。µC/GUI提供的函数既可以与裁剪区一道使用也可以脱离裁剪区使用（参考第12章“视窗管理器”），这些函数基于快速及有效率的算法建立。目前，只有绘制圆弧函数要求浮点运算支持。µC/GUI中文手册第6章2-D图形库6.1API参考：图形下表列出了与图形处理相关的函数，在各自的类型中按字母顺序进行排列。函数的详细描述后面列出。函数说明绘图模式GUI_SetDrawMode()设置绘图模式。基本绘图函数GUI_ClearRect()使用背景颜色填充一个矩形区域。GUI_DrawPixel()绘一个单像素点。GUI_DrawPoint()绘一个点。GUI_FillRect()绘一个填充的矩形。GUI_InvertRect()反转一个矩形区域。绘制位图GUI_DrawBitmap()绘制一幅位图。GUI_DrawBitmapExp()绘制一幅位图。GUI_DrawBitmapMag()绘制一幅放大的位图。GUI_DrawStreamedBitmap()从一个位图数据流的数据绘制一幅位图。绘线GUI_DrawHLine()绘一根水平线。GUI_DrawLine()绘一根线。从当前坐标到端点绘一根线，该端点由X轴距GUI_DrawLineRel()离及Y轴距离指定。GUI_DrawLineTo()从当前坐标到端点(X,Y)绘一根线。GUI_DrawPolyLine()绘折线。GUI_DrawVLine()绘一根垂直线。绘多边形GUI_DrawPolygon()绘一个多边形。GUI_EnlargePolygon()对一个多边形进行扩边。GUI_FillPolygon()绘一个填充的多边形。GUI_MagnifyPolygon()放大一个多边形。GUI_RotatePolygon()按指定角度旋转一个多边形。绘圆GUI_DrawCircle()绘一个圆。GUI_FillCircle()绘一个填充的圆。绘椭圆GUI_DrawEllipse()绘一个椭圆。GUI_FillEllipse()绘一个填充的椭圆。µC/GUI中文手册第6章2-D图形库绘圆弧GUI_DrawArc()绘一个圆弧6.2绘图模式µC/GUI提供两种绘图模式，NORMAL模式及XOR模式。默认为NORMAL模式，即显示屏的内容被绘图所完全覆盖。在XOR模式，当绘图覆盖在上面时，显示屏的内容反相显示。与GUI_DRAWMODE_XOR有关的限制•XOR模式通常用于在活动视窗或屏幕中使用两种颜色进行显示的场合。•一些µC/GUI的绘图函数并不能正确地工作在这种模式。通常情况下，这模式只是工作于一个像素大小的笔尖尺寸。这意味着在使用类似GUI_DrawLine，GUI_DrawCircle，GUI_DrawRect等等这样的函数之前，你必须确定在XOR模式下，笔尖尺寸已经设为1。•当使用颜色的深度大于1位/像素（bpp）进行位图绘制，该模式无效。•当使用诸如GUI_DrawPolyLine这样的函数或多次调用GUI_DrawLineTo函数，转角点会反相两次。结果是这些像素保持背景颜色。GUI_SetDrawMode描述选择指定的绘图模式函数原型GUI_DRAWMODEGUI_SetDrawMode(GUI_DRAWMODEmode);参数含意设置的绘图模式。可以是任意设置绘图模式的函数的返回值或mode是下表中的任一个。参数mode允许的数值GUI_DRAWMODE_NORMAL默认：绘点，线，区域，位图当在屏幕上另一个物体上用颜色覆盖时对点，线，区GUI_DRAWMODE_XOR域进行反相显示返回值µC/GUI中文手册第6章2-D图形库所选择的绘图模式附加信息作为设置绘图模式的附加功能，该函数也可以用于恢复原先被修改的绘图模式。如果使用颜色，一个反相的像素由下式算出：新像素颜色=颜色的数值-实际像素颜色-1范例//显示两个圆，其中第二个以XOR模式与第一个结合GUI_Clear();GUI_SetDrawMode(GUI_DRAWMODE_NORMAL);GUI_FillCircle(120,64,40);GUI_SetDrawMode(GUI_DRAWMODE_XOR);GUI_FillCircle(140,84,40);上面范例程序运行结果的屏幕截图6.3基本绘图函数基本绘图函数允许在显示屏上的任何位置进行单独的点，水平和垂直
