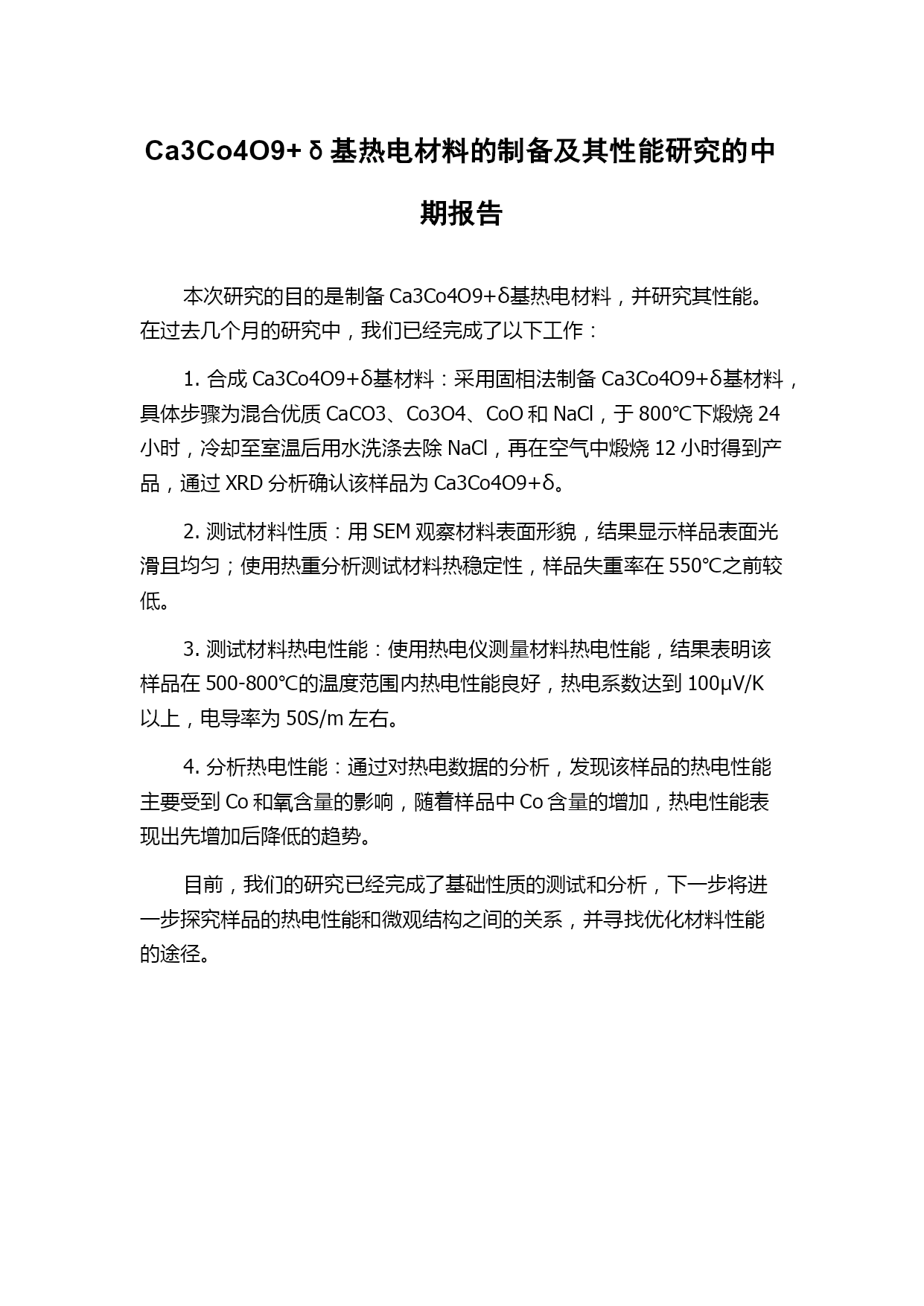

Ca3Co4O9+δ基热电材料的制备及其性能研究的中期报告本次研究的目的是制备Ca3Co4O9+δ基热电材料，并研究其性能。在过去几个月的研究中，我们已经完成了以下工作：1.合成Ca3Co4O9+δ基材料：采用固相法制备Ca3Co4O9+δ基材料，具体步骤为混合优质CaCO3、Co3O4、CoO和NaCl，于800℃下煅烧24小时，冷却至室温后用水洗涤去除NaCl，再在空气中煅烧12小时得到产品，通过XRD分析确认该样品为Ca3Co4O9+δ。2.测试材料性质：用SEM观察材料表面形貌，结果显示样品表面光滑且均匀；使用热重分析测试材料热稳定性，样品失重率在550℃之前较低。3.测试材料热电性能：使用热电仪测量材料热电性能，结果表明该样品在500-800℃的温度范围内热电性能良好，热电系数达到100μV/K以上，电导率为50S/m左右。4.分析热电性能：通过对热电数据的分析，发现该样品的热电性能主要受到Co和氧含量的影响，随着样品中Co含量的增加，热电性能表现出先增加后降低的趋势。目前，我们的研究已经完成了基础性质的测试和分析，下一步将进一步探究样品的热电性能和微观结构之间的关系，并寻找优化材料性能的途径。
