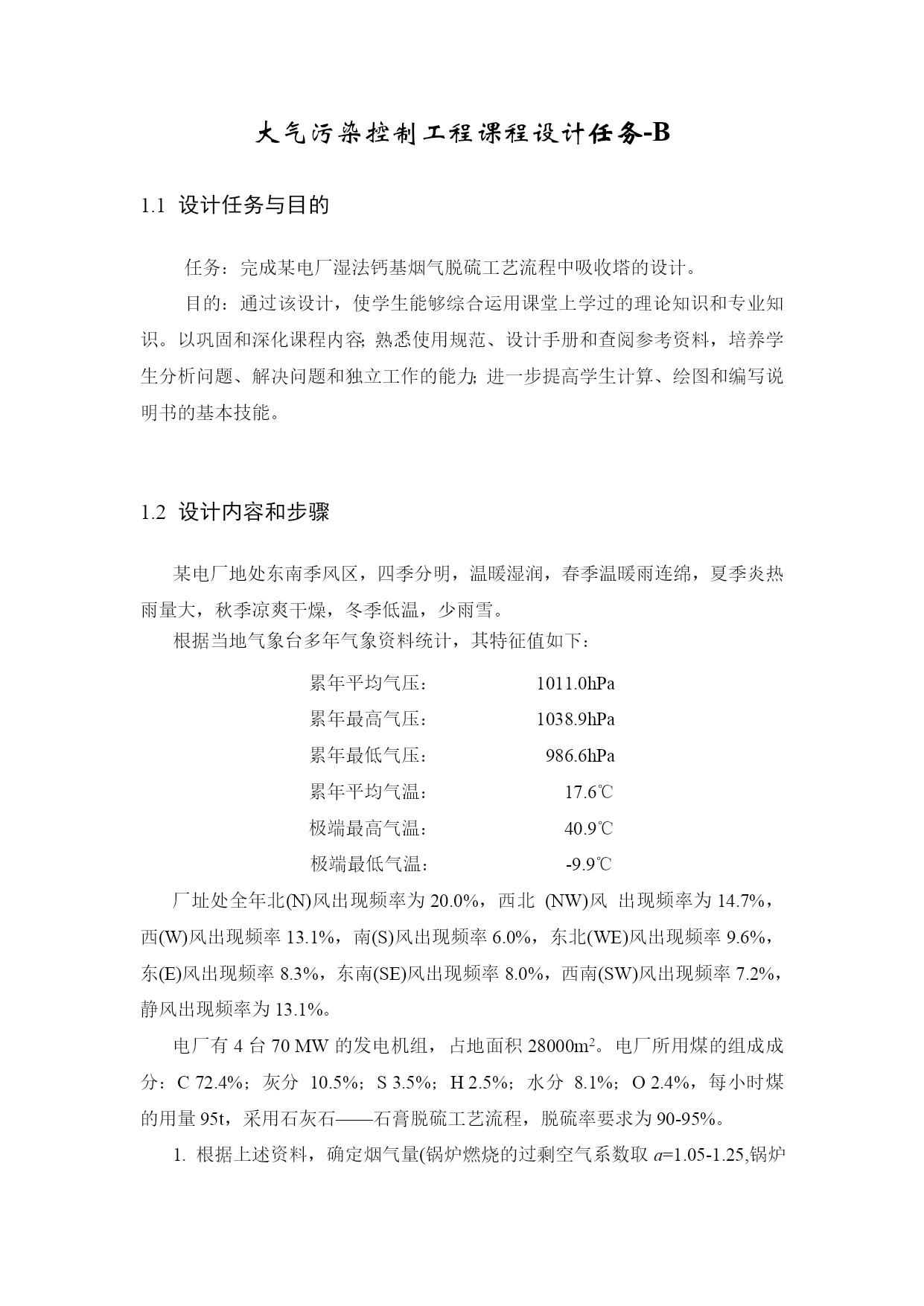

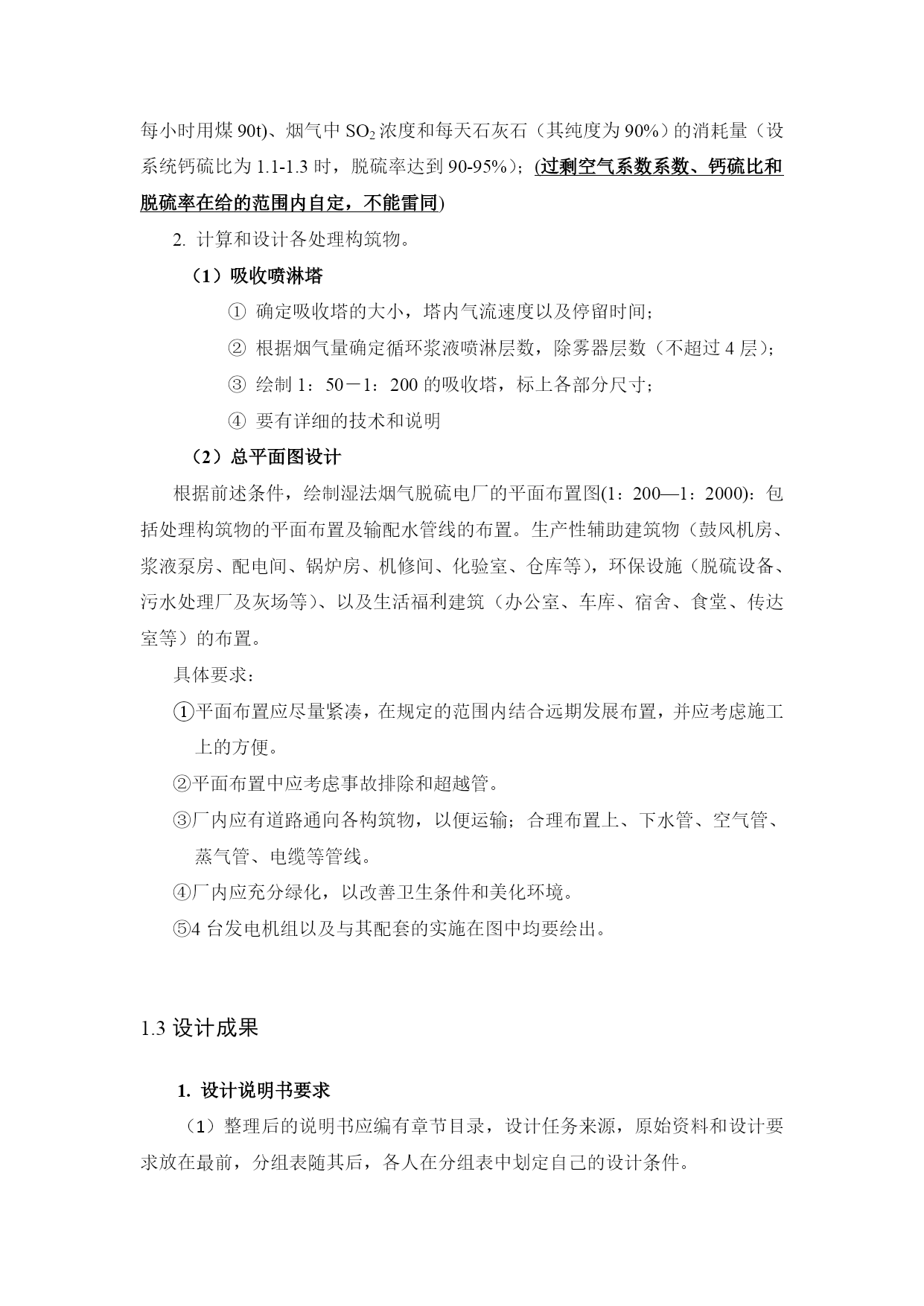

PAGE\*MERGEFORMAT0学号：。。。。。。课程设计题目某电厂湿法钙基烟气脱硫工艺流程中吸收塔的设计学院环境与生物工程学院专业环境工程班级。。学生姓名。。学号。。指导老师。。2013年6月21日大气污染控制工程课程设计任务-B1.1设计任务与目的任务：完成某电厂湿法钙基烟气脱硫工艺流程中吸收塔的设计。目的：通过该设计，使学生能够综合运用课堂上学过的理论知识和专业知识。以巩固和深化课程内容；熟悉使用规范、设计手册和查阅参考资料，培养学生分析问题、解决问题和独立工作的能力；进一步提高学生计算、绘图和编写说明书的基本技能。1.2设计内容和步骤某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。根据当地气象台多年气象资料统计，其特征值如下：累年平均气压：1011.0hPa累年最高气压：1038.9hPa累年最低气压：986.6hPa累年平均气温：17.6℃极端最高气温：40.9℃极端最低气温：-9.9℃厂址处全年北(N)风出现频率为20.0%，西北(NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。电厂有4台70MW的发电机组，占地面积28000m2。电厂所用煤的组成成分：C72.4%；灰分10.5%；S3.5%；H2.5%；水分8.1%；O2.4%，每小时煤的用量95t，采用石灰石——石膏脱硫工艺流程，脱硫率要求为90-95%。1.根据上述资料，确定烟气量(锅炉燃烧的过剩空气系数取a=1.05-1.25,锅炉每小时用煤90t)、烟气中SO2浓度和每天石灰石（其纯度为90%）的消耗量（设系统钙硫比为1.1-1.3时，脱硫率达到90-95%）；(过剩空气系数系数、钙硫比和脱硫率在给的范围内自定，不能雷同)2.计算和设计各处理构筑物。（1）吸收喷淋塔①确定吸收塔的大小，塔内气流速度以及停留时间；②根据烟气量确定循环浆液喷淋层数，除雾器层数（不超过4层）；③绘制1：50－1：200的吸收塔，标上各部分尺寸；④要有详细的技术和说明（2）总平面图设计根据前述条件，绘制湿法烟气脱硫电厂的平面布置图(1：200—1：2000)：包括处理构筑物的平面布置及输配水管线的布置。生产性辅助建筑物（鼓风机房、浆液泵房、配电间、锅炉房、机修间、化验室、仓库等），环保设施（脱硫设备、污水处理厂及灰场等）、以及生活福利建筑（办公室、车库、宿舍、食堂、传达室等）的布置。具体要求：①平面布置应尽量紧凑，在规定的范围内结合远期发展布置，并应考虑施工上的方便。②平面布置中应考虑事故排除和超越管。③厂内应有道路通向各构筑物，以便运输；合理布置上、下水管、空气管、蒸气管、电缆等管线。④厂内应充分绿化，以改善卫生条件和美化环境。⑤4台发电机组以及与其配套的实施在图中均要绘出。1.3设计成果1.设计说明书要求（1）整理后的说明书应编有章节目录，设计任务来源，原始资料和设计要求放在最前，分组表随其后，各人在分组表中划定自己的设计条件。（2）处理构筑物的设计与计算应按流程的先后次序分章节编写。（3）对所采用的设计数据（反映了设计者的设计思想及设计原则）应做必要的说明。（4）说明书要求A4开纸，用钢笔书写或打印（正文宋体、小四号字，1.5×行距），草图要求按比例.（5）设计计算书——各构筑物的计算过程、主要设备（如吸收塔、等）的选取等；2.图纸要求①总平面图比例1：200—1：2000，并附有图例，建筑物名称及必要的说明。②吸收塔按已有说明给出。1.4主要参考资料[1]郝吉明,马广大.大气污染控制工程.[2]吴忠标.大气污染控制工程.[3]魏先勋等.环境工程设计手册(修订版).[4]刘天齐.三废处理工程技术手册(废气卷).目录TOC\o"1-3"\h\uHYPERLINK\l_Toc21740一、钙基湿法烟气脱硫工艺1HYPERLINK\l_Toc270851.概述1HYPERLINK\l_Toc24342.湿法烟气脱硫的工作原理PAGEREF_Toc24342HYPERLINK\l_Toc131293.脱硫机理3HYPERLINK\l_Toc285274.石灰石湿法烟气脱硫装置PAGEREF_Toc285274HYPERLINK\l_Toc20989二、烟气脱硫工艺主要设备吸收塔PAGEREF_Toc
