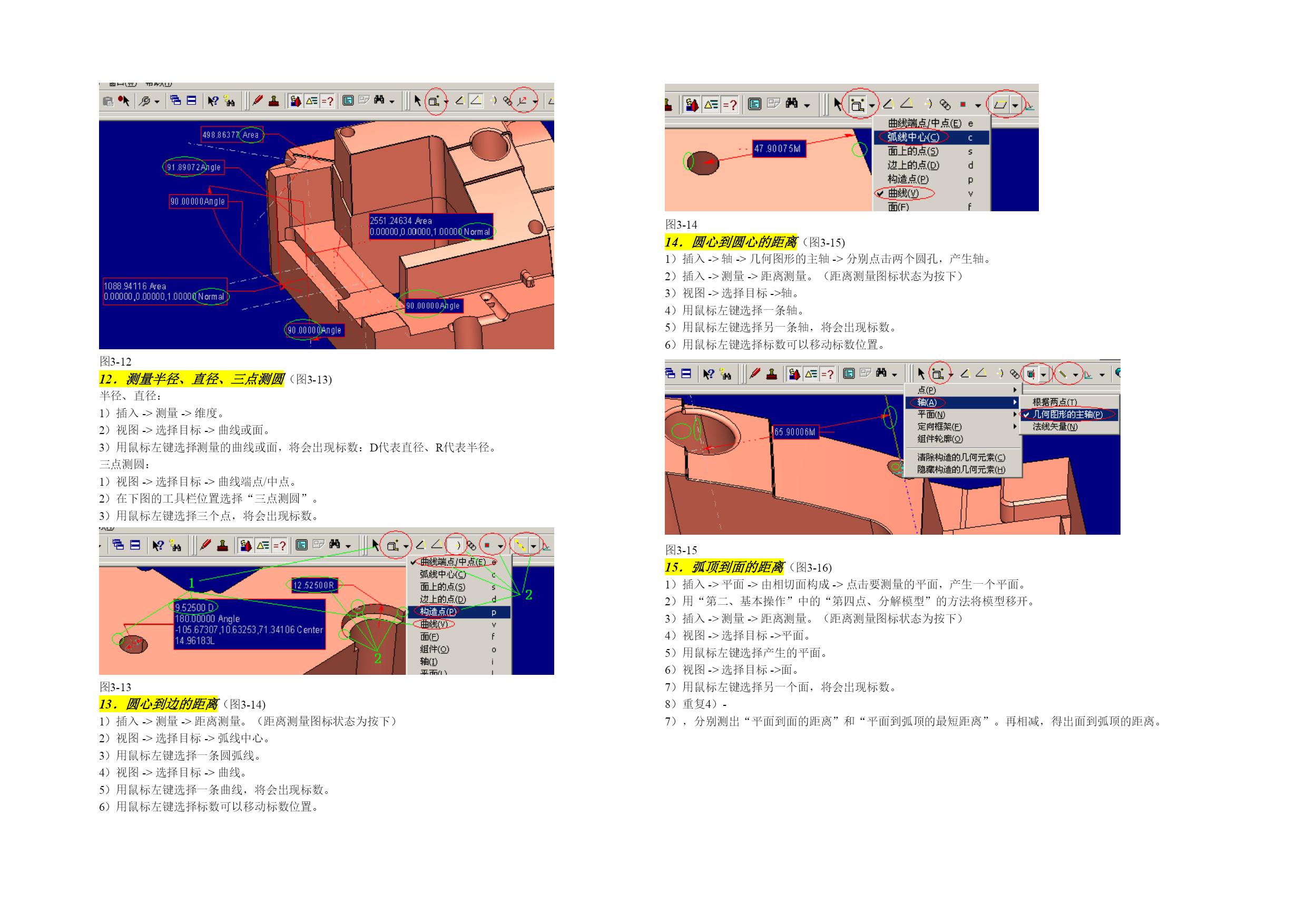

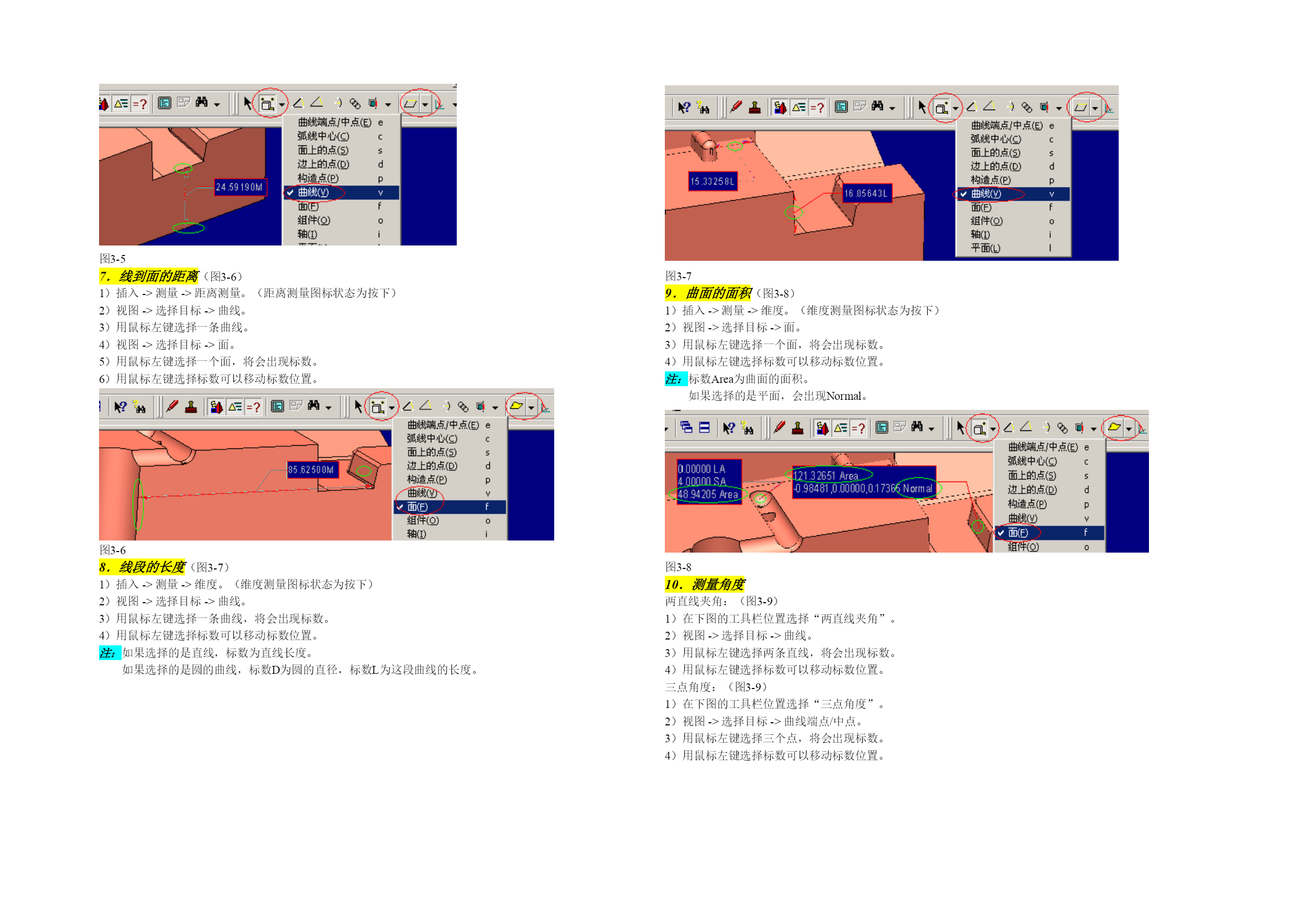

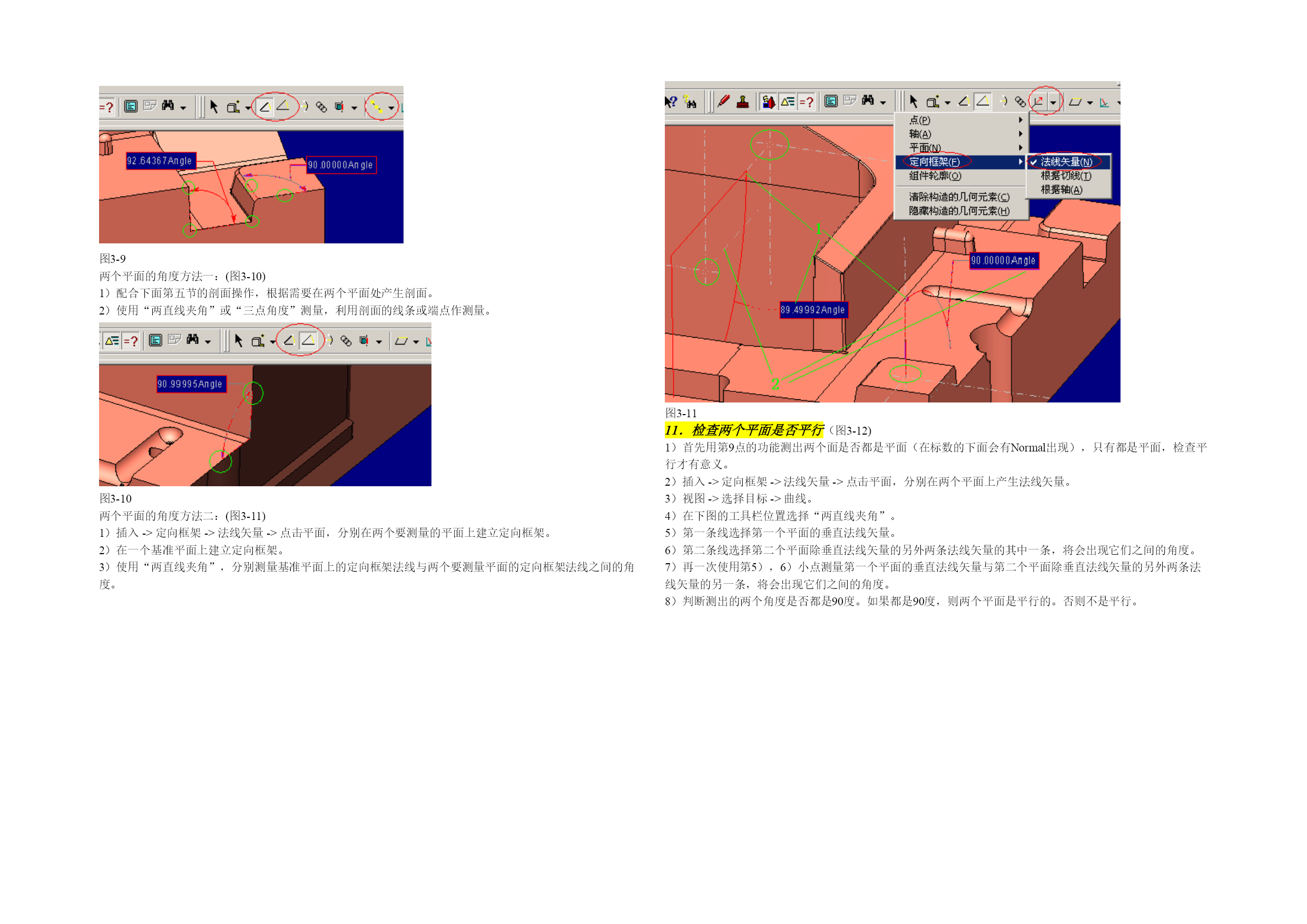

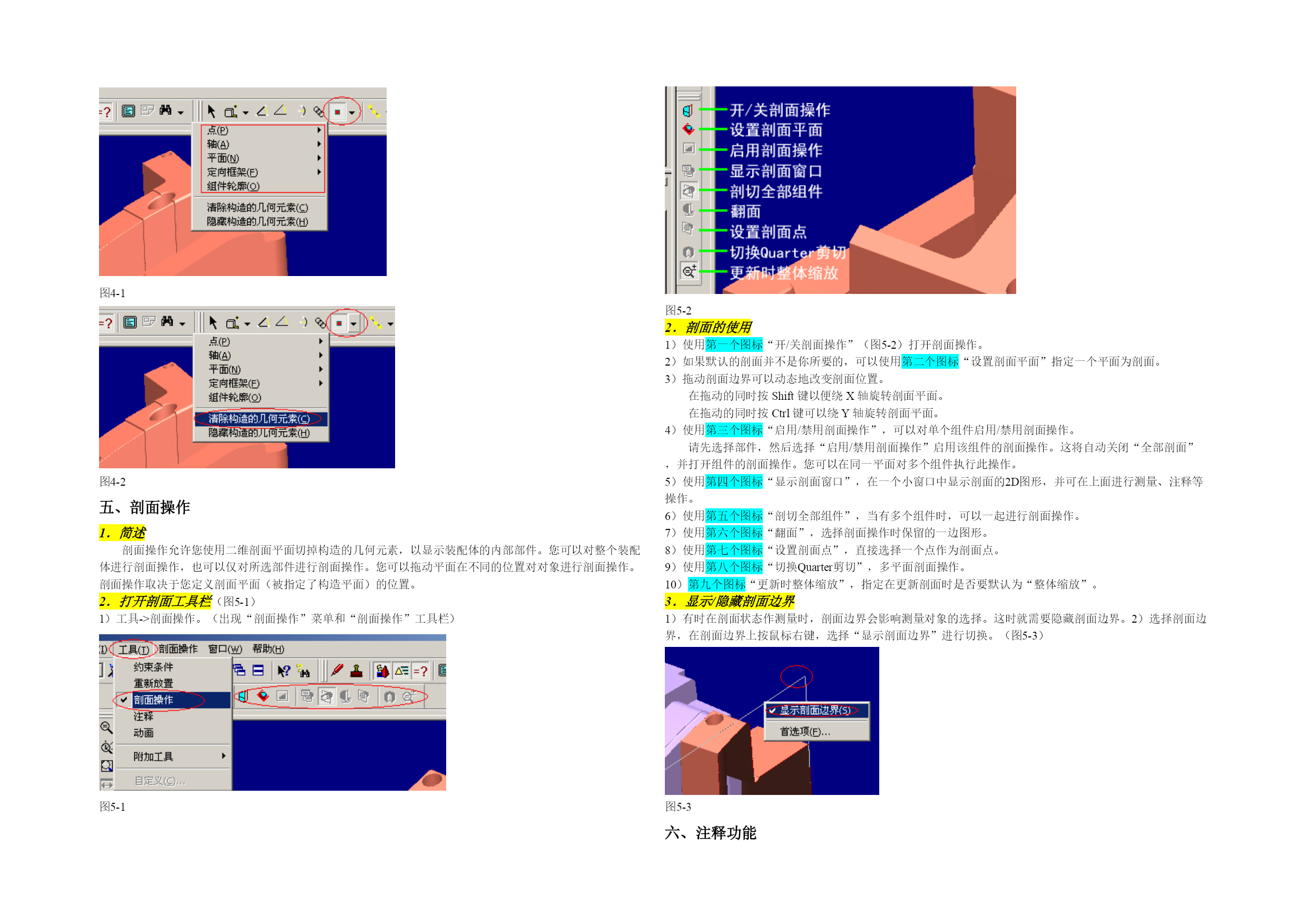

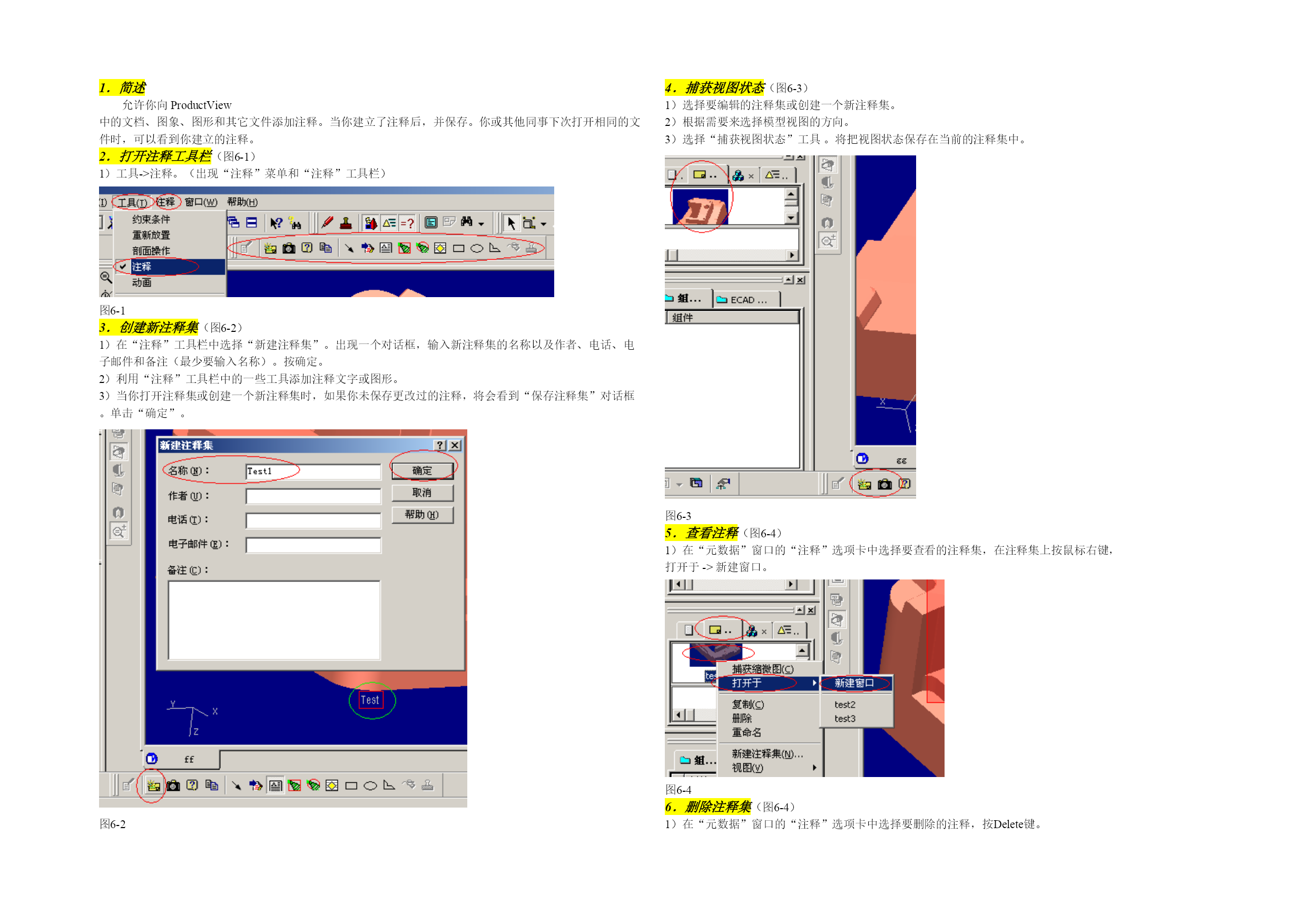

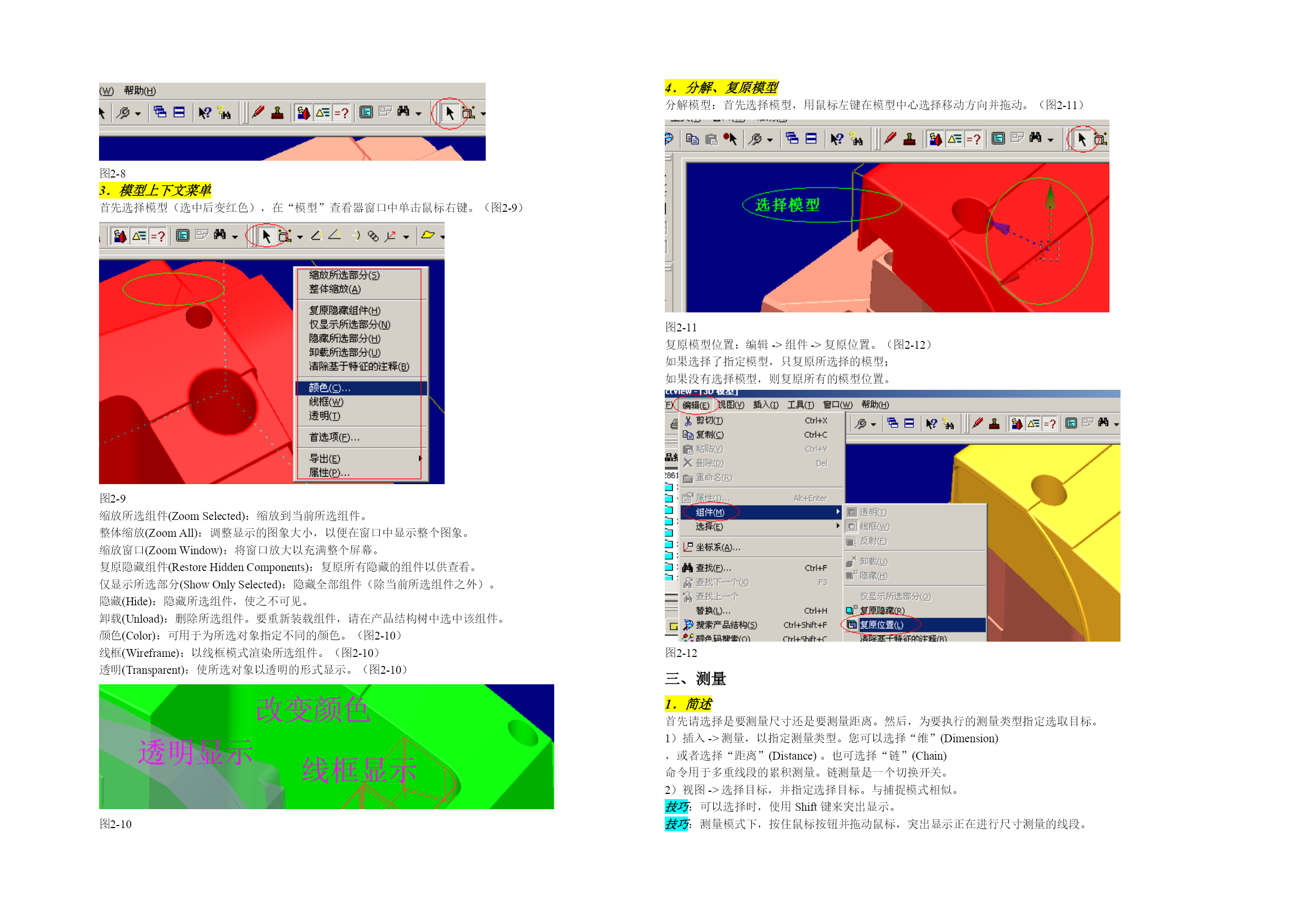

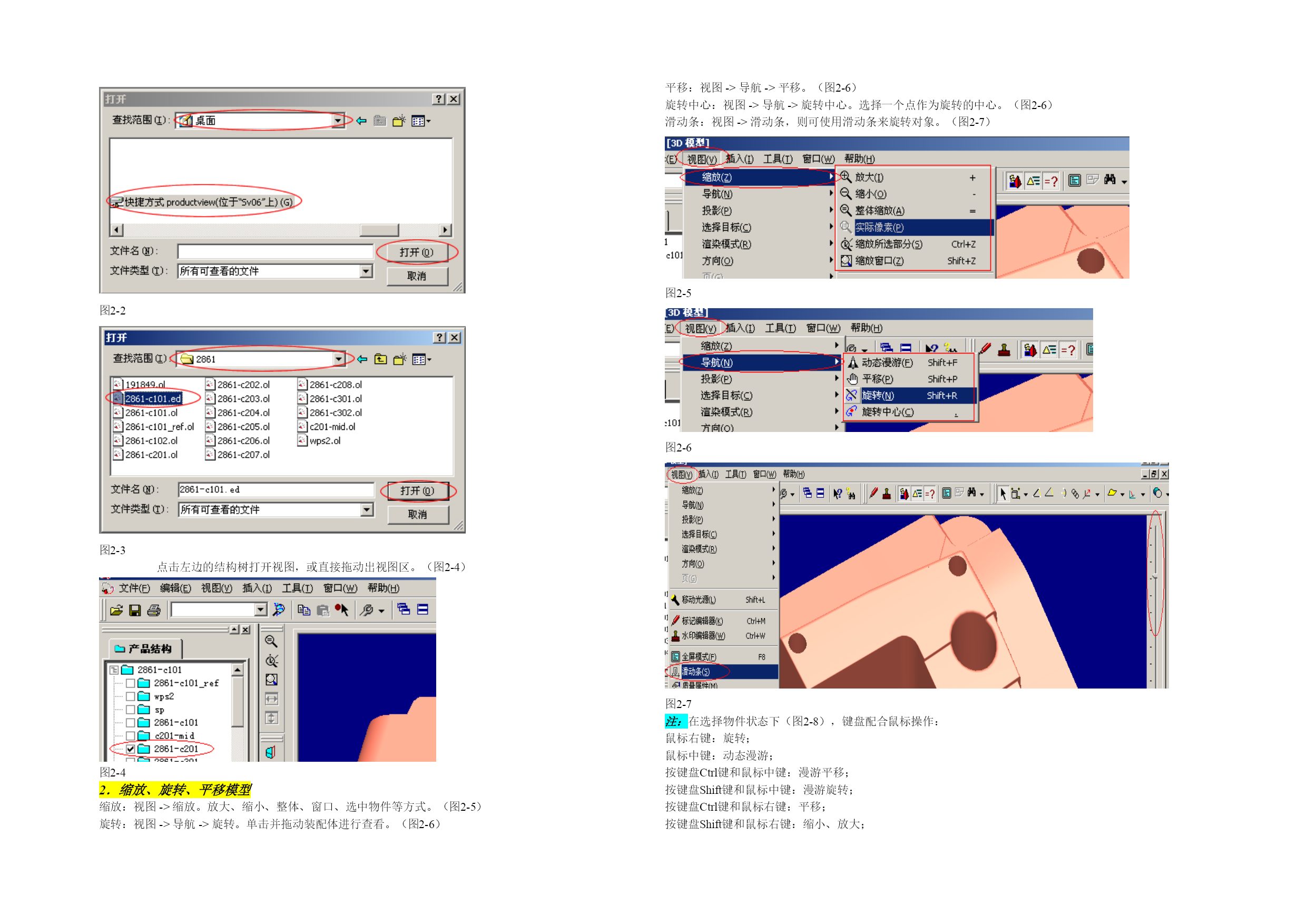

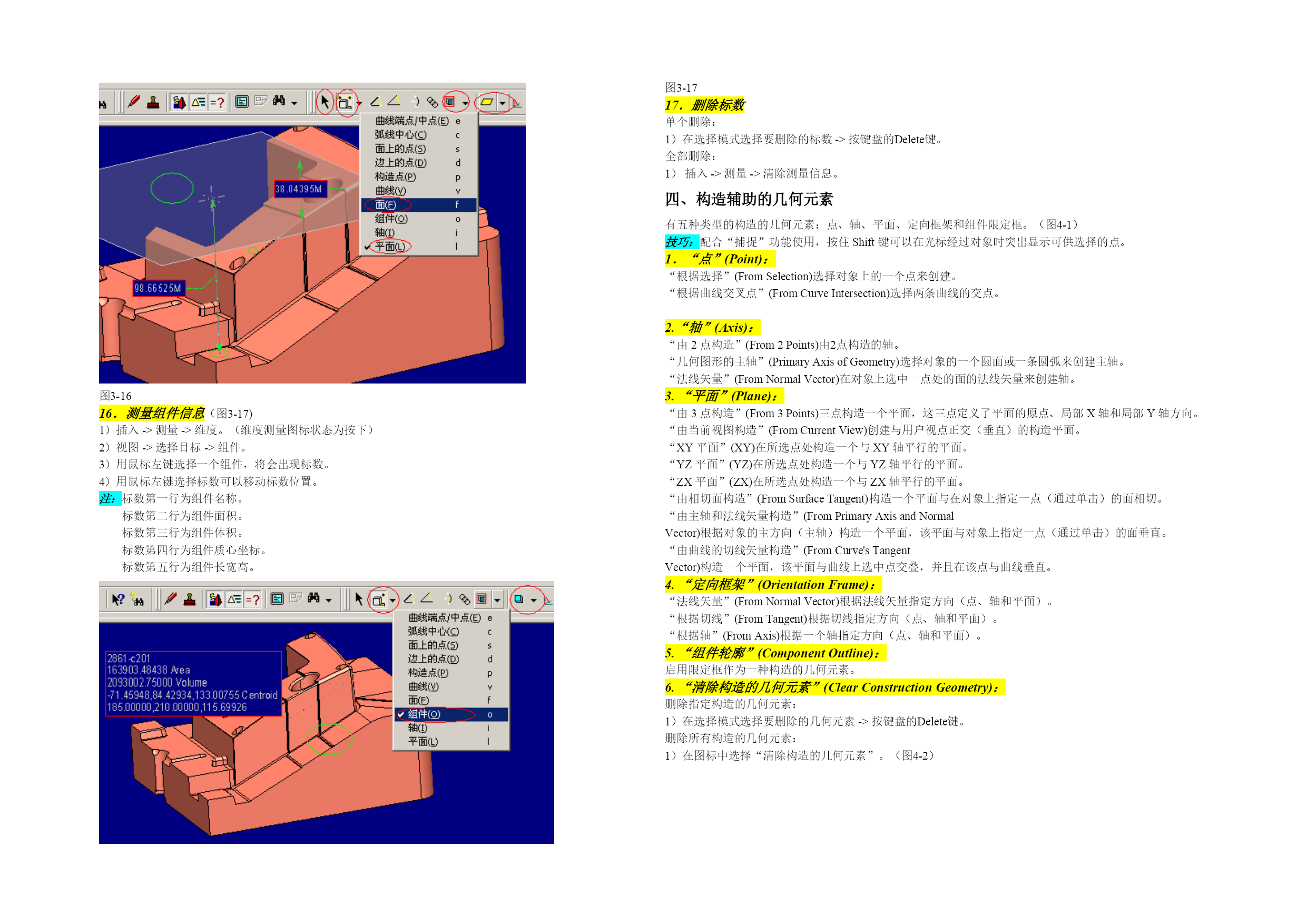

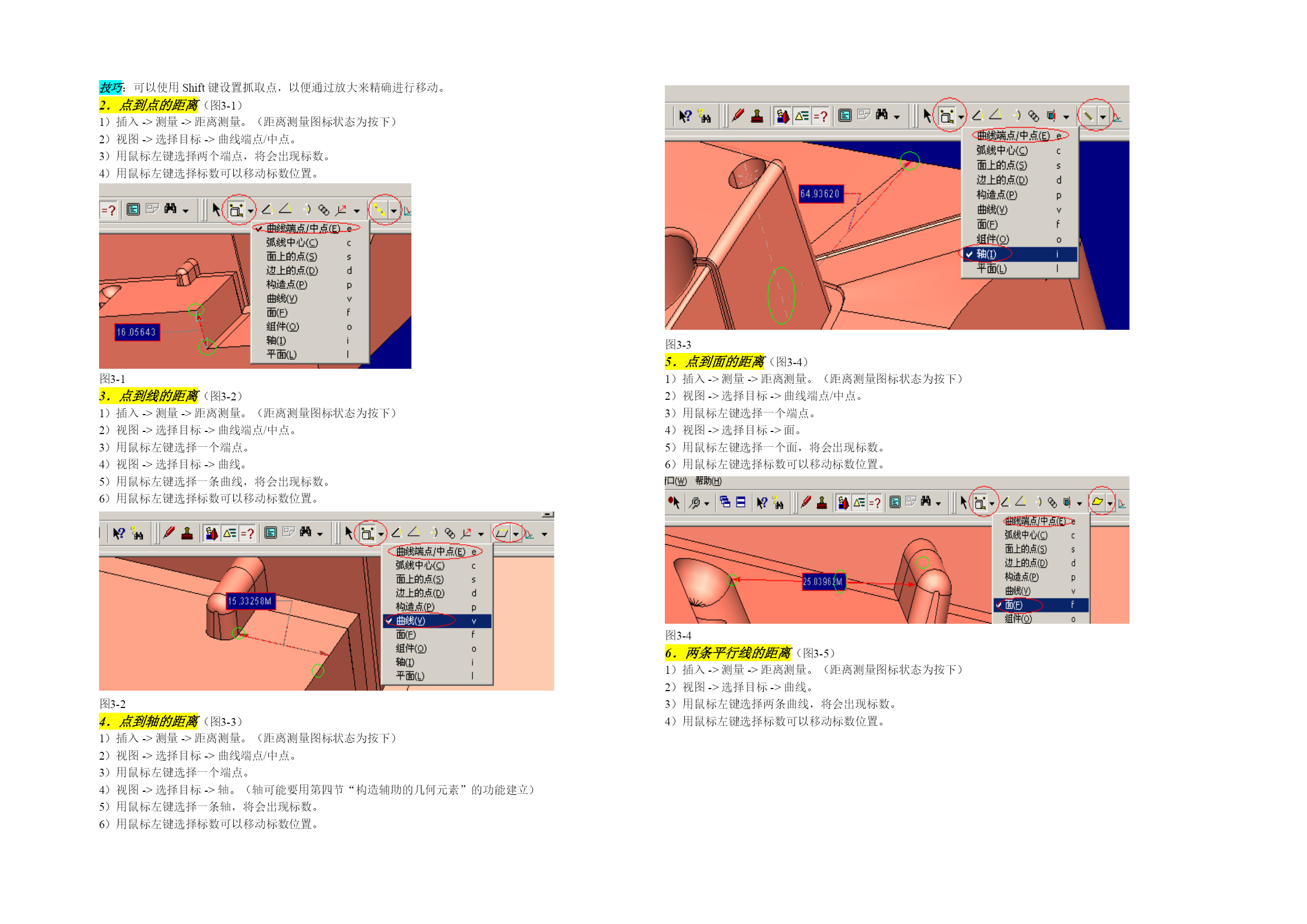

一、ProductView简介1．ProductView提供以下功能：*公司内所有用户都可快捷地访问产品数据。*可以不同的模式显示这些3D模型：阴影模式、线框模式、透明模式。*缩放、平移、旋转和分解3D模型的组件的能力。*高级剖面操作的能力。*测量距离（例如点到轴或点到曲线）和组件维度（例如长度、半径等）的能力。*标记和分析任何尺寸、注解和剖面的数据的能力，并使用户间可共享数据以进行设计审阅和协作的能力。2．用户界面：（图1-1）工具栏（Toolbars）主工具栏提供对各种常用工具的快速访问。此外，每种文件类型（如3D模型或图形）均有自己专用的工具栏。产品结构（ProductStructureTree）产品结构提供了产品装配体及其组件的层次视图。此视图由一些包含产品组件的父节点和子节点的文件夹组成。父节点为产品装配体。您可以将产品结构中的整个父文件夹拖动到应用程序工作区，以便立即查看整个产品。也可以将"可用文件"视图中的任何文档拖动到应用程序工作区。元数据（MetaDataView）带选项卡的"元数据"视图包含与装配体或组件相关的数据。这些选项卡有："文件"、"注释集"、"组"、"属性"和"报告"。您可以查看并打开文件、打开并编辑注释集、创建并编辑选择组以及查看属性信息。结果（ResultsView）此视图显示搜索产品结构、运行ECAD查询或进行干涉检查的结果。在视图中的任一选项卡上单击鼠标右键，将显示带有该选项卡特定命令的上下文菜单。状态栏（StatusBar）显示一些提示信息和状态。应用程序工作区ProductView界面允许您打开多个窗口，以便在屏幕上同时查看多个文件（它们被称为查看器）；可以平铺或层叠这些窗口以便于查看；还可以根据需要在视图间进行切换。上下文菜单上下文菜单提供常用命令的快捷方式。要显示上下文菜单，请在查看器或窗口中单击鼠标右键。图1-1二、基本操作1．打开文件（图2-1、图2-2、图2-3）文件->打开文件->在“查找范围”选桌面的ProductView映射盘（G）->选择所需要的文件->打开注：装配文件后缀为：ed零件文件后缀为：ol图2-1图2-2图2-3点击左边的结构树打开视图，或直接拖动出视图区。（图2-4）图2-42．缩放、旋转、平移模型缩放：视图->缩放。放大、缩小、整体、窗口、选中物件等方式。（图2-5）旋转：视图->导航->旋转。单击并拖动装配体进行查看。（图2-6）平移：视图->导航->平移。（图2-6）旋转中心：视图->导航->旋转中心。选择一个点作为旋转的中心。（图2-6）滑动条：视图->滑动条，则可使用滑动条来旋转对象。（图2-7）图2-5图2-6图2-7注：在选择物件状态下（图2-8），键盘配合鼠标操作：鼠标右键：旋转；鼠标中键：动态漫游；按键盘Ctrl键和鼠标中键：漫游平移；按键盘Shift键和鼠标中键：漫游旋转；按键盘Ctrl键和鼠标右键：平移；按键盘Shift键和鼠标右键：缩小、放大；图2-83．模型上下文菜单首先选择模型（选中后变红色），在“模型”查看器窗口中单击鼠标右键。（图2-9）图2-9缩放所选组件(ZoomSelected)：缩放到当前所选组件。整体缩放(ZoomAll)：调整显示的图象大小，以便在窗口中显示整个图象。缩放窗口(ZoomWindow)：将窗口放大以充满整个屏幕。复原隐藏组件(RestoreHiddenComponents)：复原所有隐藏的组件以供查看。仅显示所选部分(ShowOnlySelected)：隐藏全部组件（除当前所选组件之外）。隐藏(Hide)：隐藏所选组件，使之不可见。卸载(Unload)：删除所选组件。要重新装载组件，请在产品结构树中选中该组件。颜色(Color)：可用于为所选对象指定不同的颜色。（图2-10）线框(Wireframe)：以线框模式渲染所选组件。（图2-10）透明(Transparent)：使所选对象以透明的形式显示。（图2-10）图2-104．分解、复原模型分解模型：首先选择模型，用鼠标左键在模型中心选择移动方向并拖动。（图2-11）图2-11复原模型位置：编辑->组件->复原位置。（图2-12）如果选择了指定模型，只复原所选择的模型；如果没有选择模型，则复原所有的模型位置。图2-12三、测量1．简述首先请选择是要测量尺寸还是要测量距离。然后，为要执行的测量类型指定选取目标。1）插入->测量，以指定测量类型。您可以选择“维”(Dimension)，或者选择“距离”(Distance)。也可选择“链”(Chain)命令用于多重线段的累积测量
