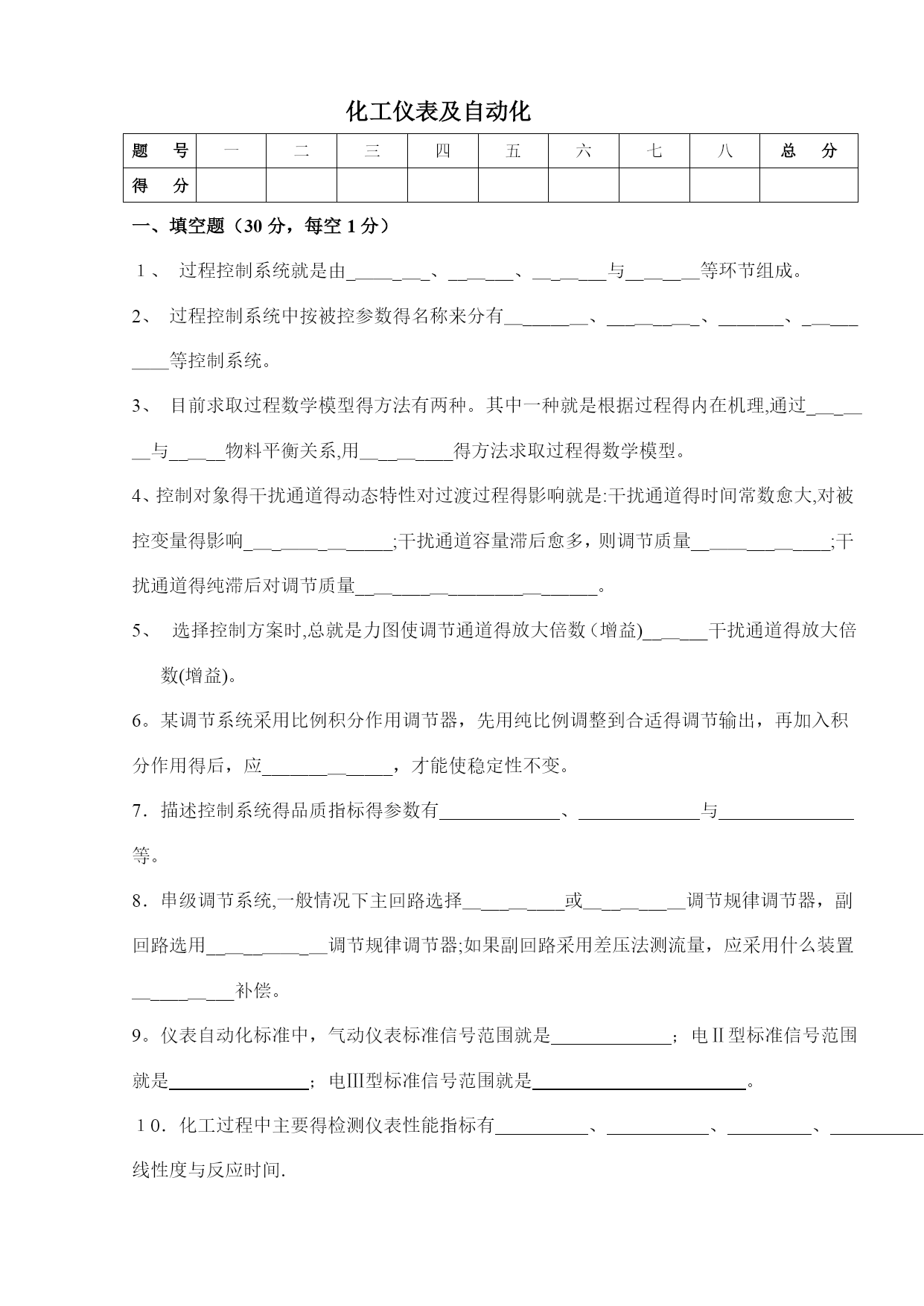

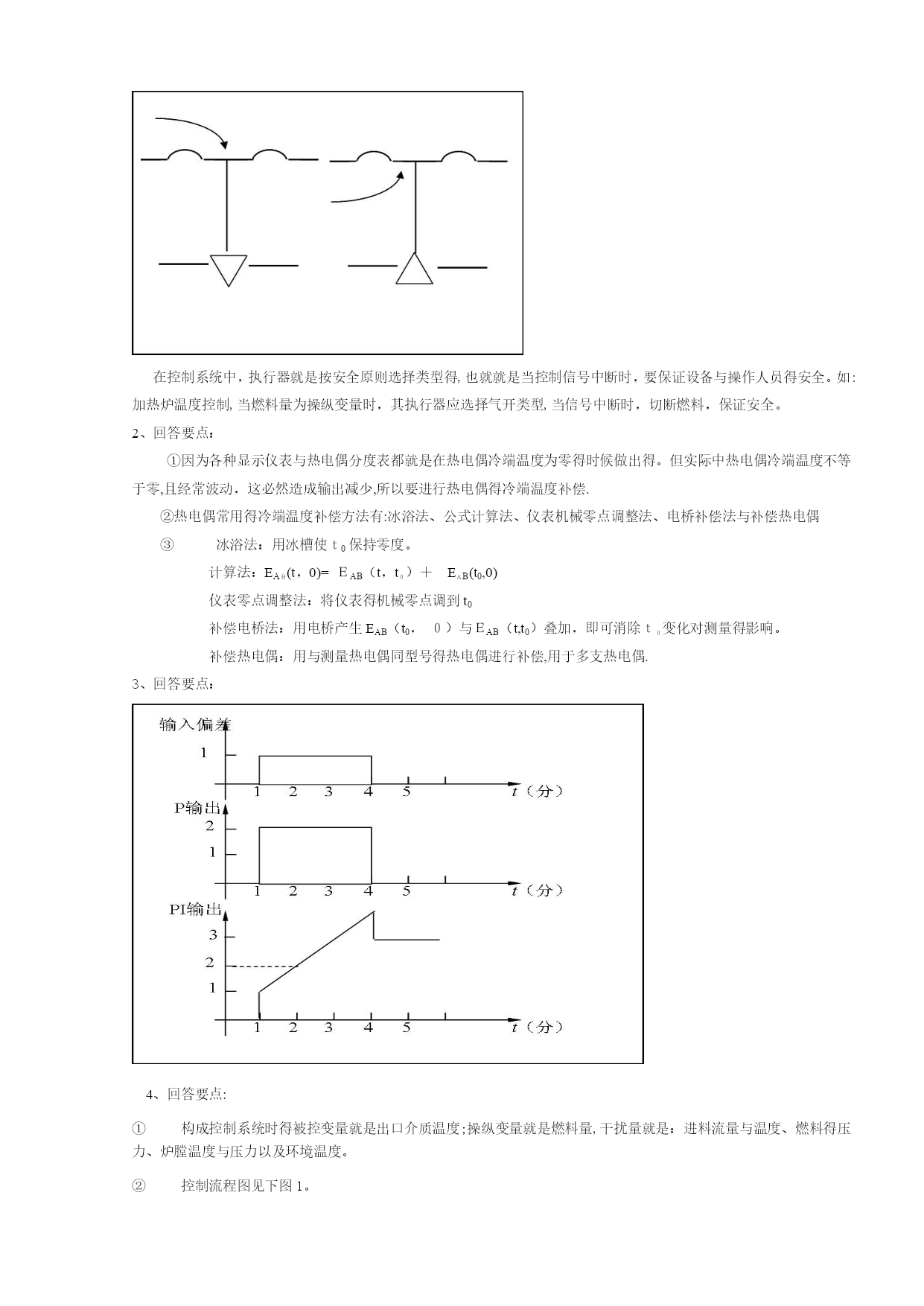

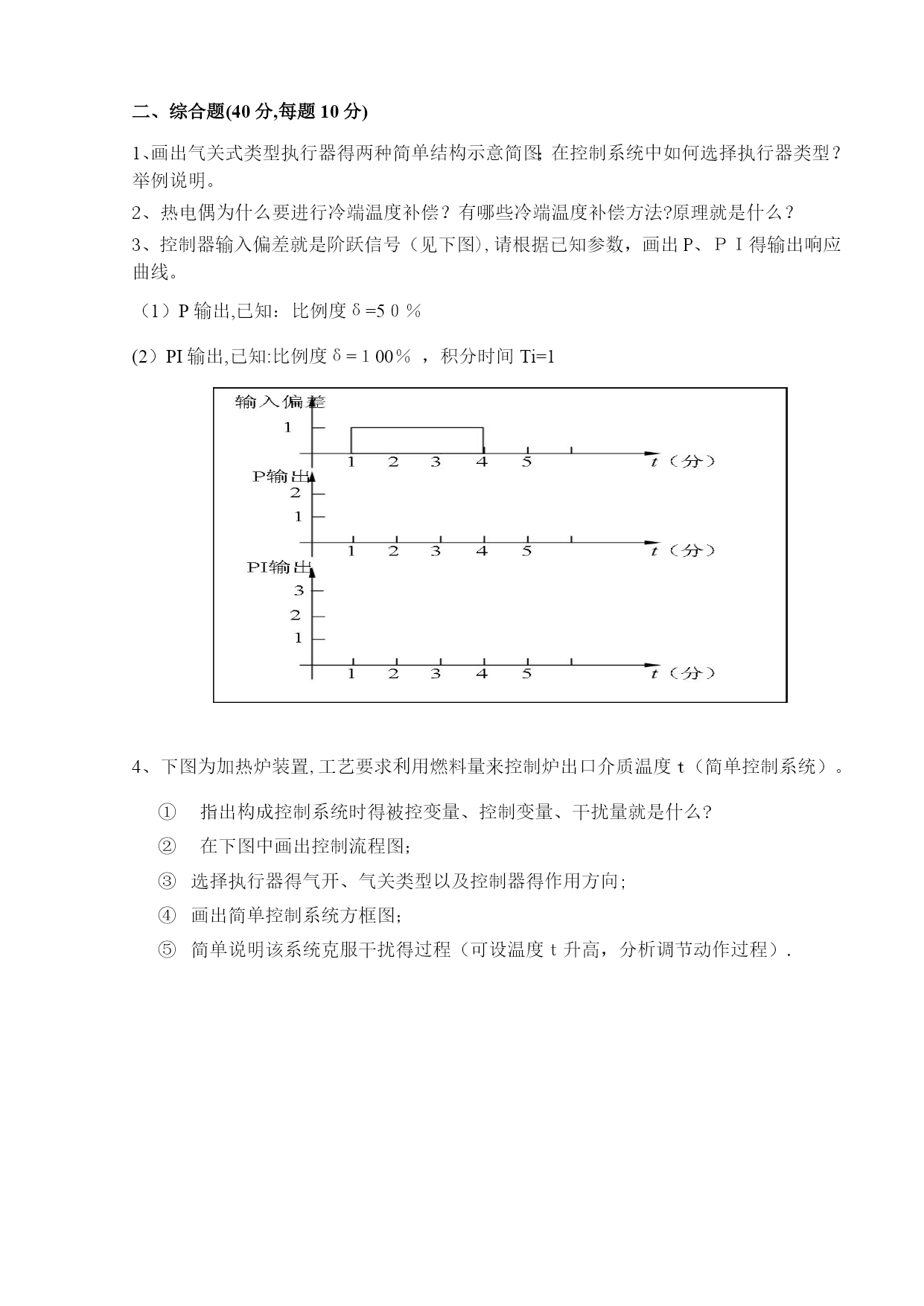

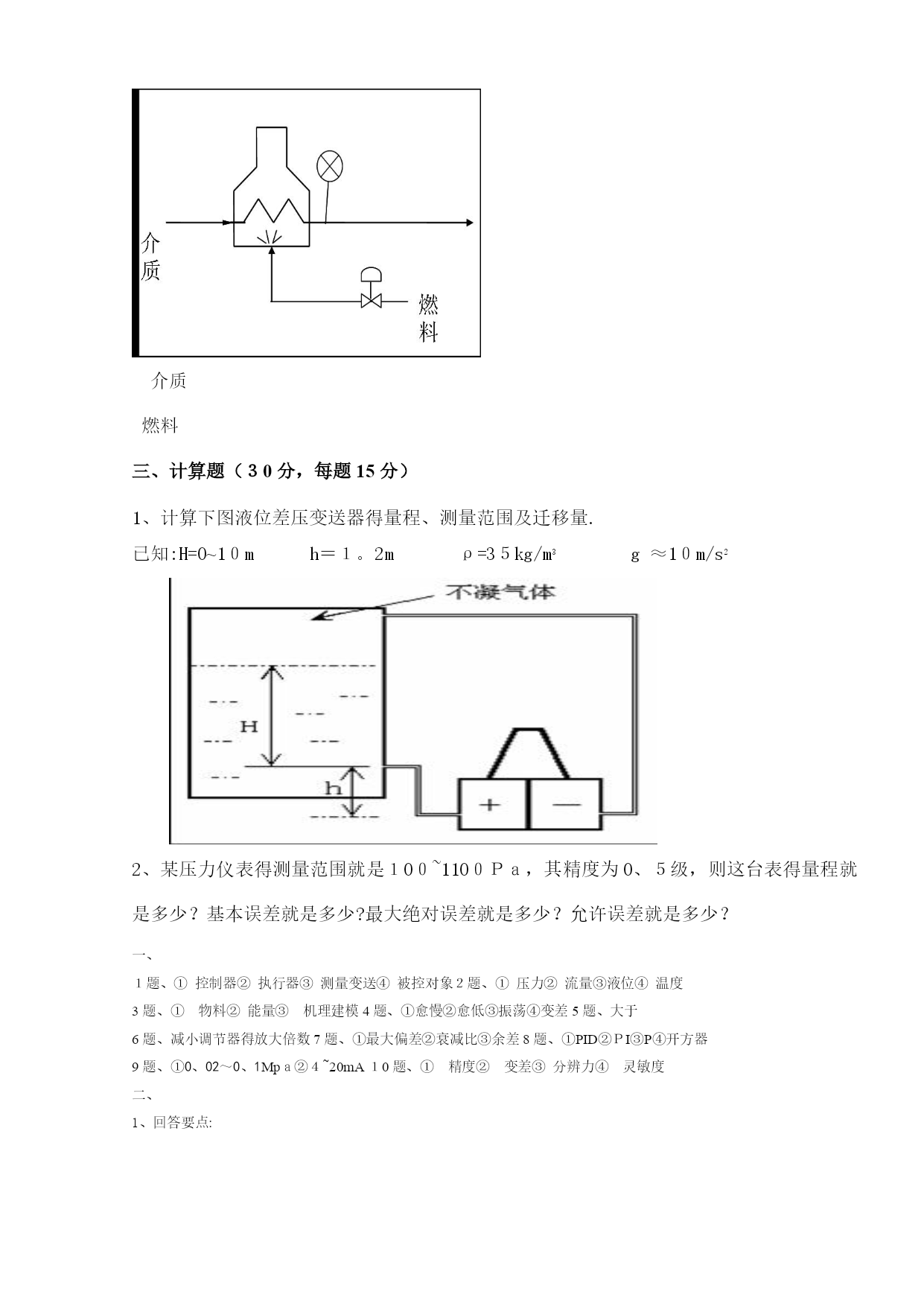

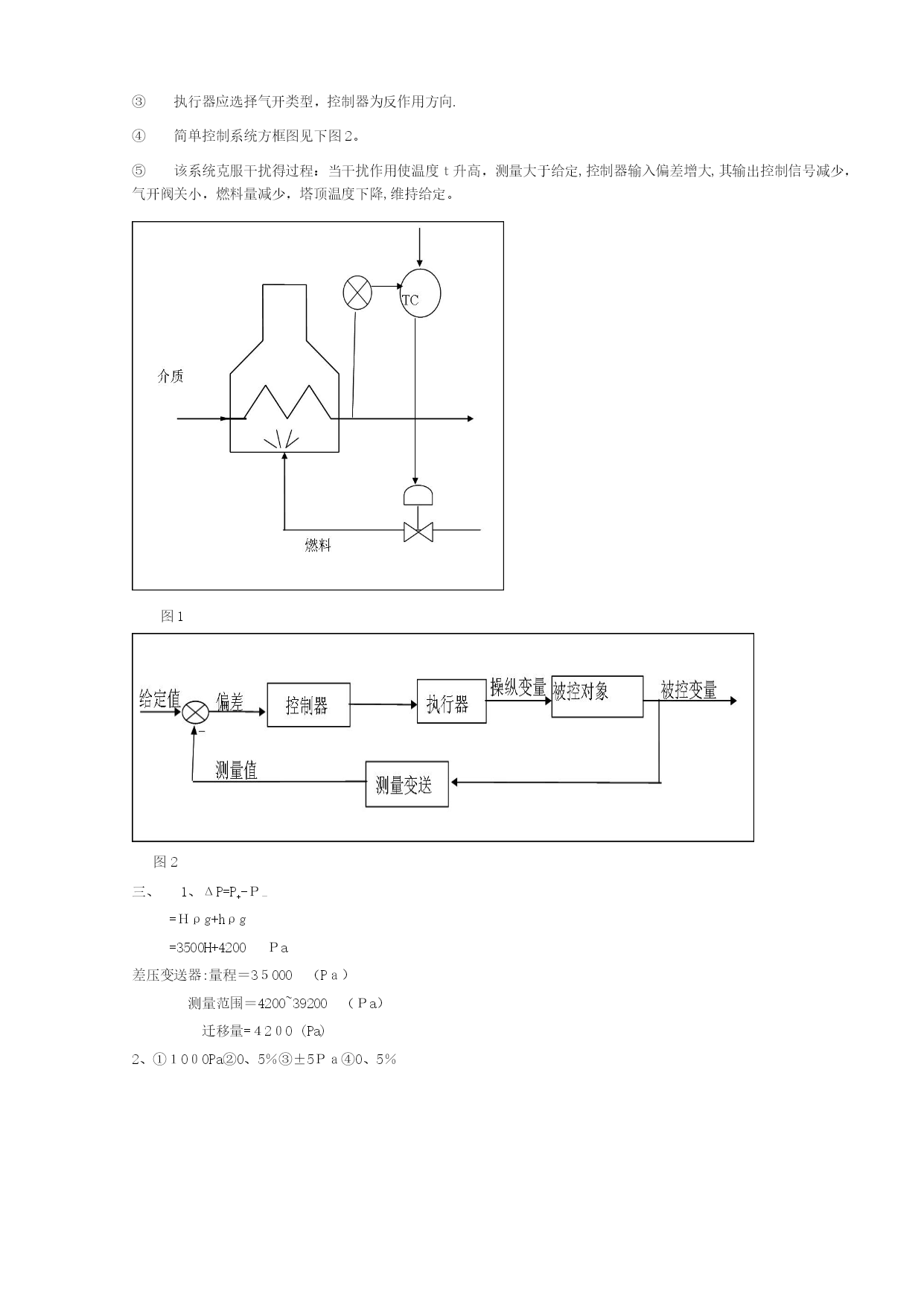

化工仪表及自动化题号一二三四五六七八总分得分一、填空题（30分，每空1分）１、过程控制系统就是由_＿＿_＿_、__＿___、＿_＿___与__＿__＿等环节组成。2、过程控制系统中按被控参数得名称来分有＿_____＿、___＿__＿_、_______、_＿___＿＿等控制系统。3、目前求取过程数学模型得方法有两种。其中一种就是根据过程得内在机理,通过_＿_＿＿与__＿__物料平衡关系,用＿__＿____得方法求取过程得数学模型。4、控制对象得干扰通道得动态特性对过渡过程得影响就是:干扰通道得时间常数愈大,对被控变量得影响_＿_＿＿_＿_____;干扰通道容量滞后愈多，则调节质量__＿＿___＿____;干扰通道得纯滞后对调节质量__＿____＿________＿______。5、选择控制方案时,总就是力图使调节通道得放大倍数（增益)__＿___干扰通道得放大倍数(增益)。6。某调节系统采用比例积分作用调节器，先用纯比例调整到合适得调节输出，再加入积分作用得后，应_______＿_____，才能使稳定性不变。7．描述控制系统得品质指标得参数有、与等。8．串级调节系统,一般情况下主回路选择＿___＿____或＿__＿___＿调节规律调节器，副回路选用__＿__＿＿_＿调节规律调节器;如果副回路采用差压法测流量，应采用什么装置＿____＿___补偿。9。仪表自动化标准中，气动仪表标准信号范围就是；电Ⅱ型标准信号范围就是；电Ⅲ型标准信号范围就是。１0．化工过程中主要得检测仪表性能指标有、、、、线性度与反应时间.二、综合题(40分,每题10分)1、画出气关式类型执行器得两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。2、热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法?原理就是什么？3、控制器输入偏差就是阶跃信号（见下图),请根据已知参数，画出P、ＰＩ得输出响应曲线。（1）P输出,已知：比例度δ=5０％(2）PI输出,已知:比例度δ=１00％，积分时间Ti=14、下图为加热炉装置,工艺要求利用燃料量来控制炉出口介质温度t（简单控制系统）。①指出构成控制系统时得被控变量、控制变量、干扰量就是什么?②在下图中画出控制流程图；③选择执行器得气开、气关类型以及控制器得作用方向;④画出简单控制系统方框图；⑤简单说明该系统克服干扰得过程（可设温度ｔ升高，分析调节动作过程）.介质燃料三、计算题（３0分，每题15分）1、计算下图液位差压变送器得量程、测量范围及迁移量.已知:H=0~1０mh＝１。2mρ=3５kg/m3g≈1０m/s22、某压力仪表得测量范围就是１0０~110０Ｐａ，其精度为0、５级，则这台表得量程就是多少？基本误差就是多少?最大绝对误差就是多少？允许误差就是多少？一、１题、①控制器②执行器③测量变送④被控对象２题、①压力②流量③液位④温度3题、①物料②能量③机理建模4题、①愈慢②愈低③振荡④变差5题、大于6题、减小调节器得放大倍数7题、①最大偏差②衰减比③余差8题、①PID②ＰI③P④开方器9题、①0、02～0、1Mpａ②４~20mA１0题、①精度②变差③分辨力④灵敏度二、1、回答要点:在控制系统中，执行器就是按安全原则选择类型得,也就就是当控制信号中断时，要保证设备与操作人员得安全。如:加热炉温度控制,当燃料量为操纵变量时，其执行器应选择气开类型,当信号中断时，切断燃料，保证安全。2、回答要点：①因为各种显示仪表与热电偶分度表都就是在热电偶冷端温度为零得时候做出得。但实际中热电偶冷端温度不等于零,且经常波动，这必然造成输出减少,所以要进行热电偶得冷端温度补偿.②热电偶常用得冷端温度补偿方法有:冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法与补偿热电偶③冰浴法：用冰槽使ｔ0保持零度。计算法：EAＢ(t，0)=ＥAB（t，t０）＋EＡB(t0,0)仪表零点调整法：将仪表得机械零点调到t0补偿电桥法：用电桥产生EAB（t0，０）与ＥAB（t,t0）叠加，即可消除ｔ０变化对测量得影响。补偿热电偶：用与测量热电偶同型号得热电偶进行补偿,用于多支热电偶.3、回答要点：4、回答要点:①构成控制系统时得被控变量就是出口介质温度;操纵变量就是燃料量,干扰量就是：进料流量与温度、燃料得压力、炉膛温度与压力以及环境温度。②控制流程图见下图1。③执行器应选择气开类型，控制器为反作用方向.④简单控制系统方框图见下图2。⑤该系统克服干扰得过程：当干扰作用使温度ｔ升高，测量大于给定,控制器输入偏差增大,其输出控制信号减少，气开阀关小，燃料量减少，塔顶温度下降,维持给定。图1图2三、1、ΔP=P+-Ｐ－=Ｈρg+h
