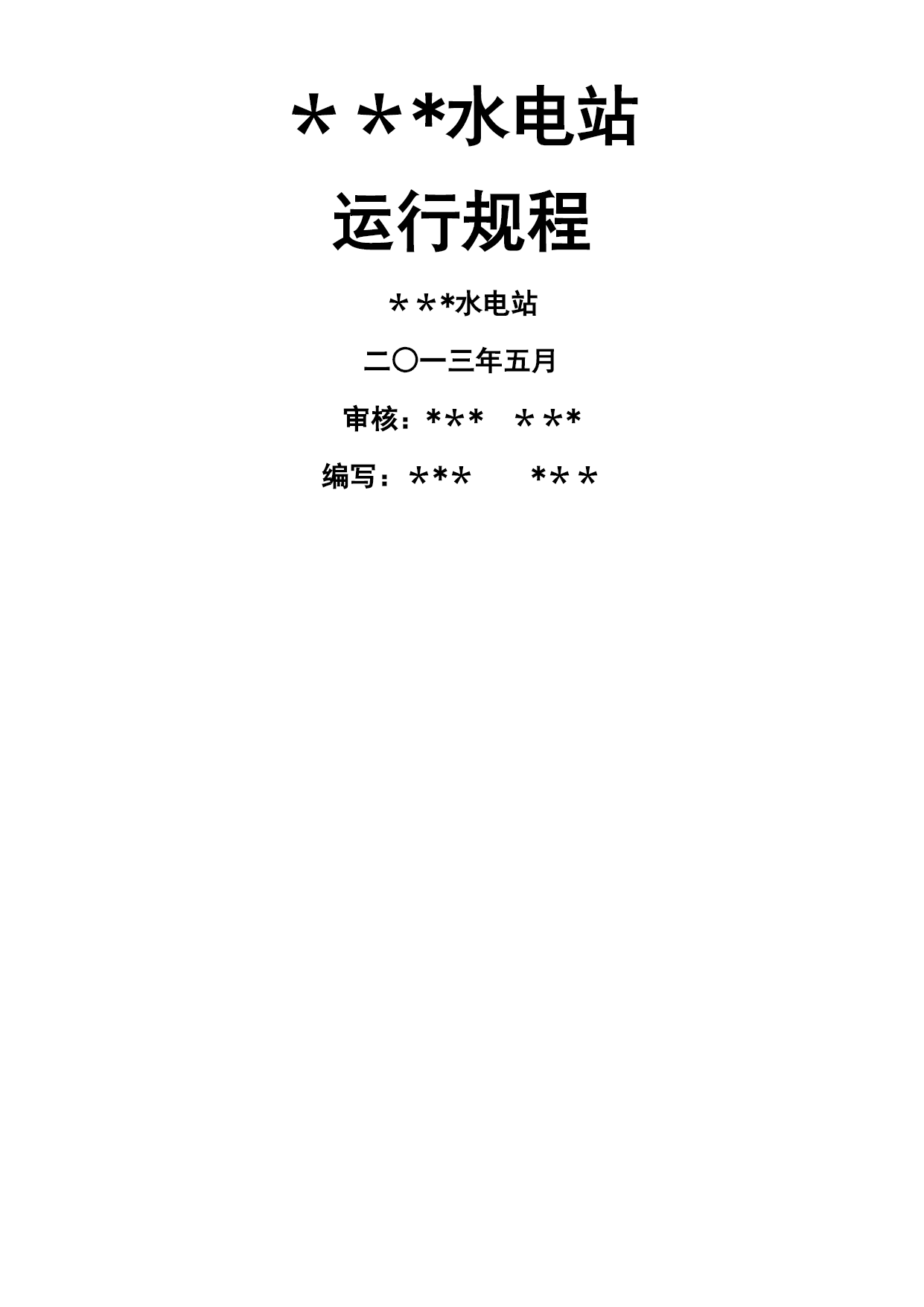

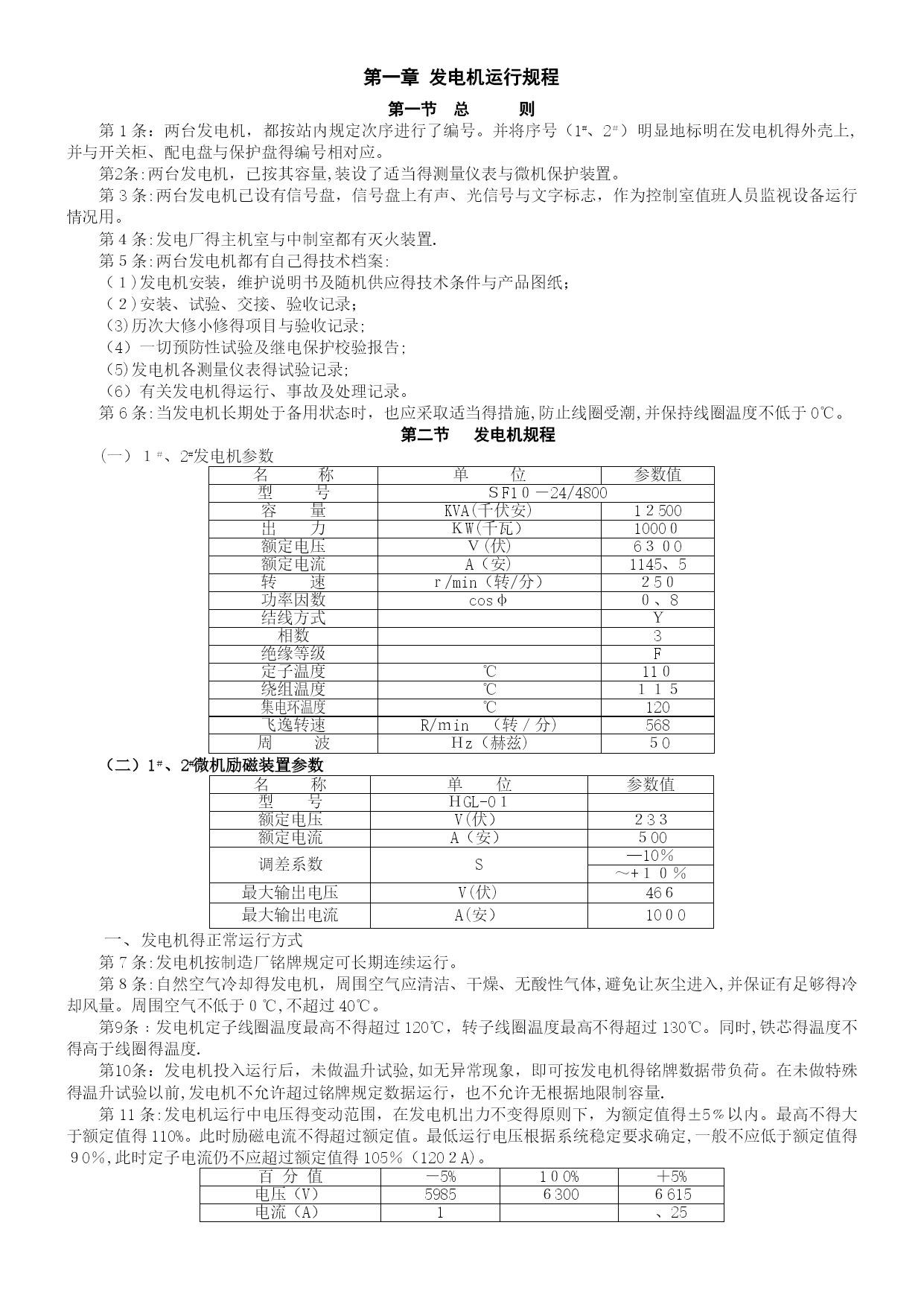

＊＊*水电站运行规程＊＊*水电站二○一三年五月审核：*＊*＊＊*编写：＊*＊*＊＊第一章发电机运行规程第一节总则第1条：两台发电机，都按站内规定次序进行了编号。并将序号（1#、2＃）明显地标明在发电机得外壳上,并与开关柜、配电盘与保护盘得编号相对应。:两台发电机，已按其容量,装设了适当得测量仪表与微机保护装置。第3条:两台发电机已设有信号盘，信号盘上有声、光信号与文字标志，作为控制室值班人员监视设备运行情况用。第４条:发电厂得主机室与中制室都有灭火装置.第５条:两台发电机都有自己得技术档案:（１)发电机安装，维护说明书及随机供应得技术条件与产品图纸；（２)安装、试验、交接、验收记录；（3)历次大修小修得项目与验收记录;（4）一切预防性试验及继电保护校验报告;（5)发电机各测量仪表得试验记录;（6）有关发电机得运行、事故及处理记录。第6条:当发电机长期处于备用状态时，也应采取适当得措施,防止线圈受潮,并保持线圈温度不低于0℃。第二节发电机规程(一）１＃、2#发电机参数名称单位参数值型号ＳF1０－24/4800容量KVA(千伏安)1２500出力ＫW(千瓦）1000０额定电压Ｖ(伏)6３０0额定电流A（安)1145、5转速ｒ/min（转/分）２5０功率因数cosφ０、8结线方式Ｙ相数3绝缘等级F定子温度℃11０绕组温度℃１１５集电环温度℃120飞逸转速R/ｍin（转／分)568周波Ｈz（赫兹)５0（二）1＃、2#微机励磁装置参数名称单位参数值型号ＨGL-0１额定电压V(伏）２3３额定电流A（安）５00调差系数S—10％～+１０％最大输出电压V(伏)46６最大输出电流A(安）10０0一、发电机得正常运行方式第7条:发电机按制造厂铭牌规定可长期连续运行。第８条:自然空气冷却得发电机，周围空气应清洁、干燥、无酸性气体,避免让灰尘进入,并保证有足够得冷却风量。周围空气不低于０℃,不超过40℃。﹕发电机定子线圈温度最高不得超过120℃，转子线圈温度最高不得超过130℃。同时,铁芯得温度不得高于线圈得温度.：发电机投入运行后，未做温升试验,如无异常现象，即可按发电机得铭牌数据带负荷。在未做特殊得温升试验以前,发电机不允许超过铭牌规定数据运行，也不允许无根据地限制容量.第11条:发电机运行中电压得变动范围，在发电机出力不变得原则下，为额定值得±5﹪以内。最高不得大于额定值得110%。此时励磁电流不得超过额定值。最低运行电压根据系统稳定要求确定,一般不应低于额定值得９0％,此时定子电流仍不应超过额定值得105％（120２A)。百分值－5%1０0%＋5%电压（V）5985６300６615电流（A）1、25第12条：频率变动范围不超过±0、5周/秒(既４9、5-5０、5赫兹）,发电机连续运行最高电压不得大于６930V,发电机可按额定容量运行。第13条：在额定负荷下，发电机三相不平衡电流之差不得超过额定电流得20％.同时任何一相电流不得大于额定值（1145A）.二、发电机得起动、并列、加负荷与停机第14条：备用中得发电机组及其全部附属设备必须经常处于完好状态，随时能立即起动。第15条：正常开停机操作应接到调度命令后，在值班长领导下进行.第16条:机组在大修或小修后,应经过验收合格,方能投入运行.验收应有分管生产领导、技术人员、检修人员、值班人员四方面代表人员参加。验收前应将全部工作票收回。第1７条:验收项目如下：(1）拆除接地线、标示牌、遮栏等,全部设备上无人工作，无杂物及工具遗漏；（2）发电机得定子线圈、转子回路得绝缘电阻应满足要求；（３)配电盘、开关柜各部件正常。各操作、控制开关正常；（4)直流电源正常,各光、声信号完整无缺；（５）励磁回路正常；（6)应无妨碍正常开机得杂物；（7）顶起转子使推力轴承形成油膜（机组停运３０天后，必须定转子)。第18条:发电机开始转动后，即认为发电机及其全部设备均已带电,任何人不准在这些回路上工作。:当发电机得转速达到额定转速得一半左右时,电气值班员应检查滑环电刷振动与接触情况及各部件声响就是否正常,如不正常,应查清原因并加以消除。第20条：当机组转速基本达到额定转速后,合上励磁开关开始升压.第21条：在升压过程中应注意：三相定子电流应等于零，如果定子回路有电流,应立即跳开励磁开关停机检查：定子回路就是否短路,接地线就是否拆除等。第22条:升压后还应要求检查：（1)三相定子电压应平衡;ﻩ（2）励磁回路应无接地；（3）滑环得电刷接触良好。振动、火花情况应满足要求；（４)直流回路正常。第23条:开机条件:1、断路器在断开位置２、灭磁开关在断开位置3、机组无事故4、风闸在落下位置第2４条:发电机得同期并列操作:
