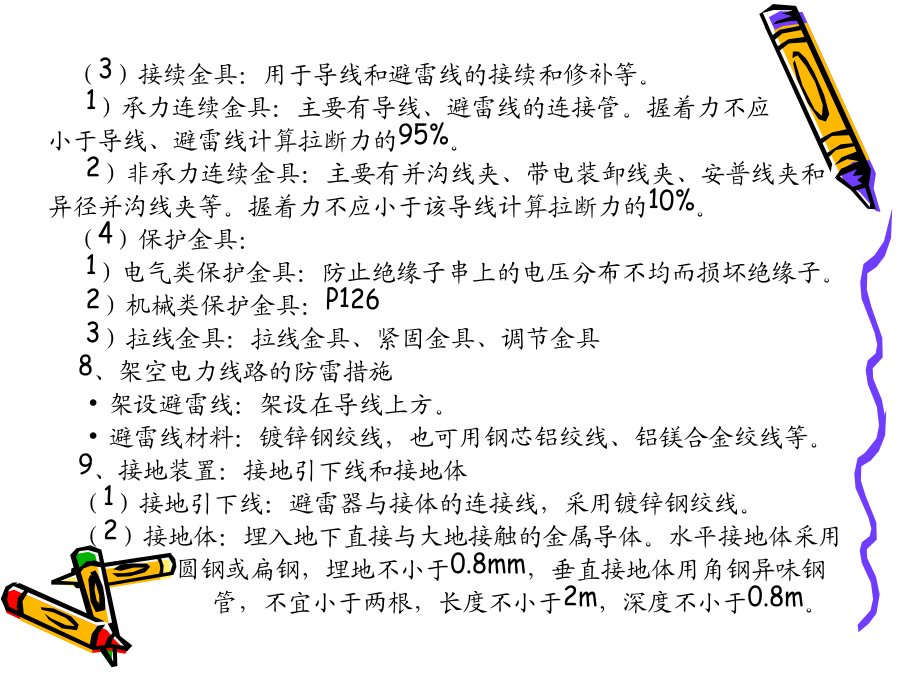

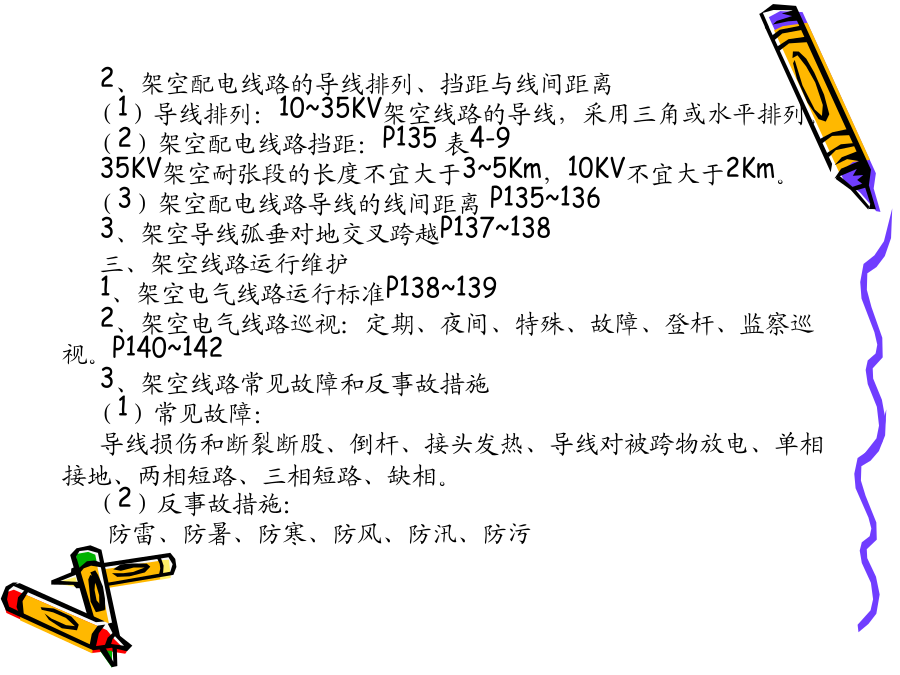

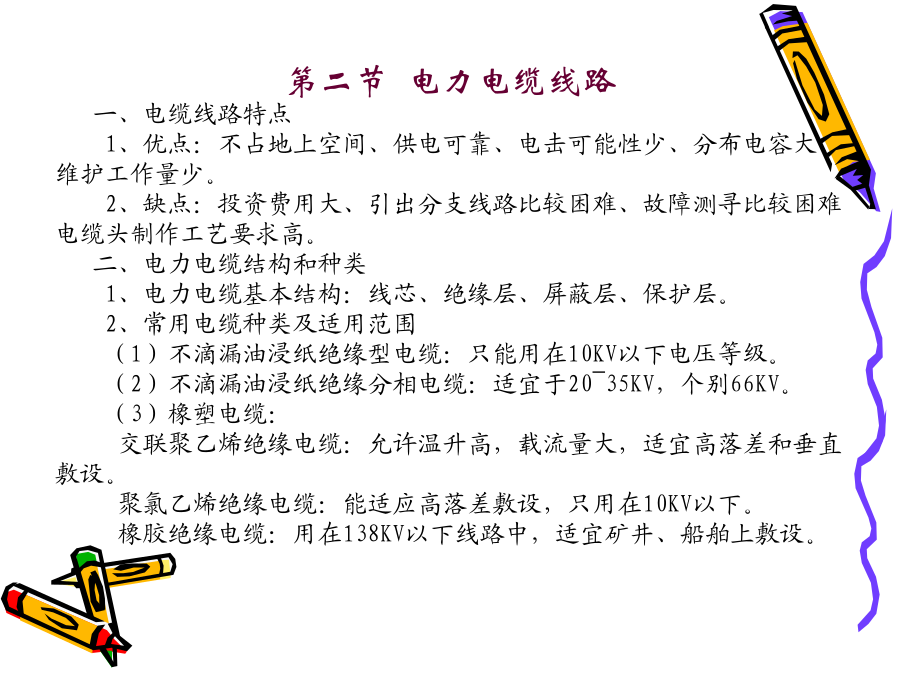

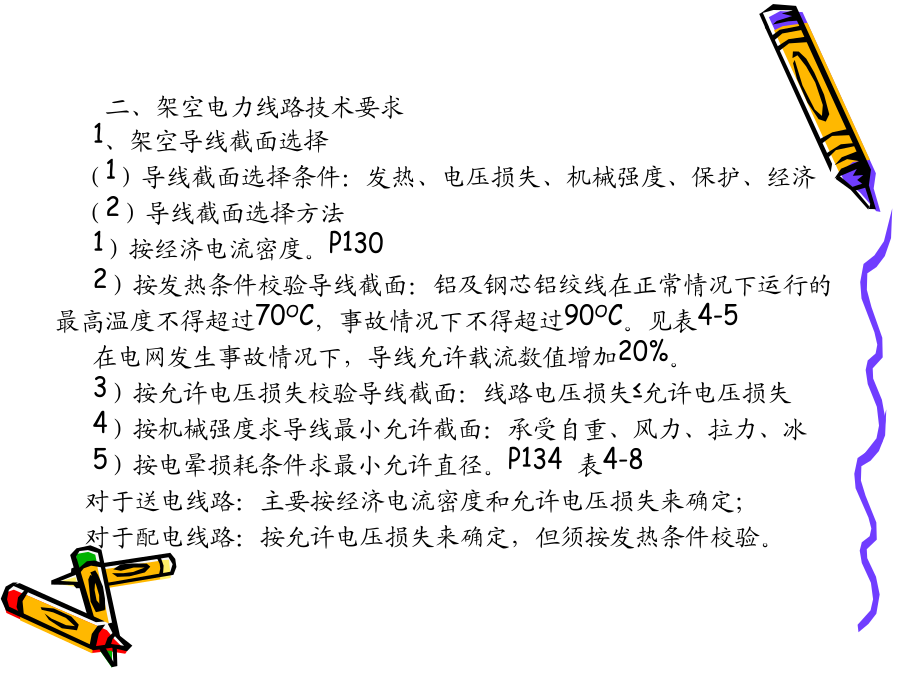

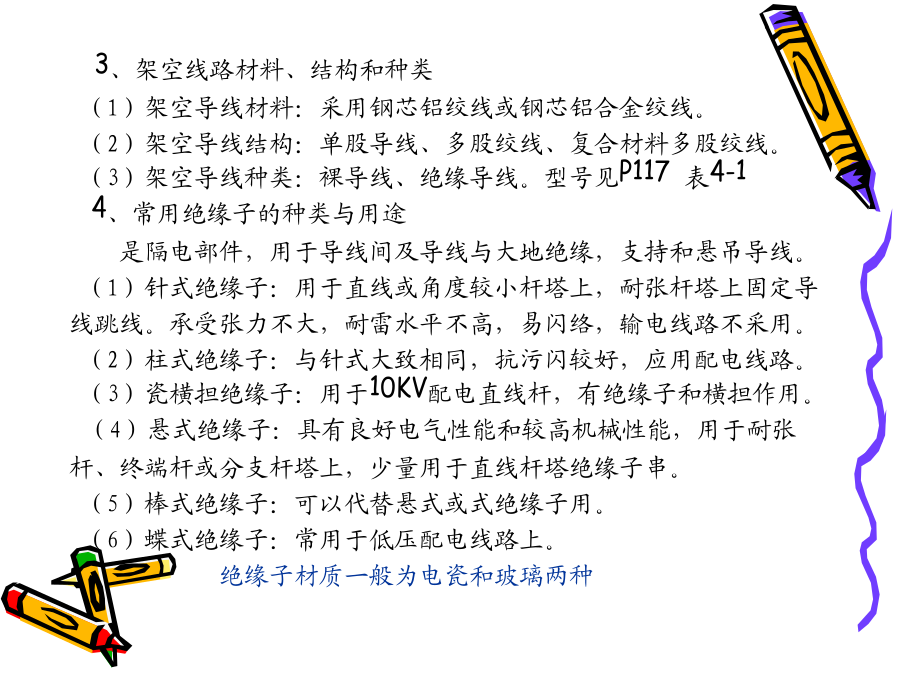

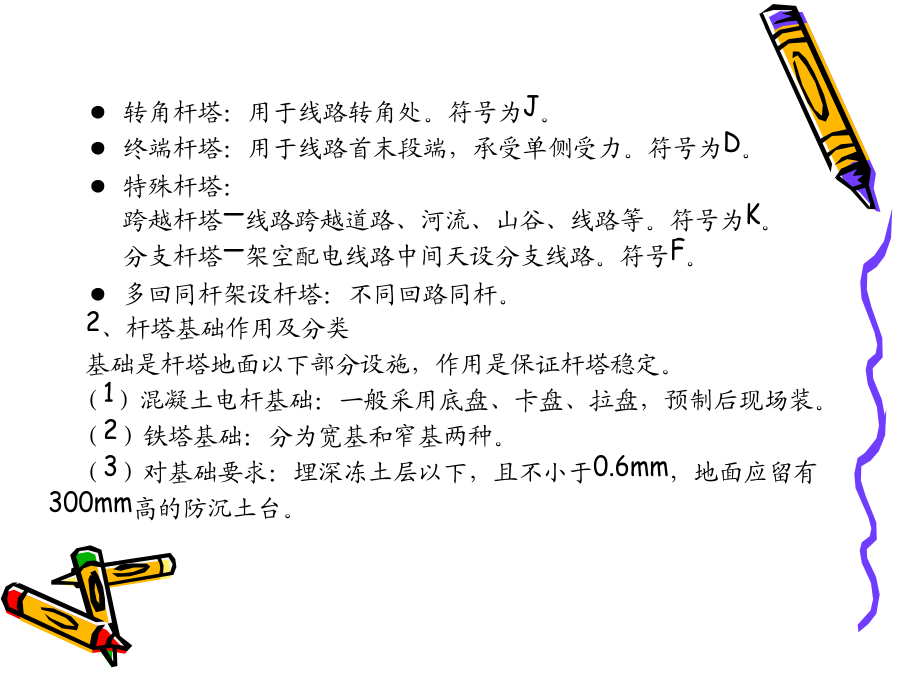

第四章高压电力线路高压电力线路指10~110KV输、配电线路，架设方式分低压架空线路和低压电力电缆线路。第一节架空电力线路一、架空配电线路构成及其作用组成：杆塔及基础、导线、绝缘子、拉线、横担、金具、防雷设施及接地装置等。1、杆塔●木杆：不推广使用。●水泥杆：配电线路使用锥形杆，径梢190和230mm，杆高11~15m，送电线路有等径和锥形杆，梢径还有310mm、350mm，径杆径为300和400mm。●金属杆：有铁塔、钢管杆和型钢杆。强度高，组装方便，寿命长。杆塔作用分类●直线杆塔：用于线路直线段，不承受顺线路方向张力，符号Z。●耐张杆塔（承力杆塔）顺线路方向两侧装拉线，用于线路分段，在断线情况下，能将线路断线、倒杆事故控制在一个耐张段内。符号为N。●转角杆塔：用于线路转角处。符号为J。●终端杆塔：用于线路首末段端，承受单侧受力。符号为D。●特殊杆塔：跨越杆塔—线路跨越道路、河流、山谷、线路等。符号为K。分支杆塔—架空配电线路中间天设分支线路。符号F。●多回同杆架设杆塔：不同回路同杆。2、杆塔基础作用及分类基础是杆塔地面以下部分设施，作用是保证杆塔稳定。（1）混凝土电杆基础：一般采用底盘、卡盘、拉盘，预制后现场装。（2）铁塔基础：分为宽基和窄基两种。（3）对基础要求：埋深冻土层以下，且不小于0.6mm，地面应留有300mm高的防沉土台。3、架空线路材料、结构和种类（1）架空导线材料：采用钢芯铝绞线或钢芯铝合金绞线。（2）架空导线结构：单股导线、多股绞线、复合材料多股绞线。（3）架空导线种类：裸导线、绝缘导线。型号见P117表4-14、常用绝缘子的种类与用途是隔电部件，用于导线间及导线与大地绝缘，支持和悬吊导线。（1）针式绝缘子：用于直线或角度较小杆塔上，耐张杆塔上固定导线跳线。承受张力不大，耐雷水平不高，易闪络，输电线路不采用。（2）柱式绝缘子：与针式大致相同，抗污闪较好，应用配电线路。（3）瓷横担绝缘子：用于10KV配电直线杆，有绝缘子和横担作用。（4）悬式绝缘子：具有良好电气性能和较高机械性能，用于耐张杆、终端杆或分支杆塔上，少量用于直线杆塔绝缘子串。（5）棒式绝缘子：可以代替悬式或式绝缘子用。（6）蝶式绝缘子：常用于低压配电线路上。绝缘子材质一般为电瓷和玻璃两种5、拉线作用、形式及选用（1）拉线作用：拉线与地面夹角45O，受环境影响，不超30~60O。（2）拉线形式：按作用分：张力拉线、风力拉线；按形式分：普通、水平、弓形、共同、V形等。（3）拉线选用：强度要求较低，采用多股Ø4mm镀锌铁线，要求较高时，采用镀锌钢绞线。6、横担规格要求15O以下用单横担，15~45O用双横担，45O以上转角杆用十字横担。横担材质：木横担、铁横担、瓷横担7、金具（1）支持金具：又称线夹。用于直线或耐张杆塔的跳线上。（2）连接金具：球头挂环、碗头挂环、U型挂环、直角挂板、平行挂板、平行挂环、二联板、直角环（3）接续金具：用于导线和避雷线的接续和修补等。1）承力连续金具：主要有导线、避雷线的连接管。握着力不应小于导线、避雷线计算拉断力的95%。2）非承力连续金具：主要有并沟线夹、带电装卸线夹、安普线夹和异径并沟线夹等。握着力不应小于该导线计算拉断力的10%。（4）保护金具：1）电气类保护金具：防止绝缘子串上的电压分布不均而损坏绝缘子。2）机械类保护金具：P1263）拉线金具：拉线金具、紧固金具、调节金具8、架空电力线路的防雷措施●架设避雷线：架设在导线上方。●避雷线材料：镀锌钢绞线，也可用钢芯铝绞线、铝镁合金绞线等。9、接地装置：接地引下线和接地体（1）接地引下线：避雷器与接体的连接线，采用镀锌钢绞线。（2）接地体：埋入地下直接与大地接触的金属导体。水平接地体采用圆钢或扁钢，埋地不小于0.8mm，垂直接地体用角钢异味钢管，不宜小于两根，长度不小于2m，深度不小于0.8m。二、架空电力线路技术要求1、架空导线截面选择（1）导线截面选择条件：发热、电压损失、机械强度、保护、经济（2）导线截面选择方法1）按经济电流密度。P1302）按发热条件校验导线截面：铝及钢芯铝绞线在正常情况下运行的最高温度不得超过70OC，事故情况下不得超过90OC。见表4-5在电网发生事故情况下，导线允许载流数值增加20%。3）按允许电压损失校验导线截面：线路电压损失≤允许电压损失4）按机械强度求导线最小允许截面：承受自重、风力、拉力、冰5）按电晕损耗条件求最小允许直径。P134表4-8对于送电线路：主要按经济电流密度和允许电压损失来确定；对于配电线路：按允许电压损失来确定，但须按发热条件校验。2、架空配电线路
