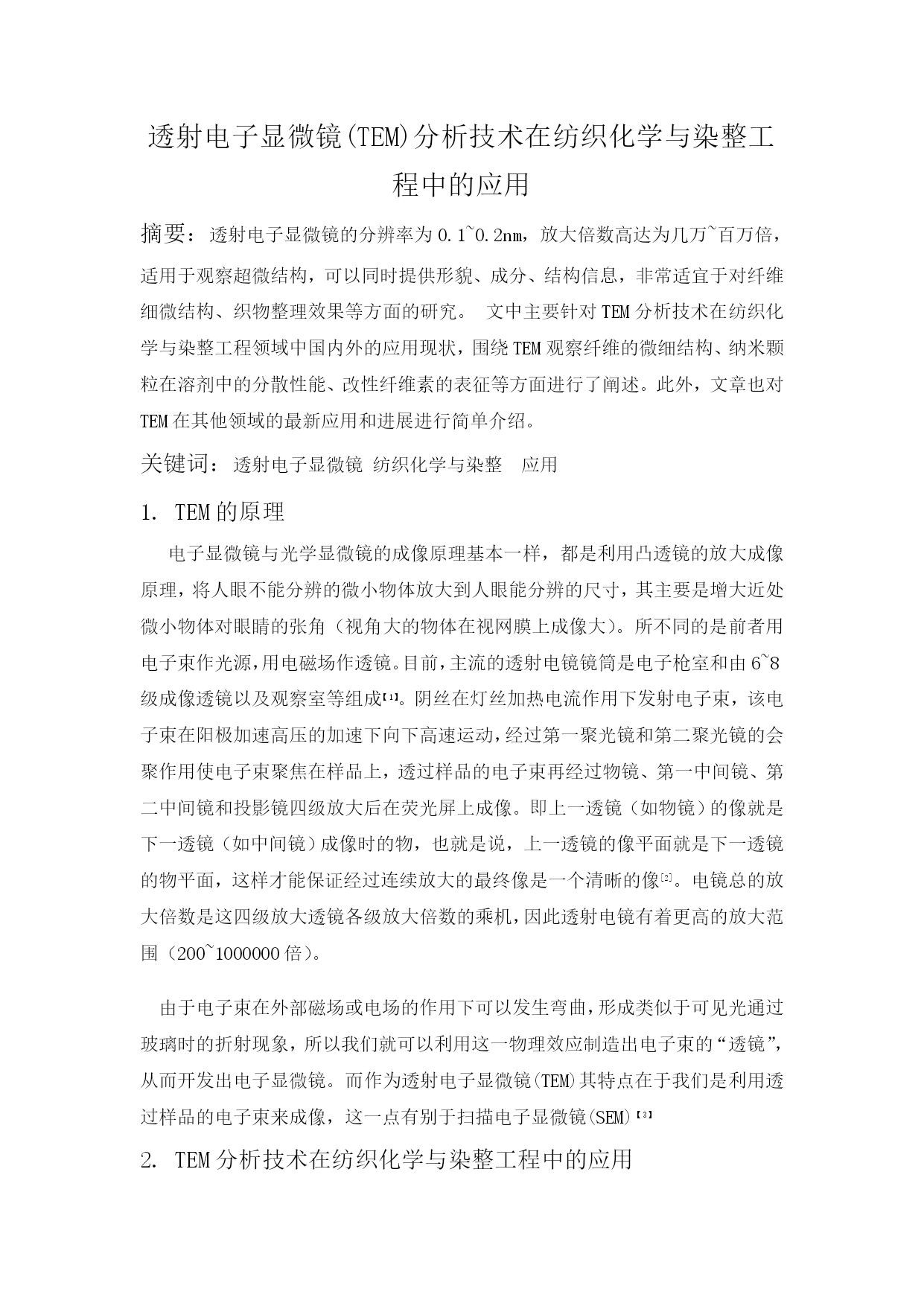

透射电子显微镜(TEM)分析技术在纺织化学与染整工程中的应用摘要：透射电子显微镜的分辨率为0.1~0.2nm，放大倍数高达为几万~百万倍，适用于观察超微结构，可以同时提供形貌、成分、结构信息，非常适宜于对纤维细微结构、织物整理效果等方面的研究。文中主要针对TEM分析技术在纺织化学与染整工程领域中国内外的应用现状，围绕TEM观察纤维的微细结构、纳米颗粒在溶剂中的分散性能、改性纤维素的表征等方面进行了阐述。此外，文章也对TEM在其他领域的最新应用和进展进行简单介绍。关键词：透射电子显微镜纺织化学与染整应用1.TEM的原理电子显微镜与光学显微镜的成像原理基本一样，都是利用凸透镜的放大成像原理，将人眼不能分辨的微小物体放大到人眼能分辨的尺寸，其主要是增大近处微小物体对眼睛的张角（视角大的物体在视网膜上成像大）。所不同的是前者用电子束作光源，用电磁场作透镜。目前，主流的透射电镜镜筒是电子枪室和由6~8级成像透镜以及观察室等组成【1】。阴丝在灯丝加热电流作用下发射电子束，该电子束在阳极加速高压的加速下向下高速运动，经过第一聚光镜和第二聚光镜的会聚作用使电子束聚焦在样品上，透过样品的电子束再经过物镜、第一中间镜、第二中间镜和投影镜四级放大后在荧光屏上成像。即上一透镜（如物镜）的像就是下一透镜（如中间镜）成像时的物，也就是说，上一透镜的像平面就是下一透镜的物平面，这样才能保证经过连续放大的最终像是一个清晰的像ADDINEN.CITE<EndNote><Cite><Author>兰友国</Author><Year>2000</Year><RecNum>37</RecNum><DisplayText>[10]</DisplayText><record><rec-number>37</rec-number><foreign-keys><keyapp="EN"db-id="fvst55teyt2zwlewddspw9ajf5e9xwvdxsxv">37</key></foreign-keys><ref-typename="JournalArticle">17</ref-type><contributors><authors><author>兰友国</author></authors></contributors><titles><title>横电磁室的数值分析方法及应用的新进展</title><secondary-title>北京广播学院学报(自然科学版)</secondary-title></titles><periodical><full-title>北京广播学院学报(自然科学版)</full-title></periodical><pages>45-55</pages><number>01</number><keywords><keyword>横电磁传输室</keyword><keyword>有限时域差分法</keyword><keyword>有限元法</keyword><keyword>传输线法</keyword></keywords><dates><year>2000</year></dates><isbn>1007-8819</isbn><call-num>11-3230/N</call-num><urls><related-urls><url>http://epub.cnki.net/grid2008/brief/detailj.aspx?filename=BJGB200001005&amp;dbname=CJFQ2000</url></related-urls></urls><remote-database-provider>Cnki</remote-database-provider></record></Cite></EndNote>[2]。电镜总的放大倍数是这四级放大透镜各级放大倍数的乘机，因此透射电镜有着更高的放大范围（200~1000000倍）。由于电子束在外部磁场或电场的作用下可以发生弯曲，形成类似于可见光通过玻璃时的折射现象，所以我们就可以利用这一物理效应制造出电子束的“透镜”，从而开发出电子显微镜。而作为透射电子显微镜(TEM)其特点在于我们是利用透过样品的电子束来成像，这一点有别于扫描电子显微镜(SEM)【3】2.TEM分析技术在纺织化学与染整工程中的应用2.1透射电子显微镜研究聚丙烯睛纤维的微观结构和缺陷曾汉民等【4】用透射电子显微镜(TEM)研究了湿纺法所制得的高度取向的PAN纤维织态结构内部的细节特征及其缺陷。研究结果表明,这种湿纺法高倍拉伸的PAN纤维具有沿轴向取向和相互纠缠的原纤维和空穴所构成的较疏松的织态结构。从纤维疏松织态结构的横切面中,可看到大小不同的原纤维和空穴的断面形态。这种
