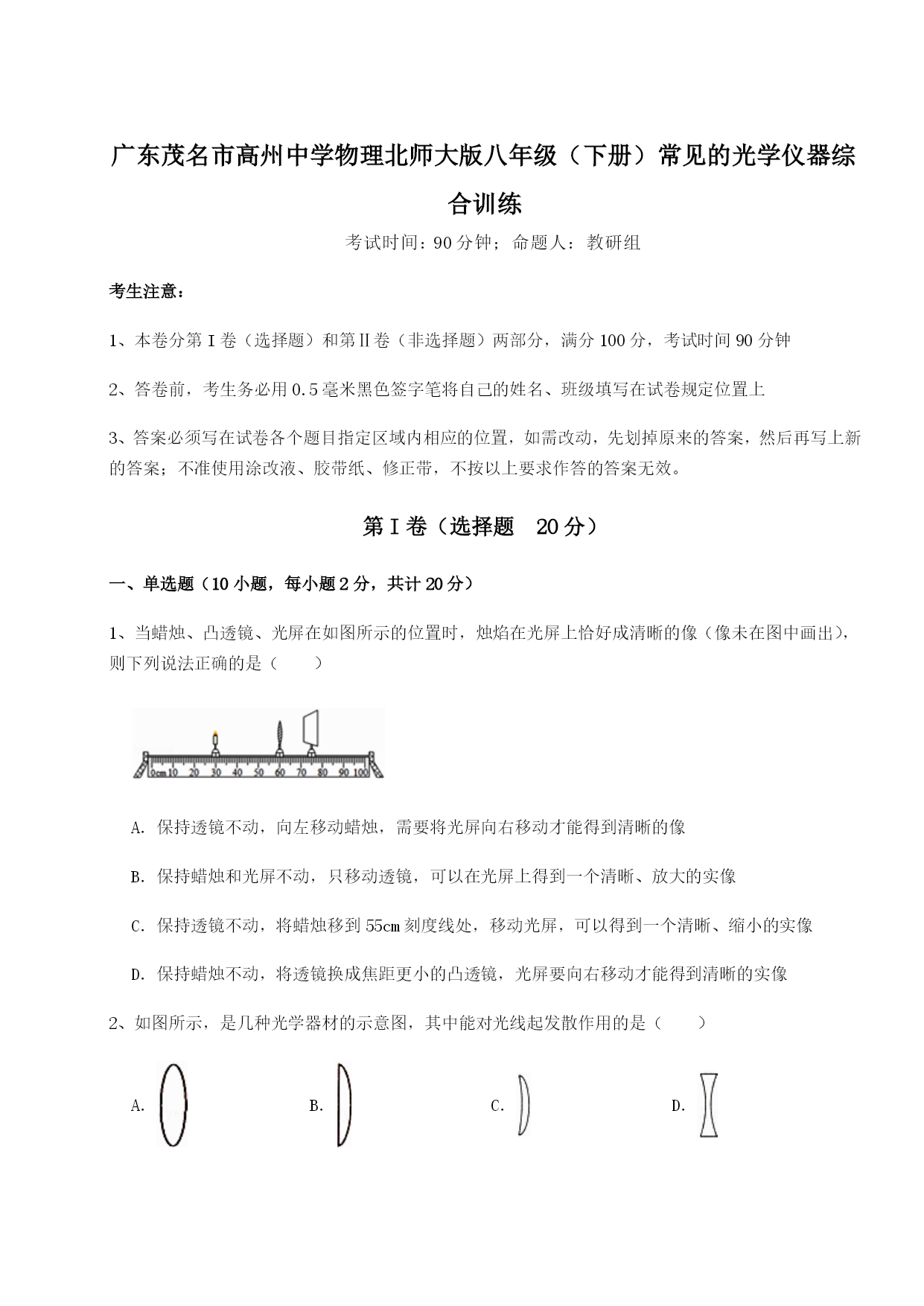

广东茂名市高州中学物理北师大版八年级（下册）常见的光学仪器综合训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像2、如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（）A．B．C．D．3、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小4、用一个放大镜看一个60°的角，从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数5、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜6、下列关于光现象的说法中正确的是（）A．光滑镜面的反射叫做漫反射，若眼不在反射光束的方向上，镜面看上去是亮的B．把来自光源的光向四面八方的反射是镜面反射C．当光从空气射入透镜时，凹透镜对光有发散作用D．用激光器射出一束光线，当光线从空气射入水中时，折射角一定小于入射角7、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm8、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像9、关于光学器材或设备，下列说法错误的是（）A．照相机、幻灯机的镜头都相当于凸透镜B．潜望镜利用了光的反射C．近视眼是将像成在了视网膜的后面D．电视机的遥控器可以发射出红外线10、下列关于显微镜与望远镜的说法正确的是（）①所有的望远镜都是由两个凸透镜制成的②天文望远镜物镜的口径比较大③我们在学生实验室用显微镜看细胞是通过两次放大而实现的④望远镜是将远处物体放大了使人才看得见的．A．①③B．②③C．①②D．③④第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，画出了光线经过透镜后的方向．（1）则此透镜应为．（2）A点（选填“是”或“否”）为该透镜的焦点．2、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题．（1）小明一次将蜡烛、凸透镜、光屏放置在光具座上，并调整凸透镜和光屏的高度，使它们的中心跟蜡烛的中心大致在．（2）过了一段时间后，小明发现烛焰在光屏上的像偏高，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（选填“上”“下”）调节．（3）小明将蜡烛放在15cm的刻度线处，左右移动光屏，直到光屏上成清晰的倒立（选填“放大”“等大”“缩小”）的实像，（选填“照相机”“幻灯机”或“放大镜”）就是利用这一成像原理制成的．3、目前，在许多公交车上安装了“电视监控器”，凸透镜是该装置的光学系统，“电视监控器”的摄像头能成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的实像．4、人的眼睛好像一架照相机．晶状体和角膜的共同作用相当于一个，能把来自物体的光会聚在形成物体的像．当睫状体时，晶状体比较薄，处的物体射来光刚好会聚在视网膜上；当睫状体时，晶状体变厚，
