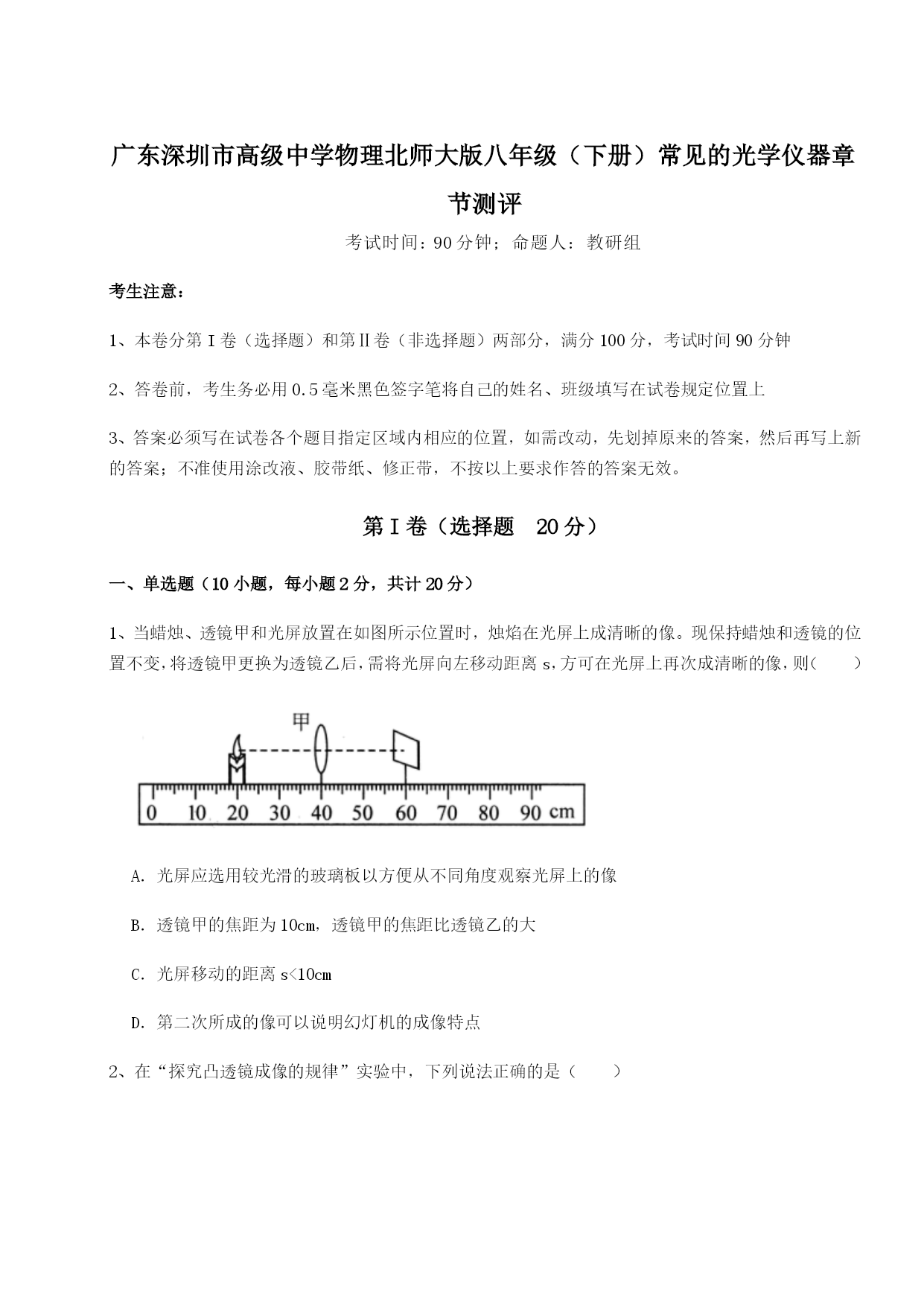

广东深圳市高级中学物理北师大版八年级（下册）常见的光学仪器章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、当蜡烛、透镜甲和光屏放置在如图所示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（）A．光屏应选用较光滑的玻璃板以方便从不同角度观察光屏上的像B．透镜甲的焦距为10cm，透镜甲的焦距比透镜乙的大C．光屏移动的距离s<10cmD．第二次所成的像可以说明幻灯机的成像特点2、在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像3、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像4、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像5、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距6、使用显微镜时，被观察物体离物镜的距离（）A．小于焦距B．等于2倍焦距C．小于2倍焦距，大于1倍焦距D．大于2倍焦距7、将一发光体分别放在甲、乙凸透镜前不同距离处。分别调整光屏到透镜距离都得到清晰的像，且光屏到透镜距离恰好相等。通过甲透镜成缩小的像，通过乙透镜成等大的像。由此可推断正确的是（）A．甲成的是实像，乙成的是虚像B．乙的焦距等于光屏到透镜的距离C．甲的焦距大于乙的焦距D．发光体离甲透镜的距离小于离乙透镜的距离8、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像9、透镜在我们的生活、学习中应用广泛，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距10、荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像．这个像的特点是（）A．正立放大B．正立等大C．倒立放大D．倒立缩小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小红的视力正常，当她用镜子仔细观察自己的脸部时，应把镜子拿到离眼睛厘米处最为合适．2、凸透镜对光有作用，凹透镜对光有作用。（填“会聚”或“发散”）3、小明把一个透镜朝向太阳，在透镜的另一侧距离透镜5cm处找到一个极小亮的点，那么，小明想要利用这个透镜获得一个放大的实像，应当把物体放在距离透镜处。4、小明为判别直径相同的两透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示（d1＜d＜d2）。其中形成甲光斑的是（凸/凹）透镜，判断的理由是，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，观察光斑的大小一直变大，由此小明判断此透镜是凹透镜（一定/可能/一定不）。5、目前，在许多公交车上安装了“电视监控器”，凸透镜是该装置的光学系统，“电视监控器”的摄像头能成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的实像．6、一凸透镜的焦距是50cm，则用该透镜制作的眼镜的度数是．7、如图2所示为女航天员王亚平太空授课的情景
