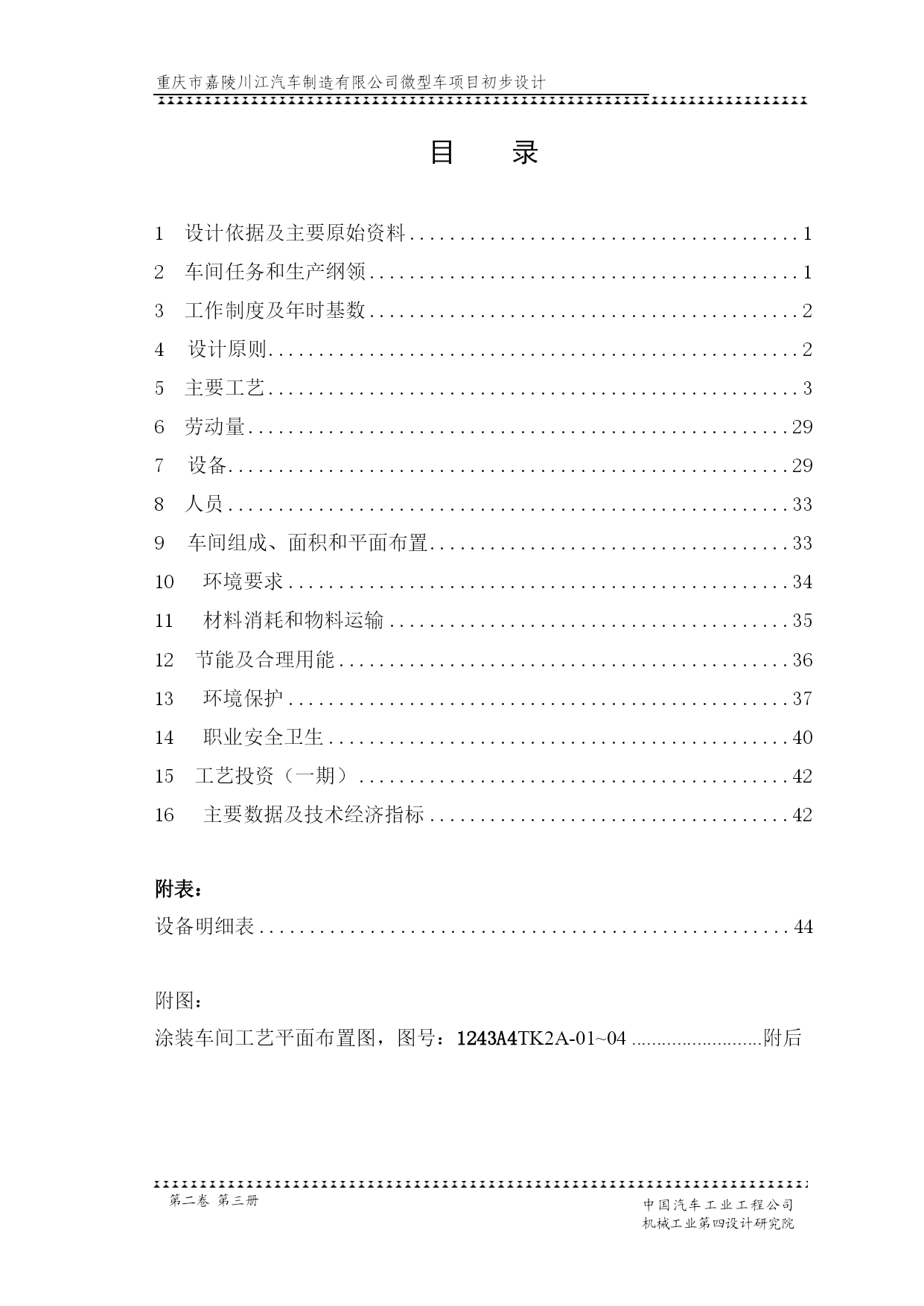

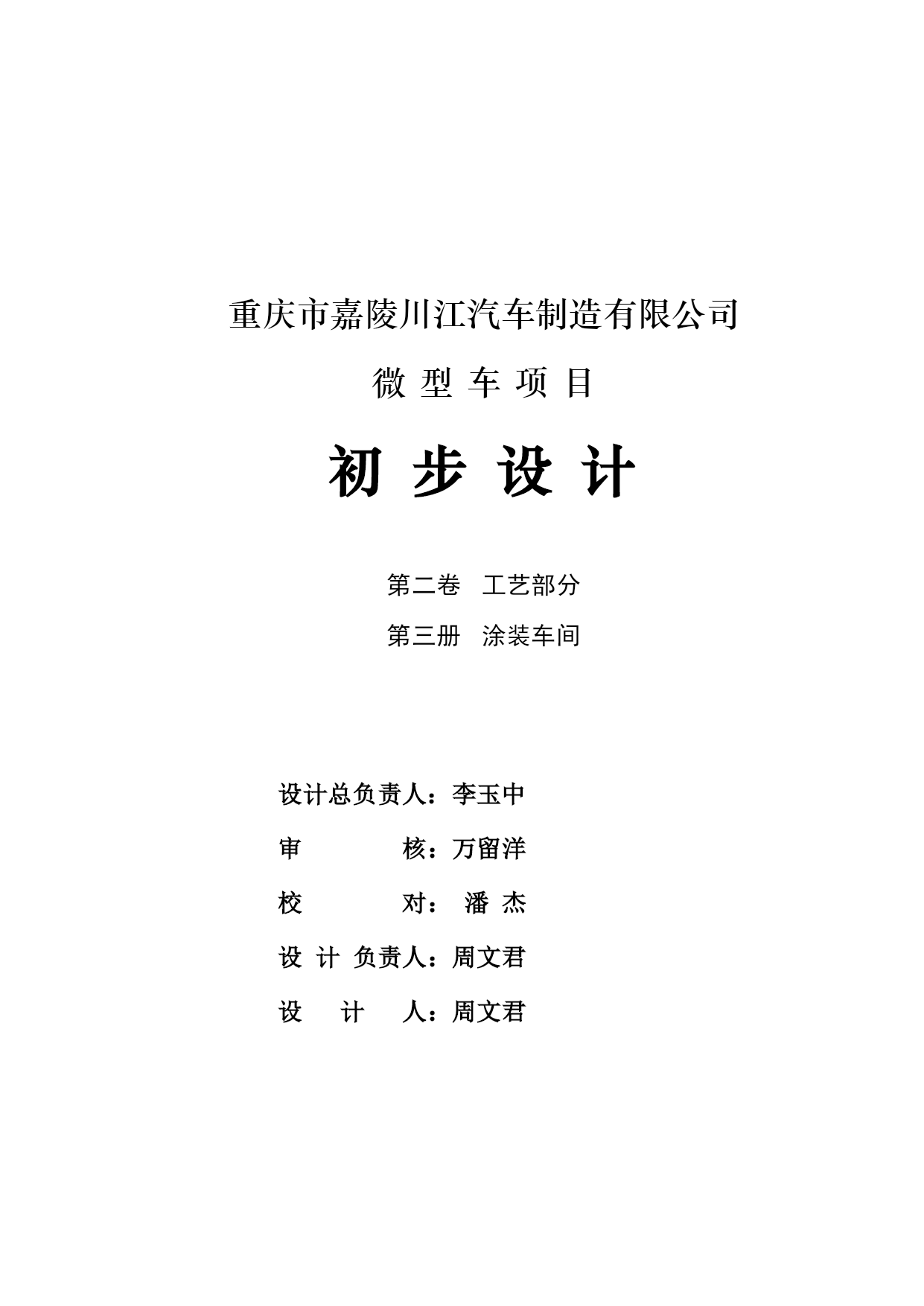

[键入文字]广州汽车集团股份有限公司乘用车项目初步设计工程编号：1243A4重庆市嘉陵川江汽车制造有限公司微型车项目初步设计第二卷工艺部分第三册涂装车间二O一一年十二月重庆市嘉陵川江汽车制造有限公司微型车项目初步设计第二卷工艺部分第三册涂装车间设计总负责人：李玉中审核：万留洋校对：潘杰设计负责人：周文君设计人：周文君重庆市嘉陵川江汽车制造有限公司微型车项目初步设计中国汽车工业工程公司机械工业第四设计研究院第二卷第三册目录TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc245785972"1设计依据及主要原始资料PAGEREF_Toc245785972\h1HYPERLINK\l"_Toc245785973"2车间任务和生产纲领PAGEREF_Toc245785973\h1HYPERLINK\l"_Toc245785974"3工作制度及年时基数PAGEREF_Toc245785974\h2HYPERLINK\l"_Toc245785975"4设计原则PAGEREF_Toc245785975\h2HYPERLINK\l"_Toc245785976"5主要工艺PAGEREF_Toc245785976\h3HYPERLINK\l"_Toc245785977"6劳动量PAGEREF_Toc245785977\h29HYPERLINK\l"_Toc245785978"7设备PAGEREF_Toc245785978\h29HYPERLINK\l"_Toc245785979"8人员PAGEREF_Toc245785979\h33HYPERLINK\l"_Toc245785980"9车间组成、面积和平面布置PAGEREF_Toc245785980\h33HYPERLINK\l"_Toc245785981"10环境要求PAGEREF_Toc245785981\h34HYPERLINK\l"_Toc245785982"11材料消耗和物料运输PAGEREF_Toc245785982\h35HYPERLINK\l"_Toc245785983"12节能及合理用能PAGEREF_Toc245785983\h36HYPERLINK\l"_Toc245785984"13环境保护PAGEREF_Toc245785984\h37HYPERLINK\l"_Toc245785985"14职业安全卫生PAGEREF_Toc245785985\h40HYPERLINK\l"_Toc245785986"15工艺投资（一期）PAGEREF_Toc245785986\h42HYPERLINK\l"_Toc245785987"16主要数据及技术经济指标PAGEREF_Toc245785987\h42附表：设备明细表44附图：涂装车间工艺平面布置图，图号：1243A4TK2A-01~04附后中国汽车工业工程公司机械工业第四设计研究院第二卷第三册－PAGE\*MERGEFORMAT22－1设计依据及主要原始资料建设单位提供的产品资料及工艺资料。建设单位提供的涂装生产线招标文件。国家标准《汽车油漆涂层》，QC/T484-1999。2车间任务和生产纲领（车身信息已明确）本涂装车间对年产100000台微型客车车身及CUV等工件涂以防护装饰性涂层。具体负责工件的漆前处理、电泳底漆、焊缝密封、PVC底涂、中涂、面涂、烘干、检查、返修等工序，并完成油漆材料及产品涂层的检验工作。本车间按生产线和工作地的生产纲领统计如下表：生产纲领表序号产品型号及名称每台产品年产量，台种数件数质量kg表面积m2基本备品外供合计1微型客车车身11450电泳120100000100000喷涂16工件尺寸工件名称外形尺寸，mm重量kg电泳表面积m2喷漆表面积m2长度宽度高度最大车型45001800170045012016挂件（或装车件）中的最大长度4500mm最大宽度1800mm最大高度1700mm最大质量450kg最大电泳涂装面积120m2最大喷漆涂装面积16m2（参照业主指定标杆车型参数）涂装线通过能力按挂件4500mm（L）×2100mm（带工装）（W）×1700改为1750mm（H）设计。涂装质量达到微型客车车身涂装
