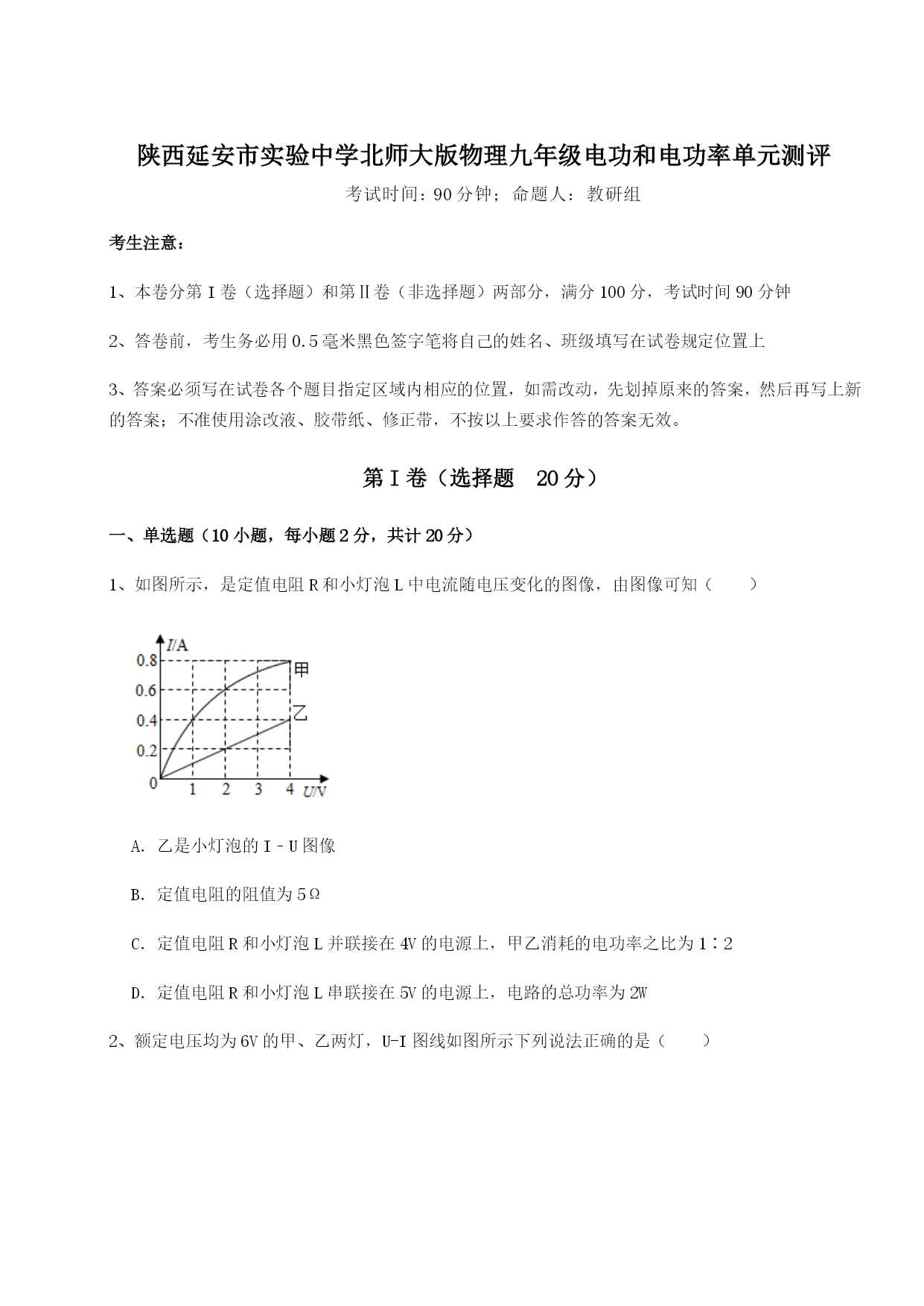

陕西延安市实验中学北师大版物理九年级电功和电功率单元测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W2、额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:33、如图，关于家庭电路，下列说法正确的是()A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与A开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2200W4、两根电阻丝的阻值之比是2：3，通过的电流之比是3：2，那么，在相同的时间内两根电阻丝产生的热量之比为()A．2：3B．3：2C．1：1D．9：45、小芳家的电能表上标有的字样，当家里只使用某一用电器时，观察表盘5min转了2周，关于此用电器下列判断正确的是（）A．此用电器可能是电饭锅B．1度电可供此用电器在此状态下工作25小时C．此用电器与开关是并联的D．若此时电路电压为200V，则这段时间内通过此用电器的电荷量为6C6、a、b、c三盏灯分别标有“110V，20W”、“220V，40W”、“36V，60W”的字样,三盏灯都正常发光，比较它们的亮度（）A．a灯最亮B．b灯最亮C．c灯最亮D．三盏灯一样亮7、如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（）A．左侧容器中导体产生的热量较多B．图中两导体串联，能探究电热与电流关系C．若图中两导体改为并联，右侧导体产生的热量较多D．一段时间后，右侧U形管两端液柱高度差较左侧大8、如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“50Ω1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.3~0.5A②电阻R1消耗电功率允许的变化范围为0.225W~0.9W③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω④电路消耗总电功率允许的变化范围为1.35W~2.7WA．只有①和④B．只有②和④C．只有②和③D．只有①和③9、探究“电流通过导体时产生的热量与什么因素有关”的实验。如图甲和乙所示，两个透明容器中密闭着等质量的空气，两容器中的电阻丝串联起来，连接到电源两端，通电一定时间后，比较两个U形管中液面高度差的变化。则（）A．在图甲中，通过两电热丝的电流不相等，是探究通过导体产生的热量与通过导体电阻的关系B．在图乙中，是探究电流通过导体产生的热量与导体电流的关系C．在该实验中，我们是通过观察U形管中液面的高度来比较各容器中电热丝产生热量的多少的D．英国物理学家焦耳通过大量实验，最先精确地确定了电流通过导体时产生的热量跟电阻的二次方成正比，跟导体的电流成正比，跟通电时间成正比，这个规律叫做焦耳定律10、如图所示是小明家的电能表。将一个标有“220V1210W”的用电器单独接入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确的是（）A．该电能表的示数表示家中已经消耗1123.4J的电能B．该用电器的实际功率为1200WC．该电路的实际电压为200VD．若小明家所有用电器同时工作，则总功率不得超过2.2kW第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，小灯泡L标有“6V0.3A”字样，R=30Ω，闭合开关S，小灯泡正常发光，电源电压,电流表的示数是，R消耗的电功率是。2、日前，由中国科学院大连化学物理研究所（以下简称大连化物所）开发
