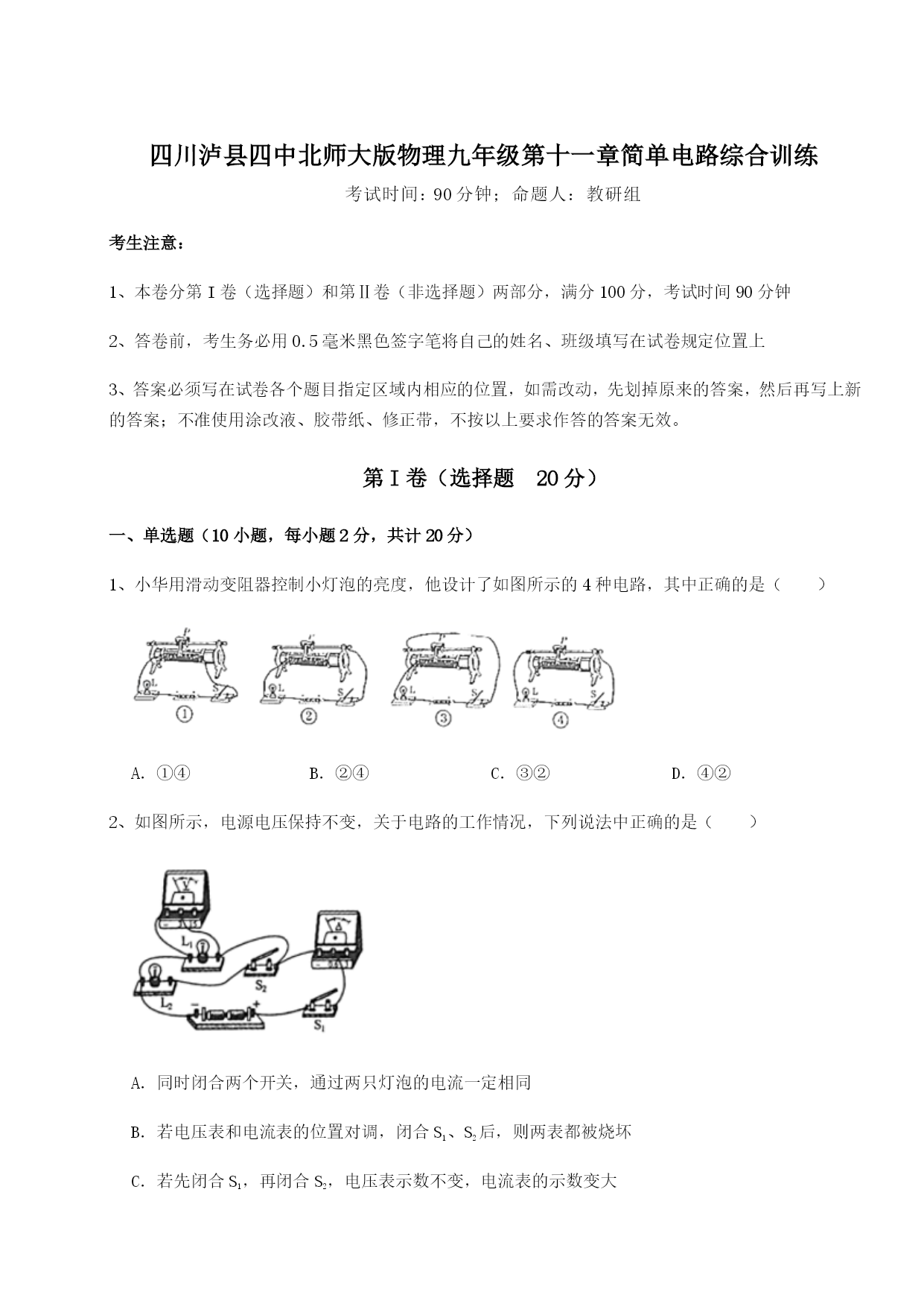

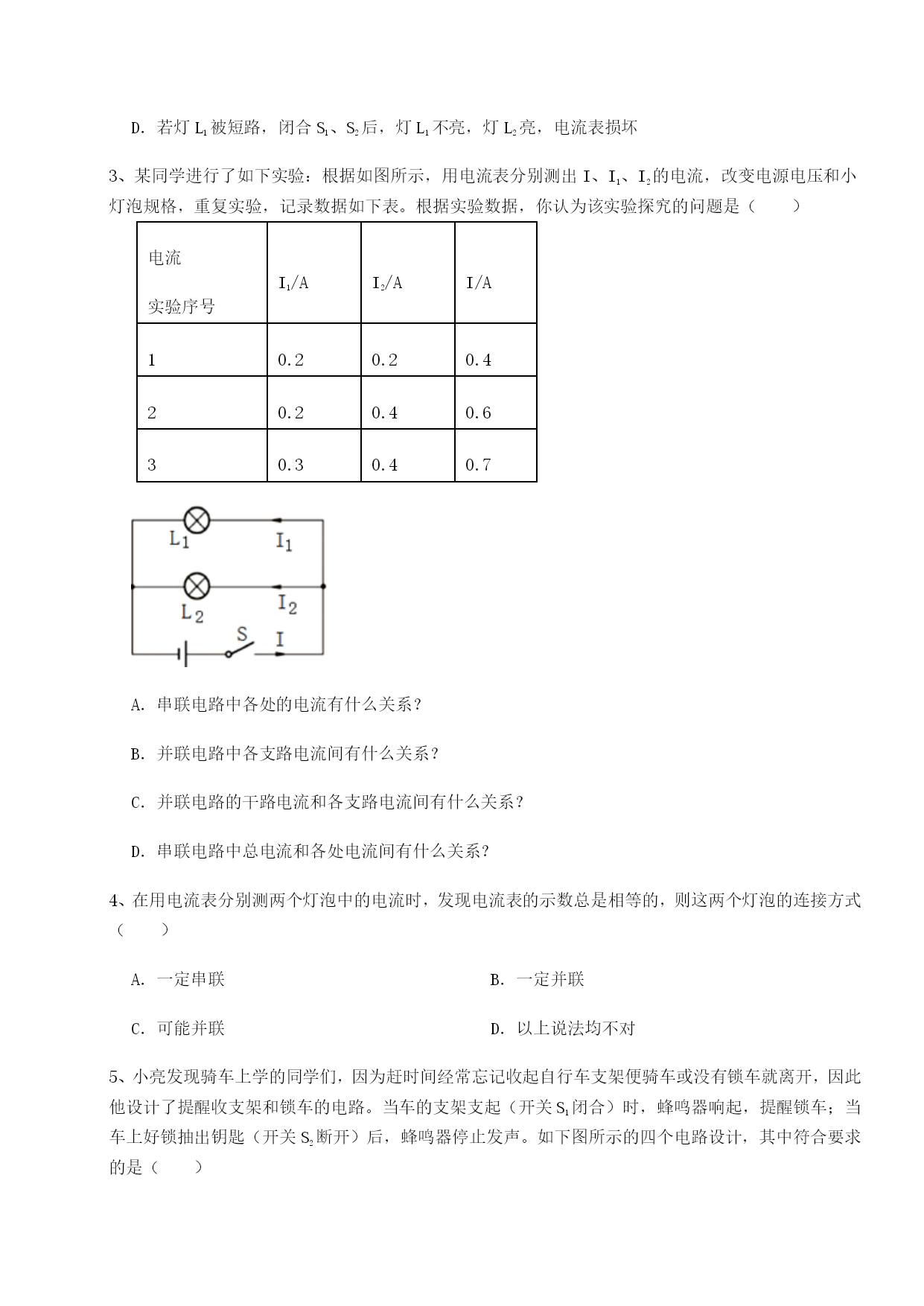

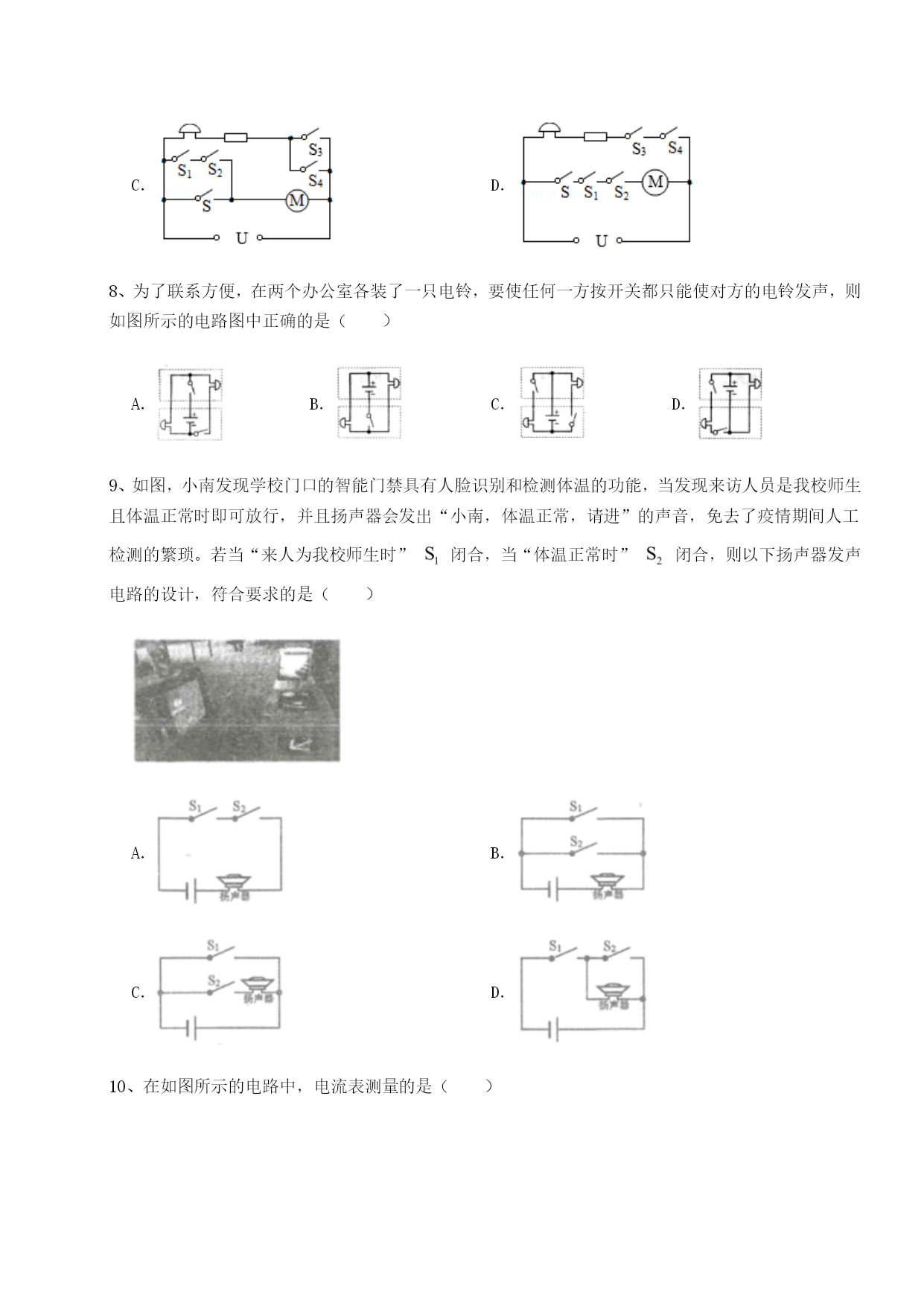

四川泸县四中北师大版物理九年级第十一章简单电路综合训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是（）A．①④B．②④C．③②D．④②2、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏3、某同学进行了如下实验：根据如图所示，用电流表分别测出I、I1、I2的电流，改变电源电压和小灯泡规格，重复实验，记录数据如下表。根据实验数据，你认为该实验探究的问题是（）电流实验序号I1/AI2/AI/A10.20.20.420.20.40.630.30.40.7A．串联电路中各处的电流有什么关系？B．并联电路中各支路电流间有什么关系？C．并联电路的干路电流和各支路电流间有什么关系？D．串联电路中总电流和各处电流间有什么关系？4、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对5、小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（）A．B．C．D．6、如图所示，甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是（）A．若甲带正电，则乙一定带负电B．若甲带正电，则乙可能带负电C．若甲带正电，则乙可能带正电D．若甲不带电，则乙可能不带电7、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（）A．B．C．D．8、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．9、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．10、在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、物理学中的仪器、仪表在生产、生活中有着广泛的应用．在图中，茶壶（a图）相当于是一个，汽车油量表（b图）实际上是一只表．登山运动员用的高度计是由经重新标度后改造而成的．2、在烧杯中加入盐水，然后将连在电压表上的铜片和锌片浸入盐水中，这样就制成一个盐水电池，其现象如图所示。电池的正极是（选填“锌片”或“铜片”），该电池是将能转化为电能，此时盐水中电流的方向为（选填“从铜片到锌片”或“从锌片到铜片”）3、如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮．设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1I2（选填“>”、“<”或“=”）；若工作过程中灯泡L1突然烧坏，则灯泡L2（选填“仍亮”或“不亮”）4、如图所示，某品牌手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是（选填“串联”或“并联”）；用移动电源为手机充电过程
