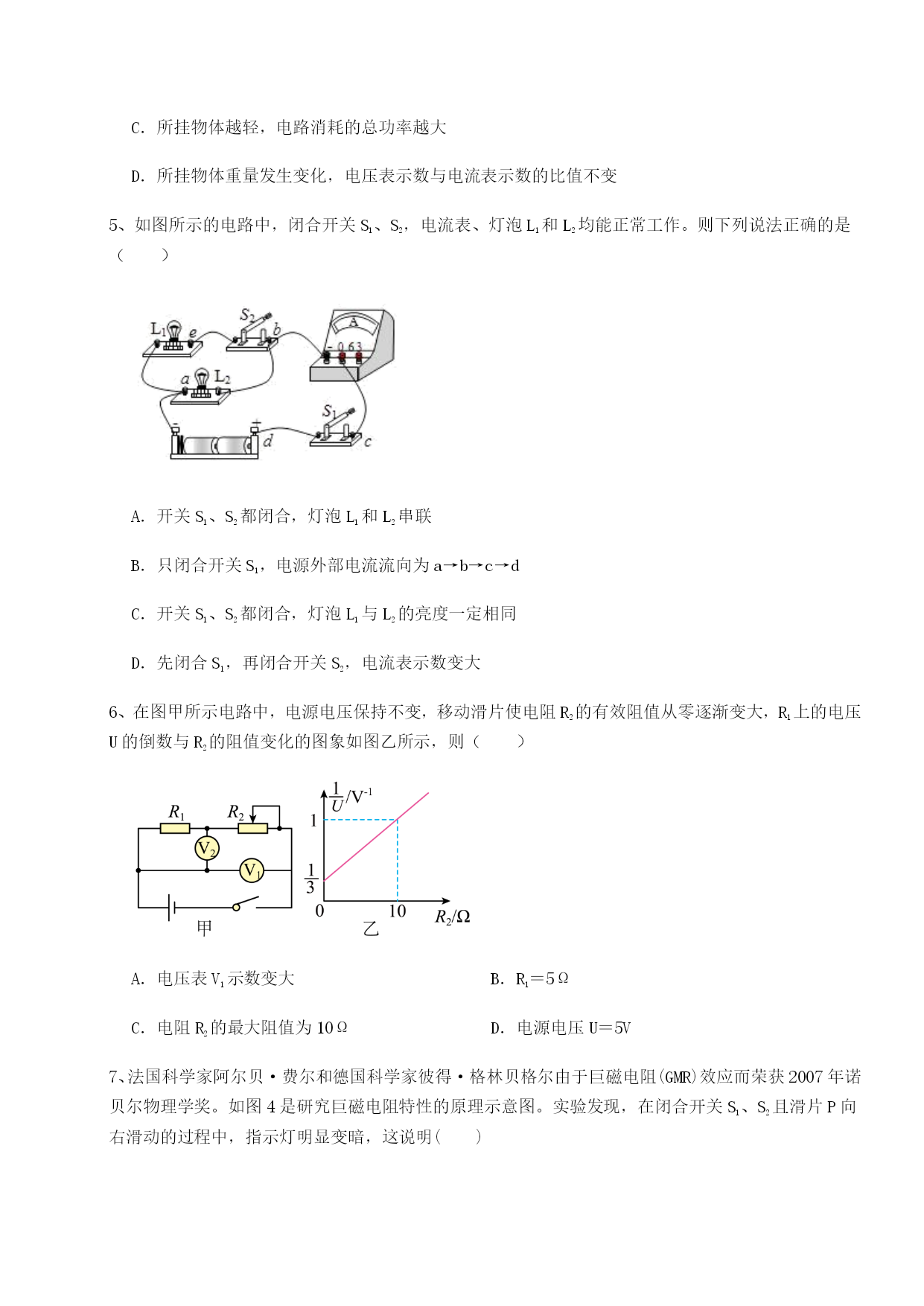

北师大版物理九年级全册第十二章欧姆定律同步测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于导体电阻的说法正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定小C．由可知，导体的电阻跟导体两端电压成正比，跟通过的电流成反比D．导体的电阻大小与导体的材料、长度和横截面积有关2、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。下列判断正确的是（）A．电子秤的刻度表可能是由电流表或电压表改装而成的B．秤盘里放的东西越重，电路中的电流越小C．秤盘里放的东西越重，AB电阻两端的电压越小D．R0电阻去掉后，也能保证电路安全工作3、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐减小。此过程中（）A．电阻R的功率在逐渐减小B．传感器的电阻逐渐减小C．传感器的电阻可能不变D．电阻R的电压与传感器的电压之和逐渐减小4、如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。不挂物体时，滑片在最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（）A．不挂物体时，电压表示数为电源电压B．所挂物体越重，电流表示数越大C．所挂物体越轻，电路消耗的总功率越大D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变5、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（）A．开关S1、S2都闭合，灯泡L1和L2串联B．只闭合开关S1，电源外部电流流向为a→b→c→dC．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同D．先闭合S1，再闭合开关S2，电流表示数变大6、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A．电压表V1示数变大B．R1＝5ΩC．电阻R2的最大阻值为10ΩD．电源电压U＝5V7、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明()A．电磁铁的左端为S极B．通过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增强D．巨磁电阻的阻值与磁场的强弱没有关系8、如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出如图中的I-U关系图像正确的是（）A．B．C．D．9、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:210、在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（）A．电流表A的示数减小B．电压表V2的示数减小C．电压表V1与电流表A的示数比值减小D．电压表V2与电流表A的示数比值减小第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V，6W字样。当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0A，灯泡L正常发光；当开关S闭合，S1断开，滑片P移至b端时，电源电压U为V，灯泡L的实际电功率P为W。2、一段导体两端电压为3V时，导体中的电流为0.5A，若导体两端电压增加到原来的2倍，导体中的电流应为A；当导体两端的电压变为零时，导体的电阻为Ω。3、有两只定值电阻，分别标有“2A10Ω”和“1A
