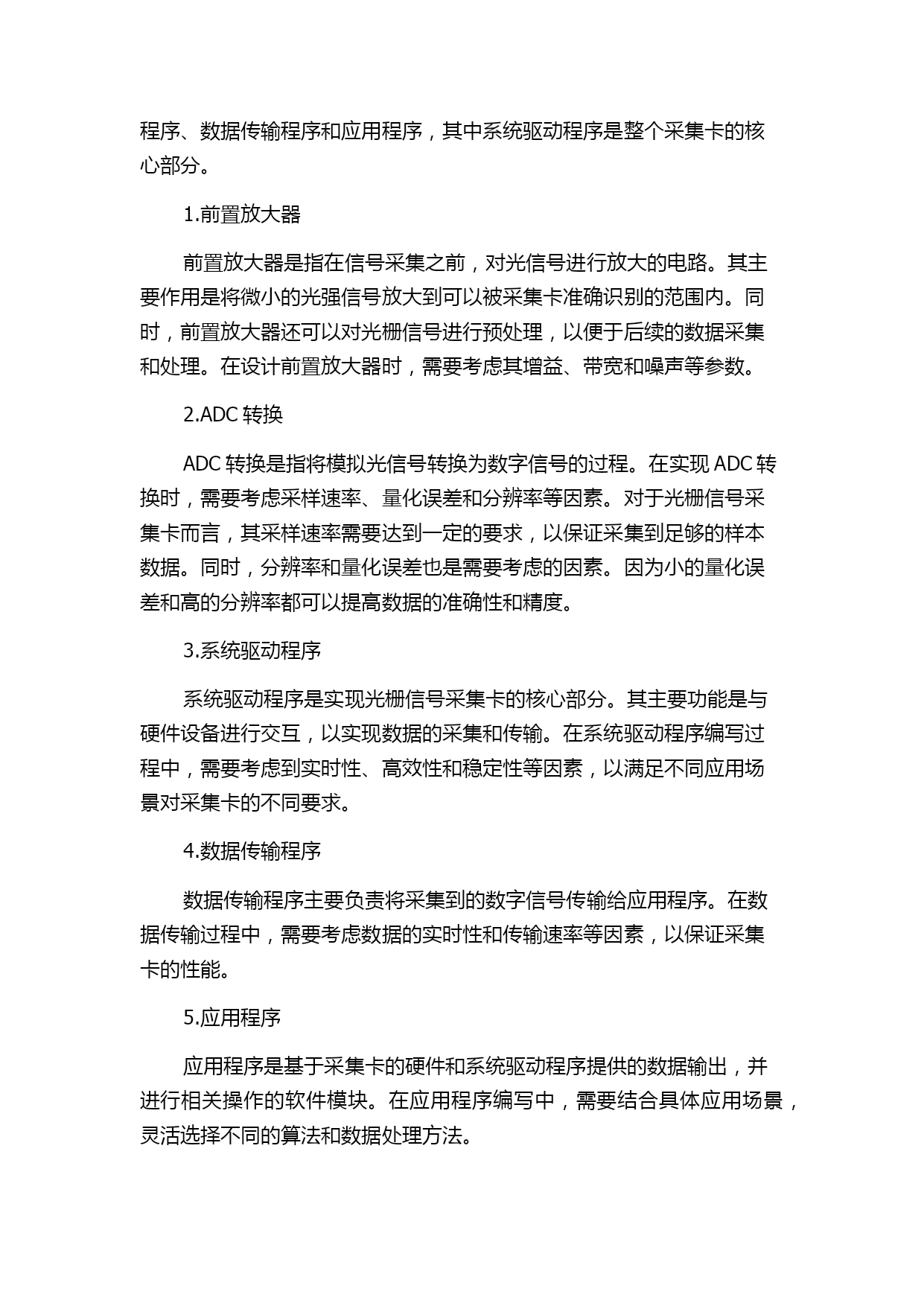

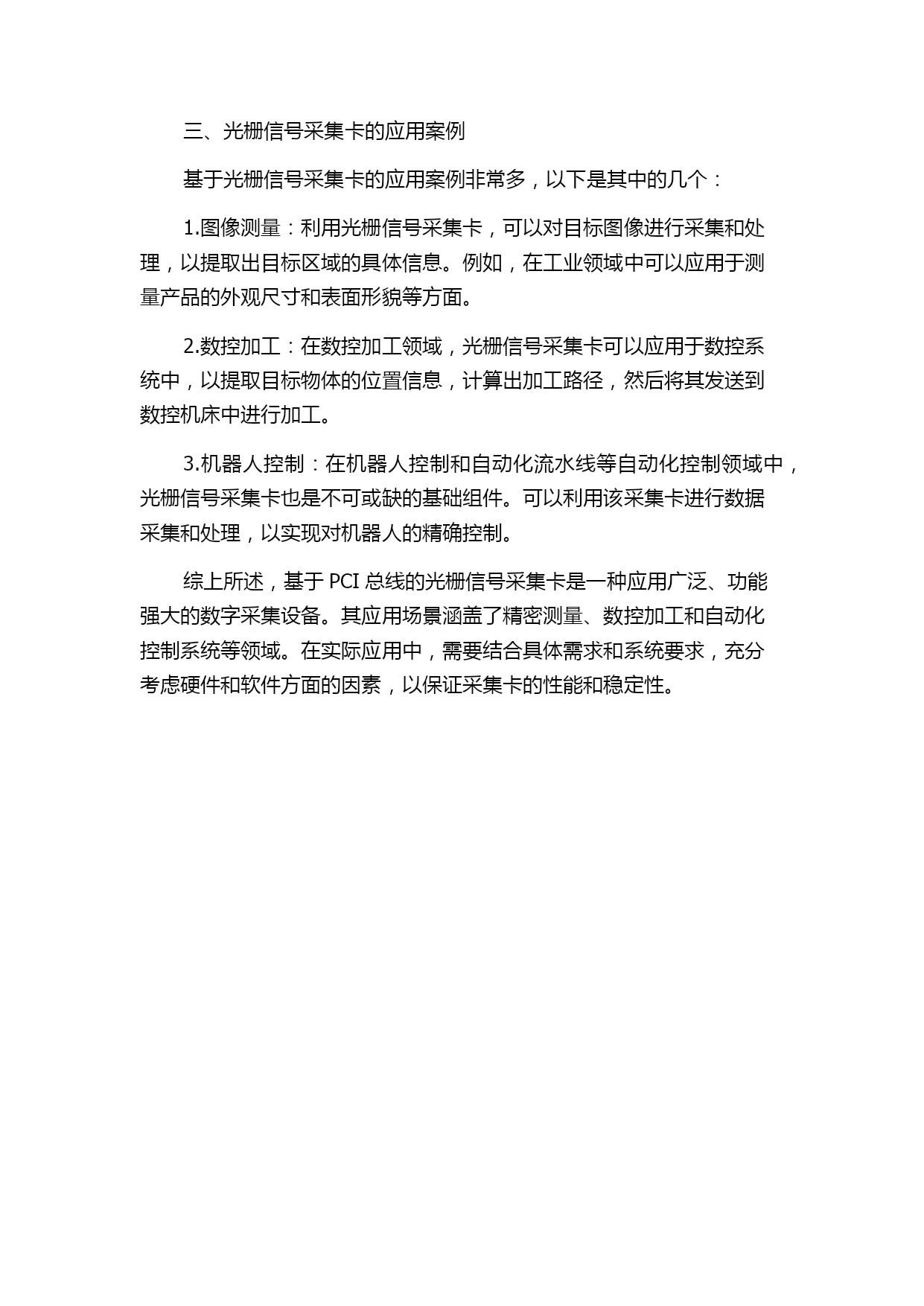

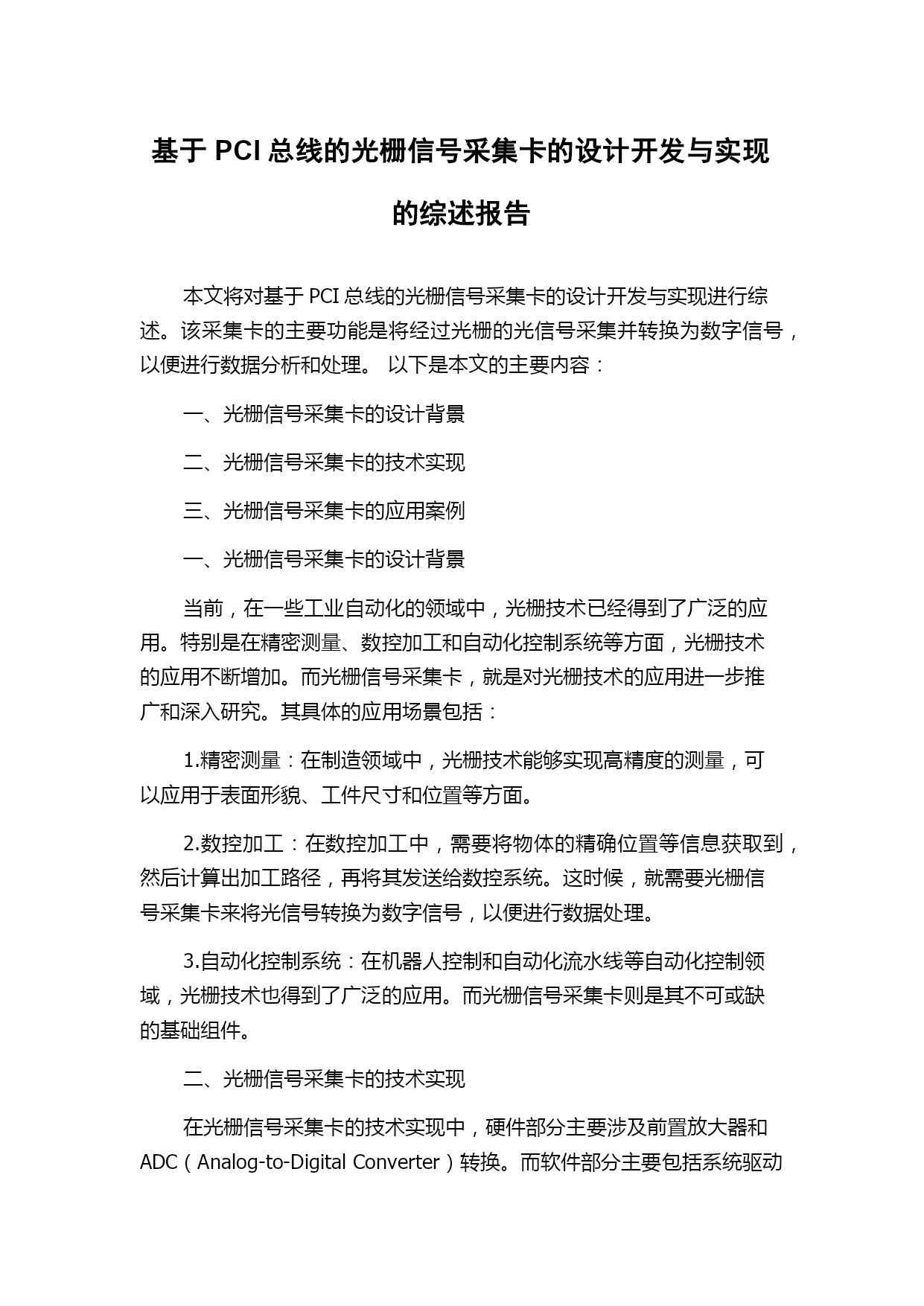

基于PCI总线的光栅信号采集卡的设计开发与实现的综述报告本文将对基于PCI总线的光栅信号采集卡的设计开发与实现进行综述。该采集卡的主要功能是将经过光栅的光信号采集并转换为数字信号，以便进行数据分析和处理。以下是本文的主要内容：一、光栅信号采集卡的设计背景二、光栅信号采集卡的技术实现三、光栅信号采集卡的应用案例一、光栅信号采集卡的设计背景当前，在一些工业自动化的领域中，光栅技术已经得到了广泛的应用。特别是在精密测量、数控加工和自动化控制系统等方面，光栅技术的应用不断增加。而光栅信号采集卡，就是对光栅技术的应用进一步推广和深入研究。其具体的应用场景包括：1.精密测量：在制造领域中，光栅技术能够实现高精度的测量，可以应用于表面形貌、工件尺寸和位置等方面。2.数控加工：在数控加工中，需要将物体的精确位置等信息获取到，然后计算出加工路径，再将其发送给数控系统。这时候，就需要光栅信号采集卡来将光信号转换为数字信号，以便进行数据处理。3.自动化控制系统：在机器人控制和自动化流水线等自动化控制领域，光栅技术也得到了广泛的应用。而光栅信号采集卡则是其不可或缺的基础组件。二、光栅信号采集卡的技术实现在光栅信号采集卡的技术实现中，硬件部分主要涉及前置放大器和ADC（Analog-to-DigitalConverter）转换。而软件部分主要包括系统驱动程序、数据传输程序和应用程序，其中系统驱动程序是整个采集卡的核心部分。1.前置放大器前置放大器是指在信号采集之前，对光信号进行放大的电路。其主要作用是将微小的光强信号放大到可以被采集卡准确识别的范围内。同时，前置放大器还可以对光栅信号进行预处理，以便于后续的数据采集和处理。在设计前置放大器时，需要考虑其增益、带宽和噪声等参数。2.ADC转换ADC转换是指将模拟光信号转换为数字信号的过程。在实现ADC转换时，需要考虑采样速率、量化误差和分辨率等因素。对于光栅信号采集卡而言，其采样速率需要达到一定的要求，以保证采集到足够的样本数据。同时，分辨率和量化误差也是需要考虑的因素。因为小的量化误差和高的分辨率都可以提高数据的准确性和精度。3.系统驱动程序系统驱动程序是实现光栅信号采集卡的核心部分。其主要功能是与硬件设备进行交互，以实现数据的采集和传输。在系统驱动程序编写过程中，需要考虑到实时性、高效性和稳定性等因素，以满足不同应用场景对采集卡的不同要求。4.数据传输程序数据传输程序主要负责将采集到的数字信号传输给应用程序。在数据传输过程中，需要考虑数据的实时性和传输速率等因素，以保证采集卡的性能。5.应用程序应用程序是基于采集卡的硬件和系统驱动程序提供的数据输出，并进行相关操作的软件模块。在应用程序编写中，需要结合具体应用场景，灵活选择不同的算法和数据处理方法。三、光栅信号采集卡的应用案例基于光栅信号采集卡的应用案例非常多，以下是其中的几个：1.图像测量：利用光栅信号采集卡，可以对目标图像进行采集和处理，以提取出目标区域的具体信息。例如，在工业领域中可以应用于测量产品的外观尺寸和表面形貌等方面。2.数控加工：在数控加工领域，光栅信号采集卡可以应用于数控系统中，以提取目标物体的位置信息，计算出加工路径，然后将其发送到数控机床中进行加工。3.机器人控制：在机器人控制和自动化流水线等自动化控制领域中，光栅信号采集卡也是不可或缺的基础组件。可以利用该采集卡进行数据采集和处理，以实现对机器人的精确控制。综上所述，基于PCI总线的光栅信号采集卡是一种应用广泛、功能强大的数字采集设备。其应用场景涵盖了精密测量、数控加工和自动化控制系统等领域。在实际应用中，需要结合具体需求和系统要求，充分考虑硬件和软件方面的因素，以保证采集卡的性能和稳定性。
