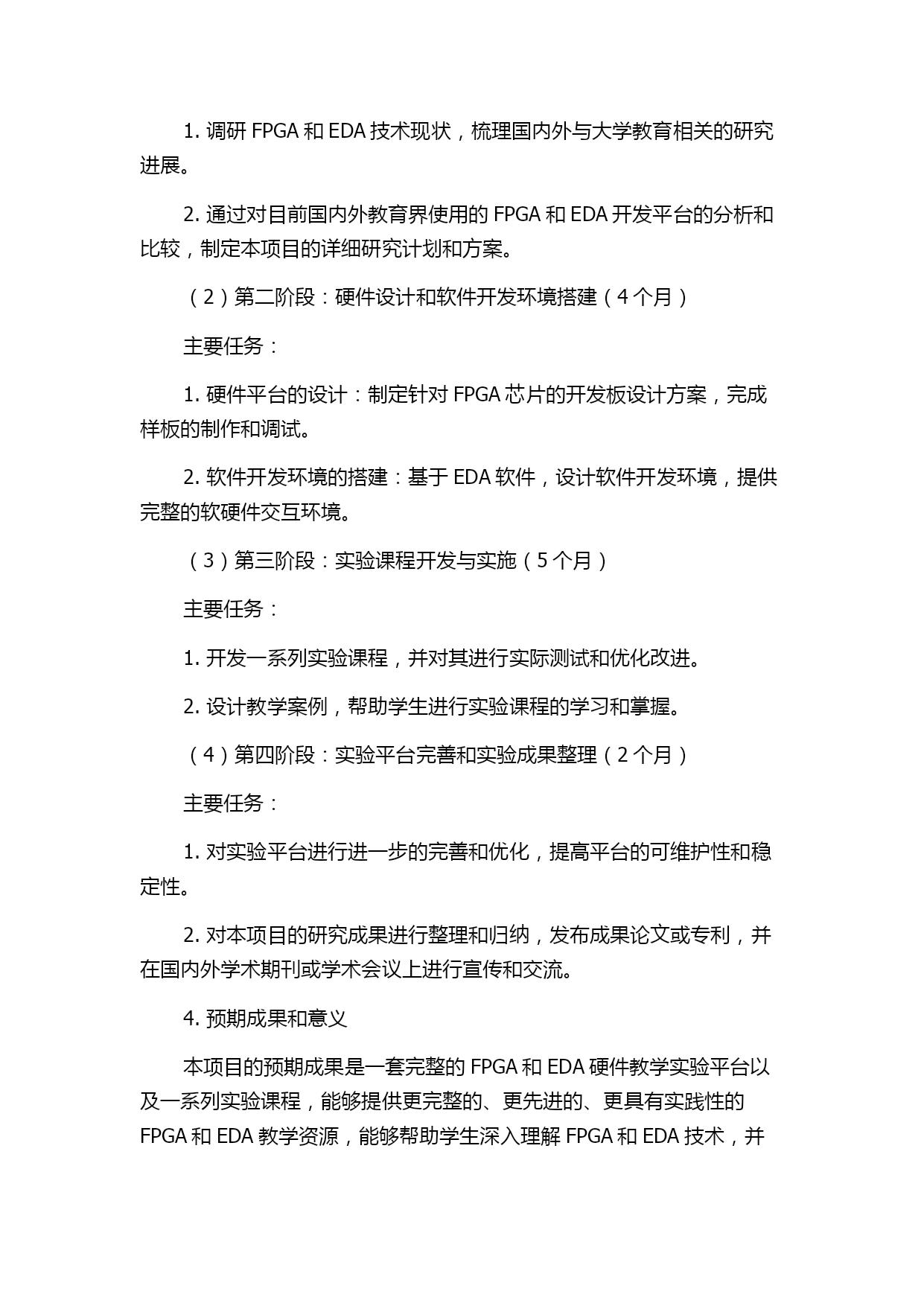

基于FPGA和EDA硬件教学实验的设计与开发的开题报告1.研究背景和意义FPGA（可编程门阵列）和EDA（电子设计自动化）是当前电子信息领域的研究热点，尤其在数字电路设计和系统级设计方面得到广泛应用。在教学领域，FPGA和EDA硬件教学能够提升学生实践能力和创新意识，培养他们在硬件设计方面的能力和职业素养。本项目针对FPGA和EDA硬件教学进行开发，致力于打造一套先进的FPGA和EDA硬件教学实验平台，使学生在实验过程中获得更好的实践经验和深入思考的机会。2.研究内容和技术路线本项目具体研究内容为：设计和开发一套FPGA和EDA硬件教学实验平台，以供学生进行基于FPGA和EDA技术的数字电路和系统级设计实验。该平台的设计和实现将基于以下技术路线：（1）硬件平台的设计：基于FPGA芯片的开发板，通过对各种外设的控制和管理，实现对硬件平台的完美支持。（2）软件开发环境的搭建：基于EDA软件的开发环境，能够提供完整的软硬件交互环境，包括仿真、调试、综合和布局布线等环节。（3）实验课程的设计与实现：开发一系列实验课程并支持实验结果在线展示，使学生可以更加深入地理解FPGA和EDA技术，提升他们在硬件设计方面的实践能力和创新意识。3.研究计划和进度安排（1）第一阶段：问题调研和方案设计（3个月）主要任务：1.调研FPGA和EDA技术现状，梳理国内外与大学教育相关的研究进展。2.通过对目前国内外教育界使用的FPGA和EDA开发平台的分析和比较，制定本项目的详细研究计划和方案。（2）第二阶段：硬件设计和软件开发环境搭建（4个月）主要任务：1.硬件平台的设计：制定针对FPGA芯片的开发板设计方案，完成样板的制作和调试。2.软件开发环境的搭建：基于EDA软件，设计软件开发环境，提供完整的软硬件交互环境。（3）第三阶段：实验课程开发与实施（5个月）主要任务：1.开发一系列实验课程，并对其进行实际测试和优化改进。2.设计教学案例，帮助学生进行实验课程的学习和掌握。（4）第四阶段：实验平台完善和实验成果整理（2个月）主要任务：1.对实验平台进行进一步的完善和优化，提高平台的可维护性和稳定性。2.对本项目的研究成果进行整理和归纳，发布成果论文或专利，并在国内外学术期刊或学术会议上进行宣传和交流。4.预期成果和意义本项目的预期成果是一套完整的FPGA和EDA硬件教学实验平台以及一系列实验课程，能够提供更完整的、更先进的、更具有实践性的FPGA和EDA教学资源，能够帮助学生深入理解FPGA和EDA技术，并提高学生的实践能力和创新思维。该平台还可为教师提供教学资源和教学工具，帮助教师开展更具有针对性和实效性的教学工作。
