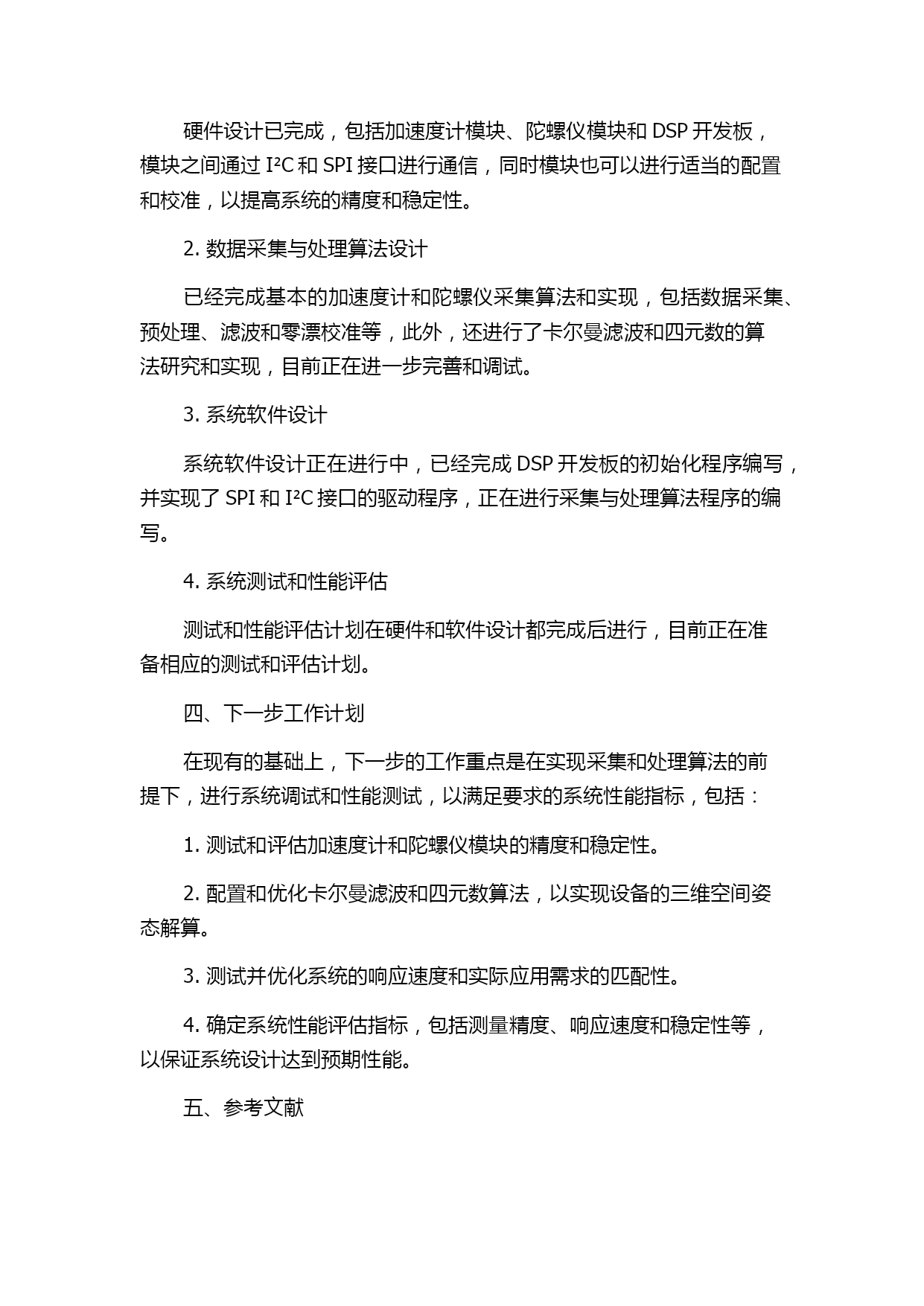

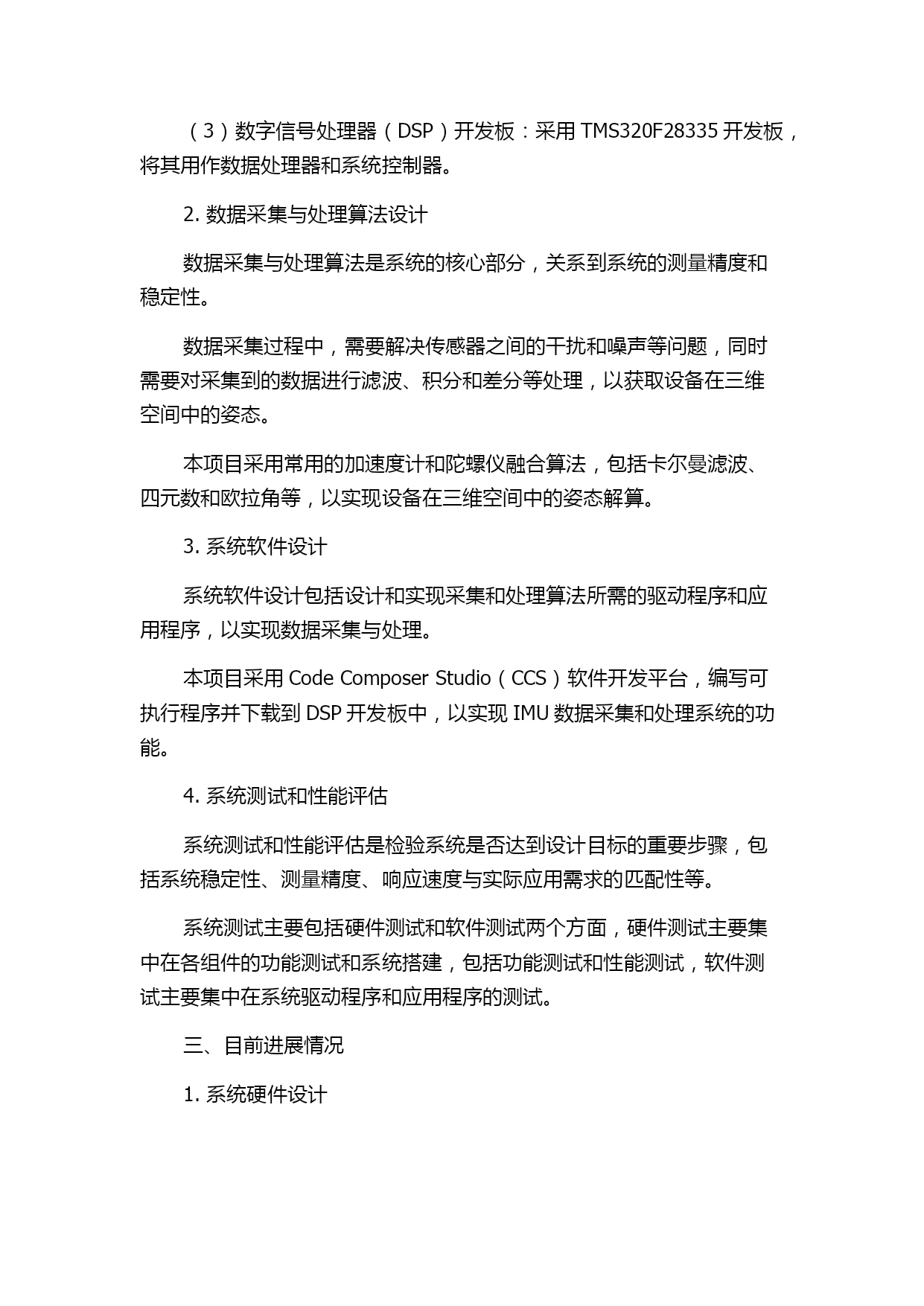

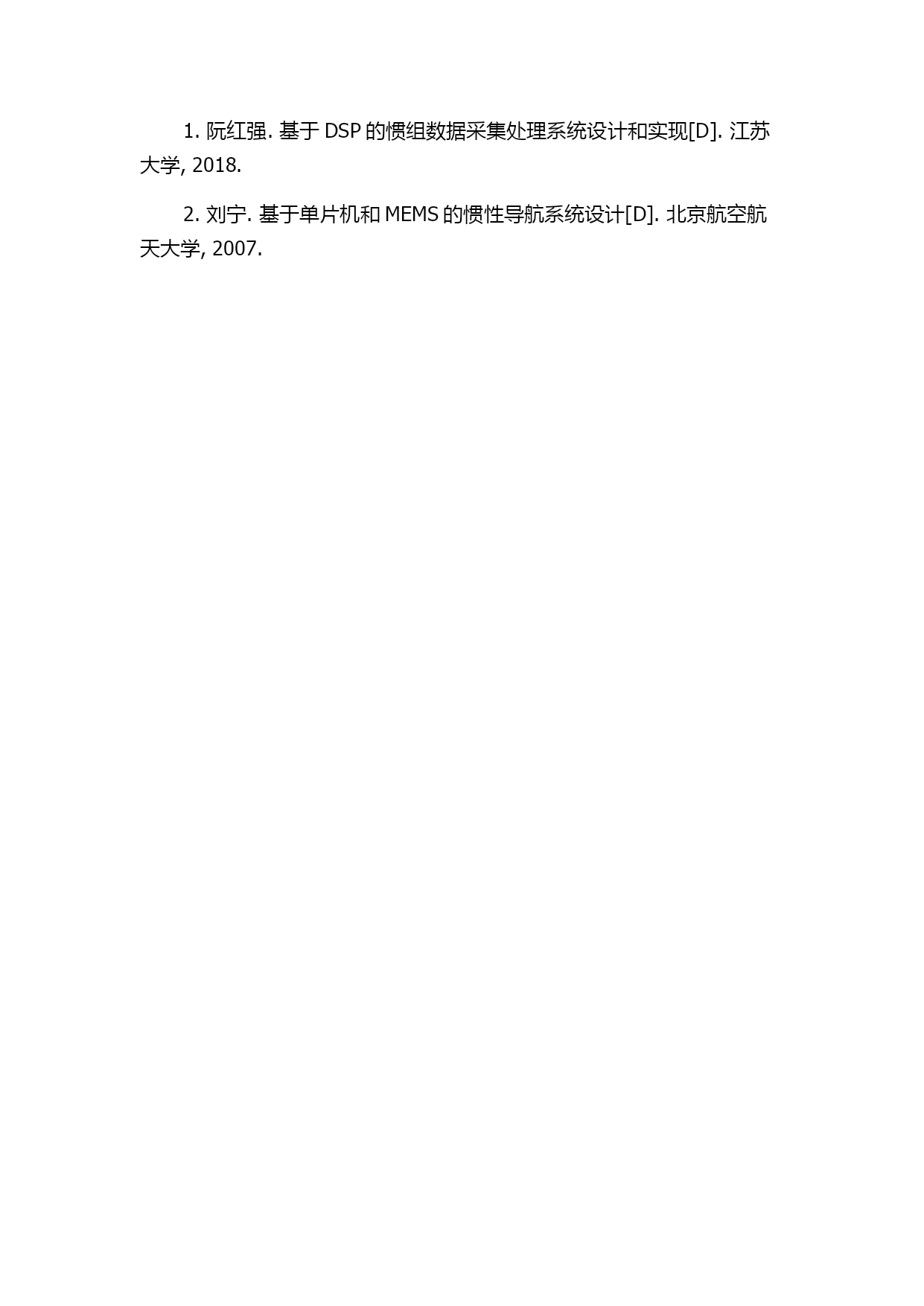

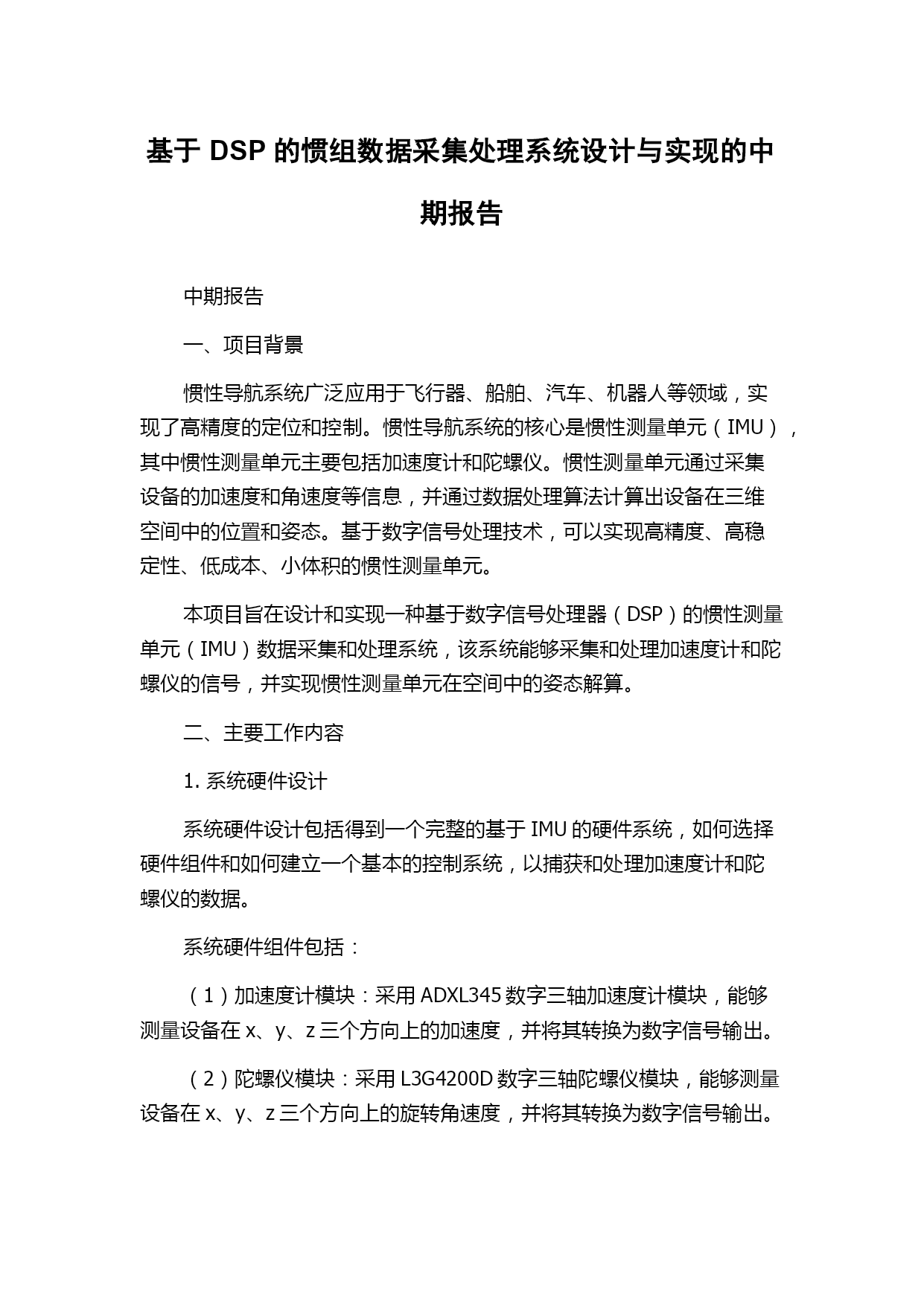

基于DSP的惯组数据采集处理系统设计与实现的中期报告中期报告一、项目背景惯性导航系统广泛应用于飞行器、船舶、汽车、机器人等领域，实现了高精度的定位和控制。惯性导航系统的核心是惯性测量单元（IMU），其中惯性测量单元主要包括加速度计和陀螺仪。惯性测量单元通过采集设备的加速度和角速度等信息，并通过数据处理算法计算出设备在三维空间中的位置和姿态。基于数字信号处理技术，可以实现高精度、高稳定性、低成本、小体积的惯性测量单元。本项目旨在设计和实现一种基于数字信号处理器（DSP）的惯性测量单元（IMU）数据采集和处理系统，该系统能够采集和处理加速度计和陀螺仪的信号，并实现惯性测量单元在空间中的姿态解算。二、主要工作内容1.系统硬件设计系统硬件设计包括得到一个完整的基于IMU的硬件系统，如何选择硬件组件和如何建立一个基本的控制系统，以捕获和处理加速度计和陀螺仪的数据。系统硬件组件包括：（1）加速度计模块：采用ADXL345数字三轴加速度计模块，能够测量设备在x、y、z三个方向上的加速度，并将其转换为数字信号输出。（2）陀螺仪模块：采用L3G4200D数字三轴陀螺仪模块，能够测量设备在x、y、z三个方向上的旋转角速度，并将其转换为数字信号输出。（3）数字信号处理器（DSP）开发板：采用TMS320F28335开发板，将其用作数据处理器和系统控制器。2.数据采集与处理算法设计数据采集与处理算法是系统的核心部分，关系到系统的测量精度和稳定性。数据采集过程中，需要解决传感器之间的干扰和噪声等问题，同时需要对采集到的数据进行滤波、积分和差分等处理，以获取设备在三维空间中的姿态。本项目采用常用的加速度计和陀螺仪融合算法，包括卡尔曼滤波、四元数和欧拉角等，以实现设备在三维空间中的姿态解算。3.系统软件设计系统软件设计包括设计和实现采集和处理算法所需的驱动程序和应用程序，以实现数据采集与处理。本项目采用CodeComposerStudio（CCS）软件开发平台，编写可执行程序并下载到DSP开发板中，以实现IMU数据采集和处理系统的功能。4.系统测试和性能评估系统测试和性能评估是检验系统是否达到设计目标的重要步骤，包括系统稳定性、测量精度、响应速度与实际应用需求的匹配性等。系统测试主要包括硬件测试和软件测试两个方面，硬件测试主要集中在各组件的功能测试和系统搭建，包括功能测试和性能测试，软件测试主要集中在系统驱动程序和应用程序的测试。三、目前进展情况1.系统硬件设计硬件设计已完成，包括加速度计模块、陀螺仪模块和DSP开发板，模块之间通过I²C和SPI接口进行通信，同时模块也可以进行适当的配置和校准，以提高系统的精度和稳定性。2.数据采集与处理算法设计已经完成基本的加速度计和陀螺仪采集算法和实现，包括数据采集、预处理、滤波和零漂校准等，此外，还进行了卡尔曼滤波和四元数的算法研究和实现，目前正在进一步完善和调试。3.系统软件设计系统软件设计正在进行中，已经完成DSP开发板的初始化程序编写，并实现了SPI和I²C接口的驱动程序，正在进行采集与处理算法程序的编写。4.系统测试和性能评估测试和性能评估计划在硬件和软件设计都完成后进行，目前正在准备相应的测试和评估计划。四、下一步工作计划在现有的基础上，下一步的工作重点是在实现采集和处理算法的前提下，进行系统调试和性能测试，以满足要求的系统性能指标，包括：1.测试和评估加速度计和陀螺仪模块的精度和稳定性。2.配置和优化卡尔曼滤波和四元数算法，以实现设备的三维空间姿态解算。3.测试并优化系统的响应速度和实际应用需求的匹配性。4.确定系统性能评估指标，包括测量精度、响应速度和稳定性等，以保证系统设计达到预期性能。五、参考文献1.阮红强.基于DSP的惯组数据采集处理系统设计和实现[D].江苏大学,2018.2.刘宁.基于单片机和MEMS的惯性导航系统设计[D].北京航空航天大学,2007.
