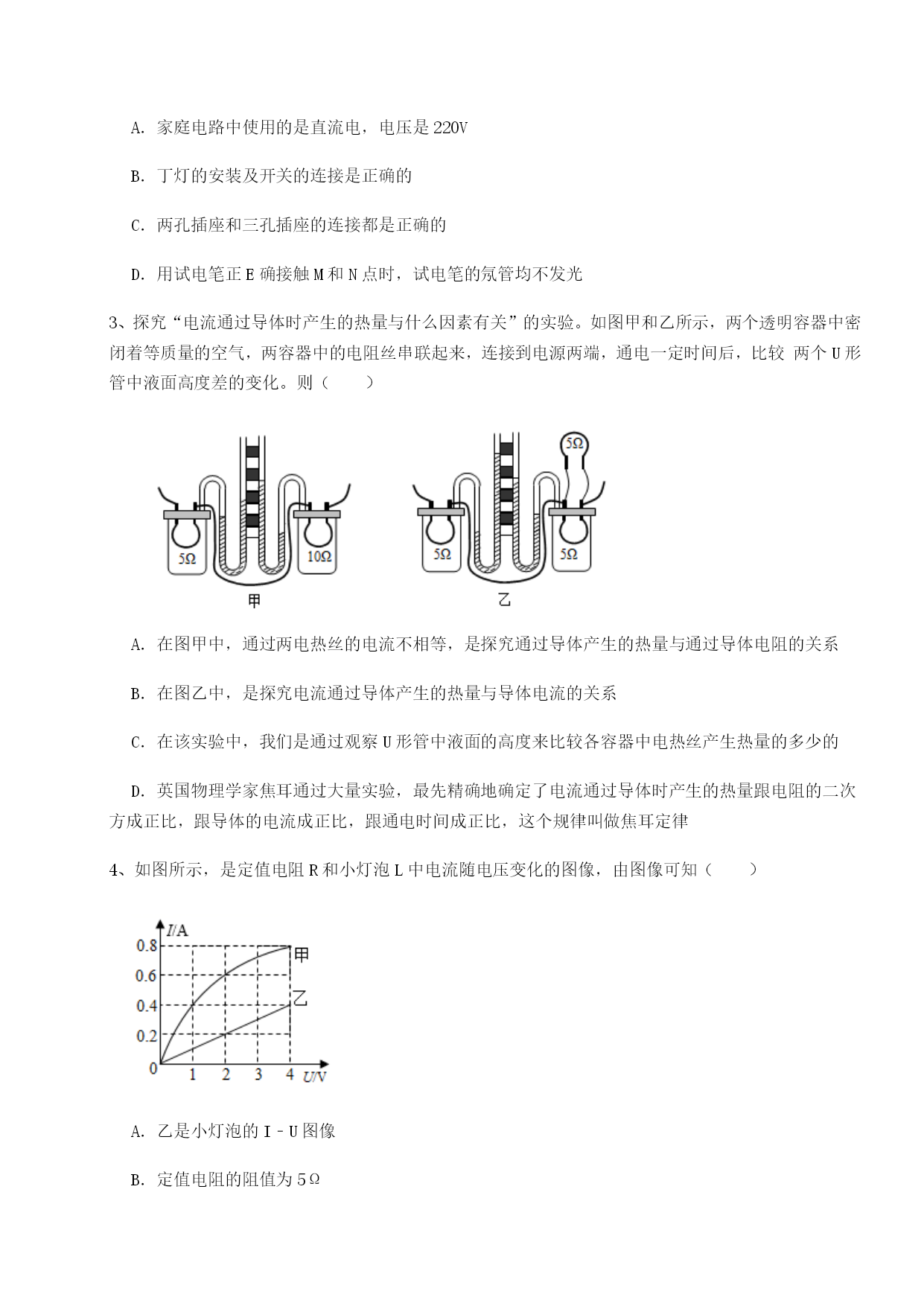

河南周口淮阳第一高级中学北师大版物理九年级电功和电功率章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（）A．B．C．D．2、如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是()A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正E确接触M和N点时，试电笔的氖管均不发光3、探究“电流通过导体时产生的热量与什么因素有关”的实验。如图甲和乙所示，两个透明容器中密闭着等质量的空气，两容器中的电阻丝串联起来，连接到电源两端，通电一定时间后，比较两个U形管中液面高度差的变化。则（）A．在图甲中，通过两电热丝的电流不相等，是探究通过导体产生的热量与通过导体电阻的关系B．在图乙中，是探究电流通过导体产生的热量与导体电流的关系C．在该实验中，我们是通过观察U形管中液面的高度来比较各容器中电热丝产生热量的多少的D．英国物理学家焦耳通过大量实验，最先精确地确定了电流通过导体时产生的热量跟电阻的二次方成正比，跟导体的电流成正比，跟通电时间成正比，这个规律叫做焦耳定律4、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W5、下列说法中正确的是（）A．负电荷定向移动的方向规定为电流的方向B．用电器的额定电压越高，其额定功率就越大C．导体的长度越长、横截面积越大，导体的电阻越大D．教室里再多几盏灯同时使用，电路中总电流会变大6、下列做法符合安全用电原则的是（）A．用湿手触碰开关B．家用电器失火时，应先断电后灭火C．用正在充电的手机通电话D．用电器电线绝缘层破损了仍继续使用7、如图所示，在闭合电路中，只有滑动变阻器甲和乙串联，将阻值调到相等的地方，此时甲和乙的电功率均为P。先将乙的滑片向右移甲不动，其电功率分别为Р甲和P乙，再将甲的滑片向右移，乙不动，其电功率分别为P′甲和P′乙，下列说法正确的是（）A．Р甲＞PB．P乙＜Р甲C．P′甲＜P甲D．P′乙＜P乙8、家庭电路中的保险丝熔断了，以下原因中不可能的（）A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰9、在某一温度下，连接在电路中的两段导体甲和乙，电流与其两端电压的关系如图所示。由图中信息可知（）A．甲的电阻是0.2ΩB．乙是定值电阻，其阻值为5ΩC．将甲、乙并联后接在电压为2V的电源两端，则通过甲的电流是0.2AD．通过乙的电流是0.2A时，它消耗的功率为0.4W10、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（）A．滑动变阻器R2=20Ω时，电路中的电流为0.2AB．滑动变阻器R2=80Ω时，滑动变阻器的电压为8VC．定值电阻R1=50ΩD．电源电压为24V第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在家庭电路中热水器单独工作5min，如图所示的电能表的转盘转了250r，热水器的实际功率为W；若不计能量损失，这段时间内热水器中50L的水可升温℃（保留两位小数）。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要一些（选填“粗”或“细”）。[已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃)]。2、如图所示，这是小明家电能表的表盘示意图。小明关闭家中其他用电器，只让某个用电器单独正常工作30s，观察到电能表的转盘转过30转，则该用电器的实际功率为W；该用电器正常工作0.5h消耗的电能为kW•h。3、将标有“6V，3W”、“6V，6W”的甲、乙两个灯泡，串联接在9V的电源上，闭合开关后发光较亮的是，乙灯的实际功率是W。4、日前，由中国科学院大连化学物理研
