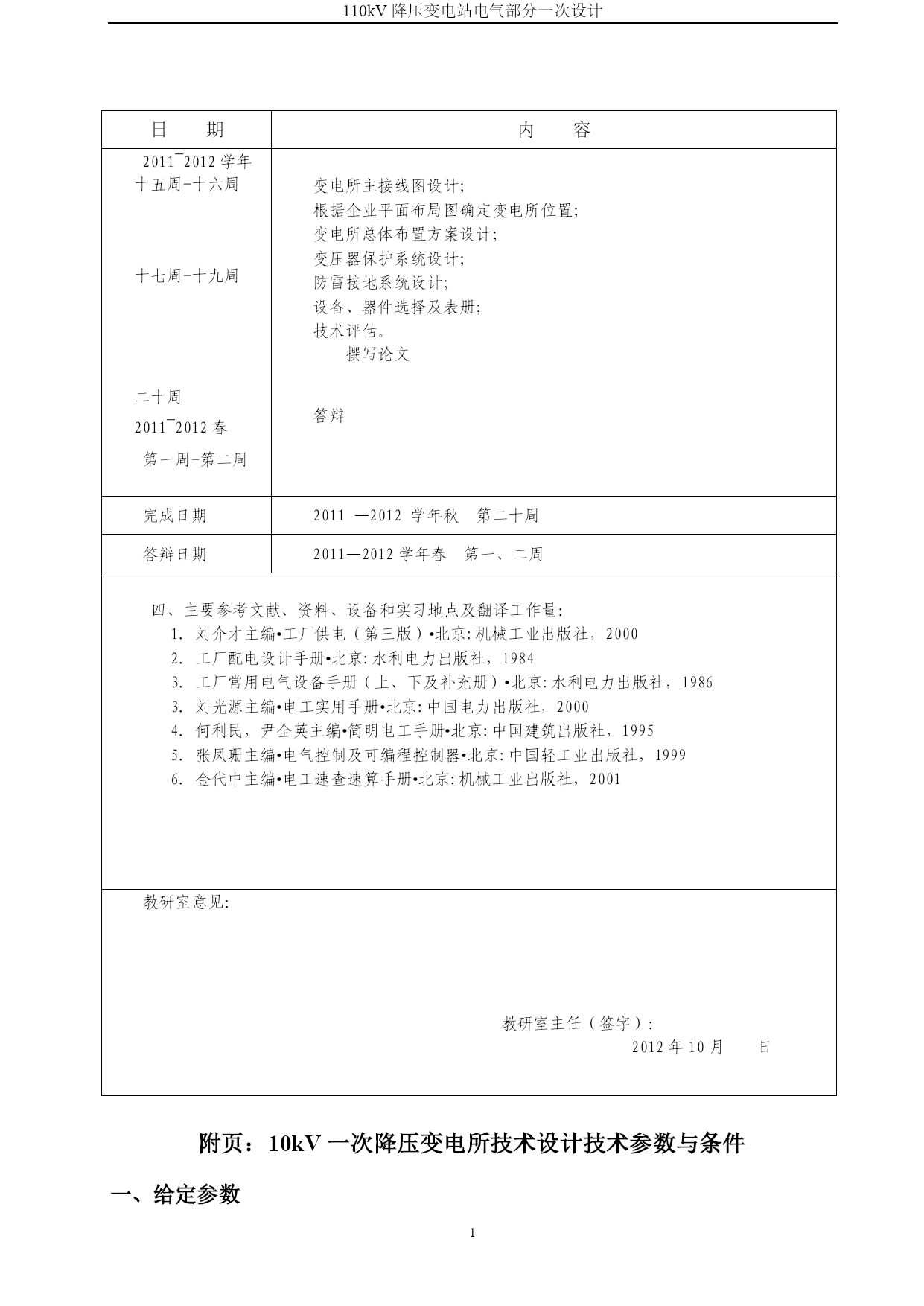

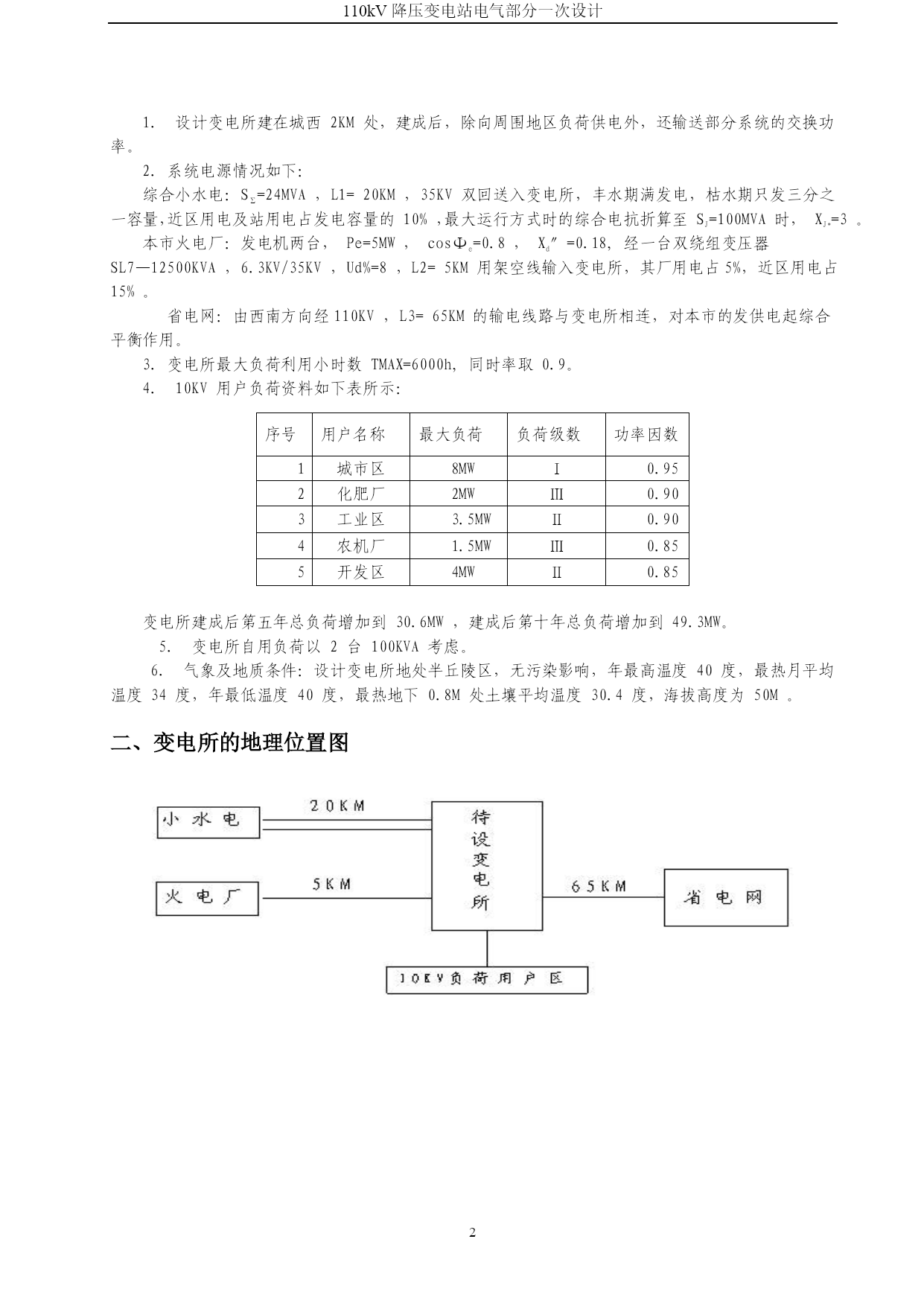

110kV降压变电站电气部分一次设计毕业设计（论文）任务书电气工程系2012届电力系统及其自动化技术专业毕业设计（论文）题目某市110KV中心变电所电气一次部分初步设计校内（外）指导教师职称工作单位及部门联系方式电气工程系一、题目说明（目的和意义）：随着国民经济的发展，某市需新建一110KV中心变电所。本设计通过对110KV一次降压变电所一次部分的理论设计，使学生对所学过的专业知识有一较系统的整理和集成，同时熟悉和掌握工业环境下变电所的一般设计方法、设计思路、过程，为将来从事实际工作打下坚实的理论基础。二、设计（论文）要求（工作量、内容）：（一）内容1选择变电所主变台数、容量及型式；2设计本变电所的电气主接线，选出数个电气主接线方案进行技术经济比较，确定一个最佳方案；3进行必要的短路电流计算；4对必须的防雷接地系统进行设计；5选择和校验所需的电气设备。（二）要求1根据已给出的技术参数与条件，提出两个以上的主接线方案，并优选出一个进行设计；2选择变压器台数、容量及型式；3设计对变电所厂区和主变进行防雷设计；4对设备和器件选择进行表册，并作出技术评估和改进意见；5写出设计说明书，其中须附有200字左右的中、英文摘要。三、进度表日期内容2011~2012学年十五周-十六周十七周-十九周二十周2011~2012春第一周-第二周变电所主接线图设计；根据企业平面布局图确定变电所位置；变电所总体布置方案设计；变压器保护系统设计；防雷接地系统设计；设备、器件选择及表册；技术评估。撰写论文答辩完成日期2011—2012学年秋第二十周答辩日期2011—2012学年春第一、二周四、主要参考文献、资料、设备和实习地点及翻译工作量：1．刘介才主编•工厂供电（第三版）•北京:机械工业出版社，20002．工厂配电设计手册•北京:水利电力出版社，19843．工厂常用电气设备手册（上、下及补充册）•北京:水利电力出版社，19863．刘光源主编•电工实用手册•北京:中国电力出版社，20004．何利民，尹全英主编•简明电工手册•北京:中国建筑出版社，19955．张凤珊主编•电气控制及可编程控制器•北京:中国轻工业出版社，19996．金代中主编•电工速查速算手册•北京:机械工业出版社，2001教研室意见：教研室主任（签字）：2012年10月日附页：10kV一次降压变电所技术设计技术参数与条件一、给定参数1．设计变电所建在城西2KM处，建成后，除向周围地区负荷供电外，还输送部分系统的交换功率。2．系统电源情况如下：综合小水电：S∑=24MVA，L1=20KM，35KV双回送入变电所，丰水期满发电，枯水期只发三分之一容量，近区用电及站用电占发电容量的10%，最大运行方式时的综合电抗折算至SJ=100MVA时，XJ*=3。本市火电厂：发电机两台，Pe=5MW，cosФe=0.8，Xd″=0.18,经一台双绕组变压器SL7—12500KVA，6.3KV/35KV，Ud%=8，L2=5KM用架空线输入变电所，其厂用电占5%，近区用电占15%。省电网：由西南方向经110KV，L3=65KM的输电线路与变电所相连，对本市的发供电起综合平衡作用。3．变电所最大负荷利用小时数TMAX=6000h,同时率取0.9。4．10KV用户负荷资料如下表所示：序号用户名称最大负荷负荷级数功率因数1城市区8MWⅠ0.952化肥厂2MWⅢ0.903工业区3.5MWⅡ0.904农机厂1.5MWⅢ0.855开发区4MWⅡ0.85变电所建成后第五年总负荷增加到30.6MW，建成后第十年总负荷增加到49.3MW。5．变电所自用负荷以2台100KVA考虑。6．气象及地质条件：设计变电所地处半丘陵区，无污染影响，年最高温度40度，最热月平均温度34度，年最低温度40度，最热地下0.8M处土壤平均温度30.4度，海拔高度为50M。变电所的地理位置图摘要变电所作为电力系统中的重要组成部分，直接影响整个电力系统的安全与经济运行。本论文中待设计的变电所是一座降压、枢纽变电所，在系统中起着汇聚、分配和平衡电能的作用，担负着向该地区工厂、农村供电的重要任务。该变电所的建成，不仅增强了当地电网的网络结构，而且为当地的工农业生产提供了足够的电能，从而达到使本地区电网安全、可靠、经济地运行的目的。本论文《某市110kv变电所电气一次部分初步设计》，首先通过对原始资料的分析及根据变电所的总负荷选择主变压器，同时根据主接线的可靠性、灵活性和经济性的要求，选择了两种待选主接线方案进行了技术比较，淘汰较差的方案，确定了变电所电气主接线方案。
